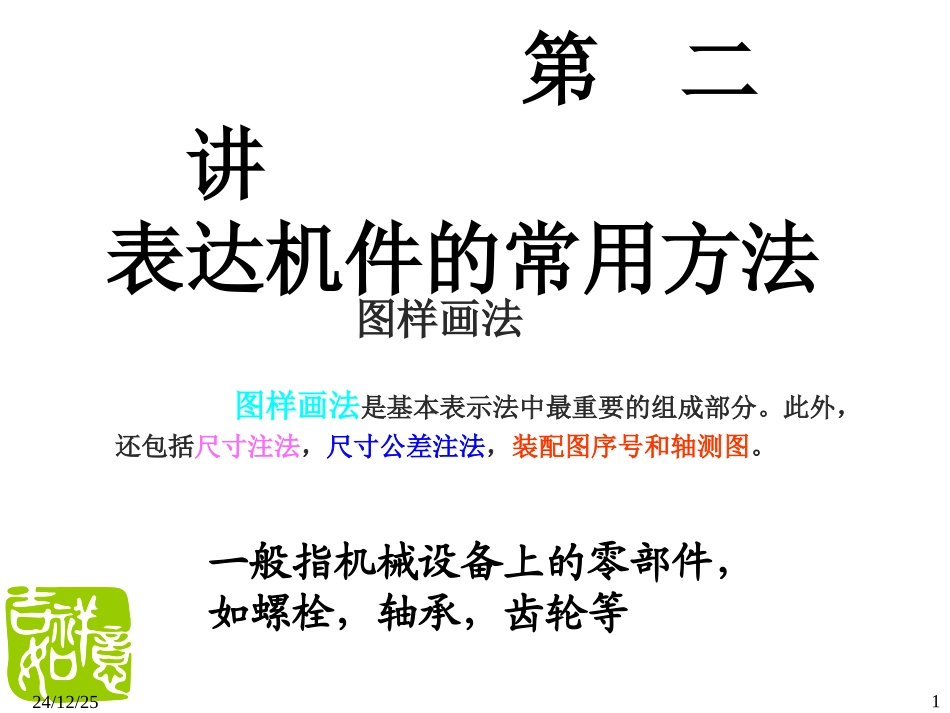

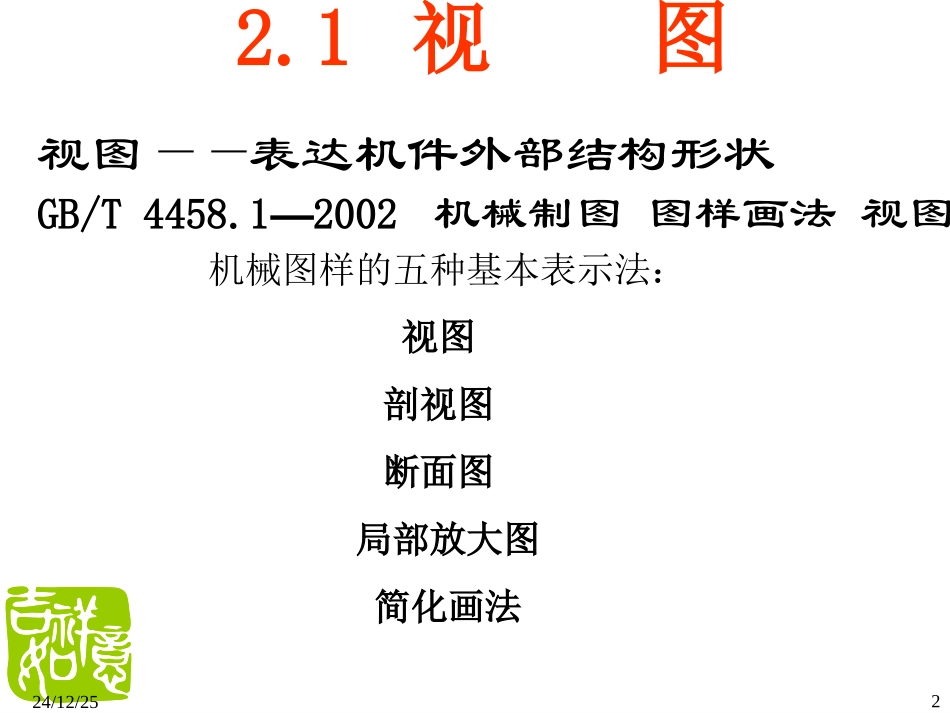

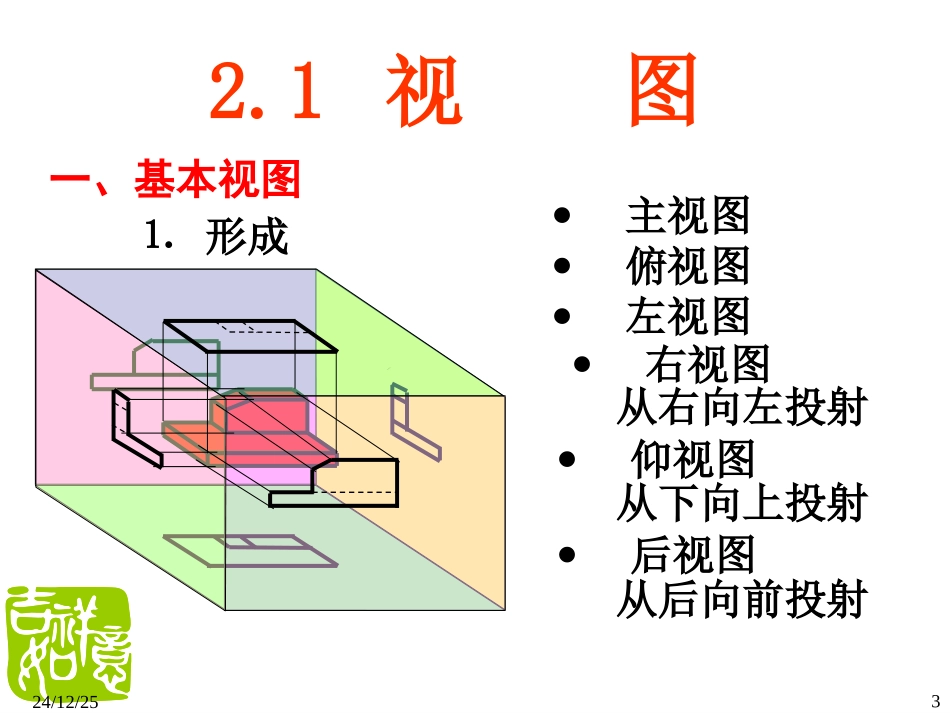

124/12/25第二讲表达机件的常用方法图样画法是基本表示法中最重要的组成部分。此外，还包括尺寸注法，尺寸公差注法，装配图序号和轴测图。图样画法一般指机械设备上的零部件，如螺栓，轴承，齿轮等224/12/25视图——表达机件外部结构形状GB/T4458.1—2002机械制图图样画法视图机械图样的五种基本表示法：视图剖视图断面图局部放大图简化画法2.1视图324/12/25一、基本视图右视图主视图俯视图左视图后视图仰视图⒈形成从右向左投射从下向上投射从后向前投射2.1视图424/12/25⒉六个投影面的展开主视俯视左视右视后视仰视524/12/25除后视图外，靠近主视图的一边是物体的后面，远离主视图的一边是物体的前面。⒊六面视图的投影对应关系长高宽上下左右前后右左度量对应关系：仍遵守“三等”规律方位对应关系：主视俯视仰视左视右视后视长624/12/25二、向视图向视图是可自由配置的视图※在向视图的上方标注字母，在相应视图附近用箭头指明投射方向，并标注相同的字母。CDDBBC自由配置EEFF按基本位置配置724/12/25在理解向视图这一概念及其配置法时必须注意，可以自由配置的向视图，自由是不能超越一定限度的：•不能倾斜投射，应当正射。如果倾斜投射则所得不再是向视图，而是斜视图。•不能只画出部分图形，必须完整画出投射所得图形。否则为局部视图而非向视图。•不能旋转配置，即凡是投影画出完整图形应与相应的基本视图一一对应，不能是相应基本视图旋转后的图形。否则不再是向视图，而是由换面法生成的辅助视图了。824/12/25三、局部视图局部视图是将物体的某一部分向基本投影面投射所得的视图。注意事项：用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。局部视图是从完整的图形中分离出来的，就必须与相邻的其他部分假想地断裂，断裂边界用波浪线或双折线表示。当表示的局部结构是完整的且外轮廓封闭时，边界线可省略。局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配置。ABCCAB924/12/25下图分别给出了上下、左右均为对称和仅上下对称的两种机件的表示法，这种将对称机件的视图只画一半或四分之一的画法也符合局部视图定义，此时，可将其视为是以细点划线作为断裂边界的局部视图的特殊画法。对称机件的局部视图1024/12/25四、斜视图问题：当物体的表面与投影面成倾斜位置时，其投影不反映实形。★增设一个与倾斜表面平行的辅助投影面。解决方法：★将倾斜部分向辅助投影面投射。VHPA斜视图是物体向不平行于基本投影面的平面投射所得的视图。用于表达机件倾斜结构的外形。1124/12/25AA斜视图的画法画斜视图的注意事项：斜视图通常按向视图的配置形式配置。允许将斜视图旋转配置，但需在斜视图上方注明。A1224/12/25•绘制斜视图时，通常只画出倾斜部分的局部外形，而断去其余部分，并按照向视图的配置形式配置和标注。•斜视图的断裂边界可用波浪线或双折线绘制•斜视图名称以大写字母表示•旋转配置时，原标注为”X向旋转“，现用旋转符号表示。•斜视图旋转配置时，旋转方向和角度的确定应考虑便于看图。旋转符号的箭头指向与旋转方向一致。视图名称大写拉丁字母在箭头端，需要给出旋转角度时，角度写在字母之后。斜视图的表示法1324/12/252.2剖视图问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸。解决办法？采用剖视图1424/12/251524/12/25一、剖视图的概念⒈剖视图的形成假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。1624/12/252.剖视图的画法确定剖切面的位置想象哪部分移走了？剖面区域的形状？哪些部分投射时可看到？在剖面区域内画上剖面符号。虚线不画1724/12/25AAA-A3.剖视图的标注②剖切符号:表示剖切面起、止和转折位置（用粗实线表示）及投射方向（用箭头表示）。③剖视图的名称。大写拉丁字母在剖视图上方。为便于读图时查找，应在剖切符号附近注写相同的字母。。标注内容：①剖切线：指示剖切面的位置(细单点长画线)。一般可省略。1824/12/25在三要素中，画在剖切符号之间的剖切线可以省略。•一般...
