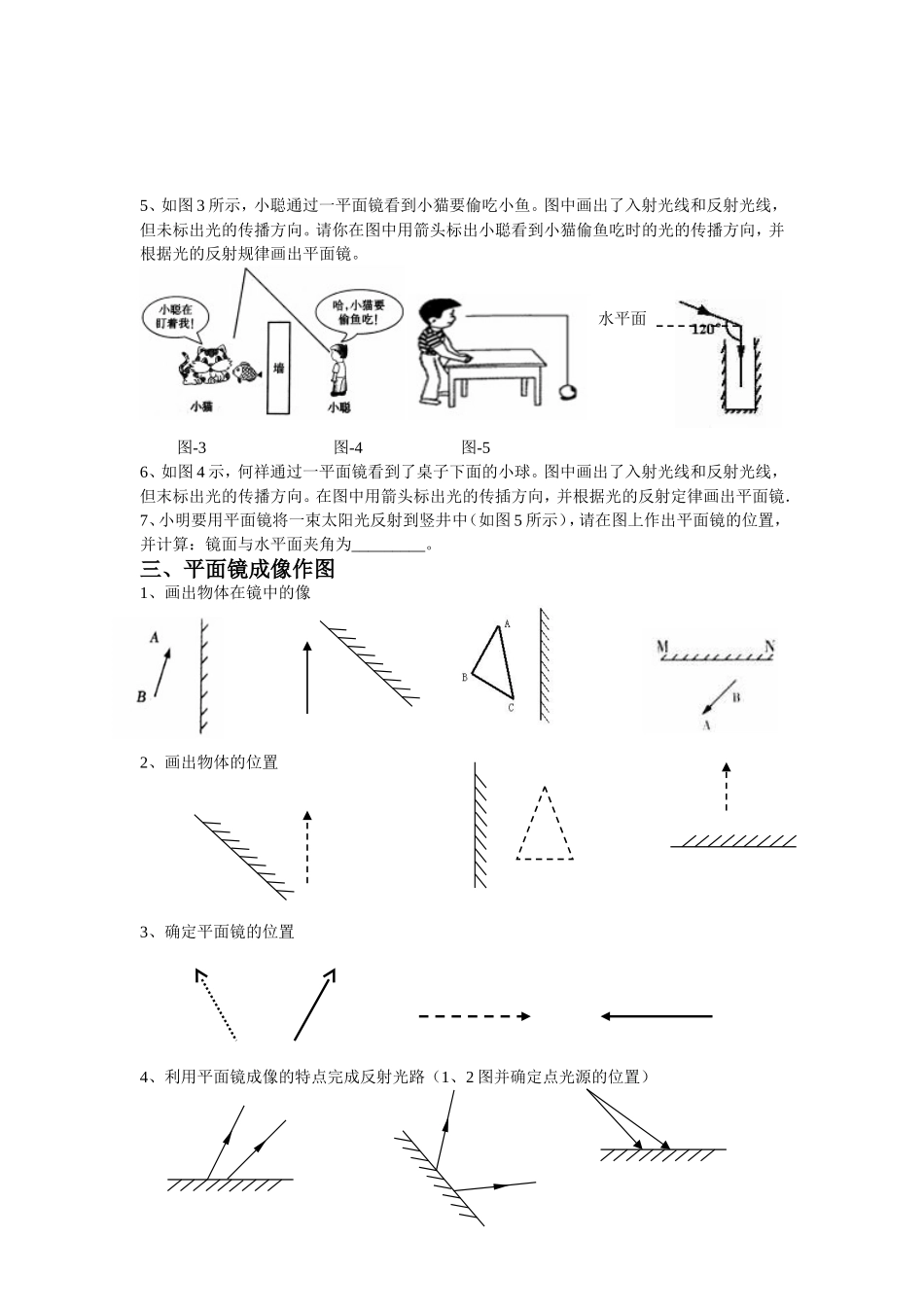

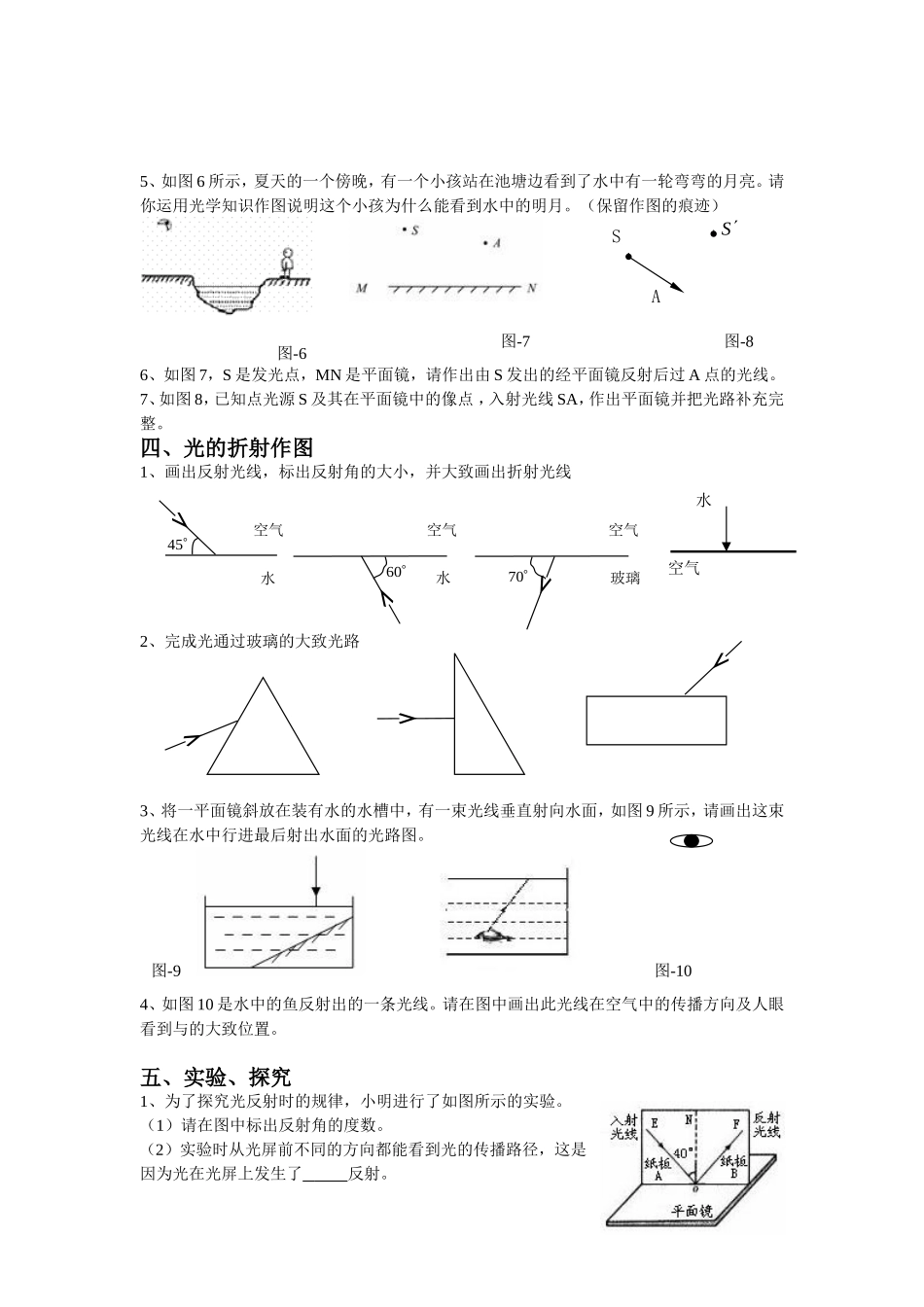

45º45º初二物理光现象作图与探究题专项练习题一、光沿直线传播作图1、如图1所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围。2、如图2所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像二、光的反射作图1、画出反射光线，并标出反射角的大小2、画出入射光线，并标出入射角的大小3、完成反射光路4、确定平面镜的位置图-1图-2水空气5、如图3所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。图-3图-4图-56、如图4示，何祥通过一平面镜看到了桌子下面的小球。图中画出了入射光线和反射光线，但末标出光的传播方向。在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．7、小明要用平面镜将一束太阳光反射到竖井中（如图5所示），请在图上作出平面镜的位置，并计算：镜面与水平面夹角为_________。三、平面镜成像作图1、画出物体在镜中的像2、画出物体的位置3、确定平面镜的位置4、利用平面镜成像的特点完成反射光路（1、2图并确定点光源的位置）水平面5、如图6所示，夏天的一个傍晚，有一个小孩站在池塘边看到了水中有一轮弯弯的月亮。请你运用光学知识作图说明这个小孩为什么能看到水中的明月。（保留作图的痕迹）6、如图7，S是发光点，MN是平面镜，请作出由S发出的经平面镜反射后过A点的光线。7、如图8，已知点光源S及其在平面镜中的像点，入射光线SA，作出平面镜并把光路补充完整。四、光的折射作图1、画出反射光线，标出反射角的大小，并大致画出折射光线2、完成光通过玻璃的大致光路3、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图9所示，请画出这束光线在水中行进最后射出水面的光路图。4、如图10是水中的鱼反射出的一条光线。请在图中画出此光线在空气中的传播方向及人眼看到与的大致位置。五、实验、探究1、为了探究光反射时的规律，小明进行了如图所示的实验。（1）请在图中标出反射角的度数。（2）实验时从光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了反射。SAS图-6图-7图-845空气水空气水60空气玻璃70水空气图-9图-10（3）若将F板向后折，则在F板上（填“能”或“不能”）看到反射光，此时反射光线和入射光线（填“在”或“不在”）同一平面内。（4）如果让光线顺着EO的方向射向镜面，会发现反射光线沿着OF方向射出，这表明：。（5）如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明：。（6）该实验我们可以得到的结论是：2、在“探究平面镜成像特点”的实验中：（1）实验室提供了如下器材：①厚为2mm的茶色玻璃②厚为5mm的透明玻璃③直尺④光屏⑤两只相同的蜡烛⑥火柴。探究活动中应选用的玻璃板是_____（填序号）。实验中采用透明玻璃板代替平面镜的目的是：。（2）实验中采用两只等大的蜡烛A、B的目的是：。点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像完全重合为止，这时发现像与物的大小；进一步观察A、B两支蜡烛在刻度尺上的位置发现，像和物的连线与玻璃板，像和物到玻璃板的距离。（3）为了探究平面镜成像的虚实，先移去后面的蜡烛B，并在原位置上放一光屏，发现在光屏上______（填“能”或“不能”）成像；或将手放到B处，______（填“会”或“不会”）烧手；证明平面镜所成的像是像。3、请观察下图，这是小明利用玻璃砖进行光的折射实验时所发现的现象，请根据图像回答：（1）光从一种介质_________入另一种介质时，传播方向会发生_______，这种现象就叫做光的折射。（2）请你在图中做出折射光线射出玻璃的光路。（3）小明在此次实验中发现反射角______（填“大于”“小于”或“等于”）入射角，折射角______（填“大于”“小于”或“等于”）入射角。（4）小明在此次实验中还发现若入射角增大，则反射角（填“增大”“不变”或“减小”），折射角（填“增大”“不变”或“减小”）。
