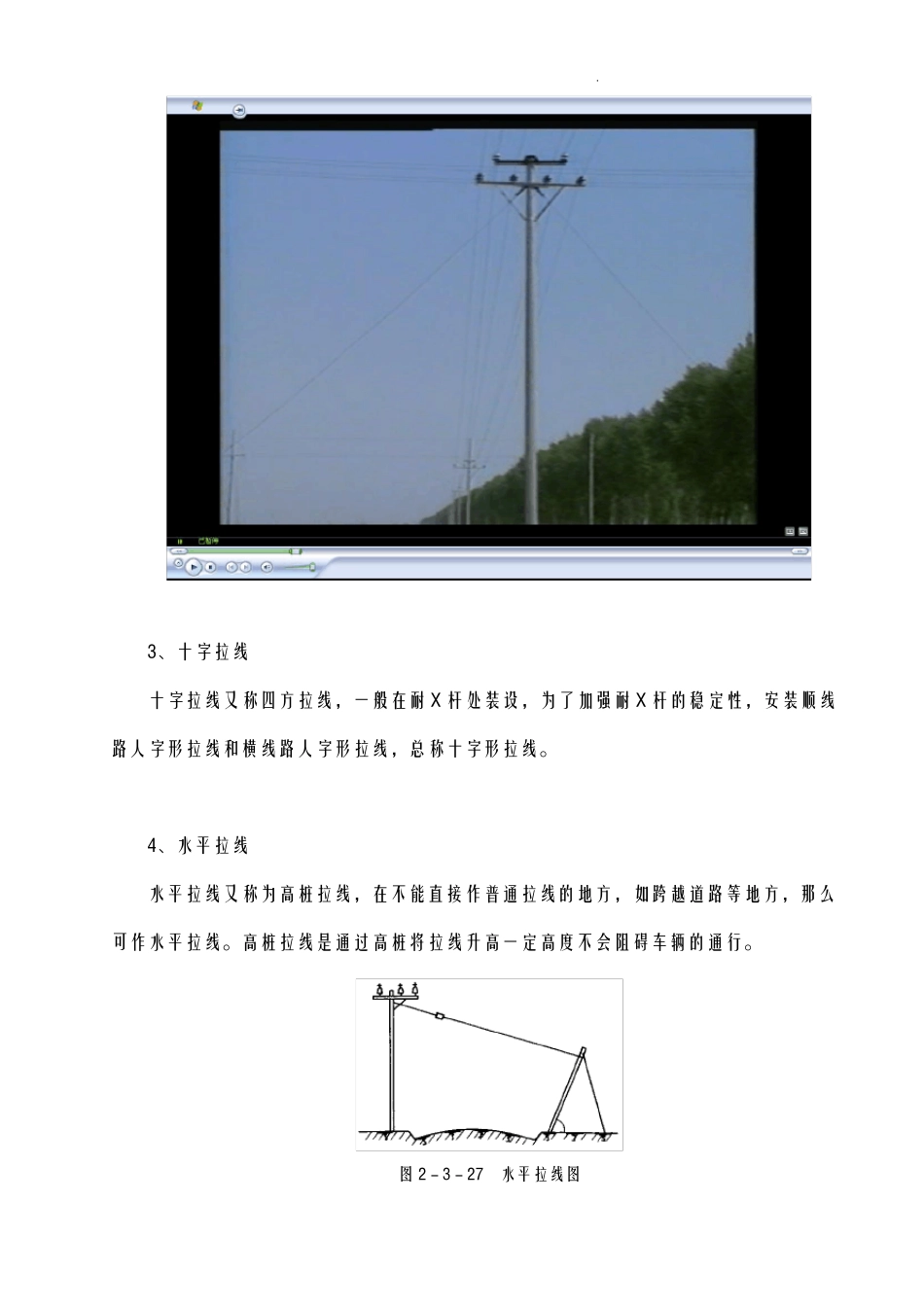

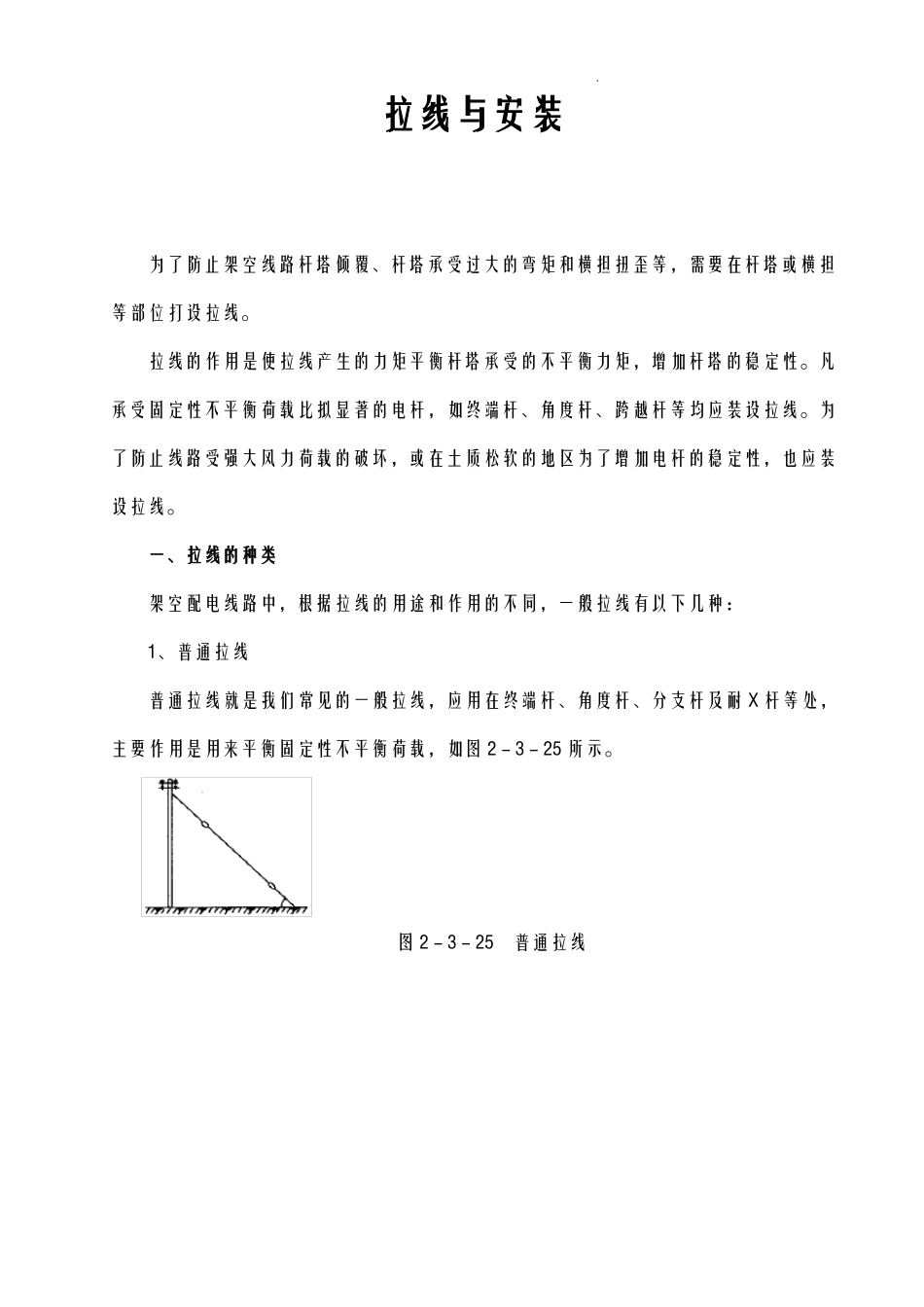

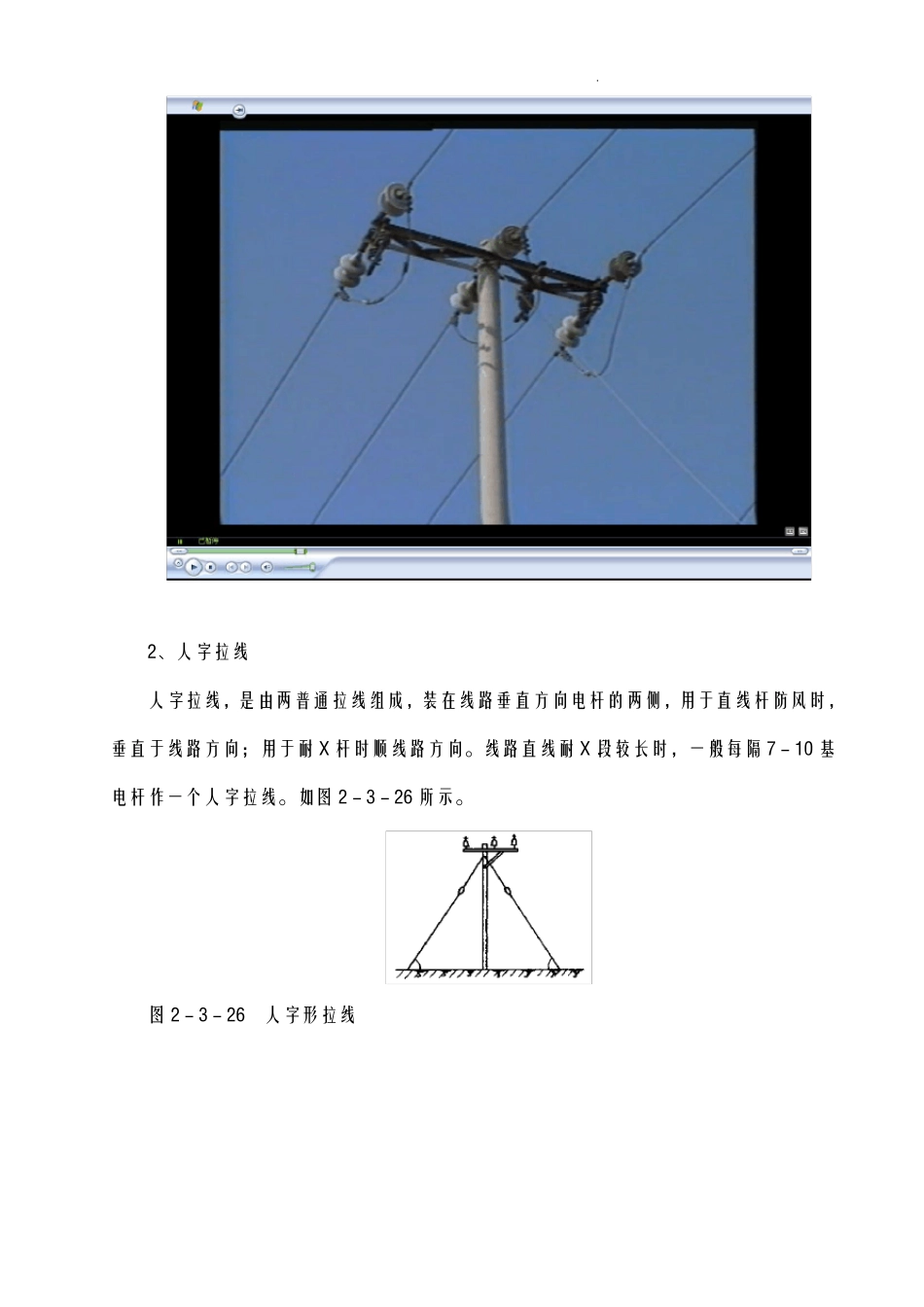

.拉线与安装为了防止架空线路杆塔倾覆、杆塔承受过大的弯矩和横担扭歪等，需要在杆塔或横担等部位打设拉线。拉线的作用是使拉线产生的力矩平衡杆塔承受的不平衡力矩，增加杆塔的稳定性。凡承受固定性不平衡荷载比拟显著的电杆，如终端杆、角度杆、跨越杆等均应装设拉线。为了防止线路受强大风力荷载的破坏，或在土质松软的地区为了增加电杆的稳定性，也应装设拉线。一、拉线的种类架空配电线路中，根据拉线的用途和作用的不同，一般拉线有以下几种：1、普通拉线普通拉线就是我们常见的一般拉线，应用在终端杆、角度杆、分支杆及耐X杆等处，主要作用是用来平衡固定性不平衡荷载，如图2－3－25所示。图2－3－25普通拉线.2、人字拉线人字拉线，是由两普通拉线组成，装在线路垂直方向电杆的两侧，用于直线杆防风时，垂直于线路方向；用于耐X杆时顺线路方向。线路直线耐X段较长时，一般每隔7－10基电杆作一个人字拉线。如图2－3－26所示。图2－3－26人字形拉线.3、十字拉线十字拉线又称四方拉线，一般在耐X杆处装设，为了加强耐X杆的稳定性，安装顺线路人字形拉线和横线路人字形拉线，总称十字形拉线。4、水平拉线水平拉线又称为高桩拉线，在不能直接作普通拉线的地方，如跨越道路等地方，那么可作水平拉线。高桩拉线是通过高桩将拉线升高一定高度不会阻碍车辆的通行。图2－3－27水平拉线图.5、弓形拉线弓形拉线又称自身拉线在地形或周围自然环境的限制不能安装普通拉线时，一般可安装弓形拉线，如图2－3－28。弓形拉线的效果会有一定折扣，必要时可采用撑杆，撑杆可以看成是特殊形式的拉线。图2－3－28弓形拉线6、Y形拉线.Y形拉线主要应用在电杆较高、多层横担的电杆，Y形拉线不仅防止电杆倾覆，而且可防止电杆承受过大的弯矩，装设时可以在不平衡作用力合成点上下两处安装Y形拉线。图2－3－29Y形拉线7、X形拉线X形拉线常用于门型双杆，既防止了杆塔顺线路、横线路倾倒，又减少了线路占地宽度。二、拉线的构造城网、农网改造后，配电线路已经很少采用木杆、铁绞线、心形环、地横木等，大多采用钢绞线、楔型线夹、拉线盘等新材料，使拉线的承力得到进一步改善，也使安装、调整过程简单化。从上到下，配电线路杆塔的拉线一般由以下元件构成：拉线抱箍、延长环、楔型线夹〔俗称上把〕、绞线、拉线绝缘子、绞线、UT型线夹〔俗称下把、底把〕、拉线棒和拉线盘〔过去采用地横木〕。.图2－3－30拉线构造拉线抱箍、拉线抱箍一般固定在横担下方不大于0.3m处。有的施工人员图省事，借用顶相双合抱箍来固定拉线或拉线抱箍安装在横担上方，这都是极不平安的做法，必须改正，因为一旦拉线松弛或突然断开，拉线必定会靠近导线，甚至会弹在导线上，后果不堪设想。延长环、.拉线用U形挂环破坏荷重不小型号适用X围于〔kN〕UL-7UL-10UL-16UL-20与NX-1线夹配套与NX-2线夹配套与NX-3线夹配套与NX-4线夹配套6998157196〔公斤〕0.650.921.642.90重量楔型线夹〔俗称上把〕、楔型线夹：适用钢绞线型号型号NX-1NX-2NX-3NX-4GJ-25～50GJ-50～70GJ-100～120GJ-135～150外径〔毫米〕6.6～7.89.0～11.013.0～14.015.0～16.0破坏荷重不小于〔kN〕4588143164重量〔公斤〕1.191.763.205.30.拉线绝缘子钢筋混凝土电杆的拉线一般不装设拉线绝缘子，如拉线从导线之间穿过，应装设与线路电压等级一样的拉线绝缘子或采取其它绝缘措施。拉线绝缘子应装在最低导线以下，在断拉线的情况下，拉线绝缘子离地面高度不应低于2.5m。拉线绝缘子的强度平安系数不应小于3.0，因此，拉线的设计应严格执行规程要求。但是，拉线绝缘子毕竟没有直拉结实，必须用钢丝卡卡牢，要保证绝缘子两端钢线绝对能承受线路侧的拉力。UT型线夹〔俗称下把、底把〕、UT型线夹〔不可调式〕适用钢绞线型号型号NU-3NU-4GJ-100～120GJ-135～150外径〔毫米〕13.0～14.015.0～16.0于〔kN〕143164〔公斤〕4.217.27破坏荷重不小重量〔3〕UT型线夹〔可调式〕适用钢绞线型号型号NUT-1NUT-2GJ-25～50GJ-50～70外径〔毫米〕6.6～9.09.0～11.0于〔kN〕4588〔公斤〕2.13.2破坏荷重不小重量.NUT-3NUT-4GJ-100～120GJ-135～15013.0～14.015.0～16.01431645.47.2注：NUT-3、N...
