热式流量计说明书(最终版)VIP免费

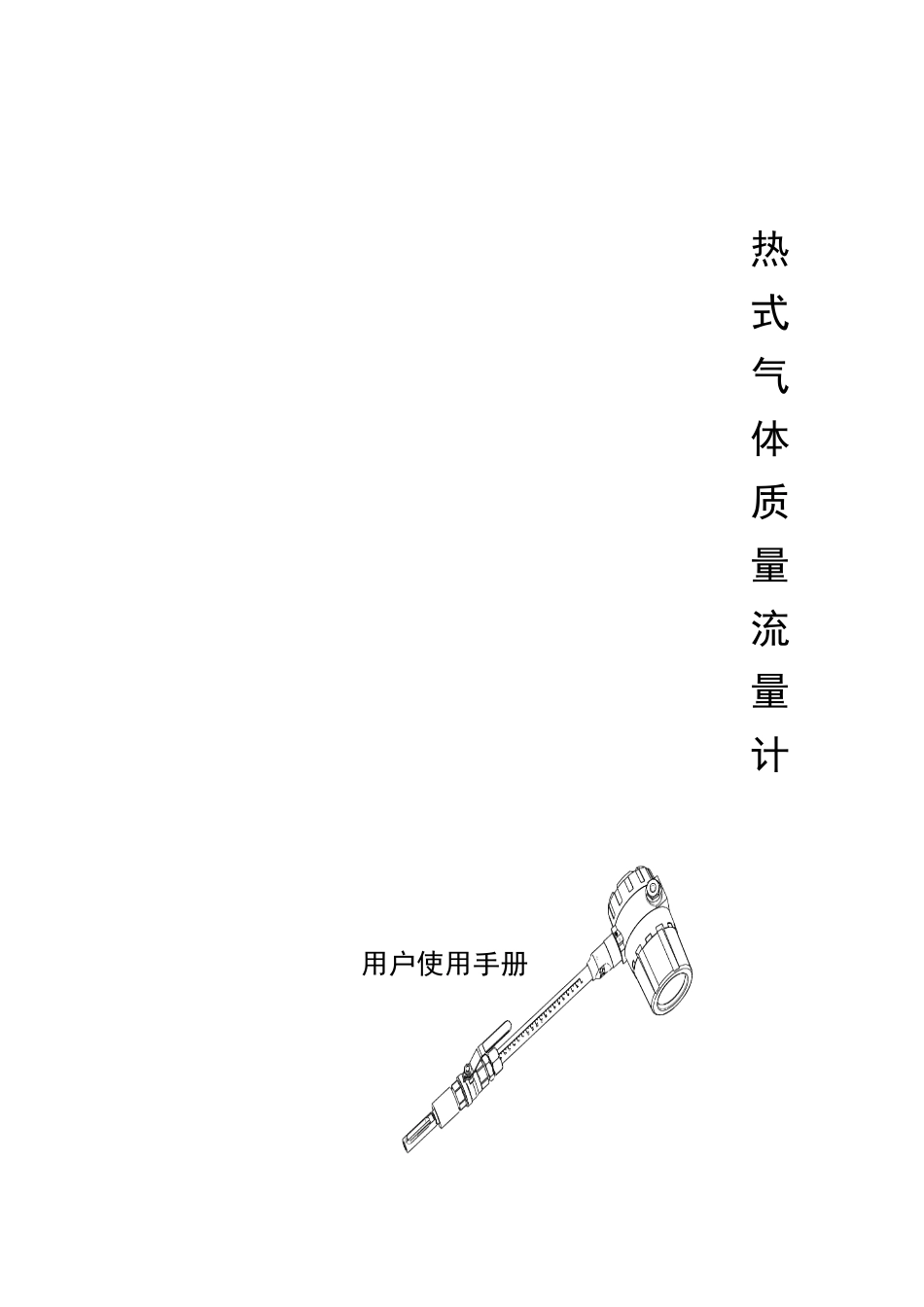

热式气体质量流量计用户使用手册目录安全使用仪表…………………………………………………………1序言……………………………………………………………………3技术参数………………………………………………………………3安装与连接……………………………………………………………4运行调试………………………………………………………………11故障排除………………………………………………………………18附录1.结构尺寸图……………………………………………………19附录2.满管式流量计数据……………………………………………20附录4.部分气体物理参数……………………………………………21※安全使用仪表※阅读完毕本手册后请妥善并与本仪表一起流动保管。请将本手册交与终端用户技术部门保存。本手册中安全主要事项的重要等级以危险注意进行分类。以下标识可能出现在使用的用户手册中：此图表示可能会造成危险的事项。此图表示必须引起注意的事项此图表示禁止的事项第1页共21页感谢阁下选购由我公司自主研发生产热式气体质量流量计，热式气体质量流量计用户手册记录了如何正确、安全的使用本产品。本品是气体流量测量的精密电子式仪表。为了防止仪表的损坏和发挥最佳性能和稳定运行，请在安装、通电、调试、设置仪表前，请认真阅读本手册。本手册适用流量控制工程师，专业工程技术人员，或我公司认可具备的相关资质人员。注意如果忽视该提示警告而进行错误的操作，可能造成人身伤害，或者导致此仪表的和其他财产的损坏。如果忽视该提示警告而进行错误的操作，可能造成人身伤亡，或者重大安全事故。危险爆炸环境应用时选用防爆型仪表确认仪表铭牌上是否有防爆认证标识及温度组别标识，没有此标识的仪表不能用于爆炸的环境。仪表防爆温度组别必须满足现场防爆和温度的环境要求当在有防爆要求的场合应用时，要对本仪表的防爆温度组别进行确认，是否可以满足现场防爆、温度的要求。爆炸环境禁止带电开盖操作进行接线操作时，要先断开电源再进行操作。需要改正参数设置时。可以选择远程修改，本安红外手抄器修改，或者在安全的环境修改成功之后再回现场环境。以免化生爆炸。仪表的防护等级要满足现在工况的要求仪表防护等级是按照GB4208-93（相当于IEC529）中的相关要求进行检验和划分的。现场要求的防护等级，应低于或者等于仪表的防护等级，一确保仪表的工作环境良好。确认供电类型用户可以选择两种供电方式为仪表供电，有交流220V和直流+24V（货应指注明）安装通电前必须确认供电类型是否与仪表匹配。确认仪表工作环境和介质温度现场的环境和介质的最大设计温度，应低于仪表的标称值（标称值详见本说明书中的《技术参数与功能》）当介质温度过高时，禁止在线安装维护操作当测量介质温度高于人体承受的温度或者高于能发生危险的温度时，应进行停产或降温处理，达到安全温度时再进行操作，没有条件在线操作，应停产操作，以免发生危险。确认仪表工作环境气压和介质压力现场的环境压力和介质的最大的设计压力应低于仪表的标称值（标称值详见本说明书中的《技术参数与功能》）仪表的环境压力标称值为一标准大气压±10%。当介质压力过高时，禁止在线安装维护操作当测量介质绝对压力高于2个标准大气压，或者高于能发生危险的压力时，应进行停产或者降压处理，达到安全压力时再进行操作，没有条件应停产。特殊介质测量时的额外要求有些气体介质特性比较特殊，需要用户根据现场实际情况，指定特殊类型产品，在安装之前用户要仔细核对产品类型是否满足现场要求。当介质为危险气体时，禁止在线安装盒维护当测量介质属于能对人体造成伤害的气体类型时。禁止在线安装和维护。要进行相关安全处理。使现场条件达到能够安全安装时再进行操作。没有条件的在线操作的应停产操作，以免发生危险。这类的气体如：煤气氯气等怀疑本仪表出现故障时，请勿进行操作如果您怀疑仪表有问题或已损坏，请您需要联系我们技术人员或者有资质的维修人员进行检查。第2页共21页1.序言热式气体质量流量计是利用热传导原理测流量的仪表。该仪表采用恒温差法对气体质量流量进行准确测量。具有体积小、数字化程...
