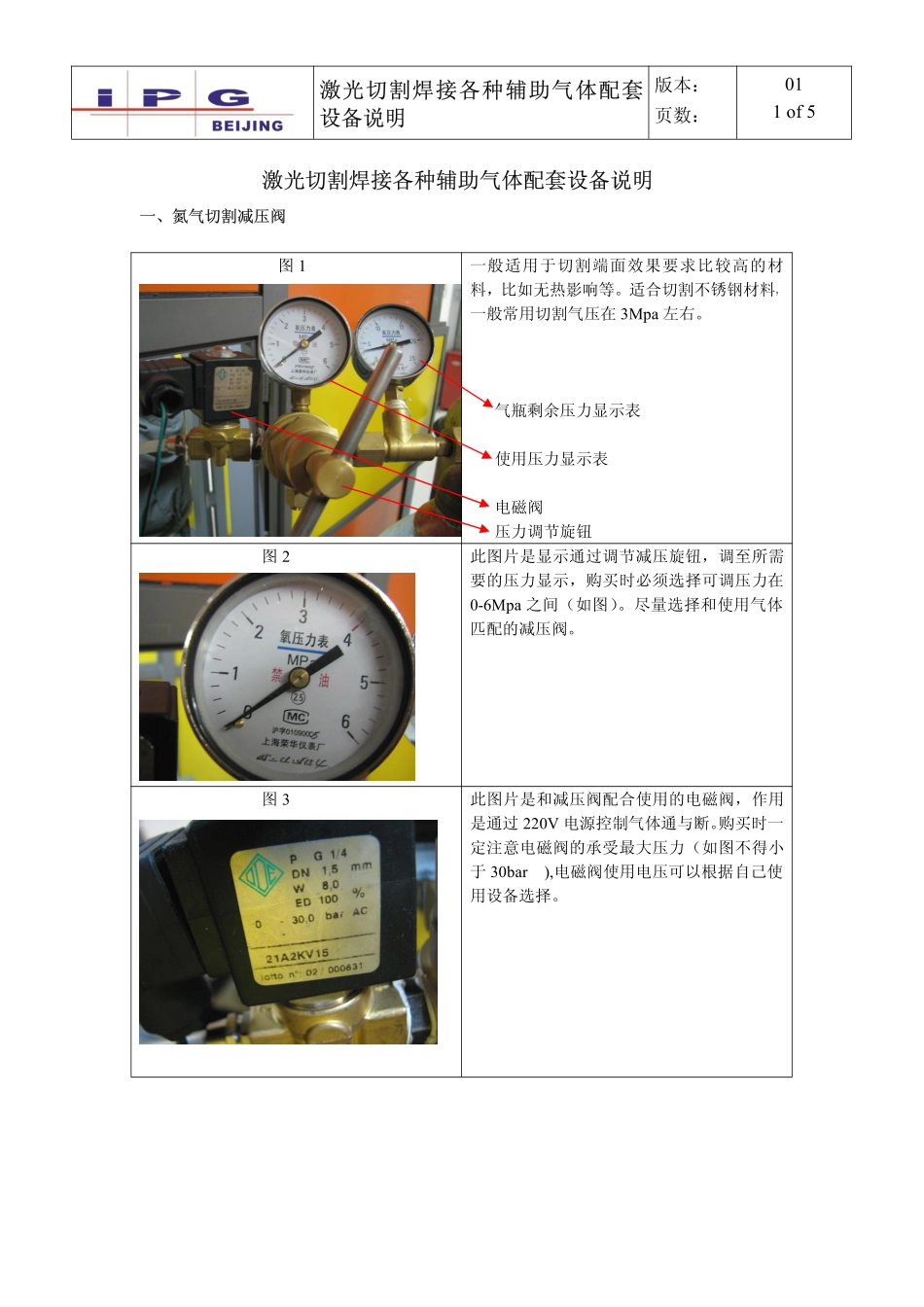

激光切割焊接各种辅助气体配套设备说明版本：页数：011of5激光切割焊接各种辅助气体配套设备说明一、氮气切割减压阀图1一般适用于切割端面效果要求比较高的材料，比如无热影响等。适合切割不锈钢材料，一般常用切割气压在3Mpa左右。气瓶剩余压力显示表使用压力显示表电磁阀压力调节旋钮图2此图片是显示通过调节减压旋钮，调至所需要的压力显示，购买时必须选择可调压力在0-6Mpa之间（如图）。尽量选择和使用气体匹配的减压阀。图3此图片是和减压阀配合使用的电磁阀，作用是通过220V电源控制气体通与断。购买时一定注意电磁阀的承受最大压力（如图不得小于30bar),电磁阀使用电压可以根据自己使用设备选择。激光切割焊接各种辅助气体配套设备说明版本：页数：012of5二、氧气切割减压阀图4此减压阀一般用于需要低功率切割高速度，需要氧气助燃的材料切割，比如碳钢板的切割，一般情况采用氧气切割，不需要太大辅助气压，气压大小对切割会产生很大的影响，所以需要量程小的减压阀，达到精确控制辅助气体压力。一般1Mpa以下。此阀也可以用于对气压流量没有精确要求的焊接中。气瓶剩余压力显示压力调节旋钮使用压力显示备注：减压阀见图6图5此图片是显示通过调节减压旋钮，调至所需要的压力显示，购买时必须选择可调压力在0-1.6Mpa之间（如图）。尽量选择和使用气体匹配的减压阀。图6此图片是和减压阀配合使用的电磁阀，作用是通过220V电源控制气体通与断。购买时一定注意电磁阀的承受最大压力（如图不得小于18bar),电磁阀使用电压可以根据自己使用设备选择激光切割焊接各种辅助气体配套设备说明版本：页数：013of5三、焊接使用流量阀图7此流量阀一般用于焊接时对辅助气体流量要求比较精确的焊接中。比如采用氦气或氩气作为焊接保护气体焊接铝合金时。使用气体流量显示气瓶剩余压力显示流量调节旋钮备注：电磁阀见图9图8此图片是显示通过调节减压旋钮，调至所需要的压力显示，购买时可根据自己的需要选择最大流量显示，尽量选择和使用气体匹配的流量阀。图9此图片是和流量阀配合使用的电磁阀，作用是通过220V电源控制气体通与断。购买时一定注意电磁阀的承受最大压力（如图不得小于18bar),电磁阀使用电压可以根据自己使用设备选择激光切割焊接各种辅助气体配套设备说明版本：页数：014of5四、气体辅助配件：以上设备可以采用（亚大牌）气管，根据我们长时间使用，目前此产品可以承受需要的压力气管连接三通，可以使用在低气压气管路中连接用。气管连接两通，可以使用在低气压气管路中连接用。激光切割焊接各种辅助气体配套设备说明版本：页数：015of5气管连接变径，适合气管能承受最大的压力管路中。
