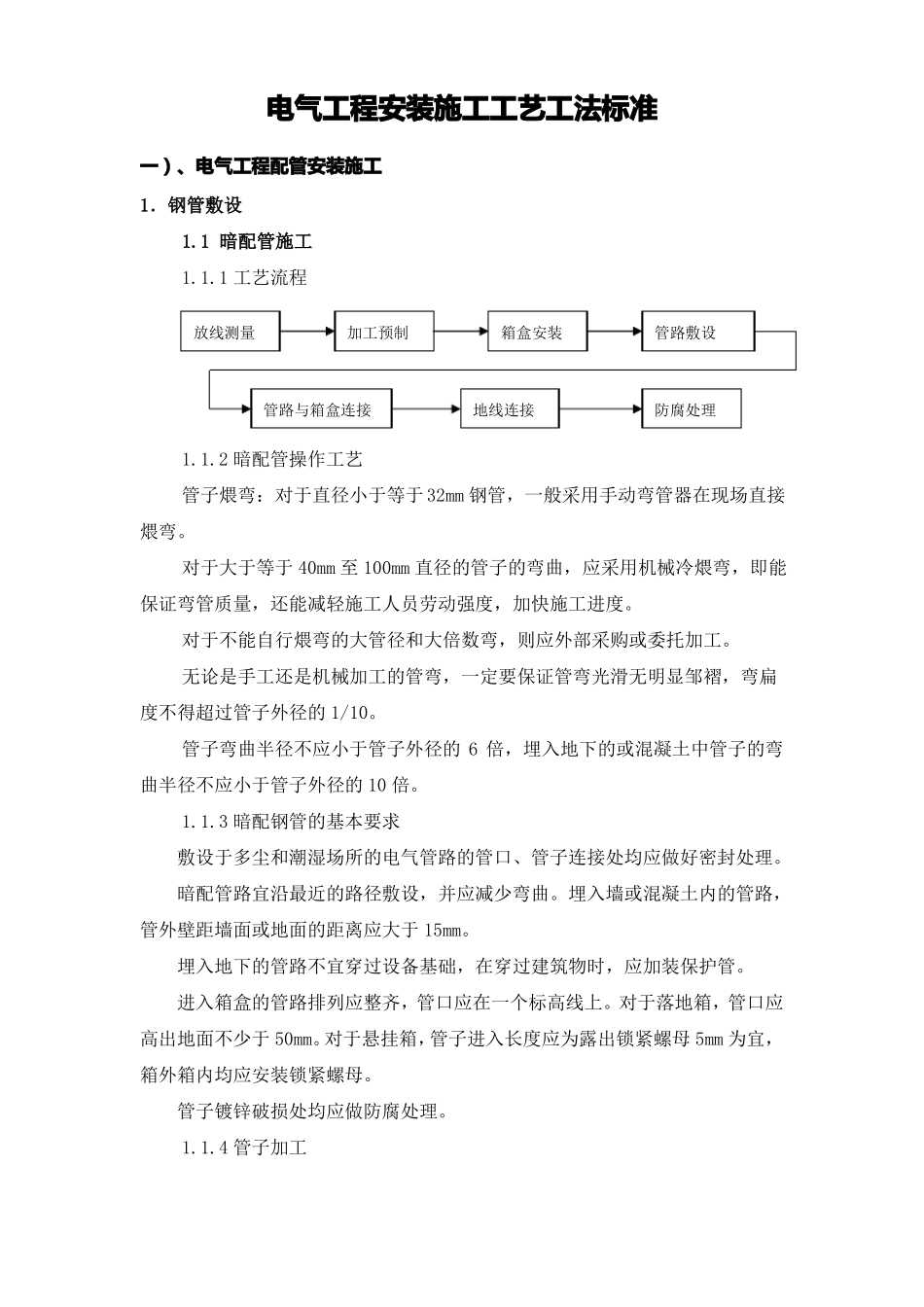

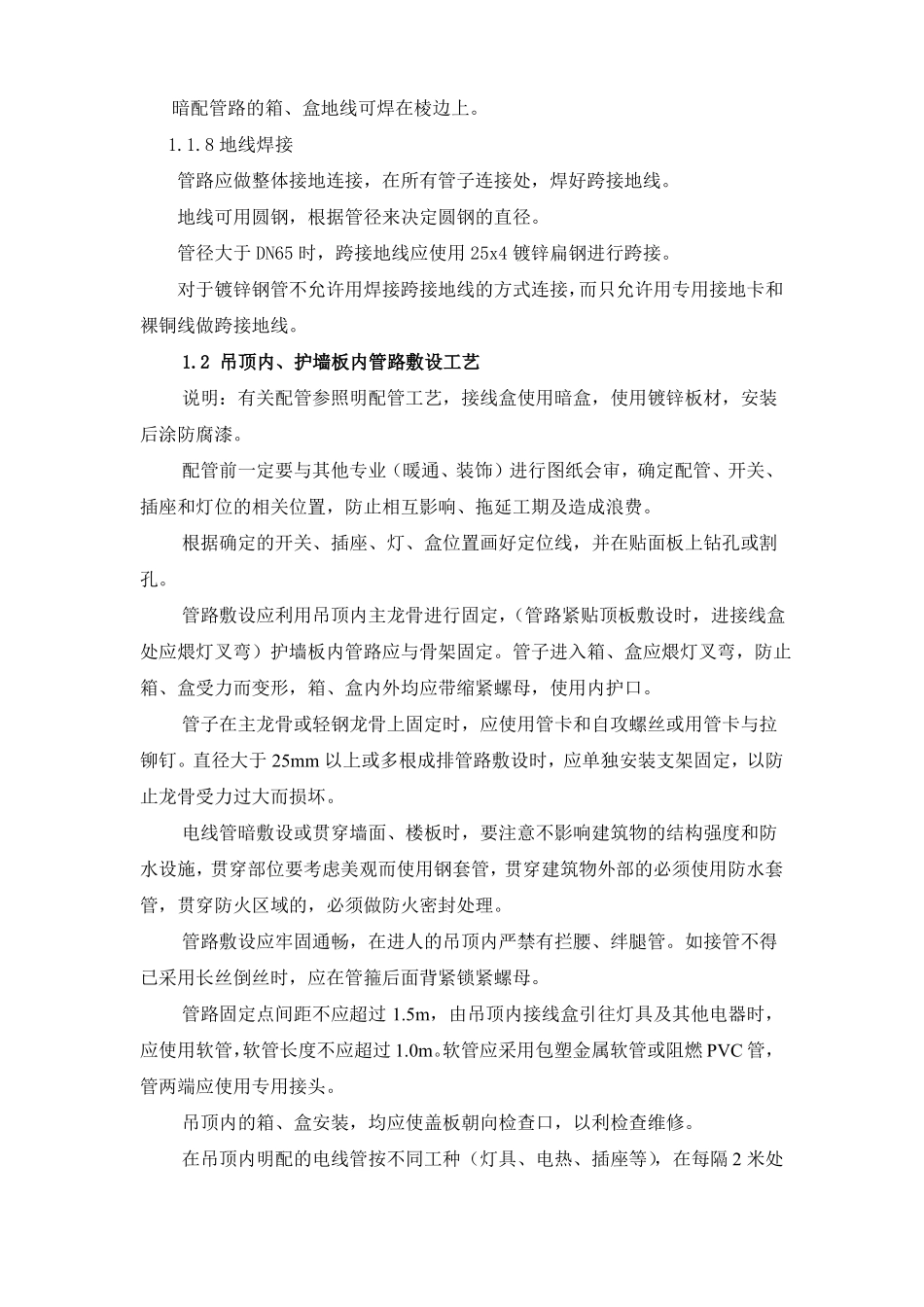

电气工程安装施工工艺工法标准一）、电气工程配管安装施工1．钢管敷设1.1暗配管施工1.1.1工艺流程放线测量1.1.2暗配管操作工艺管子煨弯：对于直径小于等于32mm钢管，一般采用手动弯管器在现场直接煨弯。对于大于等于40mm至100mm直径的管子的弯曲，应采用机械冷煨弯，即能保证弯管质量，还能减轻施工人员劳动强度，加快施工进度。对于不能自行煨弯的大管径和大倍数弯，则应外部采购或委托加工。无论是手工还是机械加工的管弯，一定要保证管弯光滑无明显邹褶，弯扁度不得超过管子外径的1/10。管子弯曲半径不应小于管子外径的6倍，埋入地下的或混凝土中管子的弯曲半径不应小于管子外径的10倍。1.1.3暗配钢管的基本要求敷设于多尘和潮湿场所的电气管路的管口、管子连接处均应做好密封处理。暗配管路宜沿最近的路径敷设，并应减少弯曲。埋入墙或混凝土内的管路，管外壁距墙面或地面的距离应大于15mm。埋入地下的管路不宜穿过设备基础，在穿过建筑物时，应加装保护管。进入箱盒的管路排列应整齐，管口应在一个标高线上。对于落地箱，管口应高出地面不少于50mm。对于悬挂箱，管子进入长度应为露出锁紧螺母5mm为宜，箱外箱内均应安装锁紧螺母。管子镀锌破损处均应做防腐处理。1.1.4管子加工管路与箱盒连接地线连接防腐处理加工预制箱盒安装管路敷设钢管应使用钢锯、无齿锯和砂轮切割机切管，断口处应平整，不歪斜，管口应无毛刺，并处理光滑。管子套丝使用套丝机或丝扳，板牙应完好，防止产生断丝或乱丝。1.1.5测定盒、箱位置根据设计图纸或规范要求确定箱、盒的位置，以土建给定的标准水平线，进行挂线找正找平。暗装箱、盒四周灰浆饱满、平整牢固，箱盒坐标应正确，且应符合下表要求：实测项目箱盒水平、垂直位置箱盒1m内相邻标高盒子固定箱子固定箱、盒口与墙面为防止暗装接线盒内灌进水泥浆或其它污物，应填充苯板或使用甲方认可的其它材料来保护，直至器具安装完毕为止。1.1.6管路连接管箍丝接时，不得有乱扣现象，管箍必须使用通丝管箍，管口应对齐，外露丝不得多于2扣。套管连接宜用于暗配管，套管长度为连接管径的1.5~3倍；连接管的对口应在套管的中心，焊口牢固严密。管路超过30m无弯曲时；超过20m有一个弯曲时；超过15m有两个弯曲时；超过8m有三个弯曲时；应加装接线盒，以便于穿线。1.1.7管进箱、盒连接箱、盒开孔应整齐并与管径匹配，要求一管一孔，不得开长孔，铁制箱盒严禁用电、气焊开孔。其敲落孔与管径不匹配时，应使用液压开孔器在箱盒的对应位置开孔，不得露洞。管子进箱、盒应用专用锁母固定，管口露出箱、盒应5mm为宜。两根以上的管入箱、盒内的管头长度应一致。两管间距应均匀，排列整齐。要求正确一致垂直垂直平齐允许偏差（mm）10（砖墙）、30（模板）223最大凹进深度10mm暗配管路的箱、盒地线可焊在棱边上。1.1.8地线焊接管路应做整体接地连接，在所有管子连接处，焊好跨接地线。地线可用圆钢，根据管径来决定圆钢的直径。管径大于DN65时，跨接地线应使用25x4镀锌扁钢进行跨接。对于镀锌钢管不允许用焊接跨接地线的方式连接，而只允许用专用接地卡和裸铜线做跨接地线。1.2吊顶内、护墙板内管路敷设工艺说明：有关配管参照明配管工艺，接线盒使用暗盒，使用镀锌板材，安装后涂防腐漆。配管前一定要与其他专业（暖通、装饰）进行图纸会审，确定配管、开关、插座和灯位的相关位置，防止相互影响、拖延工期及造成浪费。根据确定的开关、插座、灯、盒位置画好定位线，并在贴面板上钻孔或割孔。管路敷设应利用吊顶内主龙骨进行固定，（管路紧贴顶板敷设时，进接线盒处应煨灯叉弯）护墙板内管路应与骨架固定。管子进入箱、盒应煨灯叉弯，防止箱、盒受力而变形，箱、盒内外均应带缩紧螺母，使用内护口。管子在主龙骨或轻钢龙骨上固定时，应使用管卡和自攻螺丝或用管卡与拉铆钉。直径大于25mm以上或多根成排管路敷设时，应单独安装支架固定，以防止龙骨受力过大而损坏。电线管暗敷设或贯穿墙面、楼板时，要注意不影响建筑物的结构强度和防水设施，贯穿部位要考虑美观而使用钢套管，贯穿建筑物外部的必须使用防水套管，贯穿防火区域的，必须做防火密封处理。管路敷设应牢固...
