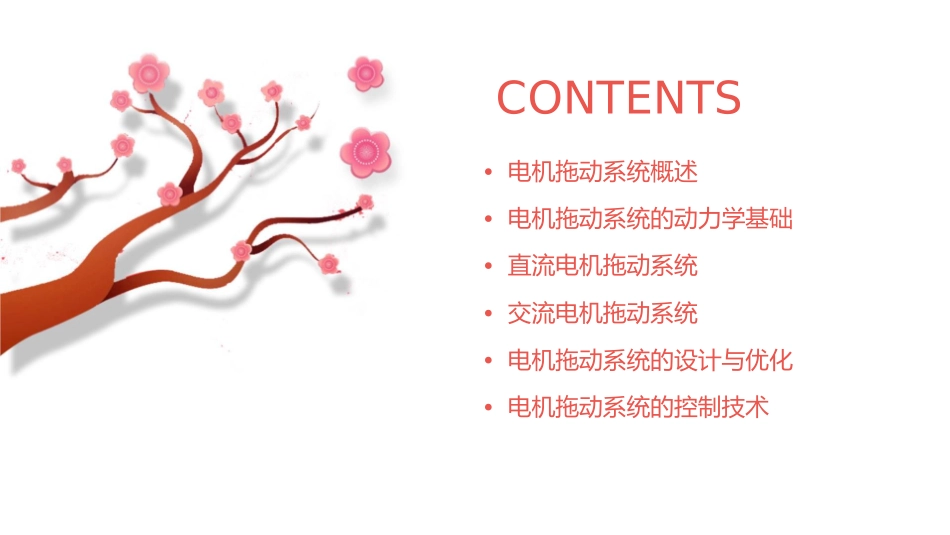

电机拖动(动力学)课件CONTENTS•电机拖动系统概述•电机拖动系统的动力学基础•直流电机拖动系统•交流电机拖动系统•电机拖动系统的设计与优化•电机拖动系统的控制技术01电机拖动系统概述电机拖动系统的定义与组成9字9字电机拖动系统是指通过电机作为原动机，将电能转换为机械能，从而驱动机械设备进行工作的系统。电机拖动系统主要由电机、被驱动的机械设备和控制装置等组成。9字9字电机作为系统的核心，负责将电能转换为机械能，而被驱动的机械设备则接受电机的驱动，实现各种机械运动或操作。控制装置可以对电机的运行进行控制和调节，以实现各种控制功能。电机拖动系统的分类直流电机拖动系统采用直流电机作为原动机，具有调速性能好、启动转矩大等优点，但维护成本较高。根据电机的种类，电机拖动系统可以分为直流电机拖动系统和交流电机拖动系统两大类。交流电机拖动系统采用交流电机作为原动机，具有结构简单、维护方便、成本低等优点，但调速性能相对较差。电机拖动系统的应用场景0103电机拖动系统广泛应用于各种工业领域，如冶金、化工、电力、纺织等。在农业领域，电机拖动系统可以用于拖拉机、灌溉设备、农副产品加工机械等。0204在交通运输领域，电机拖动系统可以用于电动汽车、轨道交通、船舶推进等领域。在家用电器领域，电机拖动系统可以用于空调、冰箱、洗衣机等家电的驱动和控制。02电机拖动系统的动力学基础牛顿第二定律与电机拖动系统牛顿第二定律F=ma，即力等于质量乘以加速度。在电机拖动系统中，力是电机输出的转矩，质量是系统的转动惯量。转矩与转动惯量的关系在电机拖动系统中，电机的转矩与系统的转动惯量共同决定了系统的加速度。电机拖动系统的动力学模型根据牛顿第二定律，建立电机拖动系统的动力学模型，用于描述系统的运动状态和动态特性。电机拖动系统的运动方程运动方程的解法通过求解运动方程，可以得到系统的速度、角速度、加速度等运动参数的变化规律。运动方程的建立根据电机的转矩和系统的转动惯量，以及负载的力矩，建立电机拖动系统的运动方程。运动方程的应用运动方程是分析电机拖动系统动态特性的基础，通过解运动方程可以得到系统的响应特性和稳定性。电机拖动系统的动态特性动态特性的分析动态特性的优化通过分析电机拖动系统的运动方程，可以得到系统的动态特性，包括系统的稳定性、响应速度、超调量等。通过对系统参数的调整和优化，可以提高系统的动态特性，使系统具有更好的稳定性和响应性能。动态特性的影响因素系统的动态特性受到多种因素的影响，如电机的参数、负载的性质、系统的转动惯量等。03直流电机拖动系统直流电机的基本原理直流电机的基本结构010203包括定子和转子，定子通常包括励磁绕组和换向器，转子则有绕组和磁极。直流电机的工作原理基于电磁感应原理，通过励磁绕组中的电流产生磁场，该磁场与转子相互作用产生转矩，从而使电机旋转。直流电机的种类包括串励、并励、复励和永磁直流电机等，每种电机具有不同的特性和应用场景。直流电机的拖动特性直流电机的机械特性描述了电机的输出转矩与转速之间的关系，包括硬机械特性和软机械特性。直流电机的调速特性通过改变输入到电机的电压或电流，可以调节电机的转速，从而实现调速控制。直流电机的制动特性在电机停止运行时，可以通过改变电机的输入电流或反接电机来使电机快速停止。直流电机拖动系统的调速控制调压调速弱磁调速通过改变电机的输入电压来调节电机的转速，适用于对调速范围要求不高的场合。通过增加励磁绕组中的电流来增强磁场强度，从而使电机在更高转速下运行，适用于高速运行的场合。串级调速脉冲宽度调制（PWM）调速通过在电机输入端加入附加的电动势来调节电机的输入电流，从而实现调速控制，但会对电机性能产生一定影响。通过改变输入到电机的脉冲宽度来调节电机的平均输入电压，从而实现精确的调速控制。04交流电机拖动系统交流电机的基本原理交流电机的基本结构1包括定子和转子，以及电枢绕组和励磁绕组等部分。交流电机的旋转原理基于电磁感应定律，当电流在电枢绕组中流动时，会产生旋转磁场，进而驱动转子旋转。23交流电机的种类包括异步...
