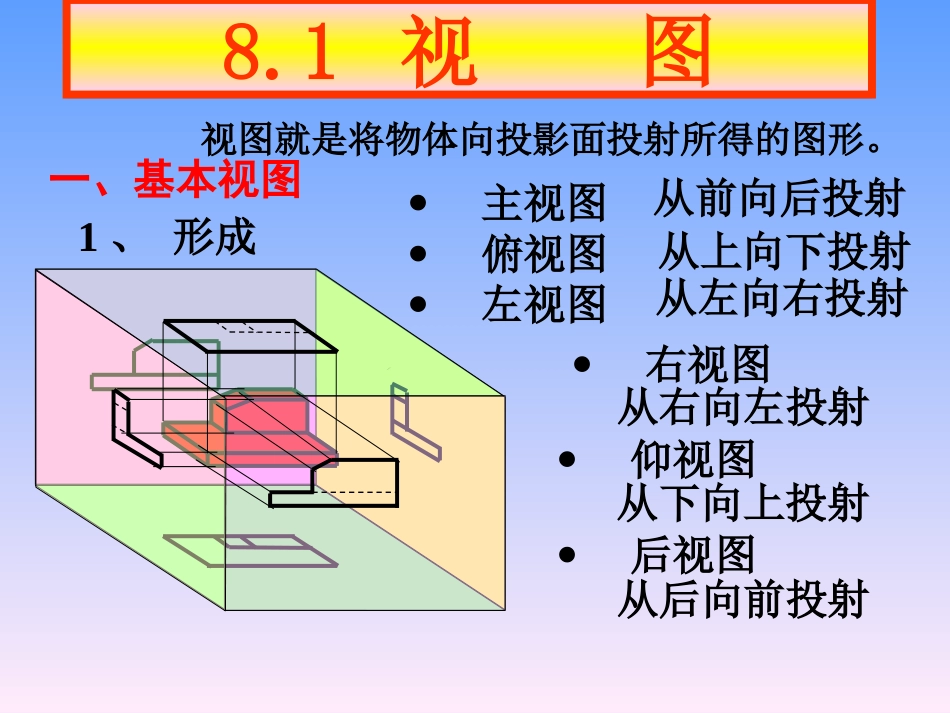

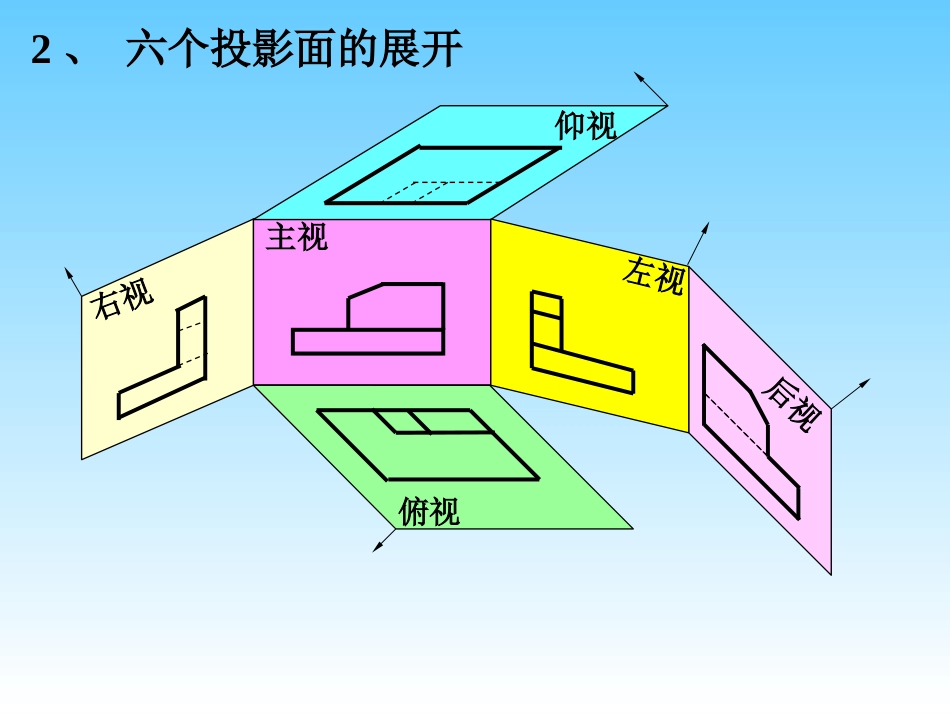

第八章机件图样的画法编者：刘海芳8.1视图一、基本视图右视图主视图俯视图左视图后视图仰视图1、形成从右向左投射从下向上投射从后向前投射从前向后投射从上向下投射从左向右投射视图就是将物体向投影面投射所得的图形。2、六个投影面的展开主视俯视左视右视后视仰视除后视图外，靠近主视图的一边是物体的后面，远离主视图的一边是物体的前面。3、六面视图的投影对应关系长高宽上下左右前后右左度量对应关系：仍遵守“三等”规律方位对应关系：主视俯视仰视左视右视后视长4、视图选择表示物体信息量最多的那个视图应作为主视图，通常是物体的工作位置或加工位置或安装位置。当需要其他视图时，应按下述原则选取：——在明确表示物体的前提下，使视图的数量为最少；——尽量避免使用虚线表达物体的轮廓及棱线；——避免不必要的细节重复。二、向视图向视图是可自由配置的视图※在向视图的上方标注字母，在相应视图附近用箭头指明投射方向，并标注相同的字母。CDDBBC自由配置EEFF按基本位置配置三、局部视图局部视图是将物体的某一部分向基本投影面投射所得的视图。三、局部视图局部视图是将物体的某一部分向基本投影面投射所得的视图。注意事项：1、用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。2、局部视图的范围用波浪线或双折线表示。当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略。ABCCAB例：局部视图AAB局部视图B3、局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配置。4、当局部视图按投影关系配置，中间又没有其他图形隔开，可省略标注（右图）。5、对称构件或零件的视图可只画一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线（下图）。AABAA局部视图波浪线超出机件B错误6、波浪线不能超出机件的轮廓线四、斜视图问题：当物体的表面与投影面成倾斜位置时，其投影不反映实形。★增设一个与倾斜表面平行的辅助投影面。解决方法：★将倾斜部分向辅助投影面投射。VHPA斜视图是物体向不平行于基本投影面的平面投射所得的视图。AA斜视图的画法画斜视图的注意事项：斜视图通常按向视图的配置形式配置。允许将斜视图旋转配置，但需在斜视图上方注明。A注：表达倾斜部分的真实形状。其余部分不必画出，用波浪线断开。字母均应水平书写旋转符号的尺寸和比例h=符号与字体高度h=R符号笔画宽度=h/10或h/14A表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端。允许将旋转角度标注在字母之后。允许图形旋转的角度超过９０°。※视图小结※基本视图向视图局部视图斜视图六面视图六面视图局部图形完整图形局部图形完整图形固定配置、不标注任意配置、标注基本视图方式配置向视图方式配置按投射方向或旋转配置、标注视图8.2剖视问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸。解决办法？采用剖视图一、剖视图的基本概念⒈剖视图的形成假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。2、剖视图的画法（１）确定剖切面的位置一般常用平面作为剖切面(也可用柱面)。为了表达物体内部的真实形状，剖切平面一般应通过物体内部结构的对称平面或孔的轴线，并平行于相应的投影面。2、剖视图的画法（２）画剖视图剖切平面剖切到的物体断面轮廓和其后面的可见轮廓线，都用粗实线画出。2、剖视图的画法（３）画剖面符号应在剖切面切到的断面轮廓内画出剖面符号。剖面线的画法剖面线的画法•当图形中的主要轮廓线与水平线成45度角时，该图形的剖面线应画成与水平成30或60度斜线，但其倾斜方向仍应与其他图形的剖面线一致。•与水平线成45度角，且方向、间隔一致。2.剖视图的画法确定剖切面的位置想象哪部分移走了？剖面区域的形状？哪些部分投射时可看到？在剖面区域内画上剖面符号。虚线不画AAA-A3.剖视图的标注②剖切符号:表示剖切面起、迄和转折位置及投射方向。③剖视图的名称。标注内容：①剖切线：指示剖切面的位置(细点画线)。一般情况下可省略。3、剖视图的标注（1）一般应在剖视图的上方用大写拉丁字母标...
