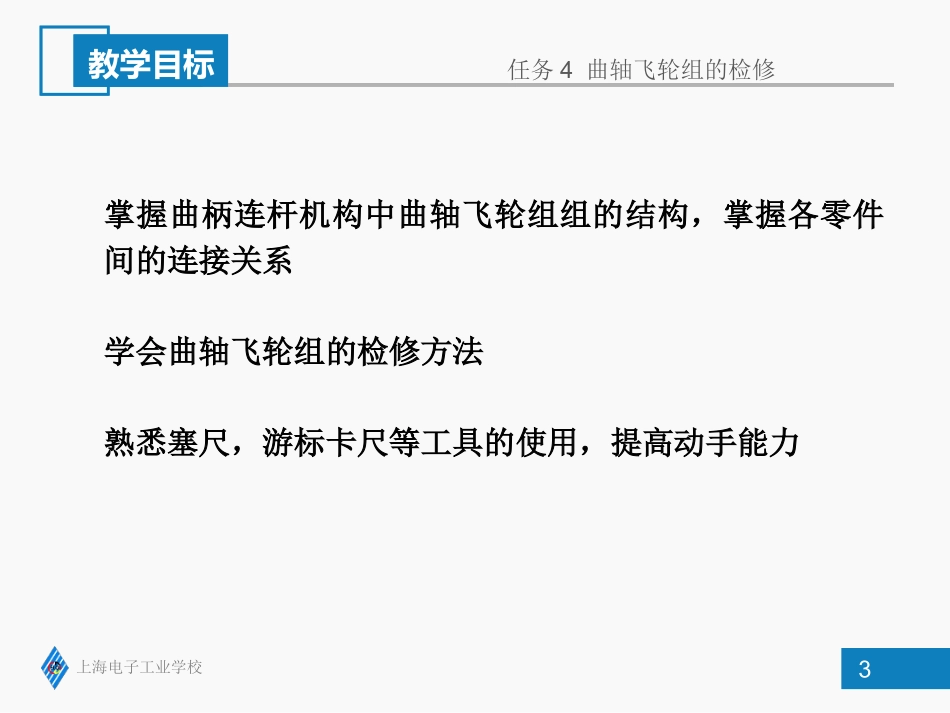

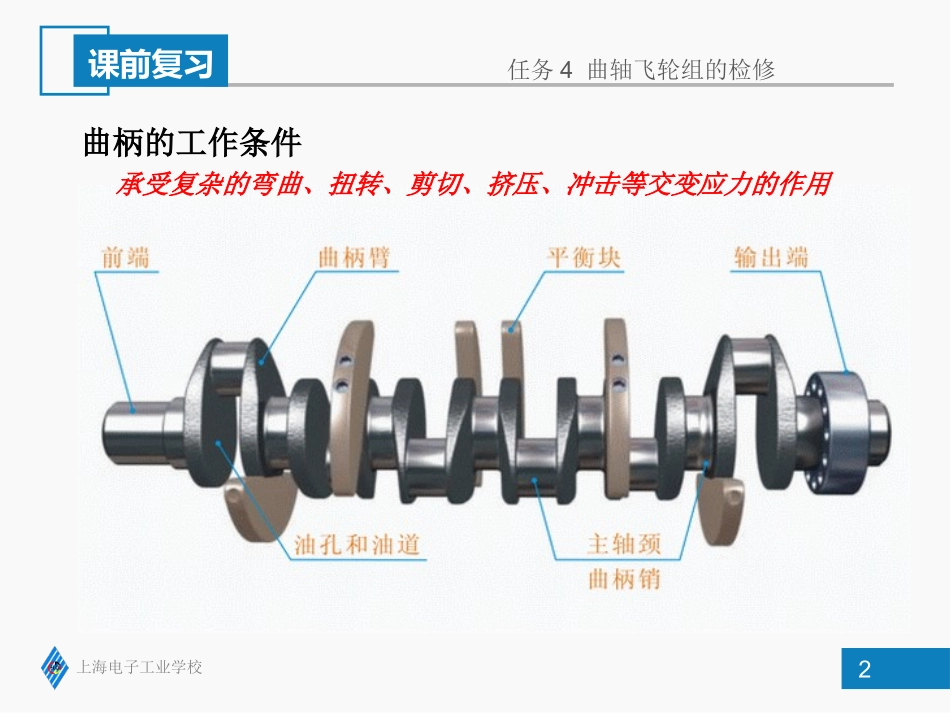

上海电子工业学校曲柄连杆机构诊断与检修任务4曲轴飞轮组的检修1任务4曲轴飞轮组的检修上海电子工业学校课前复习2曲柄的工作条件承受复杂的弯曲、扭转、剪切、挤压、冲击等交变应力的作用上海电子工业学校任务4曲轴飞轮组的检修3教学目标掌握曲柄连杆机构中曲轴飞轮组组的结构,掌握各零件间的连接关系学会曲轴飞轮组的检修方法熟悉塞尺,游标卡尺等工具的使用,提高动手能力上海电子工业学校任务4曲轴飞轮组的检修知识准备曲轴飞轮组件常见损伤4上海电子工业学校任务4曲轴飞轮组的检修5故障检修曲轴变形的检修1、产生原因使用不当、维修或装配不当造成。2、变形形式弯曲或扭曲。3、检验方法(1)弯曲变形(2)扭曲变形4、修理工艺(1)曲轴弯曲变形的校正常用冷却校正。(2)曲轴扭转变形很难校正,一般结合连杆轴颈的修磨予以校正。上海电子工业学校任务4曲轴飞轮组的检修6故障检修轴颈磨损的检修1、产生原因内部残余缺陷或承载过大。2、变形形式曲轴的裂纹多数发生在曲柄臂与轴颈之间的过渡圆角以及油孔处。3、检验方法(1)磁粉探伤法(2)浸油敲击法4、修理工艺不可修复,更换新曲轴。上海电子工业学校任务4曲轴飞轮组的检修7故障检修曲轴裂纹与折断的检修1、曲轴轴颈的磨损规律(1)径向磨损(2)轴向磨损2、检测3、测量4、曲轴轴颈的修模(1)曲轴轴颈修理尺寸的确定(2)磨削定位基准的选择上海电子工业学校任务4曲轴飞轮组的检修8故障检修曲轴轴承的选配1、曲轴轴承的主要损伤磨损、合金疲劳剥落、粘着咬死等。2、曲轴轴承的更换条件(1)二级维护时,若轴承间隙超限。(2)发动机总成大修,磨削曲轴时。3、曲轴轴承的选配(1)选择轴承尺寸。(2)检验轴承钢背质量。(3)检验轴承弹开量。上海电子工业学校任务4曲轴飞轮组的检修9课后回顾学到了什么?游标卡尺,塞尺等测量工具的使用曲轴变形的检修轴颈磨损的检修曲轴裂纹与折断的检修
