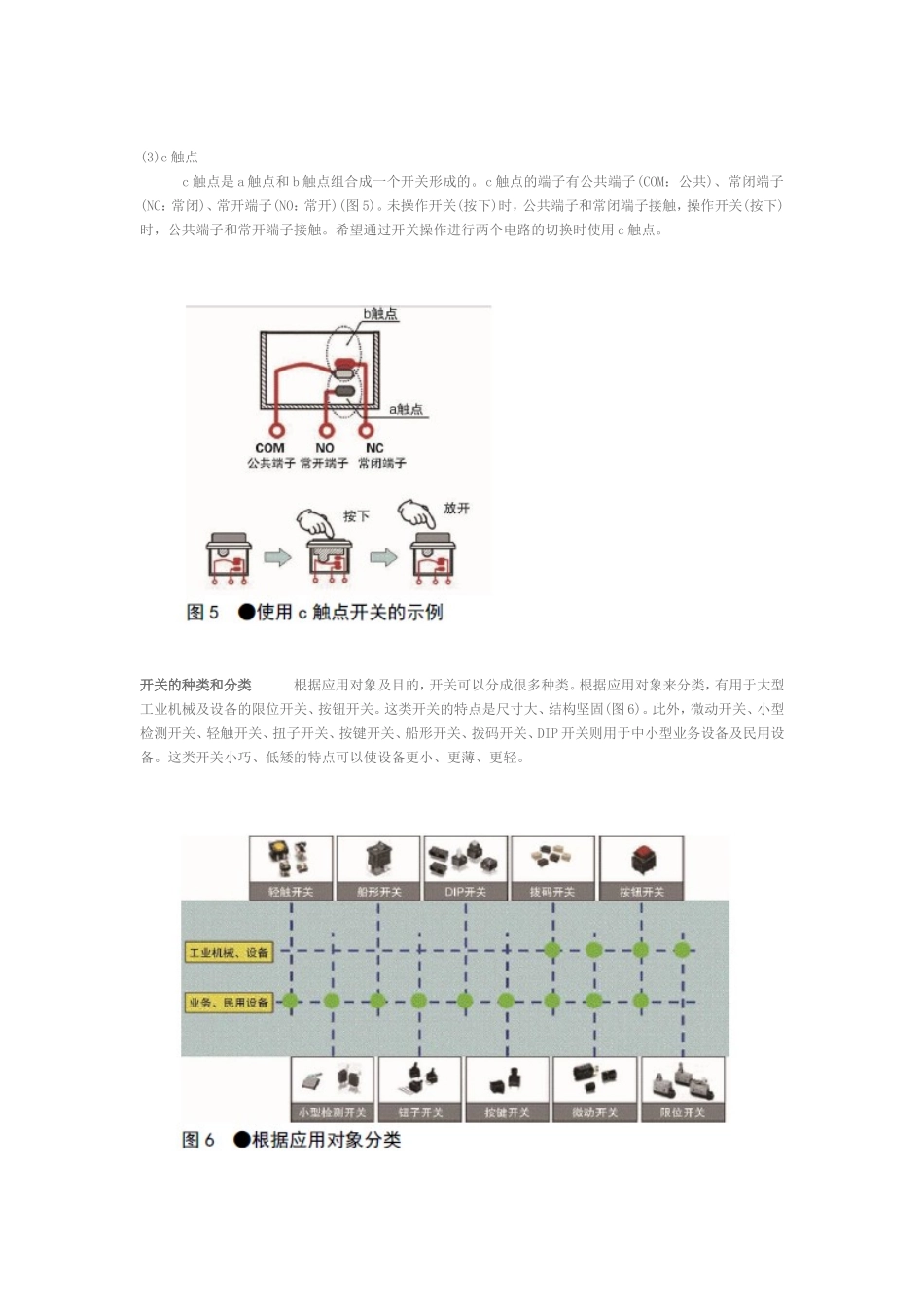

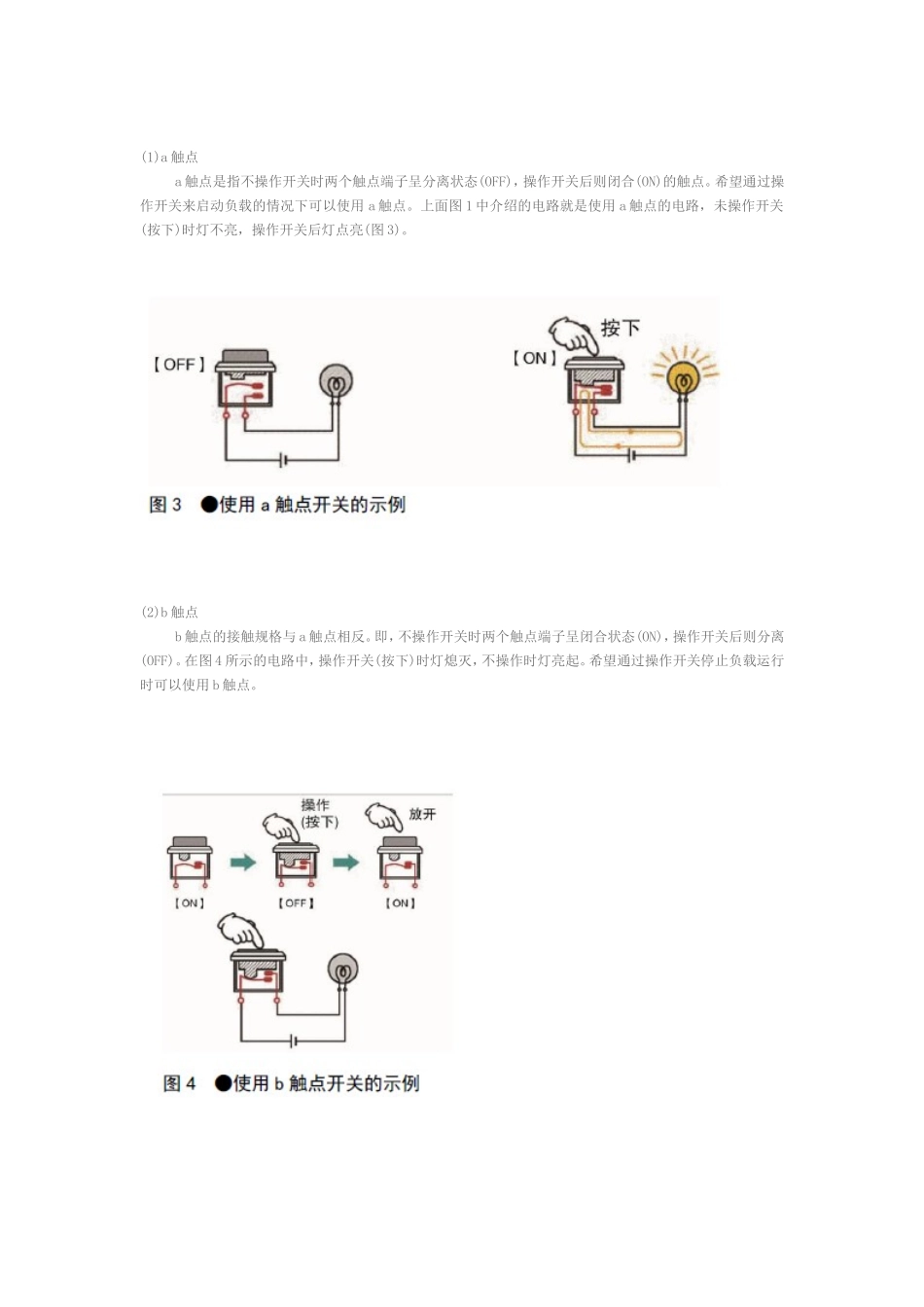

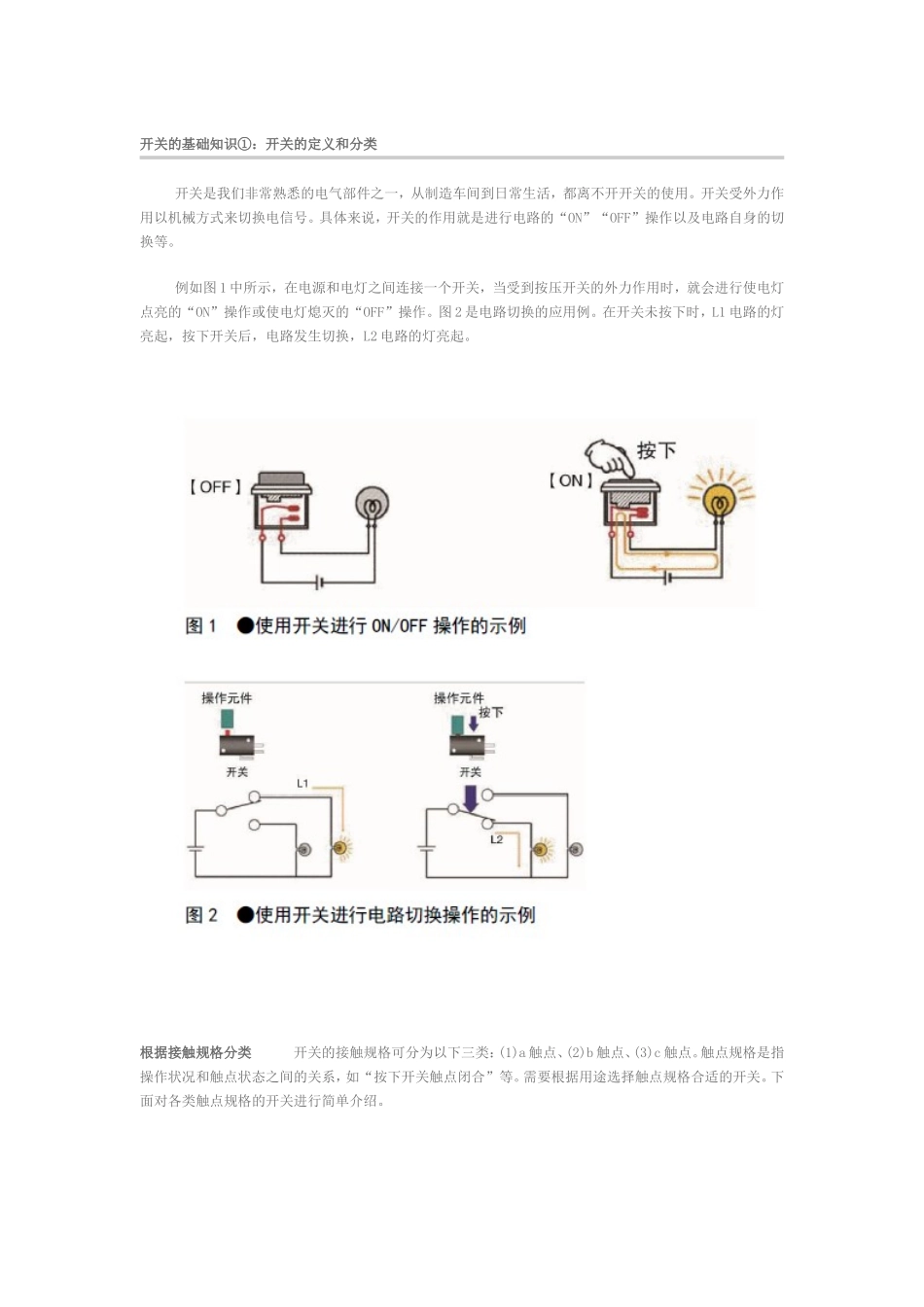

开关的基础知识①：开关的定义和分类开关是我们非常熟悉的电气部件之一，从制造车间到日常生活，都离不开开关的使用。开关受外力作用以机械方式来切换电信号。具体来说，开关的作用就是进行电路的“ON”“OFF”操作以及电路自身的切换等。例如图1中所示，在电源和电灯之间连接一个开关，当受到按压开关的外力作用时，就会进行使电灯点亮的“ON”操作或使电灯熄灭的“OFF”操作。图2是电路切换的应用例。在开关未按下时，L1电路的灯亮起，按下开关后，电路发生切换，L2电路的灯亮起。根据接触规格分类开关的接触规格可分为以下三类：(1)a触点、(2)b触点、(3)c触点。触点规格是指操作状况和触点状态之间的关系，如“按下开关触点闭合”等。需要根据用途选择触点规格合适的开关。下面对各类触点规格的开关进行简单介绍。(1)a触点a触点是指不操作开关时两个触点端子呈分离状态(OFF)，操作开关后则闭合(ON)的触点。希望通过操作开关来启动负载的情况下可以使用a触点。上面图1中介绍的电路就是使用a触点的电路，未操作开关(按下)时灯不亮，操作开关后灯点亮(图3)。(2)b触点b触点的接触规格与a触点相反。即，不操作开关时两个触点端子呈闭合状态(ON)，操作开关后则分离(OFF)。在图4所示的电路中，操作开关(按下)时灯熄灭，不操作时灯亮起。希望通过操作开关停止负载运行时可以使用b触点。(3)c触点c触点是a触点和b触点组合成一个开关形成的。c触点的端子有公共端子(COM：公共)、常闭端子(NC：常闭)、常开端子(NO：常开)(图5)。未操作开关(按下)时，公共端子和常闭端子接触，操作开关(按下)时，公共端子和常开端子接触。希望通过开关操作进行两个电路的切换时使用c触点。开关的种类和分类根据应用对象及目的，开关可以分成很多种类。根据应用对象来分类，有用于大型工业机械及设备的限位开关、按钮开关。这类开关的特点是尺寸大、结构坚固(图6)。此外，微动开关、小型检测开关、轻触开关、扭子开关、按键开关、船形开关、拨码开关、DIP开关则用于中小型业务设备及民用设备。这类开关小巧、低矮的特点可以使设备更小、更薄、更轻。开关的主要目的可分为检测/操作/设定三类(图7)。其中，检测开关有检测物体位置的限位开关、微动开关、小型检测开关。这些开关在各种用途中可以发挥高精度位置检测功能。通过人的操作向机械、设备输入信号的操作用开关有按钮开关、扭子开关、按键开关、轻触开关、船形开关等。这些开关具有提高人机界面的功能的作用。设定用开关有拨码开关及DIP开关。这些开关可以发挥即使关闭主电源设定值也不会消失的机械式开关的优点，适用于切换机械、设备的功能或动作模式。开关的基础知识②：微动开关的基础微动开关如果按目的分类，微动开关属于检测用开关，但其中一部分也可以作为操作开关使用。微动开关的外形尺寸有大有小，产品规格丰富，应用对象的范围也很广。定义NECA(日本电气控制机器工业会)对微动开关的定义是“具备微小触点间隔和速动机构，以规定动作和规定力进行开闭动作的触点机构由外壳覆盖，在其外部备有驱动杆、外形小巧的开关”。通俗地讲，就是采用与操作时的速度无关，在特定操作位置瞬间切换触点的机械式“速动机构”，以规定动作和规定力动作的小型开关。特点＜外形小巧、可开关大电流＞一般情况下，开关电路时触点间会产生被称作“电弧”的火花。电流越大越容易产生电弧，触点切换速度越慢电弧持续的时间越长，电弧是导致触点老化的主要原因。由于瞬间切换触点的速动机构可以缩短电弧的持续时间，因此微动开关可以以小巧的外形开关大电流。＜高精度＞微动开关无论重复多少次ON/OFF，都能以几乎相同的位置和相同的力切换触点。这也是速度机构特有的性能。＜耐久性＞通过缩短电弧的持续时间，可以减轻触点受到的损伤，提高开关的耐久性。＜触感和声音＞操作开关时，速动机构的动作会产生独特的触感，可以通过触感及声音来确认开关的操作。种类外形尺寸可分为普通型、小型、超小型、极超小型四种。(图1)普通型用于大型工业机械及设备，小型、超小型、极超小型则用于业务设备及家电、小型薄型民用设备。此外，根据耐环境性，还可分为采取了密封措施的密...
