实验一 显微镜、测微目镜的结构和使用VIP免费

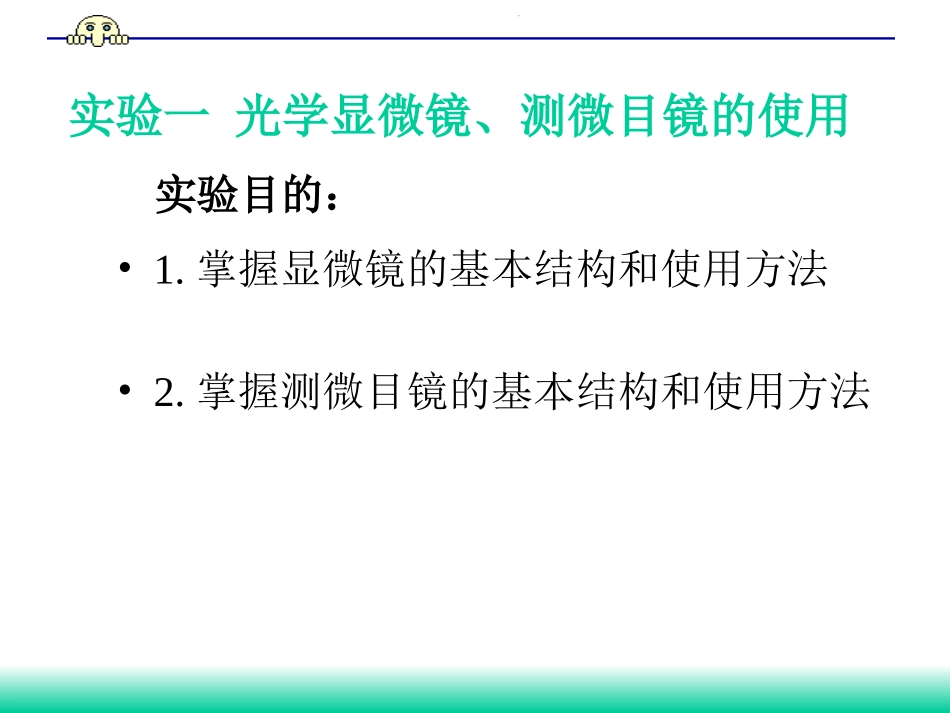

实验一光学显微镜、测微目镜的使用实验目的：•1.掌握显微镜的基本结构和使用方法•2.掌握测微目镜的基本结构和使用方法显微镜下蝴蝶的翅膀显微镜下蝴蝶的翅膀1×9001×10000显微镜原理分划板位置eeffmm'')250(tan'tan00'f——物镜焦距ef'——目镜焦距——光学间隔，物镜的像位于目镜的物方焦点处。显微镜的视觉放大率:显微镜的结构显微镜机器部分光学部分镜座、镜柱、镜臂、镜筒、调焦手轮转换器载物台目镜、物镜反射镜、分划板•1、机械装置由镜座、镜臂、镜筒与物镜转移器、载物台、粗细调焦手轮等组成。•2、光学系统由目镜、物镜、反光镜、光圈、分划板等组成。•（1）目镜：装在镜筒的上端，一般各有8x、10x、15x、16x等种不同的放大倍数的目镜。目镜只能把物镜成的像再次放大，没有辨析能力。•（2）物镜：显微镜的物镜是由一组特殊的透镜组成。一般有低倍镜（10x）、高倍镜（40x）和油镜（100x），它们各有一定的放大率，不仅可以放大标本，而且有辨析能力。1.物镜和目镜上数字含义？2.低倍镜视野范围大还是高倍镜视野范围大？低倍镜观察到的细胞数目多还是高倍镜观察到得多？思考•低倍镜：它的视野的实际范围最大，易于发现目标，但不易看清微小个体的形态。•高倍镜：高倍镜视野的实际范围较低倍镜小些。可以看清个体较小的个体形态。答案：显微镜的使用步骤1.装好物镜和目镜，转动转换器使低倍镜对准通光孔，物镜镜头要在其上方2-3cm处；2.左眼从目镜观看，使光线从光圈和通光孔反射上来，看到视野，并调整光亮到适宜程度（反射镜、光圈）；3.在载物台上放要观察的物体，使观察部分正对通光孔，从侧面注视物镜，先用手顺时针方向转动粗调焦手轮，使镜筒慢慢下降让物镜接近物体但不要接触，以免压坏物体或损伤物镜镜头；4.左眼从目镜观察，用手逆时针方向转动粗调焦手轮使镜筒慢慢上升，直到物像清楚；5.在低倍镜下看不清的要用高倍镜，在低倍镜观察清楚的基础上把要观察的部分移到视野中央换上高倍镜；6.左眼观察，右眼记录，放大倍数等于目镜放大倍数Х物镜放大倍数。测量显微镜的结构测量工作台分别装有沿X轴和Y轴两个方向移动的测微螺旋。旋转X轴测微鼓轮9,可使测量工作台沿X轴方向移动。测微鼓轮上刻有100个分度,螺距为1mm,每转一个分度相当于测量工作台移动0.01mm。Y轴测微器上有50个分度,螺距为0.5mm,每分度也为0.01mm。测量显微镜的调节和使用(1)目镜调整:调整目镜使看到的十字分划丝最清楚,并且使十字分划丝与测量工作台的X-Y轴重合,然后将目镜固定。检查二者是否重合的方法是使十字丝对准一直线物体,当沿X(Y)轴方向移动测量工作台时,十字丝始终保持与物体边沿或直线重合。(2)调焦:将被测物体牢靠地安放在测量工作台上,转动反光镜,得到最明亮的视场。旋转调焦手轮,先将镜筒下降,再逐渐上升镜筒,直至眼睛在目镜处看到最清楚的物像为止,同时左右移动眼睛(判断物像是否在十字分划丝平面),观察十字分划丝与物像之间有无相对移动现象(即视差)。(3)测量:显微镜调整好以后,旋转测微器或测量工作台,使目镜中十字分划丝与被测物体的基准(包括点、线和面)相重合,记下X(Y)轴的值作为初读数X0(Y0),然后旋转测微器(视场移动),再使十字分划丝与所求距离的另一基准(包括点、线和面)重合,记下X(Y)轴的示值,作为测量读数X1(Y1)。通过X1与X0(Y1与Y0)的关系,很容易计算出所测距离LX(X轴方向)或LY(Y轴方向),即01XXLX01YYLYyyxxLlLl,物体大小为：显微镜使用时注意事项1.为了防止被测物体表面与物镜接触,以致损坏物镜,调焦时应先将镜筒降至显微镜工作距离稍近一点的位置,然后逐渐上升。（先下降，再上升！）2.转动测微螺旋进行测量时,应朝同一方向运动,以免因产生空回误差影响精度。3.不要随便从镜筒中取出目镜，以免灰尘落到物镜的背面不易清除；4、防止震动或倾斜，以免光学系统光轴偏斜影响观察，注意轻拿轻放；5、显微镜在使用或存放时,应避免灰尘、潮湿、过冷、过热及被含有酸碱性的蒸气沾污。测微目镜1、结构带测微装置的目镜，由目镜、可动分划板、读数鼓轮与连接装置等组成。目镜把叉丝和被观测的像同时放大，其放大倍数不影...
