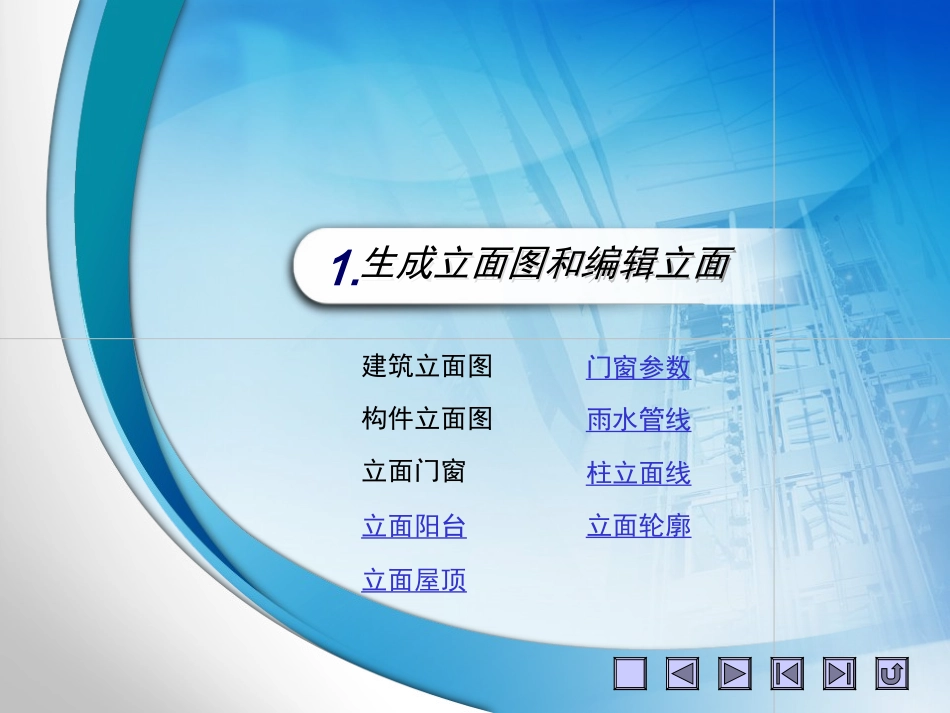

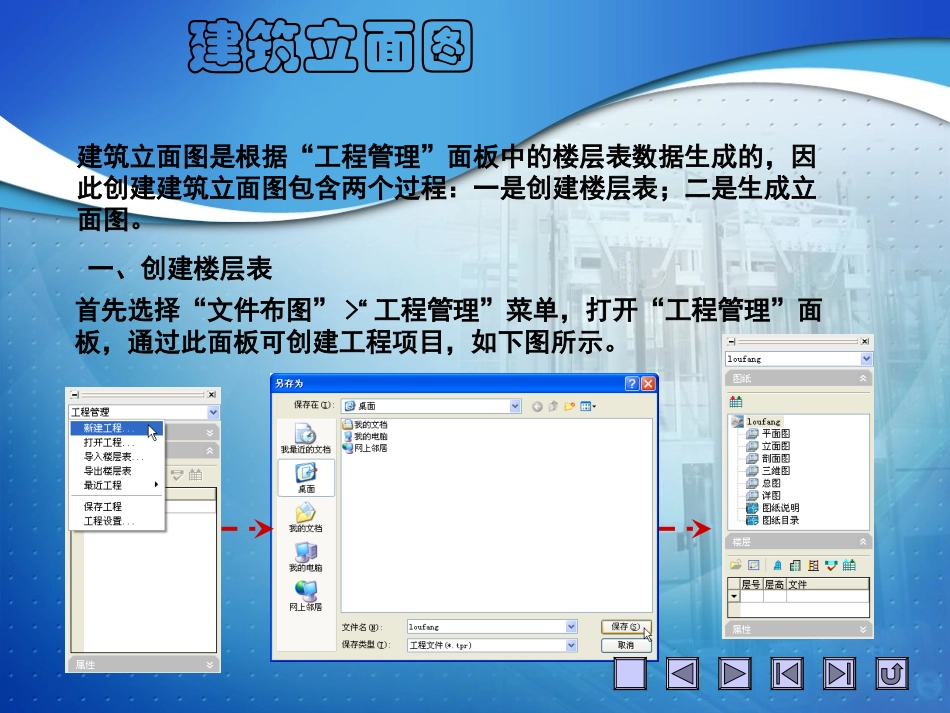

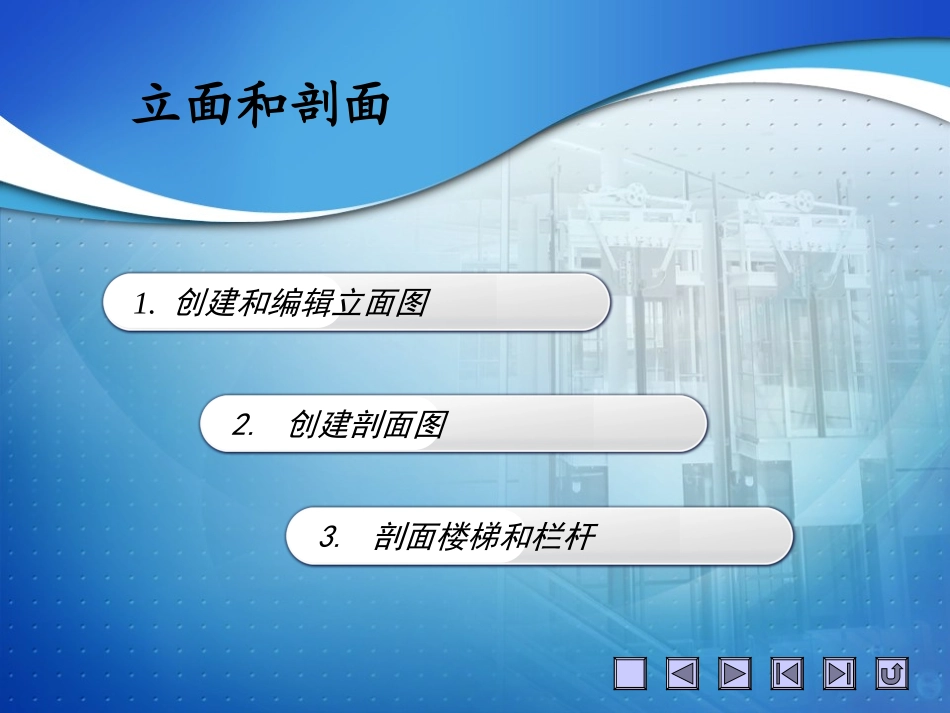

1.创建和编辑立面图2.创建剖面图3.剖面楼梯和栏杆立面和剖面生成立面图和编辑立面1.生成立面图和编辑立面1.建筑立面图构件立面图立面门窗雨水管线门窗参数立面阳台立面屋顶立面轮廓柱立面线建筑立面图建筑立面图是根据“工程管理”面板中的楼层表数据生成的，因此创建建筑立面图包含两个过程：一是创建楼层表；二是生成立面图。首先选择“文件布图”>“工程管理”菜单，打开“工程管理”面板，通过此面板可创建工程项目，如下图所示。一、创建楼层表建筑立面图在“工程管理”面板中的“楼层”设置区中，可通过两种方式创建楼层表，具体如下：如果每层平面图均保存在独立的图纸文件中，可利用“工程管理”面板“楼层”设置区中的“选择层文件”按钮，完成该楼层信息的创建，如下图所示。建筑立面图如果多个平面图在同一个图纸文件中，可利用“工程管理”面板“楼层”设置区中的“在当前图中窗选楼层范围，同一个文件夹中可布置多个楼层平面”按钮，完成楼层表的创建，如下图所示。建筑立面图二、生成立面图选择“立面”>“建筑立面”菜单，启动“建筑立面”命令，选择生成立面的方向，再选择出现在立面图中的轴线，打开“立面生成设置”对话框，通过此对话框选择消隐计算的方式、立面标注形式、以及出图比例等参数，即可创建立面图，如下图所示。在本书正文中，有立面图的详细绘制步骤。构件立面图通过“构件立面”命令可生成选定三位对象的立面图。选择“立面”>“构件立面”菜单，启动“构件立面”命令，选择生成构件立面图的方向，再选择需要生成立面的建筑构件，然后指定立面图的放置位置，即可完成构件立面图的绘制，如下图所示。立面门窗使用“立面门窗”命令可在立面图上替换已有门窗的样式或直接创建门窗。选择“立面”>“立面门窗”菜单，打开“天正图库管理系统”对话框，通过此对话框选择门窗的类型和样式，然后单击“替换”按钮（或单击“确定”按钮），可替换选定的门窗（或直接创建门窗），如下图所示。立面阳台使用“立面阳台”命令可在立面图中替换已有阳台或直接创建阳台。选择“立面”>“立面阳台”菜单，打开“天正图库管理系统”对话框，通过此对话框选择阳台的样式，然后单击“替换”按钮（或单击“确定”按钮），可替换选定的阳台（或直接创建阳台），如下图所示。立面屋顶使用“立面屋顶”命令可绘制多种形式的屋顶立面图。选择“立面”>“立面屋顶”菜单，打开“立面屋顶参数”对话框，通过此对话框选择立面屋顶的类型，并设置其参数，然后在图中选取屋顶的定位点，即可完成立面屋顶的创建，如下图所示。在本书正文中，有立面屋顶的详细绘制步骤。门窗参数使用“门窗参数”命令可修改立面门窗的尺寸和底标高。选择“立面”>“门窗参数”菜单，启动“门窗参数”命令，选择要修改的立面门窗，再设置门窗的底标高、高度或宽度，既可完成立面门窗的修改。雨水管线使用“雨水管线”命令可在指定位置绘制雨水管的立面图。选择“立面”>“雨水管线”菜单，启动“雨水管线”命令，分别单击两点作为雨水管线的起点和终点，再设置其管径，即可完成雨水管线的绘制，如下图所示。柱立面线使用“柱立面线”命令可绘制圆柱的立面效果，使圆柱更具有立体感。选择“立面”>“柱立面线”菜单，启动“柱立面线”命令，设置平面图中柱的起始角度和包含角度，以及立面图中柱的立面线数目，然后指定柱的立面边界，既可完成柱立面的绘制，效果如下图所示。起始角度为180°，包含角度为180°起始角度为180°，包含角度为90°立面轮廓使用“立面轮廓”命令可对立面图进行自动搜索并生成轮廓线。选择“立面”>“立面轮廓”菜单，启动“立面轮廓”命令，窗选建筑立面图，然后设置轮廓线的宽度，即可完成立面轮廓线的绘制，效果如下图所示。轮廓线创建剖面图3.创建剖面图3.建筑剖面图构件剖面图剖面墙双线楼板预制楼板加剖断梁剖面门窗剖面檐口门窗过梁剖面填充剖面加粗和取消建筑剖面图与立面图相似，建筑剖面图的绘制依据也是工程管理中的楼层表，并且需要先在首层绘制剖切线。选择“剖面”>“建筑剖面”菜单，启动“建筑剖面”命令，选择一层平面图中的剖切线，再选择出现在剖面图中...
