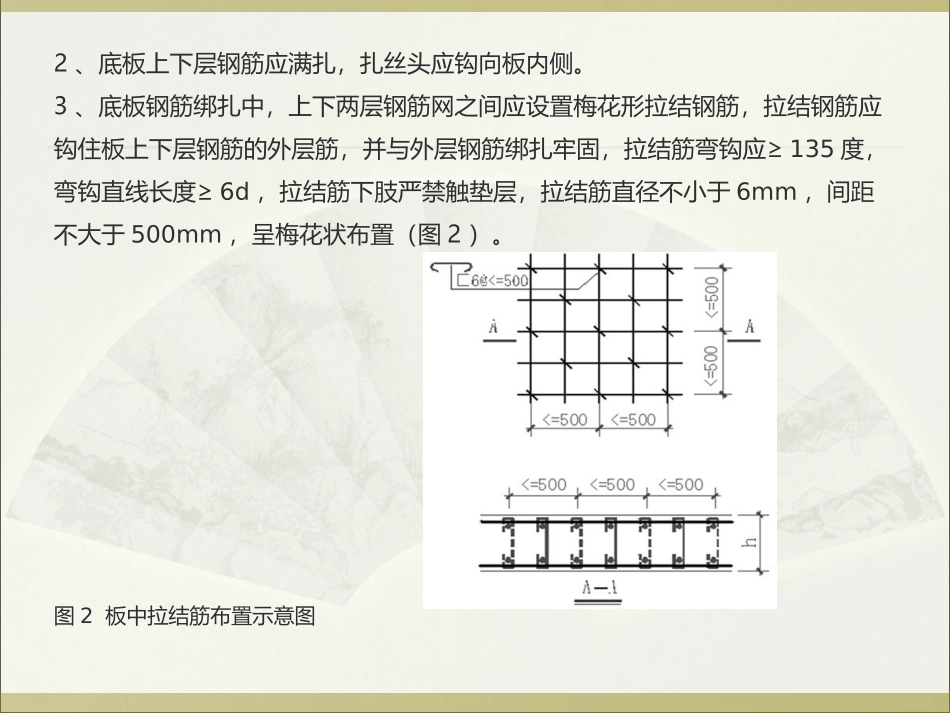

地下人防工程质量通病地下人防工程质量通病的预防措施的预防措施二0一三年五月土建部分质量通病防治措施土建部分质量通病防治措施（一）、底板部分1、根据底板荷载主要系由下向上承受水压力、人防等效静载等荷载，底板上层钢筋一般从底板梁上层主筋下穿越（图1）。图1底板反梁配筋构造图2、底板上下层钢筋应满扎，扎丝头应钩向板内侧。3、底板钢筋绑扎中，上下两层钢筋网之间应设置梅花形拉结钢筋，拉结钢筋应钩住板上下层钢筋的外层筋，并与外层钢筋绑扎牢固，拉结筋弯钩应≥135度，弯钩直线长度≥6d，拉结筋下肢严禁触垫层，拉结筋直径不小于6mm，间距不大于500mm，呈梅花状布置（图2）。图2板中拉结筋布置示意图4、非活置式人防门中，钢筋砼人防门门槛建筑高度一般为150mm（最低可120mm），钢结构人防门门槛根据具体型号为30mm～200mm不等。活置式人防门门槛要求底板找平层厚度不小于100mm。固定人防门门槛和活置式人防门门槛通常做法如图3a、3b。图3a固定门槛的配筋图3b活置式门槛的配筋5、防护密闭门、密闭门、悬板活门等钢门框的下角2（或3）根16（长度1.1m）斜向钢筋应预埋同底板混凝土一起浇筑（图4）。（二）、墙体部分1、人防工程混凝土墙体施工时不容许在人防墙体上留置垂直施工缝，水平施工缝应设在高出底板表面不小于500mm的墙体上，当墙体上有孔洞时，施工缝距离洞边缘不应小于300mm（图5）。图5墙体水平施工缝2、人防墙体钢筋绑扎及拉结筋设置要求同底板。3、人防工程墙体施工时，临空墙、门框墙的模板安装，其固定模板的对拉螺栓上严禁采用套管、混凝土预制件等。4、防护门门框墙水平筋为受力筋，应配置在外侧，且门框墙受力筋应封闭，水平受力筋闭合点应与门框城对角线设置（图6）。图6门框墙钢筋布置示意图5、当门框上挡墙较高时，上挡墙下缘一般需设置加强梁，该梁两端应锚入两侧的结构构件，而不能悬空。6、人防工程墙体的竖向插筋应与底板钢筋一起绑扎到位，并应通过构造措施将各构件互相锚固成为一个整体，战时共同抵抗核爆冲击波（图7a、7b、7c）。图7a外墙与底板钢筋锚固示意图图7b内墙与底板钢筋锚固示意图图7c临空墙与底板钢筋锚固示意图7、人防工程钢筋混凝土墙体钢筋连接构造（图8a、8b、8c）。图8c“十”形节点构造图8a“L”形节点构造图8b“T”形节点构造（三）、顶板部分1、人防墙体钢筋绑扎及拉结筋设置要求同底板。2、在人防门开启方向、战时封堵侧、柴油电站内柴油发电机组上方顶板应预埋用于安装、检修用的吊钩，吊钩应位于人防门中间位置，离墙距离安装RFJ01-2008相关要求，吊钩要求采用光圆钢筋，并与顶板上层钢筋固定（图9）。图9吊钩安装示意图3、内、外墙钢筋与顶板钢筋应互相锚固形成整体（图11a、11b、11c）。设备安装部分质量通病防治措施设备安装部分质量通病防治措施（一）、通风空调部分1、墙体内预埋的通风短管壁厚不应小于3mm。2、密闭阀门应采用双链杆密闭阀门。3、防空地下室口部的（防护）密闭门的门框墙上均需设置气密测量管，气密测量管要求两端出墙50mm，其两端防护密闭措施有管帽、丝堵、盖板（加橡胶垫密封）三种。4、穿过防护密闭墙的通风管，应采取可靠地防护密闭措施，并应在土建施工时一次性预埋到位（图11a、11b、11c）。（二）、给排水部分1、防空地下室的每个口部都设置了防护排水系统，它由集水井、排水管、防爆地漏等组成，底板施工时，该系统应将防爆地漏与钢管接好预埋进底板设计标高，然后再浇注混凝土底板混凝土，防爆地漏的顶面应低于该处找平地面5-10毫米（图12）。2、口部冲洗栓或冲洗水龙头的供水管管径不小于25mm,且平时应预埋、安装到位（图13a、13b）。3、与地下室无关的管道（指平时和战时均不为地下室服务的管道）不宜穿过人防维护结构。4、凡进入防空地下室的管道及其穿过的人防维护结构，均应采取防护密闭措施，穿过防空地下室顶板、临空墙和门框墙的管道，其公称直径不宜大于150mm。5、给水管和排水管穿过人防工程围护结构时，应在其内侧加装公称压力不小于1.0Mpa的防护阀门，穿两个防护单元之间的分隔墙时，应在其两侧加装公称压力不小于1.0Mpa的防护阀门，防护阀门应采用阀芯为不锈钢或铜材质...
