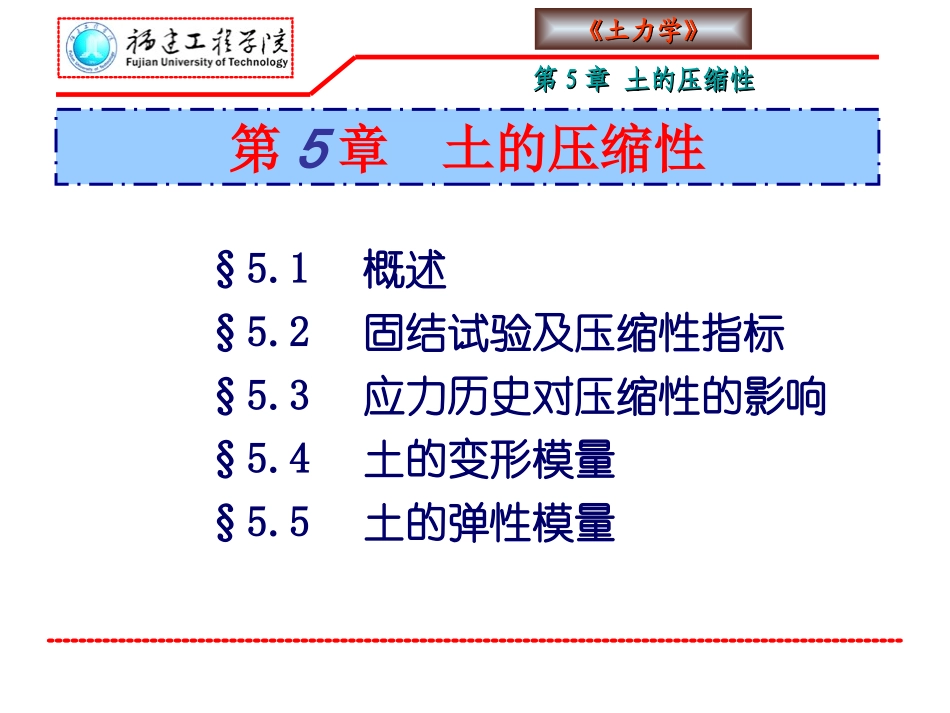

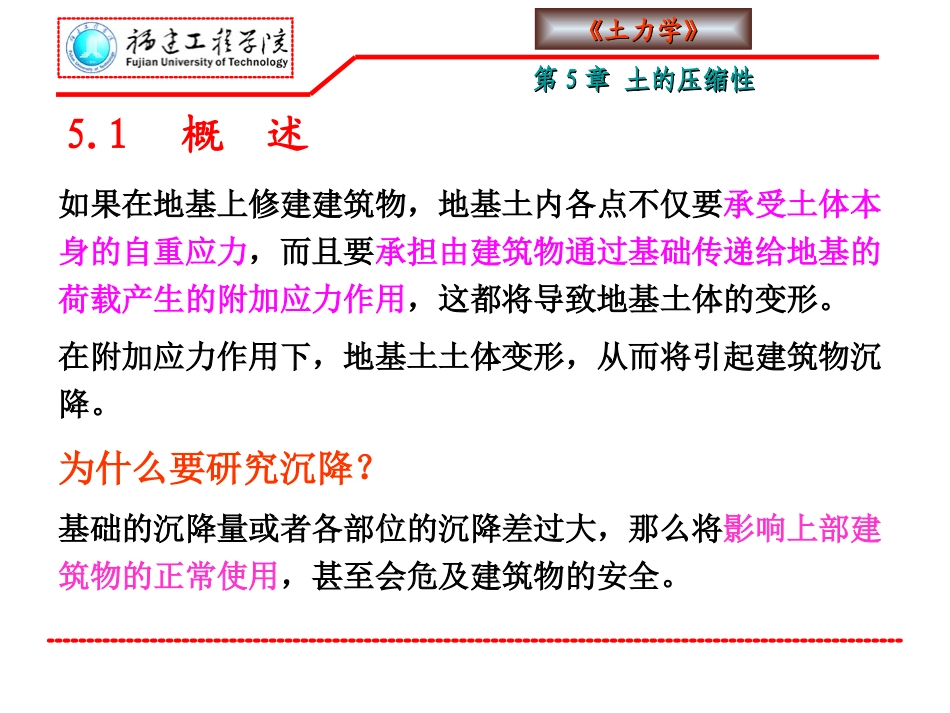

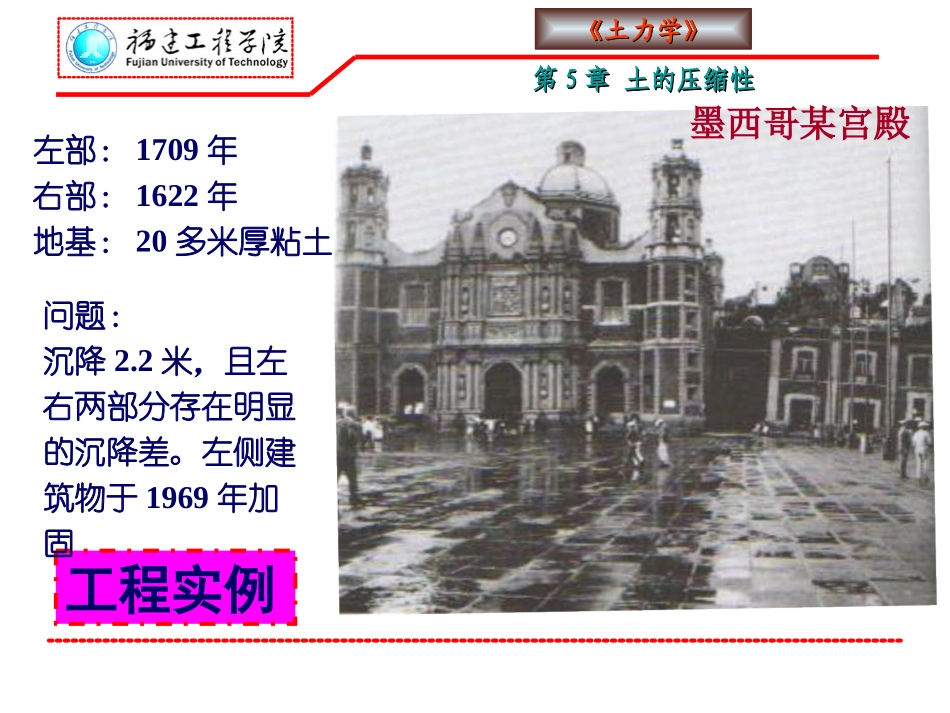

《土力学》《土力学》第第55章土的压缩性章土的压缩性第5章土的压缩性§5.1概述§5.2固结试验及压缩性指标§5.3应力历史对压缩性的影响§5.4土的变形模量§5.5土的弹性模量《土力学》《土力学》第第55章土的压缩性章土的压缩性5.1概述如果在地基上修建建筑物，地基土内各点不仅要承受土体本身的自重应力，而且要承担由建筑物通过基础传递给地基的荷载产生的附加应力作用，这都将导致地基土体的变形。在附加应力作用下，地基土土体变形，从而将引起建筑物沉降。为什么要研究沉降？基础的沉降量或者各部位的沉降差过大，那么将影响上部建筑物的正常使用，甚至会危及建筑物的安全。《土力学》《土力学》第第55章土的压缩性章土的压缩性墨西哥某宫殿左部：1709年右部：1622年地基：20多米厚粘土工程实例问题：沉降2.2米，且左右两部分存在明显的沉降差。左侧建筑物于1969年加固《土力学》《土力学》第第55章土的压缩性章土的压缩性Kiss由于沉降相互影响，两栋相邻的建筑物上部接触《土力学》《土力学》第第55章土的压缩性章土的压缩性基坑开挖，引起阳台裂缝《土力学》《土力学》第第55章土的压缩性章土的压缩性新建筑引起原有建筑物开裂《土力学》《土力学》第第55章土的压缩性章土的压缩性高层建筑物由于不均匀沉降而被爆破拆除《土力学》《土力学》第第55章土的压缩性章土的压缩性建筑物立面高差过大《土力学》《土力学》第第55章土的压缩性章土的压缩性47m3915019419917587沉降曲线(mm)建筑物过长：长高比7.6:1长高比过大的建筑物因不均匀沉降墙体产生裂缝中部沉降大——“八”字形裂缝《土力学》《土力学》第第55章土的压缩性章土的压缩性土的压缩性：土在压力作用下体积缩小的特性。土的压缩可以只看做是土中水和气体从孔隙中被挤出；土颗粒相应发生移动，重新排列，靠拢挤紧，土孔隙体积减小；饱和土则主要是孔隙水的挤出。基本概念土的压缩变形的快慢与土的渗透性有关透水性大的饱和无粘性上，完成压缩变形的过程短；而透水性小的饱和粘性土，压缩变形稳定所需的时间长。土的固结：土体在外力作用下，压缩随时间增长的过程。压缩性试验室内试验方法——压缩试验现场测试——荷载试验。《土力学》《土力学》第第55章土的压缩性章土的压缩性5.2固结试验及压缩性指标（一）固结试验及压缩曲线（1）试验简介支架加压设备固结容器变形测量百分表加压上盖试样透水石护环环刀压缩容器《土力学》《土力学》第第55章土的压缩性章土的压缩性（2）利用受压前后土粒体积不变和土样截面面积不变两个条件，可求土样压缩稳定后孔隙比ei式中e0为土的初始孔隙比，可由土的三个基本实验指标求得，即1)1(00wswde0011:(1):(1)SSVeHAVeHA受压前受压后001111HHVsAAee0011110001101111VsAHHsHseeeeeeH受压前后，不变《土力学》《土力学》第第55章土的压缩性章土的压缩性根据固结试验各级荷载pi相应的稳定压缩量Si，可求得相应孔隙比eie1e0固体颗粒孔隙i00i0ee(1e)S/H建立压力p与相应的稳定孔隙比的关系曲线，称为土的压缩曲线。（3）压缩曲线（e-p曲线）的绘制《土力学》《土力学》第第55章土的压缩性章土的压缩性两种绘制方式:a、普通坐标绘制b、半对数直角坐标绘制e-p曲线特征：①曲线初始段较陡，土的压缩量较大;曲线后段逐渐平缓，土的压缩量随之减小②不同的土类，压缩曲线的形态有别。密实砂土的e-p曲线比较平稳；软粘土的e-p曲线较陡，说明土的压缩性较高。《土力学》《土力学》第第55章土的压缩性章土的压缩性（二）压缩性指标评价土体的压缩性通常有如下指标：压缩系数压缩指数压缩模量体积压缩系数回弹模量《土力学》《土力学》第第55章土的压缩性章土的压缩性（（11）土的压缩系数）土的压缩系数αα——e-p曲线上任一点处的斜率，当压力变化范围不大时，可将M1M2一小段曲线用割线来表示。1221tanppeepe（5-4）图5-4由e-p曲线确定压缩系数α思考：P1、P2的意义？《土力学》《土力学》第第55章土的压缩性章土的压缩性p1、p2的确定与压缩性的评价工程实践中，通常采用压力间隔p1=100kPa至p2=...
