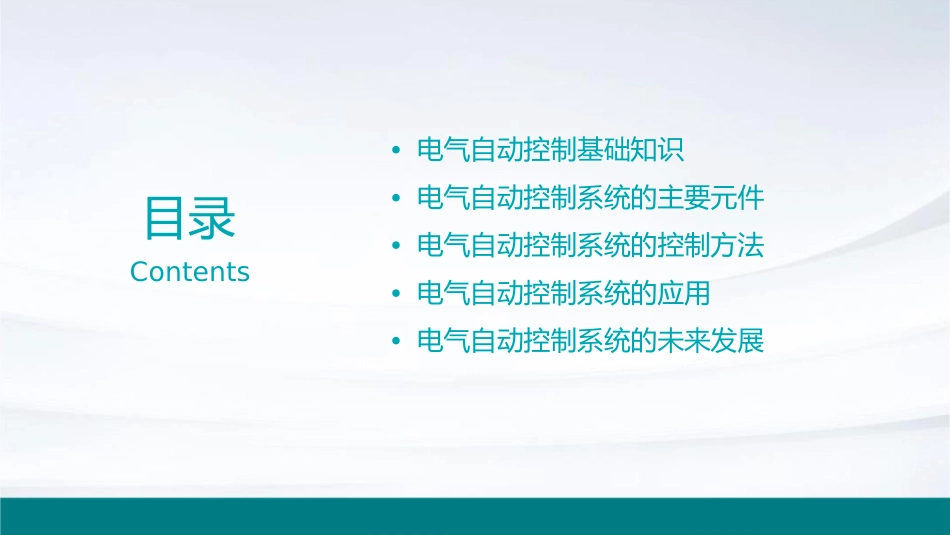

电气自动控制知识课件•电气自动控制基础知识•电气自动控制系统的主要元件•电气自动控制系统的控制方法•电气自动控制系统的应用•电气自动控制系统的未来发展目录Contents01电气自动控制基础知识电气自动控制系统的基本组成控制装置执行机构用于接收输入信号，根据设定的程序或算法处理信号，输出控制指令。根据控制装置发出的控制指令，驱动被控对象进行相应的动作。检测装置反馈环节用于检测被控对象的各种参数，如温度、压力、流量等，并将检测到的信号传输给控制装置。将检测装置检测到的被控对象参数反馈给控制装置，以便控制装置根据反馈信号调整控制指令。电气自动控制系统的分类010203开环控制系统闭环控制系统复合控制系统输出只受输入的控制，不受输出的影响。输出信号通过反馈环节影响输入信号，形成闭环控制。同时具有开环和闭环控制系统的特点。电气自动控制系统的基本功能自动调节自动保护根据设定的参数或目标值，自动调节被控对象的参数，使其保持在设定范围内。当被控对象出现异常情况时，自动控制系统能够及时发出警报或采取保护措施。自动报警自动记录和显示当被控对象出现异常情况时，自动控制系统能够通过声、光等方式发出报警信号。自动控制系统能够记录被控对象的运行数据和状态，并通过显示装置显示出来，方便用户查看和监控。02电气自动控制系统的主要元件传感器传感器分类根据被控对象的物理量不同，传感器可分为温度传感器、压力传感器、位移传感器、速度传感器等。传感器传感器是电气自动控制系统的“感知器官”，能够感知被控对象的物理量变化，并将其转换为电信号，传递给控制器。传感器特性传感器的特性包括线性度、灵敏度、迟滞性、重复性、漂移等，这些特性直接影响传感器的测量精度和稳定性。控制器控制器控制器是电气自动控制系统的“大脑”，根据输入的电信号和设定的参数，经过计算和处理，输出控制信号，驱动执行器动作。控制器分类控制器可分为模拟控制器和数字控制器，按结构可分为单回路控制器和多回路控制器。控制器参数控制器的参数包括控制精度、响应速度、稳定性等，这些参数的选择直接影响控制系统的性能。执行器执行器执行器是电气自动控制系统的“手”，根据控制器的控制信号，驱动被控对象进行相应的动作。执行器分类执行器可分为电动执行器、气动执行器和液压执行器等。执行器选择选择合适的执行器需要考虑被控对象的特性、控制信号的类型和大小、环境条件等因素。检测元件010203检测元件检测元件分类检测元件选择检测元件是电气自动控制系统中用于检测被控对象状态或参数的元件。检测元件可分为温度检测元件、压力检测元件、位移检测元件等。选择合适的检测元件需要考虑被测对象的特性、测量精度和稳定性要求等因素。03电气自动控制系统的控制方法开环控制总结词开环控制是一种简单的控制方式，其控制过程不依赖于被控制对象的反馈信息。详细描述开环控制系统的输出只受输入的调节，输入一旦确定，输出基本不会发生变化。因此，开环控制系统不能对被控量进行精确的控制，只能通过预先设定好的规则进行调节。闭环控制总结词闭环控制是一种基于反馈机制的控制方式，通过比较实际输出与期望输出的偏差来调整输入。详细描述闭环控制系统在输出端设置一个反馈环节，将输出信号反馈给控制器，控制器根据反馈信号与期望输出的比较结果来调整输入，以减小偏差。因此，闭环控制系统能够更好地应对外部干扰和系统参数变化，实现精确控制。复合控制总结词复合控制是一种结合了开环和闭环控制的控制方式，通过综合利用两种控制方式的优点来提高控制性能。详细描述复合控制系统通常先通过开环控制方式粗略调节被控量，再通过闭环控制方式对被控量进行精确调整。这种控制方式能够充分发挥开环控制和闭环控制的优点，提高系统的动态特性和稳态精度。04电气自动控制系统的应用工业自动化生产线的自动化控制通过电气自动控制系统，实现对生产线上的设备进行精确控制，提高生产效率。工业机器人利用电气自动控制系统，控制工业机器人的运动轨迹、姿态和动作，实现自动化生产。智能制造通过电气自动控制系统，实现生产过程的智能化和信息化，提...
