冷缩式电缆中间接头制作VIP免费

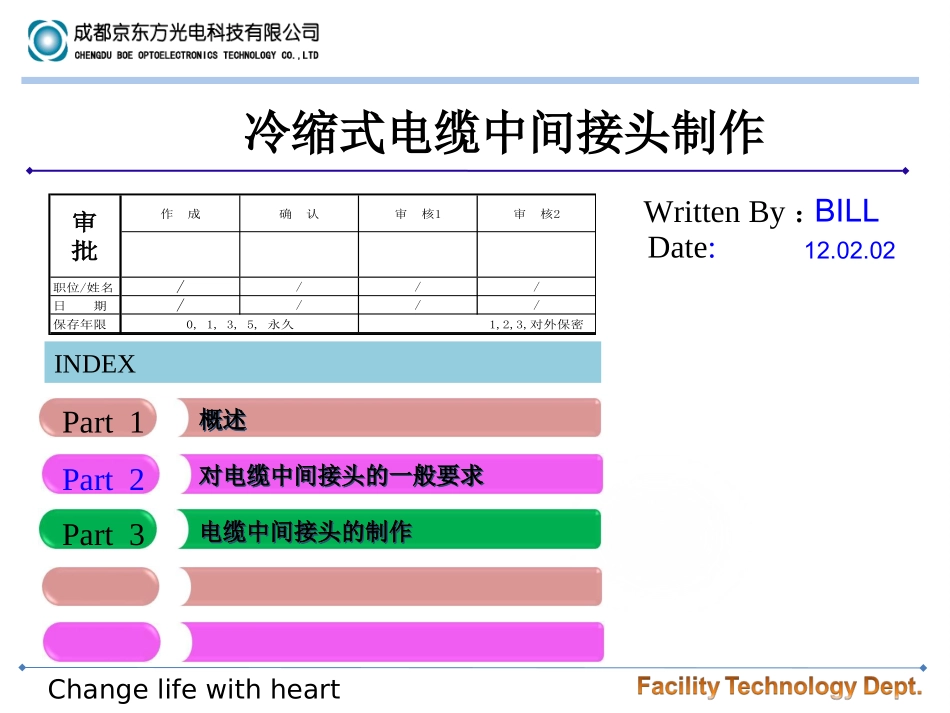

ChangelifewithheartWrittenBy：Date:冷缩式电缆中间接头制作BILL12.02.02Part1Part2Part3INDEX职位/姓名日期保存年限0,1,3,5,永久审核1//1,2,3,对外保密//////审批作成确认审核2概述概述对电缆中间接头的一般要求对电缆中间接头的一般要求电缆中间接头的制作电缆中间接头的制作2ChangelifewithheartPart1概述概述在电网运行或改造过程中，10kV及以下的交联聚乙烯电力电缆是不可或缺的重要组成部分，并且在施工过程中有时碰到要进行终端接线和中间接头。而接线和接头的好坏直接关系到电缆能否安全运行，稍有不慎就会引起故障，有时甚至会造成大面积停电、给国家和人民的生命财产造成损失。由于交联聚乙烯电力电缆具有很好的耐热性能和机械性能，并且保持了优良的电气性能，在城网改造中被广泛采用。今天我们就探讨一下保证10kV及以下电缆中间接头安全运行的一般要求和介绍交联聚乙烯电缆的冷缩式中间接头的制作工艺。3ChangelifewithheartPart1概述概述一、高压电缆结构简介4ChangelifewithheartPart1概述概述二、冷缩式中间接头附件简介5ChangelifewithheartPart1概述概述三、冷缩式中间接头产品详细描述众所周知，弹性橡胶材料具有“弹性记忆”特性，犹如弹簧。冷缩技术又称预扩张技术，即采用机械手段将成型的橡胶件在其弹性范围内预先撑开，然后套入塑料线芯加以固定。安装简便只需在正确安装位置上抽出衬管塑带即可。弹性橡胶体便迅速收缩并紧箍于所需安装部位。四、冷缩式中间接头附件特点型号:JIS冷缩式中间接头标准：GB5589IEEEStd48GB14315用途：适用于电压3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、12/24kV、21/35kV、26/35kV的单芯或三芯XLPE交联聚乙烯绝缘及橡胶绝缘电力电缆，起连接。密封和绝缘作用。6ChangelifewithheartPart1概述概述采用冷缩技术,无需动火及特殊工具,也无逐件套入的麻烦，只需轻轻抽取芯绳，接地采用恒力弹簧，无需焊接或铜绑线，施工省时省力而且省空间，对于施工空间狭小的场所，尤其适合。每套产品独立包装,均配有图文并茂的安装说明和组件清单。特点：7ChangelifewithheartPart2对电缆中间接头的一般要求对电缆中间接头的一般要求与电缆本体相比，电缆中间接头是薄弱环节，大部分电缆线路故障发生在这里，也就是说电缆中间接头质量的好坏直接影响到电缆线路的安全运行。为此，电缆中间接头应满足下列要求：8ChangelifewithheartPart3电缆中间接头的制作电缆中间接头的制作(1)切割塑料外套：将需要连接的电缆两端头重叠，比好位置，切除塑料外套，一般从末端到剖塑口的距离为800mm(短端为600mm)。9ChangelifewithheartPart3(2)锯铠装层：在离剖塑口20mm处扎绑线，在绑线上侧将钢甲锯掉，在锯口处将统包带及相间填料切除。电缆中间接头的制作电缆中间接头的制作10Changelifewithheart(3)剥除电缆内护套：在剥除电缆内护套时，注意控制力度，以防伤及电缆绝缘层。Part3Part3电缆中间接头的制作电缆中间接头的制作11Changelifewithheart电缆中间接头的制作(4)剥除屏蔽层：将电缆屏蔽层外的塑料带和纸带剥去，在准备切断屏蔽的地方用金属线扎紧，而后将屏蔽层剥除并切断，并且要将切口尖角向外返折。Part3Part312ChangelifewithheartPart3(5)剥离半导体层：在剥除半导体层时，要注意控制力度，以防伤及电缆绝缘层。电缆中间接头的制作电缆中间接头的制作13ChangelifewithheartPart3(6)压接导体：将电缆绝缘线芯的绝缘按连接套管二分之一的长度剥除，而后插入连接管压接，并用锉刀将连接管突起部分锉平、擦试干净。（注意：应用美工刀在绝缘层顶端削出45度坡口，并用砂纸打磨光滑)电缆中间接头的制作电缆中间接头的制作14ChangelifewithheartPart3注意：在压接连接套管前应把冷缩电缆头主体套入长（800mm）端，把铜屏蔽网套入短（600mm）端。电缆中间接头的制作电缆中间接头的制作15ChangelifewithheartPart3（7）量取收缩标记：由半导体层向外量取15mm，并用PVC胶布包好，作为收缩标记。(8)清洁绝缘表面：将靠近连接管端头的绝缘削成圆锥形，用电缆清洁纸揩净绝缘表面，并均匀涂抹硅脂。（9）收缩冷缩头主体电缆中间接头的制作电缆中...
