110KV降压变电站电气部分设计说明VIP免费

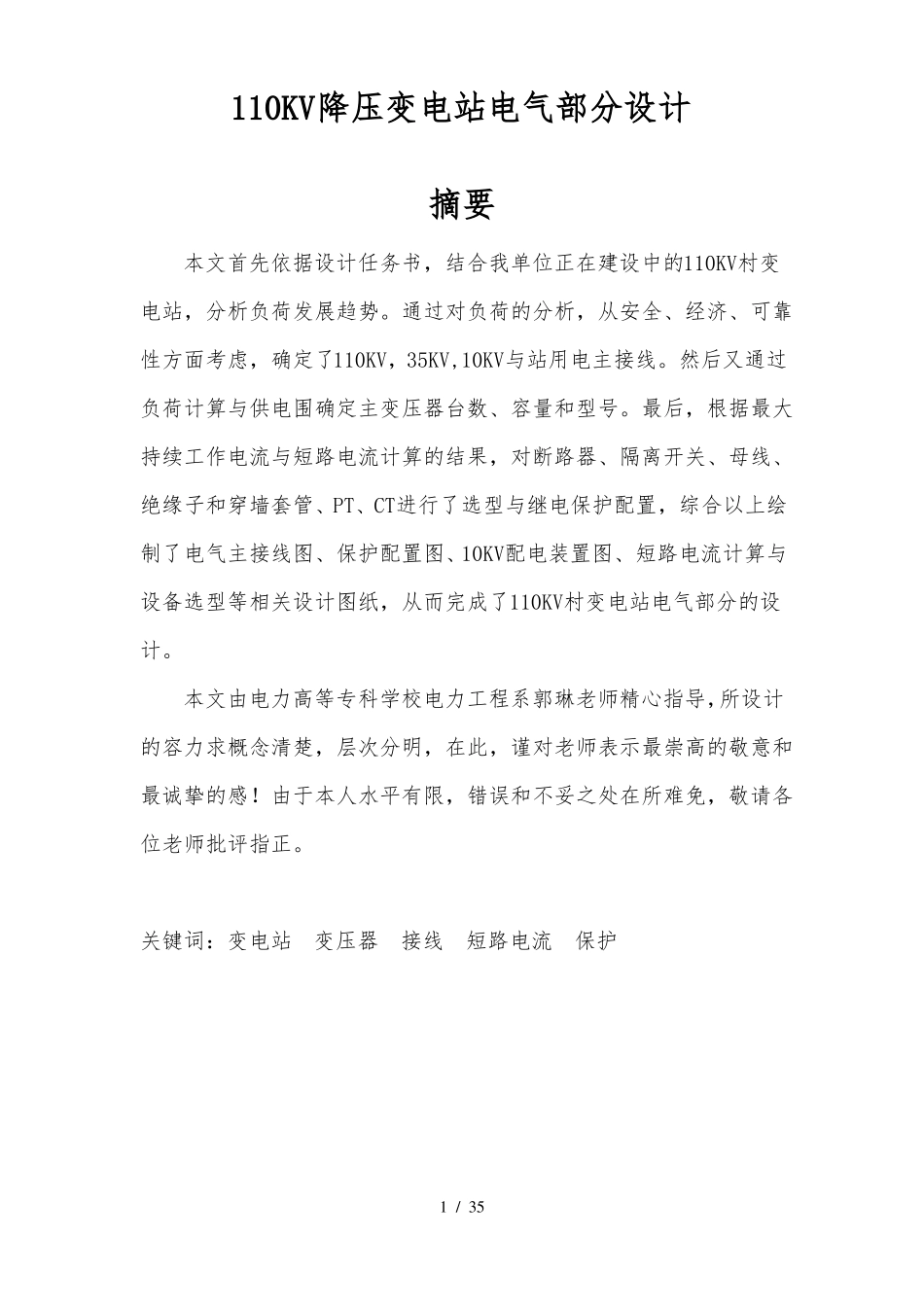

110KV降压变电站电气部分设计说明_第1页
1/35

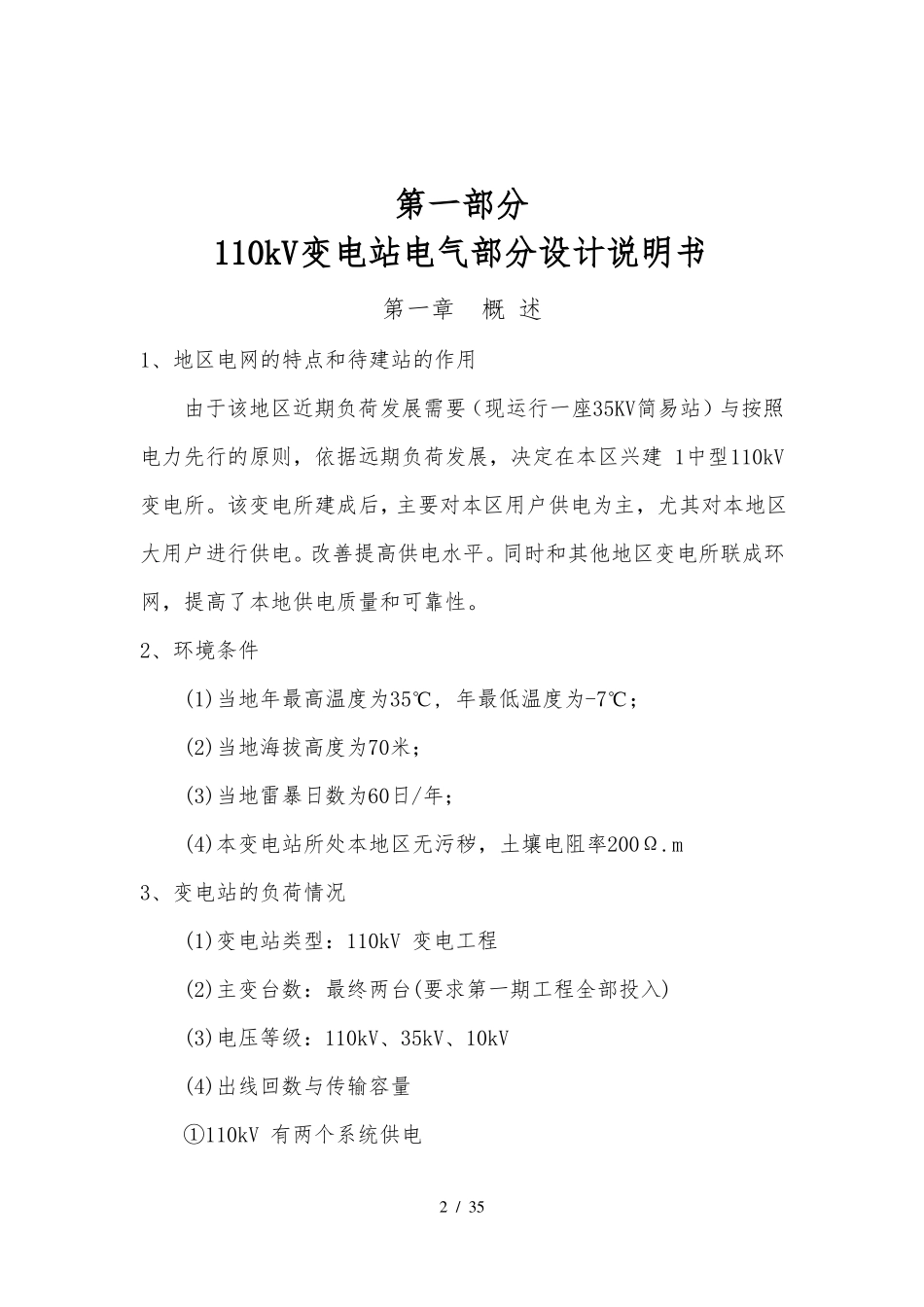

110KV降压变电站电气部分设计说明_第2页
2/35

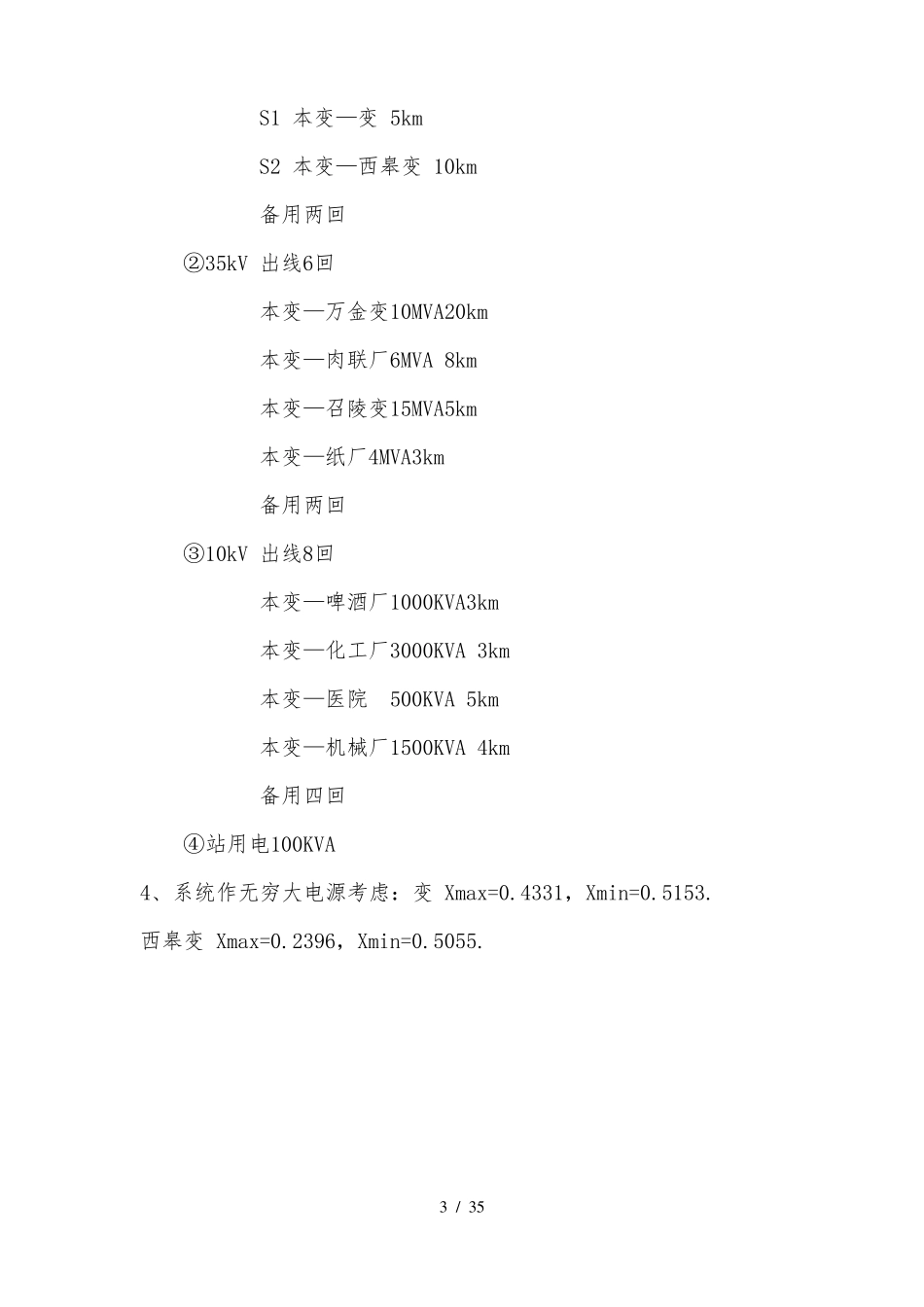

110KV降压变电站电气部分设计说明_第3页
3/35
110KV降压变电站电气部分设计摘要本文首先依据设计任务书,结合我单位正在建设中的110KV村变电站,分析负荷发展趋势。通过对负荷的分析,从安全、经济、可靠性方面考虑,确定了110KV,35KV,10KV与站用电主接线。然后又通过负荷计算与供电围确定主变压器台数、容量和型号。最后,根据最大持续工作电流与短路电流计算的结果,对断路器、隔离开关、母线、绝缘子和穿墙套管、PT、CT进行了选型与继电保护配置,综合以上绘制了电气主接线图、保护配置图、10KV配电装置图、短路电流计算与设备选型等相关设计图纸,从而完成了110KV村变电站电气部分的设计。本文由电力高等专科学校电力工程系郭琳老师精心指导,所设计的容力求概念清楚,层次分明,在此,谨对老师表示最崇高的敬意和最诚挚的感!由于本人水平有限,错误和不妥之处在所难免,敬请各位老师批评指正。关键词:变电站变压器接线短路电流保护1/35第一部分110kV变电站电气部分设计说明书第一章概述1、地区电网的特点和待建站的作用由于该地区近期负荷发展需要(现运行一座35KV简易站)与按照电力先行的原则,依据远期负荷发展,决定在本区兴建1中型110kV变电所。该变电所建成后,主要对本区用户供电为主,尤其对本地区大用户进行供电。改善提高供电水平。同时和其他地区变电所联成环网,提高了本地供电质量和可靠性。2、环境条件(1)当地年最高温度为35℃,年最低温度为-7℃;(2)当地海拔高度为70米;(3)当地雷暴日数为60日/年;(4)本变电站所处本地区无污秽,土壤电阻率200Ω.m3、变电站的负荷情况(1)变电站类型:110kV变电工程(2)主变台数:最终两台(要求第一期工程全部投入)(3)电压等级:110kV、35kV、10kV(4)出线回数与传输容量①110kV有两个系统供电2/35S1本变—变5kmS2本变—西皋变10km备用两回②35kV出线6回本变—万金变10MVA20km本变—肉联厂6MVA8km本变—召陵变15MVA5km本变—纸厂4MVA3km备用两回③10kV出线8回本变—啤酒厂1000KVA3km本变—化工厂3000KVA3km本变—医院500KVA5km本变—机械厂1500KVA4km备用四回④站用电100KVA4、系统作无穷大电源考虑:变Xmax=0.4331,西皋变Xmax=0.2396,Xmin=0.5055.3/35Xmin=0.5153.第二章电气主接线设计现代电力系统是一个巨大的、严密的整体。各类发电厂、变电站分工完成整个电力系统的发电、变电和配电的任务。其主接线的好坏不仅影响到发电厂、变电站和电力系统本身,同时也影响到工农业生产和人民日常生活。因此,发电厂、变电站主接线必须满足以下基本要求。1、运行的可靠断路器检修时是否影响供电;设备和线路故障检修时,停电数目的多少和停电时间的长短,以与能否保证对重要用户的供电。2、具有一定的灵活性主接线正常运行时可以根据调度的要求灵活的改变运行方式,达到调度的目的,而且在各种事故或设备检修时,能尽快地退出设备。切除故障停电时间最短、影响围最小,并且在检修时可以保证检修人员的安全。3、操作应尽可能简单、方便主接线应简单清晰、操作方便,尽可能使操作步骤简单,便于运行人员掌握。复杂的接线不仅不便于操作,还往往会造成运行人员的误操作而发生事故。但接线过于简单,可能又不能满足运行方式的需要,而且也会给运行造成不便或造成不必要的停电。4、经济上合理4/35主接线在保证安全可靠、操作灵活方便的基础上,还应使投资和年运行费用小,占地面积最少,使其尽地发挥经济效益。5、应具有扩建的可能性由于我国工农业的高速发展,电力负荷增加很快。因此,在选择主接线时还要考虑到具有扩建的可能性。变电站电气主接线的选择,主要决定于变电站在电力系统中的地位、环境、负荷的性质、出线数目的多少、电网的结构等。2.1110kV电气主接线由于此变电站是为了某地区电力系统的发展和负荷增长而拟建的。那么其负荷为地区性负荷。变电站110kV侧和10kV侧,均为单母线分段接线。110kV~220kV出线数目为5回与以上或者在系统中居重要地位,出线数目为4回与以上的配电装置。在采用单母线、分段单母线或双母线的35kV~110kV系统中,当不允许停电检修断路器时,可设置旁路母线。根据以上分析、组合,保留下面两种可能接线方案,如图2.1与图2.2所示。5/35图2.1单母...
