光控灯——制作VIP免费

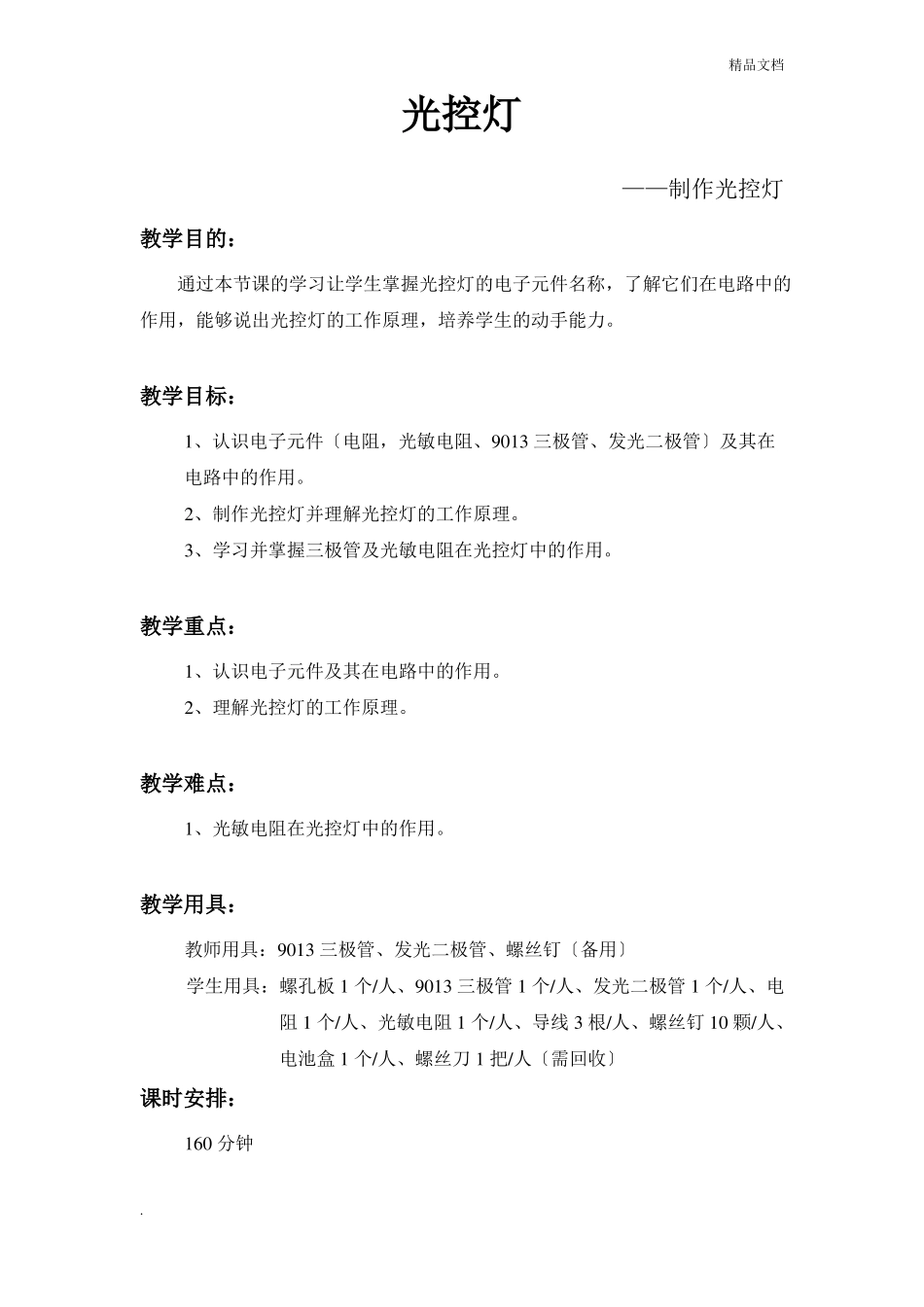

精品文档光控灯——制作光控灯教学目的：通过本节课的学习让学生掌握光控灯的电子元件名称，了解它们在电路中的作用，能够说出光控灯的工作原理，培养学生的动手能力。教学目标：1、认识电子元件〔电阻，光敏电阻、9013三极管、发光二极管〕及其在电路中的作用。2、制作光控灯并理解光控灯的工作原理。3、学习并掌握三极管及光敏电阻在光控灯中的作用。教学重点：1、认识电子元件及其在电路中的作用。2、理解光控灯的工作原理。教学难点：1、光敏电阻在光控灯中的作用。教学用具：教师用具：9013三极管、发光二极管、螺丝钉〔备用〕学生用具：螺孔板1个/人、9013三极管1个/人、发光二极管1个/人、电阻1个/人、光敏电阻1个/人、导线3根/人、螺丝钉10颗/人、电池盒1个/人、螺丝刀1把/人〔需回收〕课时安排：160分钟.精品文档课堂流程：一、情境导入：(5分钟)师：同学们有没有发现，一些马路旁边的路灯非常的奇怪，每当到了黄昏天色暗了下来，它们就自动亮了起来；而当早晨天亮了的时候，它们又自动的熄灭了，真是神奇啊！同学们知道其中的奥秘吗？生：······师：在漆黑的夜晚，走廊或房间内的照明灯开关在哪里？门铃或门锁的开关按钮在哪里？这些真的很不好找到，那怎么办呢？生：······师：今天我们就来自己动手做一盏闪闪发光的“夜明珠〞。根据光线明亮，“夜明珠〞会自动熄灭，既省电又有趣。二、课程讲解：〔35分钟〕【教师演示实验一】〔15分钟〕师：首先大家看下，我们既然要做光控灯就需要很多电子元件，现在由老师一一向大家介绍它们吧！生：······师：〔分别示意以下各种电子元件，可边发边讲解，可搭配图形〕螺孔板：螺孔板是制作电子线路的底板，使用平安，方便。螺孔板上有111个螺孔，呈“品〞字形排列。电阻：各种材料对它所通过的电流都呈现有一定的阻力，这种阻力称为电阻。具有电阻这种物理性质的实体〔元件〕叫做电阻器〔简单地说就是有阻值的导体〕。三极管：三极管的三个极，平面朝向自己，三条腿分别称为发射极〔e〕、基极〔b〕、和集电极〔c〕。发射极上的箭头表示流过三极管的电流方向。三极管在电路中具有放大作用和开关作用。.精品文档光敏电阻器：一种对光敏感的元件，它的电阻值能随着外界光照强弱〔明暗〕变化而变化。它在无光照射时，呈高阻状态；当有光照射时，其电阻值迅速减小。温馨提示：在介绍各种电子元件时可以用一些儿童话的语言，比方讲电阻时可以说电阻就好似电路中的交通警察，能够将电路中的电流控制在一定范围内等。而每个电子元件的作用在此课略微讲解，等光控灯制作完成后再详细讲解，此处意在让学生认识电子元件。生：······师：〔依次让学生认识后可以采取反问形式，看看学生是否记住。〕生：······师：认识过这些电子元件后，我们就一起来制作光控灯吧。三、动手实践：〔110分钟〕师：我们一起熟悉下光控灯有哪些电子元件，螺孔板1个、9013三极管1个、发光二极管1个、电阻1个、光敏电阻1个、导线3根、螺钉10个、电池盒1个、螺丝刀1把，电池2节。并把它们整齐的摆在桌子上。都摆整齐了吗？生：摆整齐了。师：好，接下来，我们一起来制作光控灯。制作流程：1、将电池盒用两个螺丝钉固定在螺孔板第一列五号孔和第三列五号孔上，电池盒导线向上。〔螺孔板横放，列数是从左往右数，孔数是从上往下数〕。2、把三极管的三个极分别插在螺孔板七列四号孔〔集电极〕、七列五号孔〔发射极〕和八列四号孔〔基极〕，注意三极管要保证平面向右。.精品文档3、把发光二极管插在七列一号孔〔长腿、正极〕和七列四号孔〔短腿、负极〕上，将七列四号孔用螺丝固定。4、取两根导线的一端插在第八列四号孔上，用螺丝钉固定。再取一根导线的一端插在第七列五号孔上，用螺丝钉固定。温馨提示：三极管和发光二极管不要过力去拧，容易断哦5、连接三极管基极的两根导线中任选一根导线，把它的另一端插在第十一列一号孔中，并把电阻的一端也插入该孔中，用螺丝钉固定；再把电阻的另一端、发光二极管正极〔长脚〕和电池盒正极〔红线〕插在第七列一号孔中，用螺丝钉固定。6、连接三极管基极的两根导线中的另一根导线一端插在第十一列...
