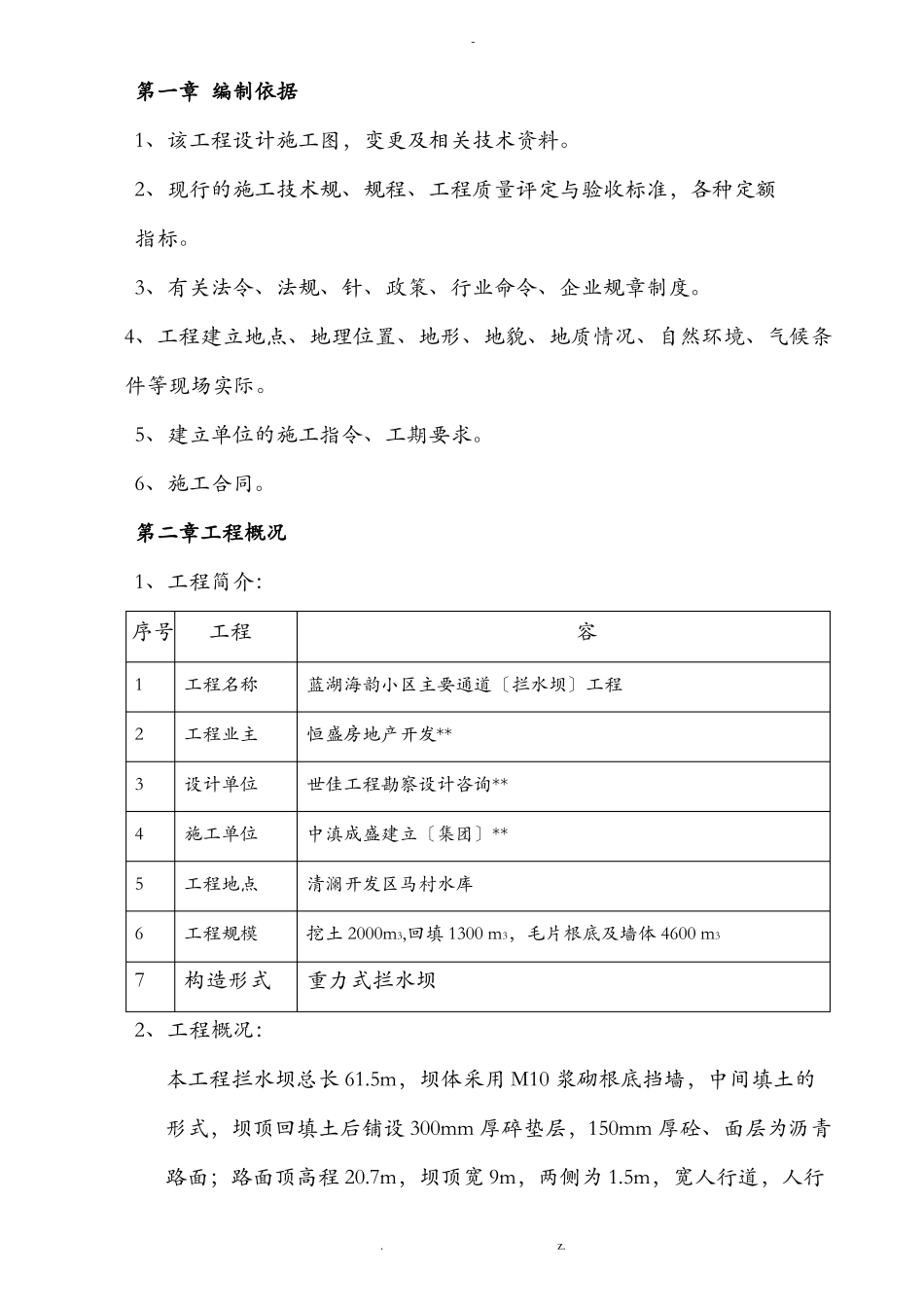

-第一章编制依据1、该工程设计施工图，变更及相关技术资料。2、现行的施工技术规、规程、工程质量评定与验收标准，各种定额指标。3、有关法令、法规、针、政策、行业命令、企业规章制度。4、工程建立地点、地理位置、地形、地貌、地质情况、自然环境、气候条件等现场实际。5、建立单位的施工指令、工期要求。6、施工合同。第二章工程概况1、工程简介：序号123456工程工程名称工程业主设计单位施工单位工程地点工程规模容蓝湖海韵小区主要通道〔拦水坝〕工程恒盛房地产开发**世佳工程勘察设计咨询**中滇成盛建立〔集团〕**清澜开发区马村水库挖土2000m3,回填1300m3，毛片根底及墙体4600m37构造形式重力式拦水坝2、工程概况：本工程拦水坝总长61.5m，坝体采用M10浆砌根底挡墙，中间填土的形式，坝顶回填土后铺设300mm厚碎垫层，150mm厚砼、面层为沥青路面；路面顶高程20.7m，坝顶宽9m，两侧为1.5m，宽人行道，人行.z.-道板每隔7m设一道伸缩缝，缝用油毡填充，人行道中间为6m宽砼路面。坝体由挡水坝段、过流水闸两局部组成，挡水坝长54.4m，中间设一道伸缩缝，缝宽20mm，采用橡胶止水、油毛毡填缝。过流水闸长7.1m,由两1.5m宽的木板闸门控制，闸中墩及底板由C25砼浇筑，闸顶为300mm厚的现浇C30钢筋砼,闸底板顶高程17.8m，出口做消力池长9m，池深0.8m，底采用C30现浇，两侧砌筑M10毛挡土墙，墙顶高程17.4m，池底高程13.6m，墙体勾平缝，大坝墙体外侧采用M10水泥砂浆抹灰，原桥墩四开挖过回填松土，采用抛填块，用5-10履带式挖土机屡次碾压密实。3、工程难点分析：①、该工程位于原马村水库，上面水流量大，特别是遇台风下暴雨，施工期间排水困难。②、原施工桥墩挖基坑后回填土被水浸泡，全是软土、淤泥，给开挖带来难度。③、根底开挖宽度大且为软土淤泥，挖机无法直接开到库底作业。④、毛根底12m宽，高2m；上部墙体下脚3.9m,顶端1.1m，墙体高5.7m，片、砂浆二次运输距离远，且一个断面上的用量大，毛、砂浆运到砌筑需修临时道路。⑤、业主要求的工期很短，且拦水坝的施工质量较高。第三章施工准备一、施工技术准备：1、熟悉施工图纸。2、现场水坝和排水沟位置定位。3、施工现场总平布置〔见附图〕.z.-二、施工场地平整本工程在拦水坝北端设搅拌场，因此用装载机将原有其他施工队的材料移开，将搅拌场推平碾压。三、施工临时水电小区住宅楼为我单位施工，所以只需要在蓝湖海韵一期工程G4栋配电箱接电缆到搅拌场装配电箱一个。施工用水在G4主管上用25PPR接到搅拌场水池。四、物资准备：1材料准备①、本工程的主要材料为砂子、水泥、毛，根据施工图纸及施工预算中的工料分析，编制工程所需材料用量方案，作为备料、供料和确定堆料场面积及组织运输的依据，每天需要毛约150m3,砂60m3，水泥27T。②、组织材料按方案进场，并做好保管工作。2、材料要求①、毛强度不小于Mu40，质应均匀，无裂纹，不易风化，粒径在200~350mm之间。②、水泥选用海岛牌32.5级水泥，水泥进场进时必须有出厂合格检验报告，进场后要进展复检，合格后才使用。③、砂采用万全河的中粗砂，含泥量不大于3%。④、砼全部采用智海砼公司生产的商品砼。3、施工机具准备①、根据施工案中确定的施工法，对施工机具配备的要求、数量以及施工进度安排，编制施工机具需用量方案：序号设备机具名称型号单位数量.z.-123456350混凝土搅拌机蛙式打夯机手推车挖土机50装载机振动器台台台台台台2262124、劳动准备根据工程实际情况与工期要求，劳动力按排为：工30人，杂工10。混凝土工6人。机械工4人，钢筋工3人，模板工5人。第四章主要施工法及施工技术措施〔一〕、施工布署1、根底施工阶段为了考虑排水泄洪，先施工南段根底，再施工北段根底。2、墙体局部考虑每天砌筑毛量大，根底施工完成后，在根底边修两条临时便道〔宽6m,高2m〕，用于堆放毛，用挖机作为拦水坝毛的垂直运输，先施工拦水坝侧墙，等毛用完，再施工坝体外侧墙，这样交替施工，便于毛的供给又能将毛运输到位。等砌筑到1m高时，用汽车运土到无片一边，用挖机将土回填到坝体中，坝体回填土夯实后作为砂浆运输通道。3、施工顺序测量放线土施工毛根底砌筑根底土回填毛墙砌...
