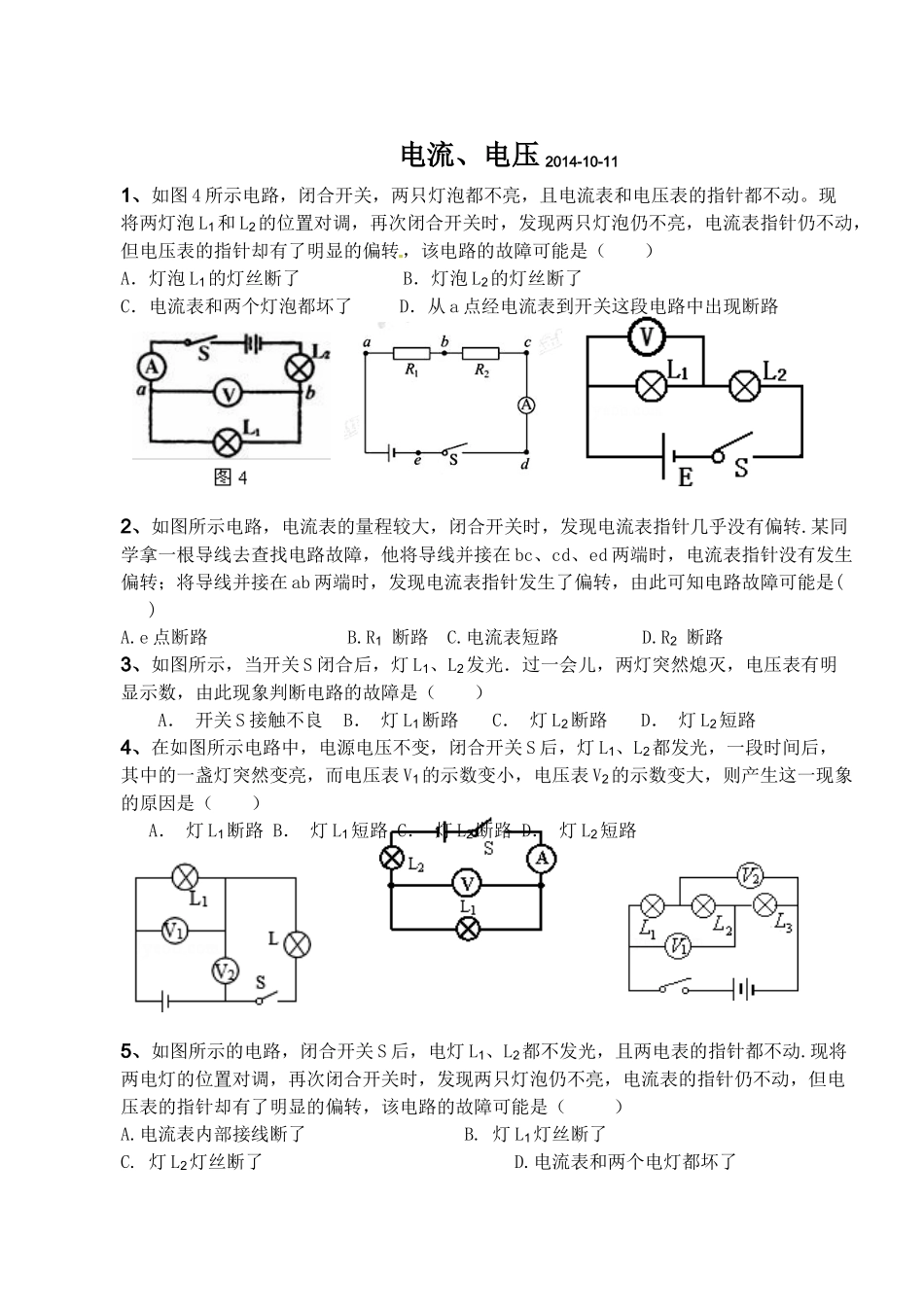

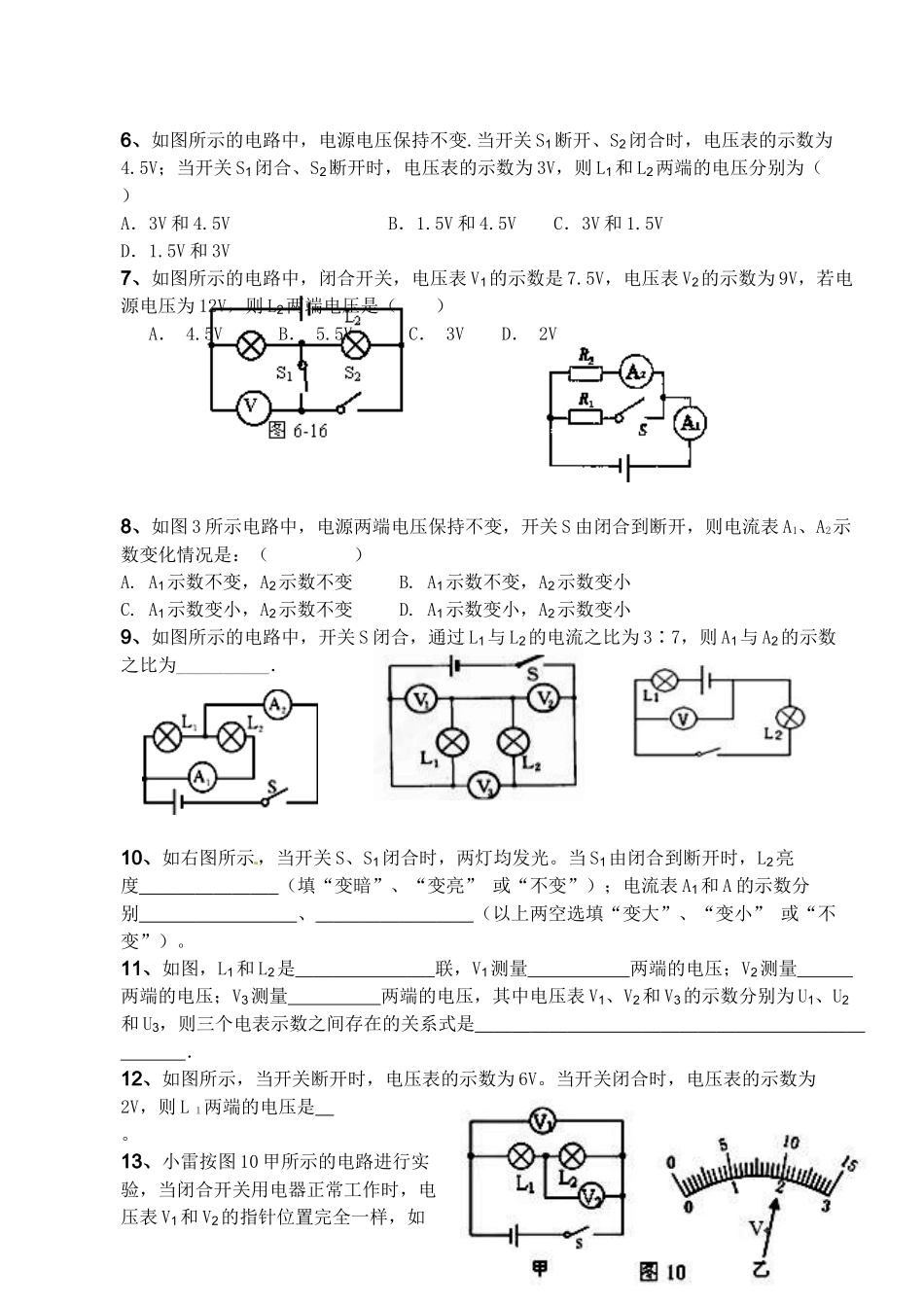

电流、电压2014-10-111、如图4所示电路，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动。现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电流表和两个灯泡都坏了D．从a点经电流表到开关这段电路中出现断路2、如图所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转.某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是()A.e点断路B.R1断路C.电流表短路D.R2断路3、如图所示，当开关S闭合后，灯L1、L2发光．过一会儿，两灯突然熄灭，电压表有明显示数，由此现象判断电路的故障是（）A．开关S接触不良B．灯L1断路C．灯L2断路D．灯L2短路4、在如图所示电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中的一盏灯突然变亮，而电压表V1的示数变小，电压表V2的示数变大，则产生这一现象的原因是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路5、如图所示的电路，闭合开关S后，电灯L1、L2都不发光，且两电表的指针都不动.现将两电灯的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（）A.电流表内部接线断了B.灯L1灯丝断了C.灯L2灯丝断了D.电流表和两个电灯都坏了6、如图所示的电路中，电源电压保持不变.当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V，则L1和L2两端的电压分别为（）A．3V和4.5VB．1.5V和4.5VC．3V和1.5VD．1.5V和3V7、如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（）A．4.5VB．5.5VC．3VD．2V8、如图3所示电路中，电源两端电压保持不变，开关S由闭合到断开，则电流表A1、A2示数变化情况是：（）A.A1示数不变，A2示数不变B.A1示数不变，A2示数变小C.A1示数变小，A2示数不变D.A1示数变小，A2示数变小9、如图所示的电路中，开关S闭合，通过L1与L2的电流之比为3∶7，则A1与A2的示数之比为__________．10、如右图所示，当开关S、S1闭合时，两灯均发光。当S1由闭合到断开时，L2亮度（填“变暗”、“变亮”或“不变”）；电流表A1和A的示数分别、（以上两空选填“变大”、“变小”或“不变”）。11、如图，L1和L2是联，V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．12、如图所示，当开关断开时，电压表的示数为6V。当开关闭合时，电压表的示数为2V，则L１两端的电压是。13、小雷按图10甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图10乙所示，则L1两端的电压为V，L2两端的电压为V。14、张明同学“探究串、并联电路的电流规律实验”的电路如图13所示，当把电流表分别在A、B、C三处时测得电流如下表所示。请你帮他完成如下几项工作：（1）比较右表数据，可以得出结论是：；（2）张明把电流表接入A点，当闭合开关时发现电流表指针如图14所示，出现这种情况的原因是。（3）当张明更换电压不同的电源后，将两个电流表分别接入如图15甲所示的两个位置测量，此时电流表A1和A2读数分别如图15乙所示，请你帮忙读出电流大小分别是：A1表为A，A2表为A，由此可知过灯泡L2的电流大小为A。15、小明同学对串联电路电压规律进行了探究【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按图所示的电路图连接电路。（2）闭合开关，排除故障，用电压表测出L1两端的电压.（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。（4）测出AC间的电压，得出结论。【交流与评估】（1）在拆接电路时，开关必须。（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是...
