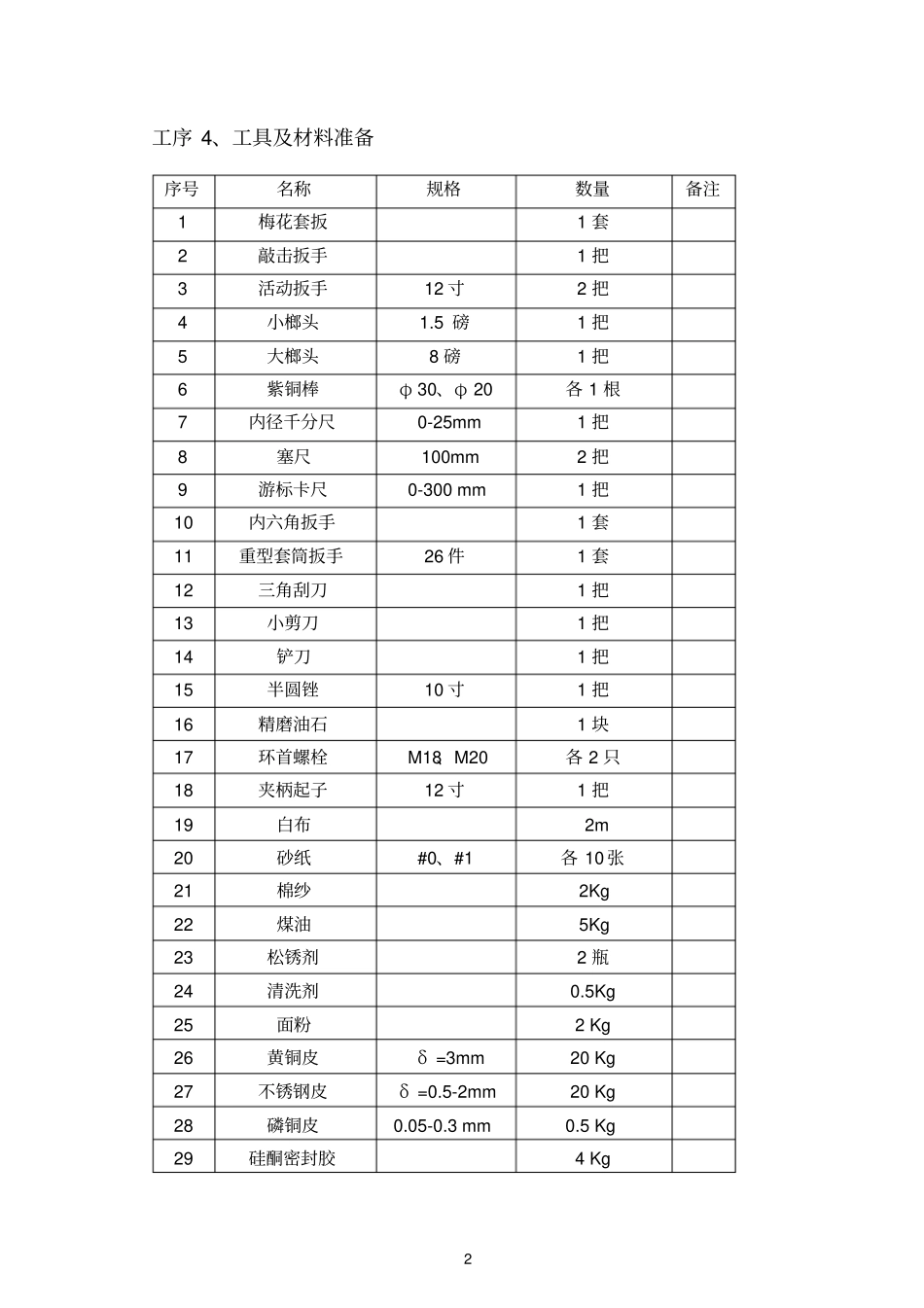

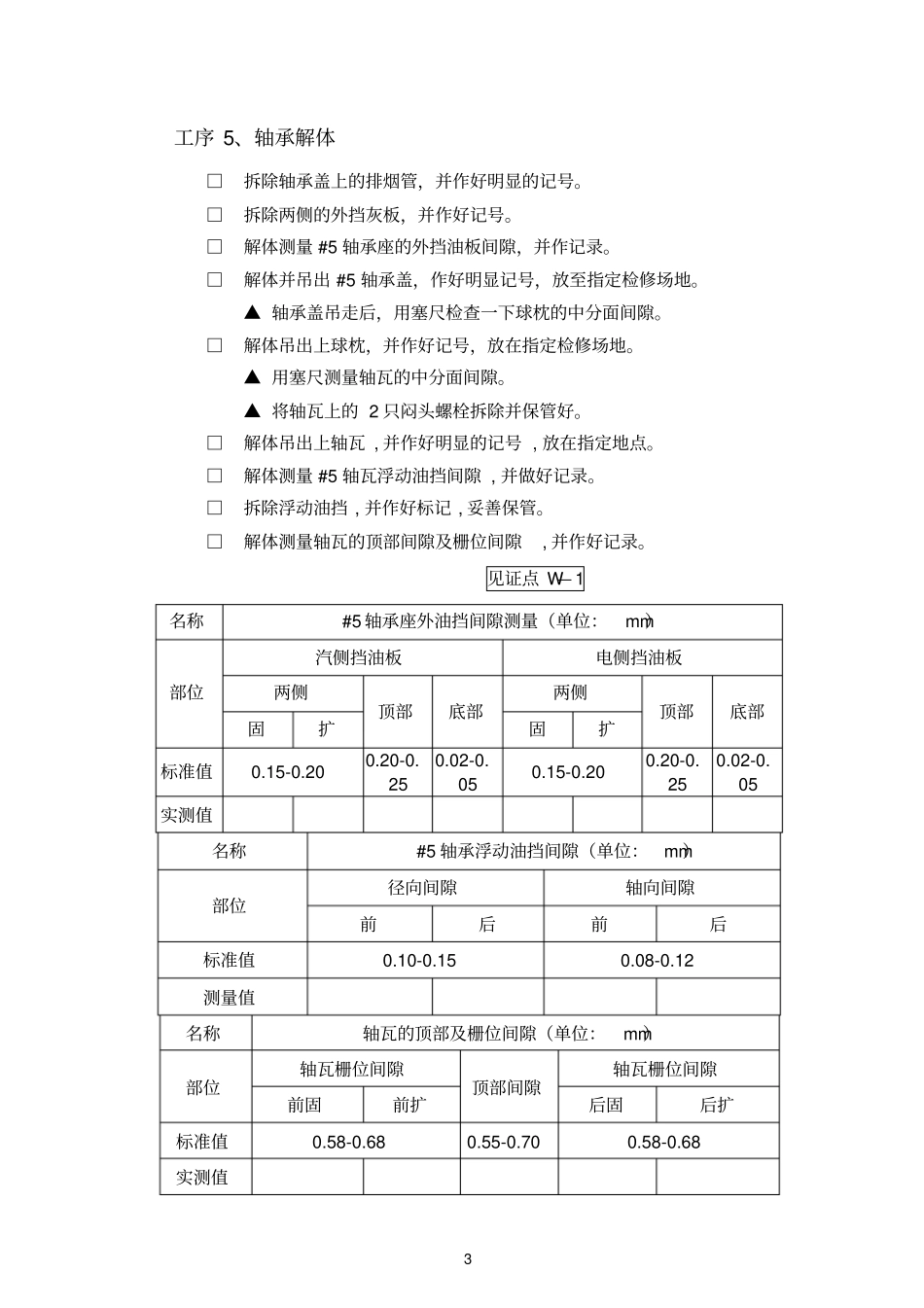

1马鞍山皖江电力工程有限责任公司作业指导书编号：MWD—01—006作业名称：#5支持轴承检修适用设备型号：N125—135/535/535型汽轮机设备名称：-------------------------------------------------------工作负责人：（签名）----------------------------------------------工作班成员：（签名）------------------------------------------------------停工待检点：（H点）0点；见证点：（W点）2点受控状态：（盖章）分发号：--------------------------工作程序：工序1：本项作业危险因素1．使用工具造成人员伤害，危险等级：1级。2．人员滑跌伤害，危险等级：1级。工序2：控制措施□严格执行《电业生产安全规程》。□开工前工作负责人应填写《风险预测表》并交待安全措施及安全注意事项。□严格执行工作票安全措施规定。□打榔头不允许带手套，检查工具完好无破损。□工作现场地面油污及时擦干净，地面无障碍物，现场照明充足。工序3、备品备件序号名称规格/图号单位数量备注1轴瓦付12钨金若干2工序4、工具及材料准备序号名称规格数量备注1梅花套扳1套2敲击扳手1把3活动扳手12寸2把4小榔头1.5磅1把5大榔头8磅1把6紫铜棒φ30、φ20各1根7内径千分尺0-25mm1把8塞尺100mm2把9游标卡尺0-300mm1把10内六角扳手1套11重型套筒扳手26件1套12三角刮刀1把13小剪刀1把14铲刀1把15半圆锉10寸1把16精磨油石1块17环首螺栓M18、M20各2只18夹柄起子12寸1把19白布2m20砂纸#0、#1各10张21棉纱2Kg22煤油5Kg23松锈剂2瓶24清洗剂0.5Kg25面粉2Kg26黄铜皮δ=3mm20Kg27不锈钢皮δ=0.5-2mm20Kg28磷铜皮0.05-0.3mm0.5Kg29硅酮密封胶4Kg3工序5、轴承解体□拆除轴承盖上的排烟管，并作好明显的记号。□拆除两侧的外挡灰板，并作好记号。□解体测量#5轴承座的外挡油板间隙，并作记录。□解体并吊出#5轴承盖，作好明显记号，放至指定检修场地。▲轴承盖吊走后，用塞尺检查一下球枕的中分面间隙。□解体吊出上球枕，并作好记号，放在指定检修场地。▲用塞尺测量轴瓦的中分面间隙。▲将轴瓦上的2只闷头螺栓拆除并保管好。□解体吊出上轴瓦,并作好明显的记号,放在指定地点。□解体测量#5轴瓦浮动油挡间隙,并做好记录。□拆除浮动油挡,并作好标记,妥善保管。□解体测量轴瓦的顶部间隙及栅位间隙,并作好记录。见证点W—1名称#5轴承座外油挡间隙测量（单位：mm）部位汽侧挡油板电侧挡油板两侧顶部底部两侧顶部底部固扩固扩标准值0.15-0.200.20-0.250.02-0.050.15-0.200.20-0.250.02-0.05实测值名称#5轴承浮动油挡间隙（单位：mm）部位径向间隙轴向间隙前后前后标准值0.10-0.150.08-0.12测量值名称轴瓦的顶部及栅位间隙（单位：mm）部位轴瓦栅位间隙顶部间隙轴瓦栅位间隙前固前扩后固后扩标准值0.58-0.680.55-0.700.58-0.68实测值4所用的测量工具及编号：见证点W--1签证验收意见签名日期工作负责人班组专业工程部□拆除轴瓦的顶轴油管并包好两端管。□在轴颈顶部垫一纸柏(厚度2mm),盖上轴瓦,球枕及轴承盖,撬紧螺栓。□拆除#5座底脚螺栓。▲联系拆除#5轴承座底部进出油管,并封好管。□微吊起#5座,取出底座垫片,并作好标记保管好。□配合电气拖出发电机转子后,#5座下部垫实,解体#5轴承座(上轴承盖,球枕,轴瓦)。□吊起发电机转子后,用滚筒滚出#5轴承座。□分别吊出下轴瓦、球枕，并作好标记，放于指定检修场地。▲拆下部件全部吊出后,轴承室内各油孔进行封堵。工序6、清理检查□将轴承室内的余油用白布包着棉纱吸出。□检查轴承室内无异物，轴承室体无裂纹等缺陷。□轴承座及轴承盖的结合面及底座用砂纸清理干净。□检查座盖的结合面光滑，大底板无毛刺、沟槽。□轴瓦的各部件用煤油清洗干净后，用压缩空气吹净。□检查轴瓦钨金表面有无划损、异常磨损情况。□检查轴与钨金有无裂纹、脱胎及局部脱落情况。▲如发现异常可着色探伤检查。□检查顶部油囊油隙有无磨损，必要时修刮。□检查下轴瓦钨金的接触情况，必要时进行修刮。□检查球面的接触情况，必要时进行修刮。□清理检查外挡油板铜齿有无歪斜、断裂、磨损，齿尖进行刮尖处理，必要时更换铜齿。□检查浮动油挡是否有变形、磨损等缺陷。5项目检查情况处理意见轴承室内...
