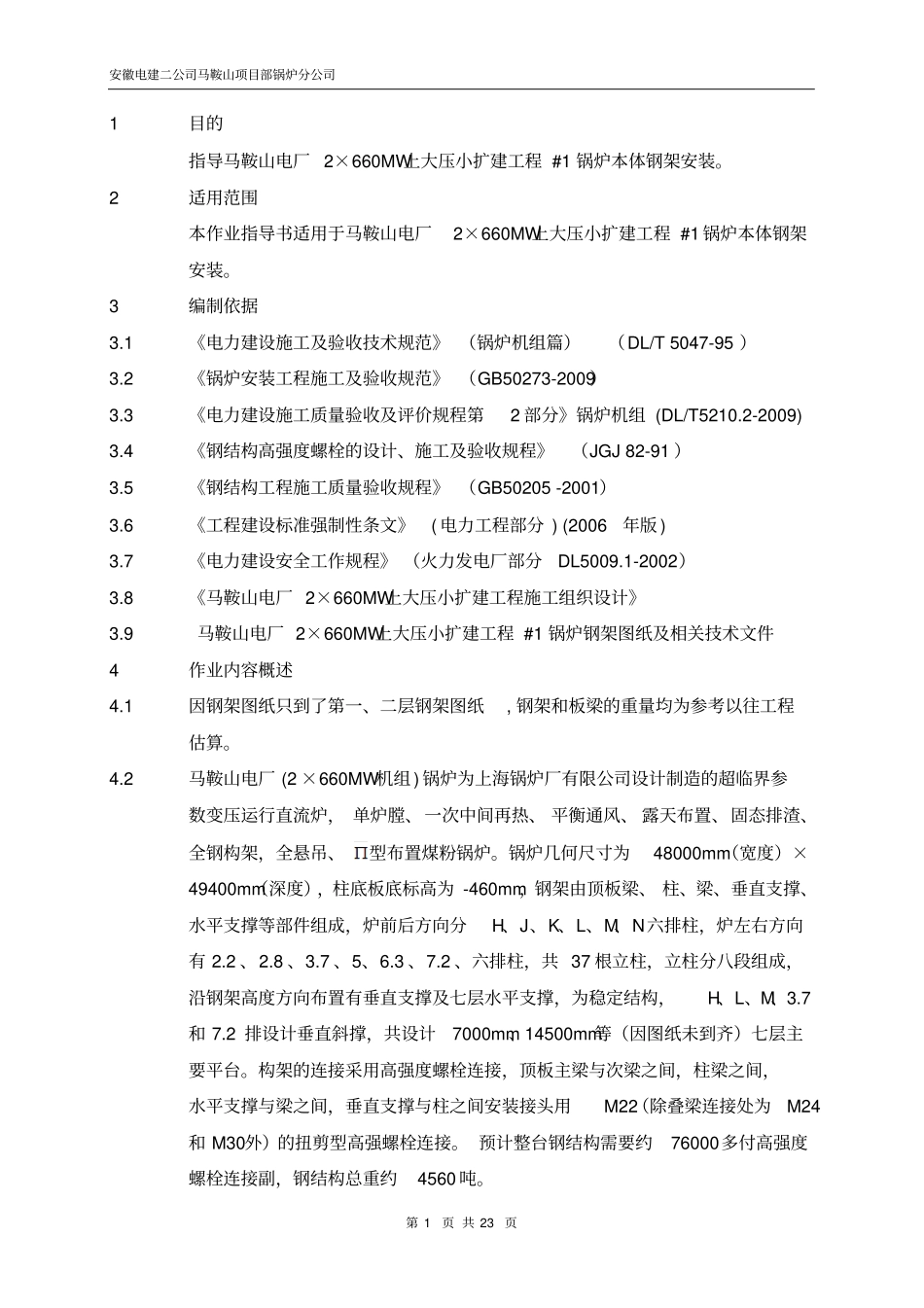

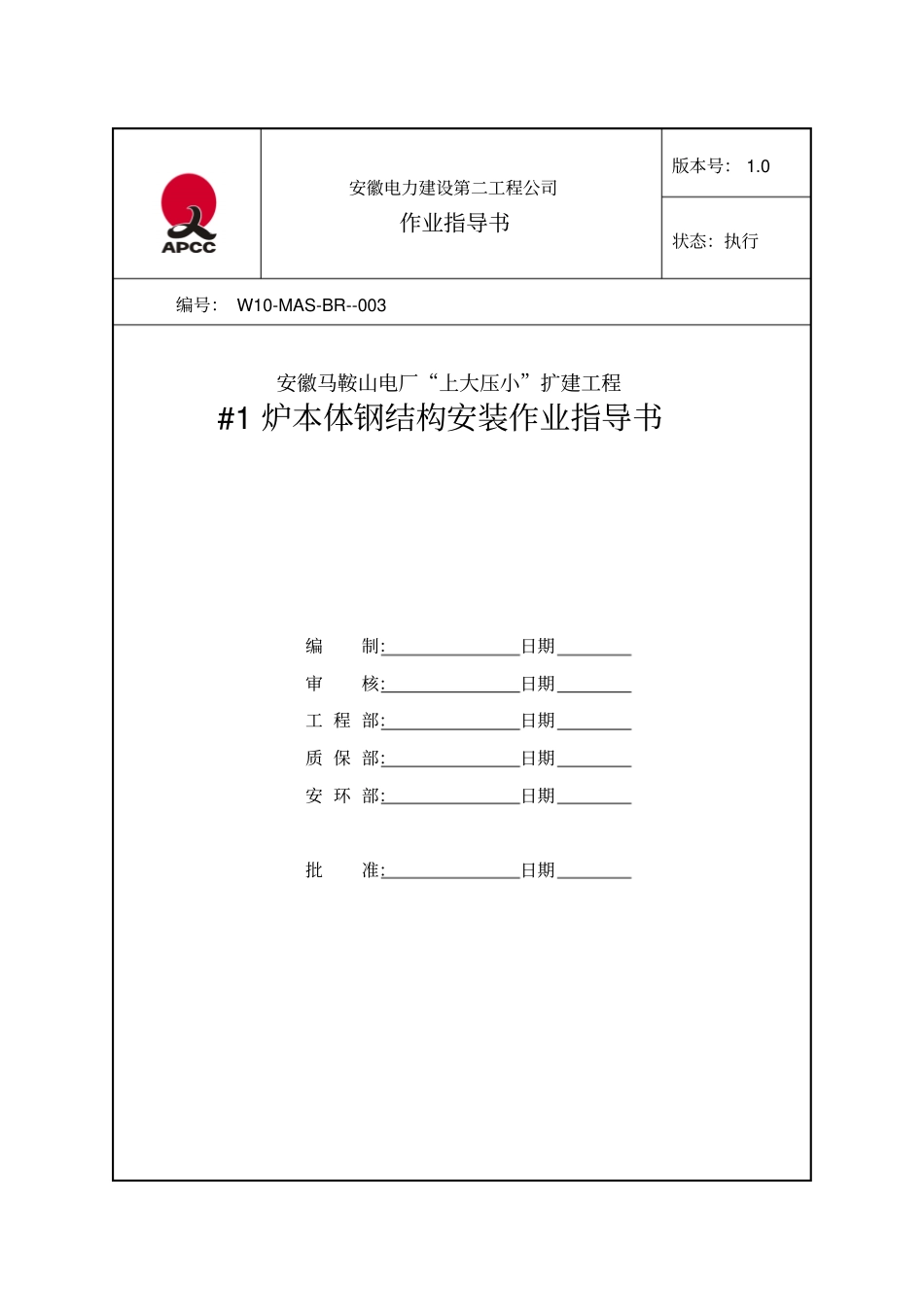

安徽电力建设第二工程公司作业指导书版本号:1.0状态:执行编号:W10-MAS-BR--003安徽马鞍山电厂“上大压小”扩建工程#1炉本体钢结构安装作业指导书编制:日期审核:日期工程部:日期质保部:日期安环部:日期批准:日期#1炉本体钢结构安装作业指导书编号:W10-MAS-BR--003版本号:1.0状态:执行目录1.编制目的2.适用范围3.编制依据4.作业内容概述5.作业准备6.作业条件7.作业顺序8.作业方法9.工艺质量及计量要求10.质量记录11.安全管理、文明施工及环境保护12.附录文件修改记录:版本号修改说明修改人审核人批准人安徽电建二公司马鞍山项目部锅炉分公司第1页共23页1目的指导马鞍山电厂2×660MW上大压小扩建工程#1锅炉本体钢架安装。2适用范围本作业指导书适用于马鞍山电厂2×660MW上大压小扩建工程#1锅炉本体钢架安装。3编制依据3.1《电力建设施工及验收技术规范》(锅炉机组篇)(DL/T5047-95)3.2《锅炉安装工程施工及验收规范》(GB50273-2009)3.3《电力建设施工质量验收及评价规程第2部分》锅炉机组(DL/T5210.2-2009)3.4《钢结构高强度螺栓的设计、施工及验收规程》(JGJ82-91)3.5《钢结构工程施工质量验收规程》(GB50205-2001)3.6《工程建设标准强制性条文》(电力工程部分)(2006年版)3.7《电力建设安全工作规程》(火力发电厂部分DL5009.1-2002)3.8《马鞍山电厂2×660MW上大压小扩建工程施工组织设计》3.9马鞍山电厂2×660MW上大压小扩建工程#1锅炉钢架图纸及相关技术文件4作业内容概述4.1因钢架图纸只到了第一、二层钢架图纸,钢架和板梁的重量均为参考以往工程估算。4.2马鞍山电厂(2×660MW机组)锅炉为上海锅炉厂有限公司设计制造的超临界参数变压运行直流炉,单炉膛、一次中间再热、平衡通风、露天布置、固态排渣、全钢构架,全悬吊、型布置煤粉锅炉。锅炉几何尺寸为48000mm(宽度)×49400mm(深度),柱底板底标高为-460mm,钢架由顶板梁、柱、梁、垂直支撑、水平支撑等部件组成,炉前后方向分H、J、K、L、M、N六排柱,炉左右方向有2.2、2.8、3.7、5、6.3、7.2、六排柱,共37根立柱,立柱分八段组成,沿钢架高度方向布置有垂直支撑及七层水平支撑,为稳定结构,H、L、M、3.7和7.2排设计垂直斜撑,共设计7000mm、14500mm等(因图纸未到齐)七层主要平台。构架的连接采用高强度螺栓连接,顶板主梁与次梁之间,柱梁之间,水平支撑与梁之间,垂直支撑与柱之间安装接头用M22(除叠梁连接处为M24和M30外)的扭剪型高强螺栓连接。预计整台钢结构需要约76000多付高强度螺栓连接副,钢结构总重约4560吨。安徽电建二公司马鞍山项目部锅炉分公司第2页共23页4.3各层钢结构估算重量如下表:层数第一层第二层第三层第四层第五层第六层第七层重量348.59t449.7t440.983t420.408t410.545t669.703t1110.057t4.4大板梁有A、B、C、D、E五根,其中A、E板梁分左右两根,重量分别为33.2t、36.6t而J、K、L板梁为叠梁。估计重量如下:名称重量总重名称重量总重名称重量总重B上板梁44.1t78.1tC上板梁56.3t100.8tD上板梁66.8t121.3tB下板梁34tC下板梁44.5tD下板梁54.5t5作业准备5.1人力配备项目经理1人(黄书春)技术负责1人(韦亚磊)技术员1人(张才)专职安全员1人(余家旺)专职质检员1人(鲍海丰)测量工2人安装工30人起重工20人电焊工10人架子工15人5.2作业人员的资格要求5.2.1人员资质和数量满足作业要求,从而胜任此项工作。5.2.2所有参加钢结构安装作业的人员均需通过三级安全教育。5.2.3凡参加高处作业的人员应进行体格检查,经医生诊断患有疾病者(如高血压、心脏病、癫痫病等),不得进行钢结构的吊装作业。5.2.4起重工、架子工、电焊工须持证上岗。5.2.5测量工须持有效证件方可上岗。5.2.6带班作业的安装工须有中级工及以上技术等级的资质水平,并熟练掌握钢结构安装的作业工艺、程序、质量标准和安全措施。5.3主要机械及工器具安徽电建二公司马鞍山项目部锅炉分公司第3页共23页5.3.1机械配备(1)FZQ1250筒吊一台,M18000履带起重机一台,S315K16建筑塔吊一台、SCC500D履带吊一台,25t汽车吊一台,25t半挂车一辆,2t卷扬机一台,1t卷扬机一台,一台40t/42m龙门吊。(2)FZQ1250筒吊...
