01电缆测试作业指导书VIP专享VIP免费

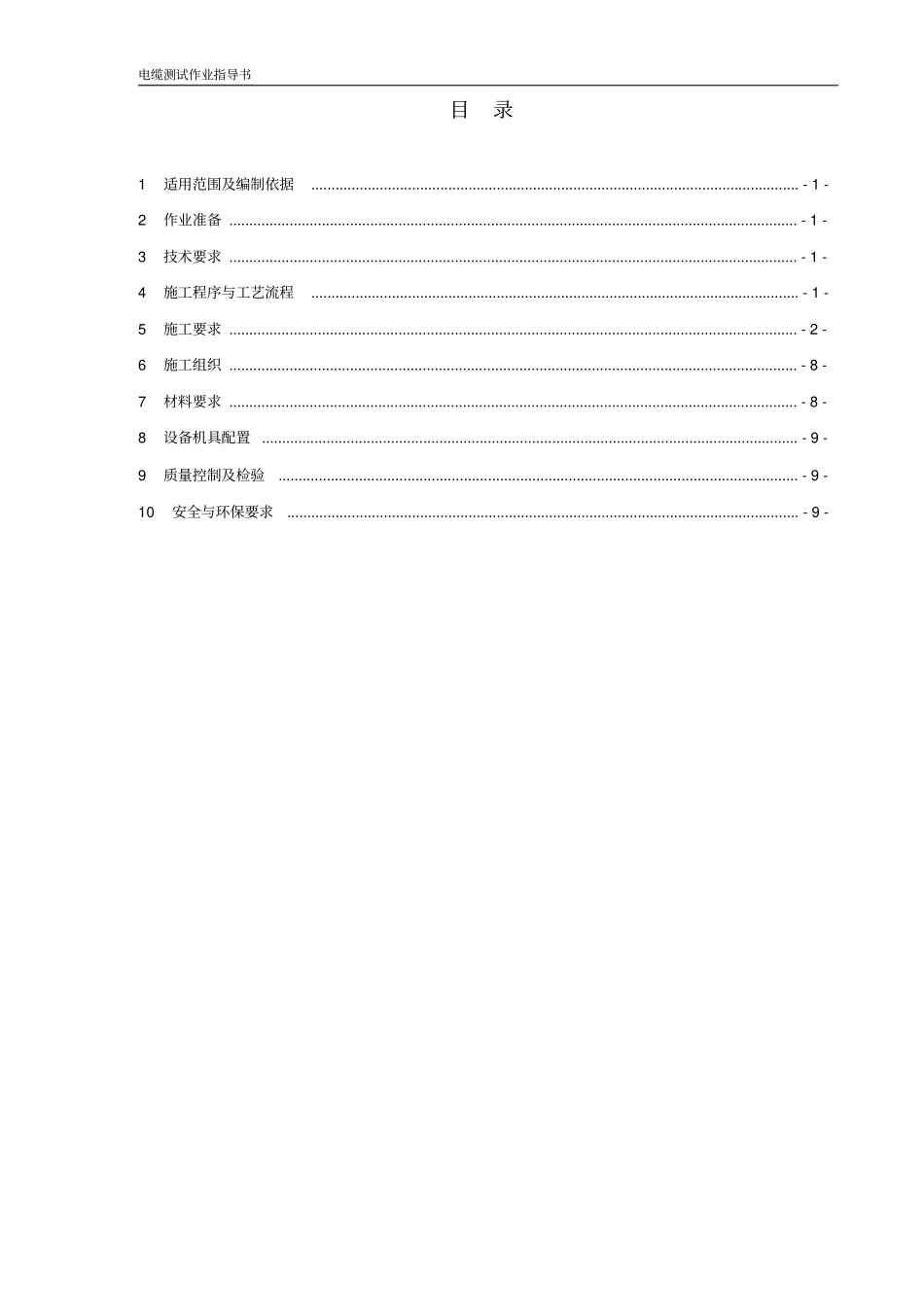

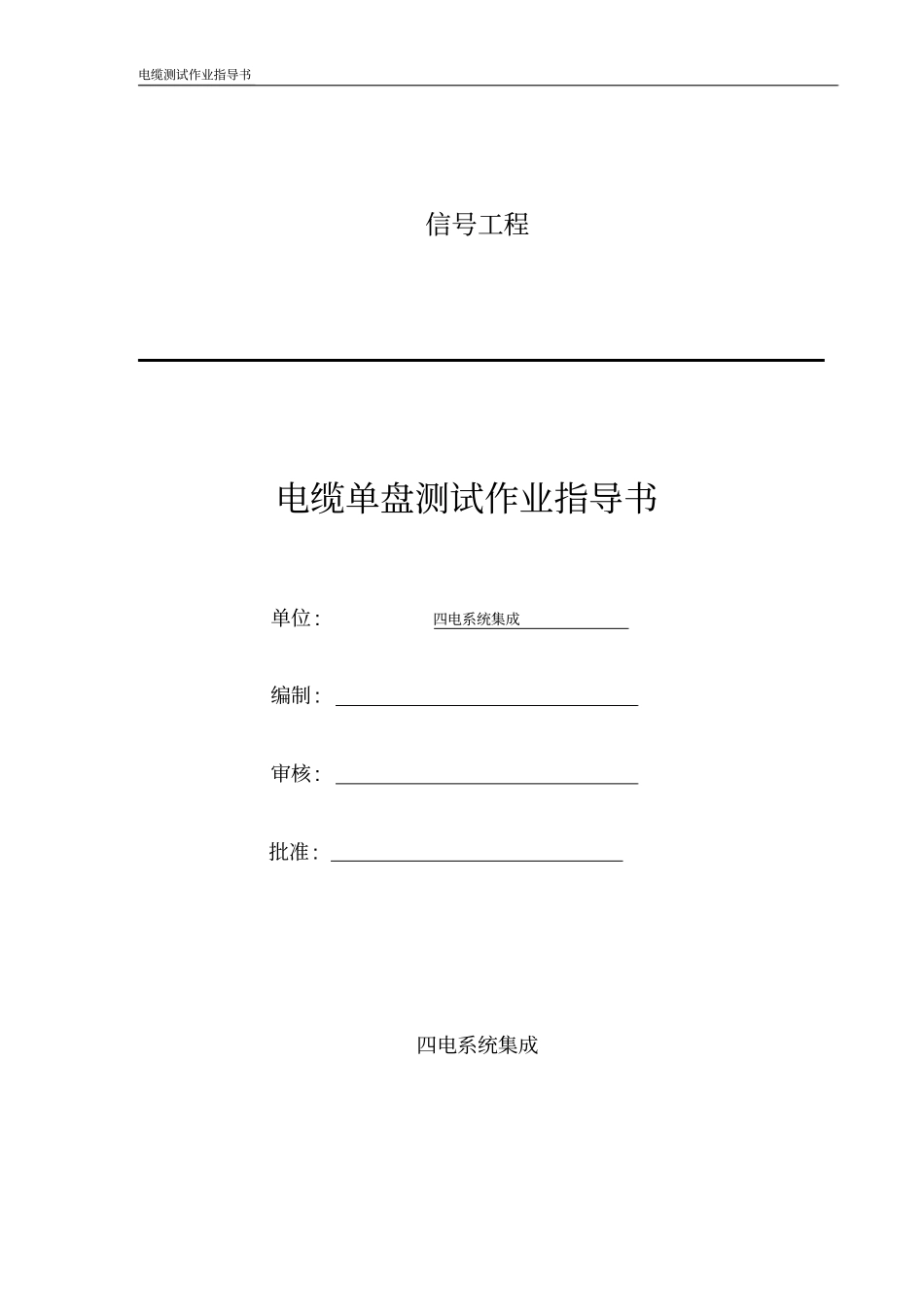

电缆测试作业指导书信号工程电缆单盘测试作业指导书单位:四电系统集成编制:审核:批准:四电系统集成电缆测试作业指导书目录1适用范围及编制依据.........................................................................................................................-1-2作业准备.............................................................................................................................................-1-3技术要求.............................................................................................................................................-1-4施工程序与工艺流程.........................................................................................................................-1-5施工要求.............................................................................................................................................-2-6施工组织.............................................................................................................................................-8-7材料要求.............................................................................................................................................-8-8设备机具配置.....................................................................................................................................-9-9质量控制及检验.................................................................................................................................-9-10安全与环保要求...............................................................................................................................-9-信号工程电缆测试作业指导书-1-1适用范围1.1适用范围本作业指导书适用信号工程电缆单盘测试的施工。2作业准备2.1内业技术准备在作业前组织技术人员认真核对施工设计图纸,作业人员熟悉相关规范和技术标准，掌握电缆测设的作业要领。2.2外业技术准备2.2.1核对电缆的盘号、型号、规格、盘长、端别、数量。2.2.2对使用的工具、仪表要进行检查，确认性能指标合格。3技术要求3.1电缆型号符合设计要求。3.2电缆电气性能指标符合相关标准。3.3电缆测试完毕及时进行电缆封端。3.4根据产品说明书选用测试仪表。4施工程序与工艺流程4.1施工程序开剥电缆→核对确认电缆A、B端→绝缘及导通测试→直流电阻测试→不平衡电阻计算→电容测试→电缆封端→清理现场。4.2工艺流程电缆测试工艺流程如图4.2所示施工准备开剥电缆确认端别标A、B端绝缘测试、芯线导通直流电阻测试不平衡电阻计算电容测试电缆封端清理现场工程结束图4.2电缆测试工艺流程图信号工程电缆测试作业指导书-2-5施工要求5.1施工准备5.1.1准备施工图纸、记录表格、材料和工具。5.1.2根据作业需要，合理配备人员。5.1.4核对电缆规格型号，进行编号标记。5.1.5单盘测试时，检查电缆外观是否有破损等现象。5.2电缆测试内容如表5.2所示。表5.2电缆测试根据数字电缆、非数字电缆及应答器电缆测试项目：序号电缆类型导线直流电阻芯线导通工作线对导体电阻不平衡绝缘电阻工作电容1A型电缆中屏蔽四线组的测试●●●●●2A型电缆中普通四线组及对绞组、单芯线的测试●●●3B型电缆测试●●●●●4非数字电缆电缆●●●5应答器专用电缆测试●●●●5.3电缆电气特性测试标准如表5.3所示。表5.3-1信号电缆在敷设前单盘测试时主要电气特性指标序号电缆类别项目单位标准换算公式1综合护套、铝护套信号电缆导体直流电阻20℃时（芯线直径Φ1.0mm）／km23.5L／1000绝缘电阻（芯线间，芯线对屏蔽层及金属护套间）Ｍkm≥30001000／L2铁路内屏蔽数字信号电缆导体直流电阻20℃时（芯线直径Φ1.0mm）／km22.5±1L／1000工作线对导体电阻不平衡20℃时％≤1-绝缘电阻DC500V20℃每根绝缘线芯对其他绝缘线芯（与金属及金属套连接）Ｍk...
