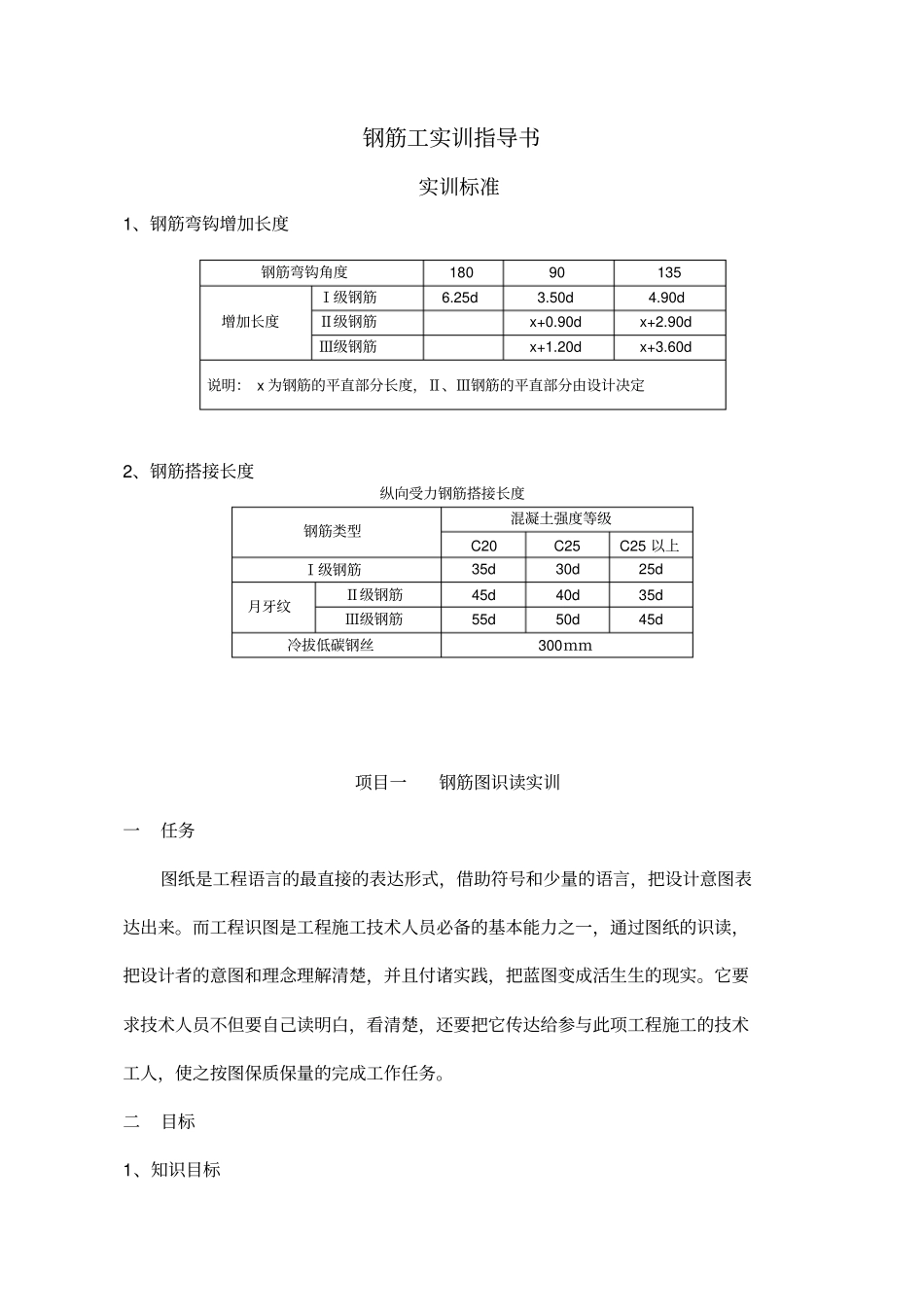

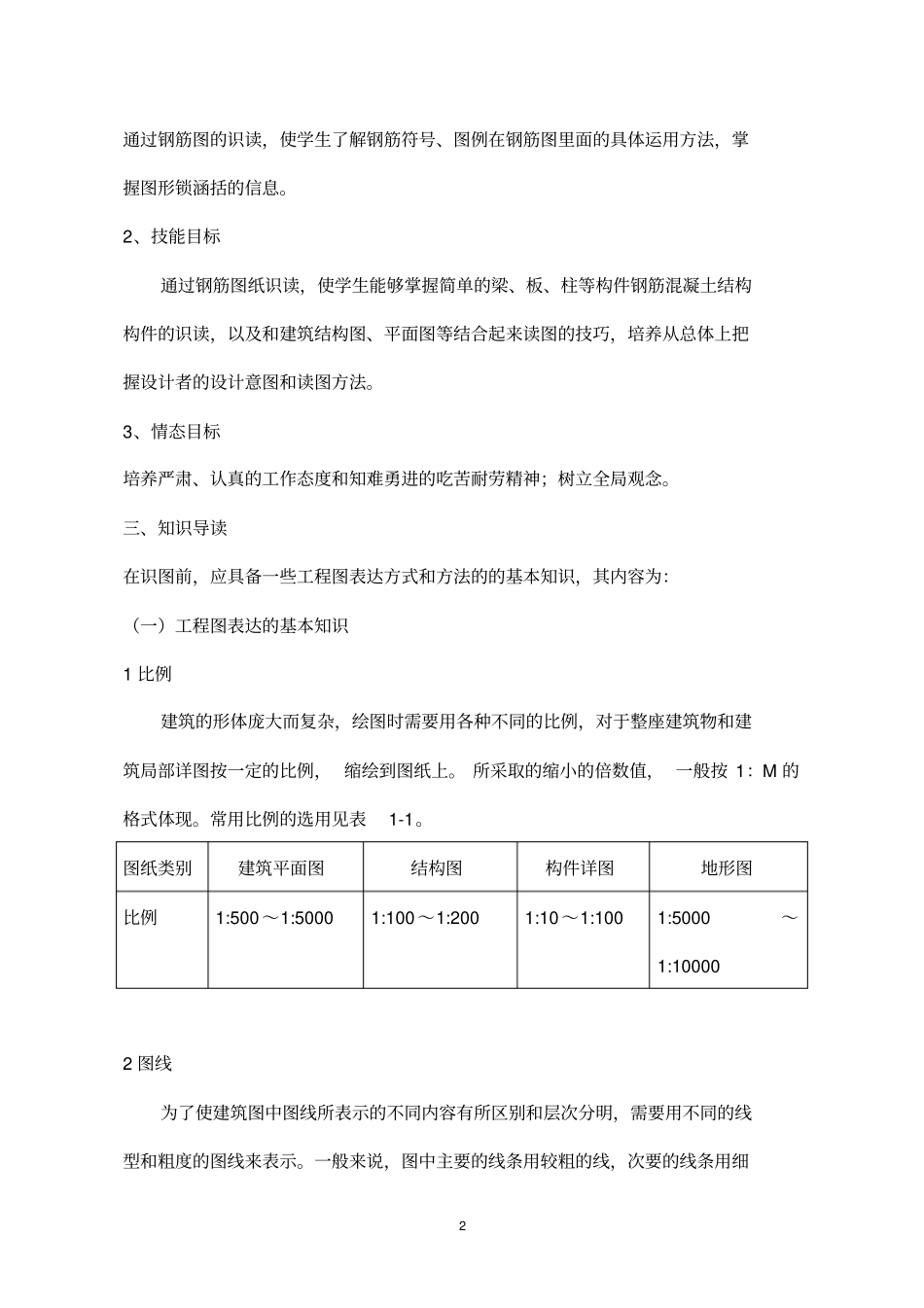

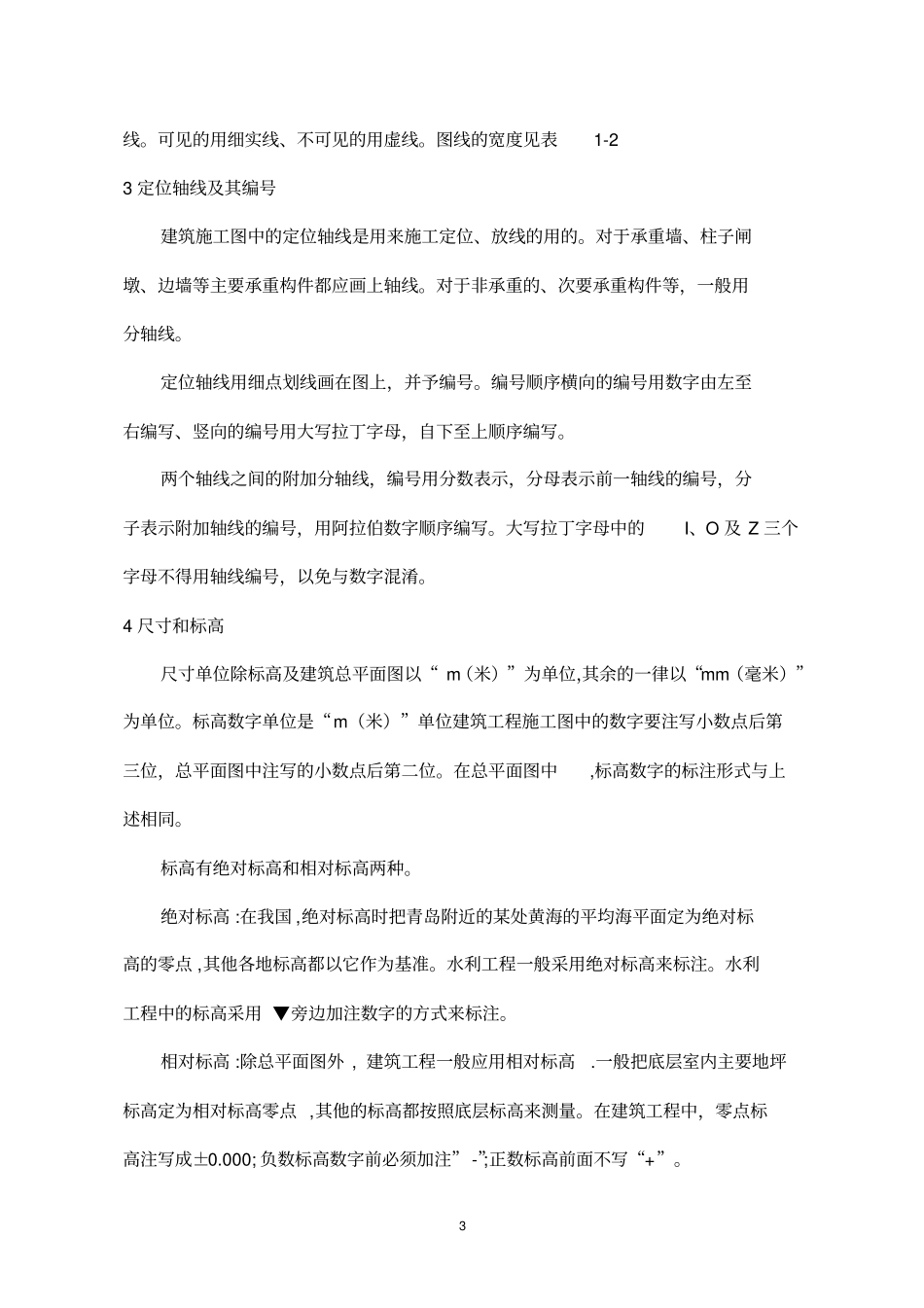

钢筋工实训指导书实训标准1、钢筋弯钩增加长度钢筋弯钩角度18090135增加长度Ⅰ级钢筋6.25d3.50d4.90dⅡ级钢筋x+0.90dx+2.90dⅢ级钢筋x+1.20dx+3.60d说明：x为钢筋的平直部分长度，Ⅱ、Ⅲ钢筋的平直部分由设计决定2、钢筋搭接长度纵向受力钢筋搭接长度钢筋类型混凝土强度等级C20C25C25以上Ⅰ级钢筋35d30d25d月牙纹Ⅱ级钢筋45d40d35dⅢ级钢筋55d50d45d冷拔低碳钢丝300ｍｍ项目一钢筋图识读实训一任务图纸是工程语言的最直接的表达形式，借助符号和少量的语言，把设计意图表达出来。而工程识图是工程施工技术人员必备的基本能力之一，通过图纸的识读，把设计者的意图和理念理解清楚，并且付诸实践，把蓝图变成活生生的现实。它要求技术人员不但要自己读明白，看清楚，还要把它传达给参与此项工程施工的技术工人，使之按图保质保量的完成工作任务。二目标1、知识目标2通过钢筋图的识读，使学生了解钢筋符号、图例在钢筋图里面的具体运用方法，掌握图形锁涵括的信息。2、技能目标通过钢筋图纸识读，使学生能够掌握简单的梁、板、柱等构件钢筋混凝土结构构件的识读，以及和建筑结构图、平面图等结合起来读图的技巧，培养从总体上把握设计者的设计意图和读图方法。3、情态目标培养严肃、认真的工作态度和知难勇进的吃苦耐劳精神；树立全局观念。三、知识导读在识图前，应具备一些工程图表达方式和方法的的基本知识，其内容为：（一）工程图表达的基本知识1比例建筑的形体庞大而复杂，绘图时需要用各种不同的比例，对于整座建筑物和建筑局部详图按一定的比例，缩绘到图纸上。所采取的缩小的倍数值，一般按1：M的格式体现。常用比例的选用见表1-1。图纸类别建筑平面图结构图构件详图地形图比例1:500～1:50001:100～1:2001:10～1:1001:5000～1:100002图线为了使建筑图中图线所表示的不同内容有所区别和层次分明，需要用不同的线型和粗度的图线来表示。一般来说，图中主要的线条用较粗的线，次要的线条用细3线。可见的用细实线、不可见的用虚线。图线的宽度见表1-23定位轴线及其编号建筑施工图中的定位轴线是用来施工定位、放线的用的。对于承重墙、柱子闸墩、边墙等主要承重构件都应画上轴线。对于非承重的、次要承重构件等，一般用分轴线。定位轴线用细点划线画在图上，并予编号。编号顺序横向的编号用数字由左至右编写、竖向的编号用大写拉丁字母，自下至上顺序编写。两个轴线之间的附加分轴线，编号用分数表示，分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写。大写拉丁字母中的I、O及Z三个字母不得用轴线编号，以免与数字混淆。4尺寸和标高尺寸单位除标高及建筑总平面图以“m（米）”为单位，其余的一律以“mm（毫米）”为单位。标高数字单位是“m（米）”单位建筑工程施工图中的数字要注写小数点后第三位，总平面图中注写的小数点后第二位。在总平面图中,标高数字的标注形式与上述相同。标高有绝对标高和相对标高两种。绝对标高:在我国,绝对标高时把青岛附近的某处黄海的平均海平面定为绝对标高的零点,其他各地标高都以它作为基准。水利工程一般采用绝对标高来标注。水利工程中的标高采用▼旁边加注数字的方式来标注。相对标高:除总平面图外,建筑工程一般应用相对标高.一般把底层室内主要地坪标高定为相对标高零点,其他的标高都按照底层标高来测量。在建筑工程中，零点标高注写成±0.000;负数标高数字前必须加注”-”;正数标高前面不写“+”。45索引符号与详图符号索引符号是表示详图要到哪一张图上找；详图符号表示该详图的编号。用的图样中的某一局部或配件尺寸如需另见详图,应以索引符号索引。6指北针及风向频率玫瑰图指北针:在建筑总平面图上,均应画上指北针.见实例之建筑总平面图.风玫瑰图:在建筑总平面图上,通常应按当地实际情况绘制风向频率玫瑰图.全国各地主要城市的风向频率玫瑰图见《建筑设计资料集》一书.有些城市没有风向频率玫瑰图,则在总平面图上画上单独的指北针。（二）钢筋在结构图上表示方法基本知识（以平法为例）1、箍筋表示方法：（1）.φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。（2）φ10@100/200(4)...
