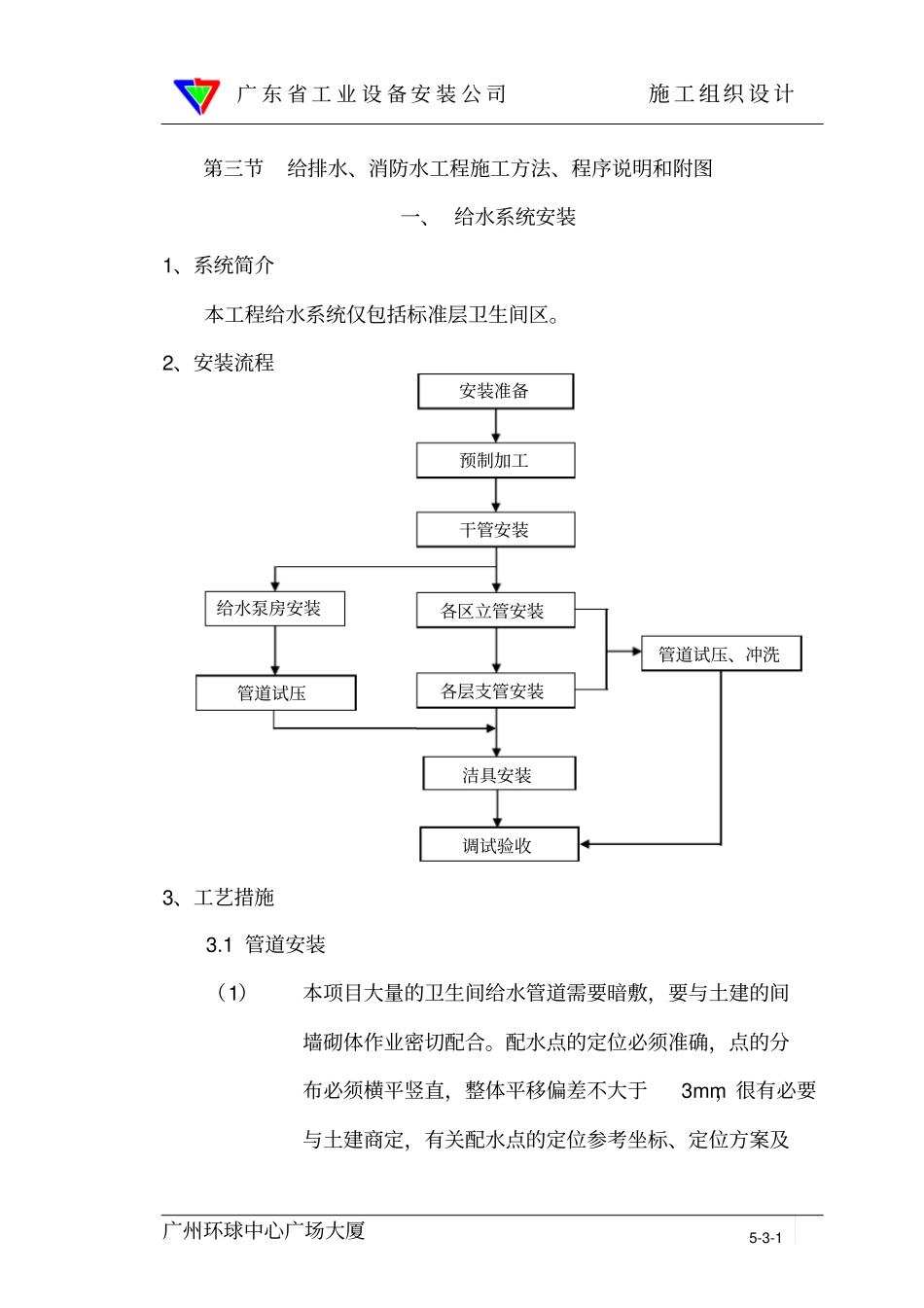

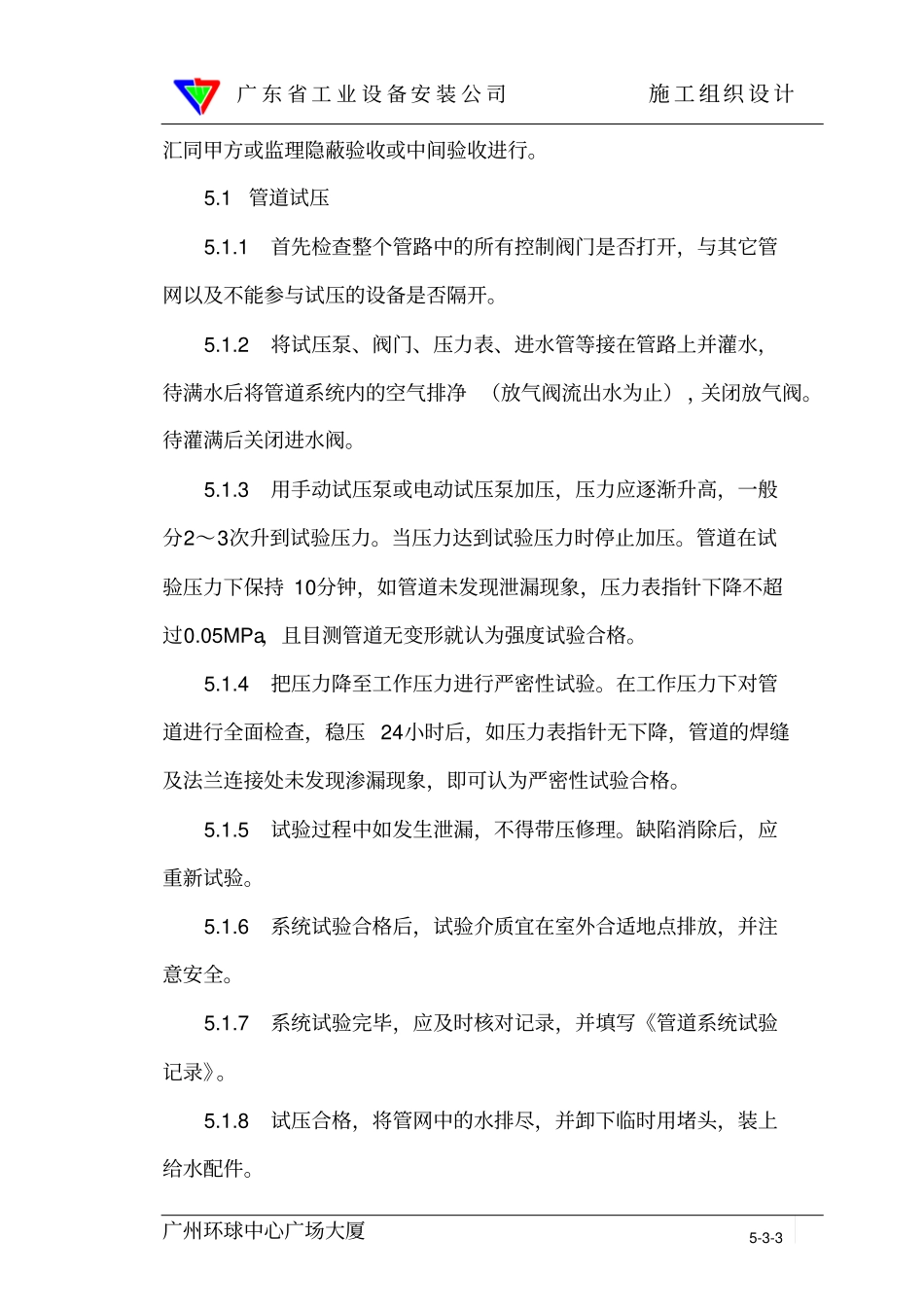

广东省工业设备安装公司施工组织设计广州环球中心广场大厦5-3-1第三节给排水、消防水工程施工方法、程序说明和附图一、给水系统安装1、系统简介本工程给水系统仅包括标准层卫生间区。2、安装流程3、工艺措施3.1管道安装（1）本项目大量的卫生间给水管道需要暗敷，要与土建的间墙砌体作业密切配合。配水点的定位必须准确，点的分布必须横平竖直，整体平移偏差不大于3mm，很有必要与土建商定，有关配水点的定位参考坐标、定位方案及安装准备预制加工干管安装各区立管安装各层支管安装管道试压给水泵房安装洁具安装调试验收管道试压、冲洗广东省工业设备安装公司施工组织设计广州环球中心广场大厦5-3-2管道与砌体配合的问题。（2）管材选用及连接工艺，室内给水管道DN15~DN150采用衬塑镀锌钢管丝扣连接，室内DN50~DN150采用PVC塑料管承插黏结，喷淋水管DN25~DN100采用镀锌钢管，丝扣连接；消防水管DN20~DN100采用镀锌钢管，丝扣连接；DN150以上卡箍连接。除地下室工地为明装敷设外，其他场所均为暗装，水平管敷设于天花内，立管沿墙或柱敷设，安装后包饰。（3）管道的安装施工，按照立管—水平横管---支管—室外管道的施工顺序进行。（4）管道安装前，必须清除管道内污垢和杂物；安装中断或完毕的敞开口处应临时封闭。（5）压力管道安装完成后，要按图纸技术要求和国家规范进行水压试验。4、阀门安装阀门安装前，应作耐压强度试验和严密性试验。对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。强度和严密性试验压力应为阀门出厂规定压力。安装完阀门后应对阀门的灵活性进行测试。5、管道试压、冲洗系统安装完毕后，应对系统进行试压及冲洗。强度试验压力若图纸无要求，按工作压力的1.5倍取。管道试压和冲洗合格后要及时办理广东省工业设备安装公司施工组织设计广州环球中心广场大厦5-3-3汇同甲方或监理隐蔽验收或中间验收进行。5.1管道试压5.1.1首先检查整个管路中的所有控制阀门是否打开，与其它管网以及不能参与试压的设备是否隔开。5.1.2将试压泵、阀门、压力表、进水管等接在管路上并灌水，待满水后将管道系统内的空气排净（放气阀流出水为止），关闭放气阀。待灌满后关闭进水阀。5.1.3用手动试压泵或电动试压泵加压，压力应逐渐升高，一般分2～3次升到试验压力。当压力达到试验压力时停止加压。管道在试验压力下保持10分钟，如管道未发现泄漏现象，压力表指针下降不超过0.05MPa，且目测管道无变形就认为强度试验合格。5.1.4把压力降至工作压力进行严密性试验。在工作压力下对管道进行全面检查，稳压24小时后，如压力表指针无下降，管道的焊缝及法兰连接处未发现渗漏现象，即可认为严密性试验合格。5.1.5试验过程中如发生泄漏，不得带压修理。缺陷消除后，应重新试验。5.1.6系统试验合格后，试验介质宜在室外合适地点排放，并注意安全。5.1.7系统试验完毕，应及时核对记录，并填写《管道系统试验记录》。5.1.8试压合格，将管网中的水排尽，并卸下临时用堵头，装上给水配件。广东省工业设备安装公司施工组织设计广州环球中心广场大厦5-3-45.2管道系统冲洗5.2.1管道系统强度和严密性试验合格后，应分段进行冲洗。对于管道内杂物较多的管道系统，可在试压前进行。5.2.2冲洗顺序一般应按主管、支管、疏排管依次进行。5.2.3冲洗前，应将系统内的仪表予以保护，并将流量孔板、喷嘴、滤网、温度计、节流阀及止回阀阀芯等部件拆除，妥善保管，待冲洗后再重新装上。5.2.4不允许冲洗的设备及管道应与冲洗系统隔离。5.2.5对未能冲洗或冲洗后可能留存杂物的管道，应用其他方法补充清理。5.2.6冲洗时，管道内的脏物不得进入设备，设备吹出的脏物一般也不得进入管道。5.2.7如管道分支较多，末端截面积较小时，可将干管中的阀门拆掉1～2个，分段进行冲洗。5.2.8冲洗时，应用锤敲打管子，对焊缝、死角和管底部部位应重点敲打，但不得损伤管子。5.2.9冲洗前，应考虑管道支、吊架的牢固程度，必要时应予加固。5.2.10管道排水管应接至排水井或排水沟，并应保证排泄顺畅和安全。冲洗时，以系统内可能达到的最大压力和流量进行，直到出口处的水色和透明度与入口处目测一致为合格。...
