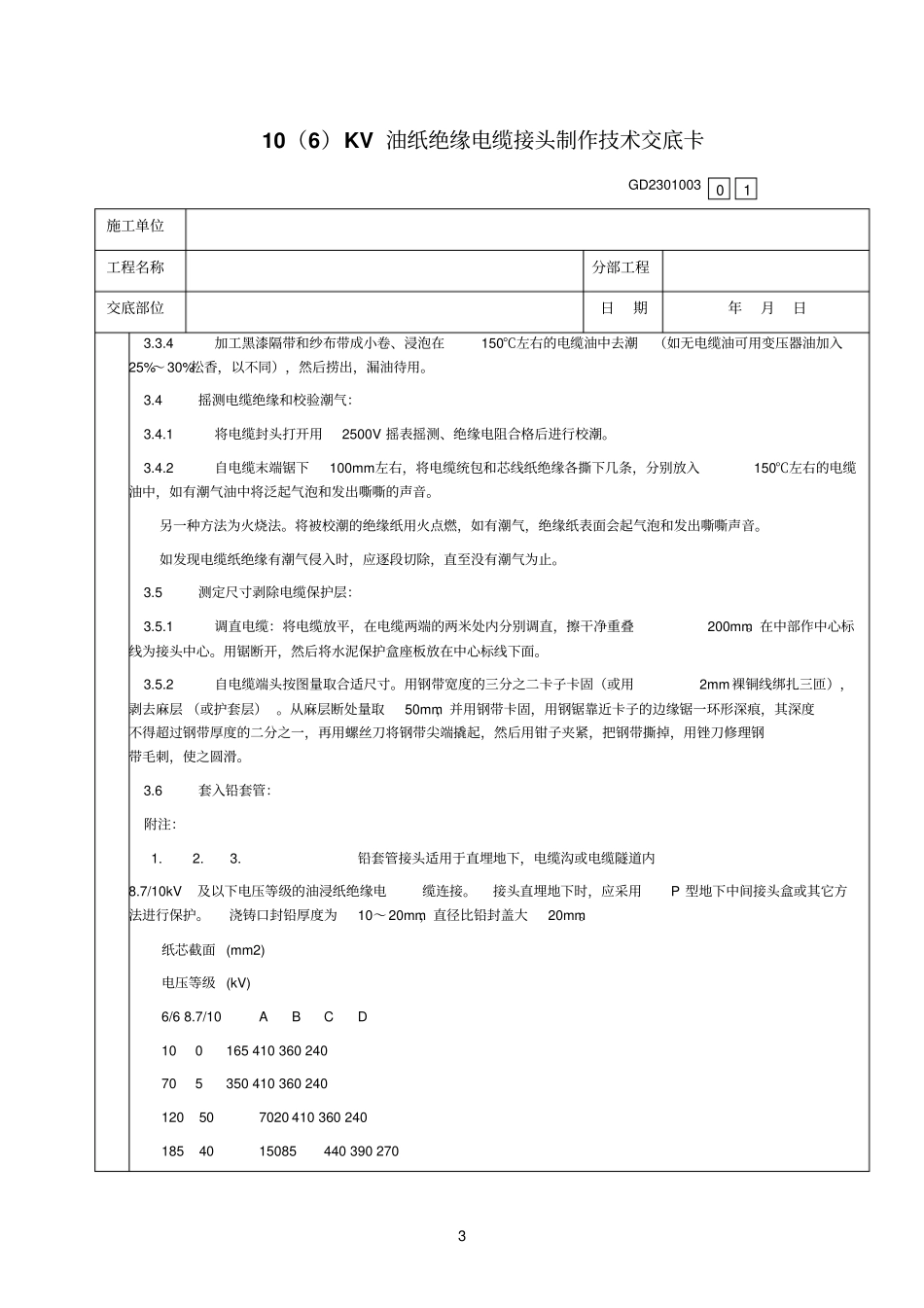

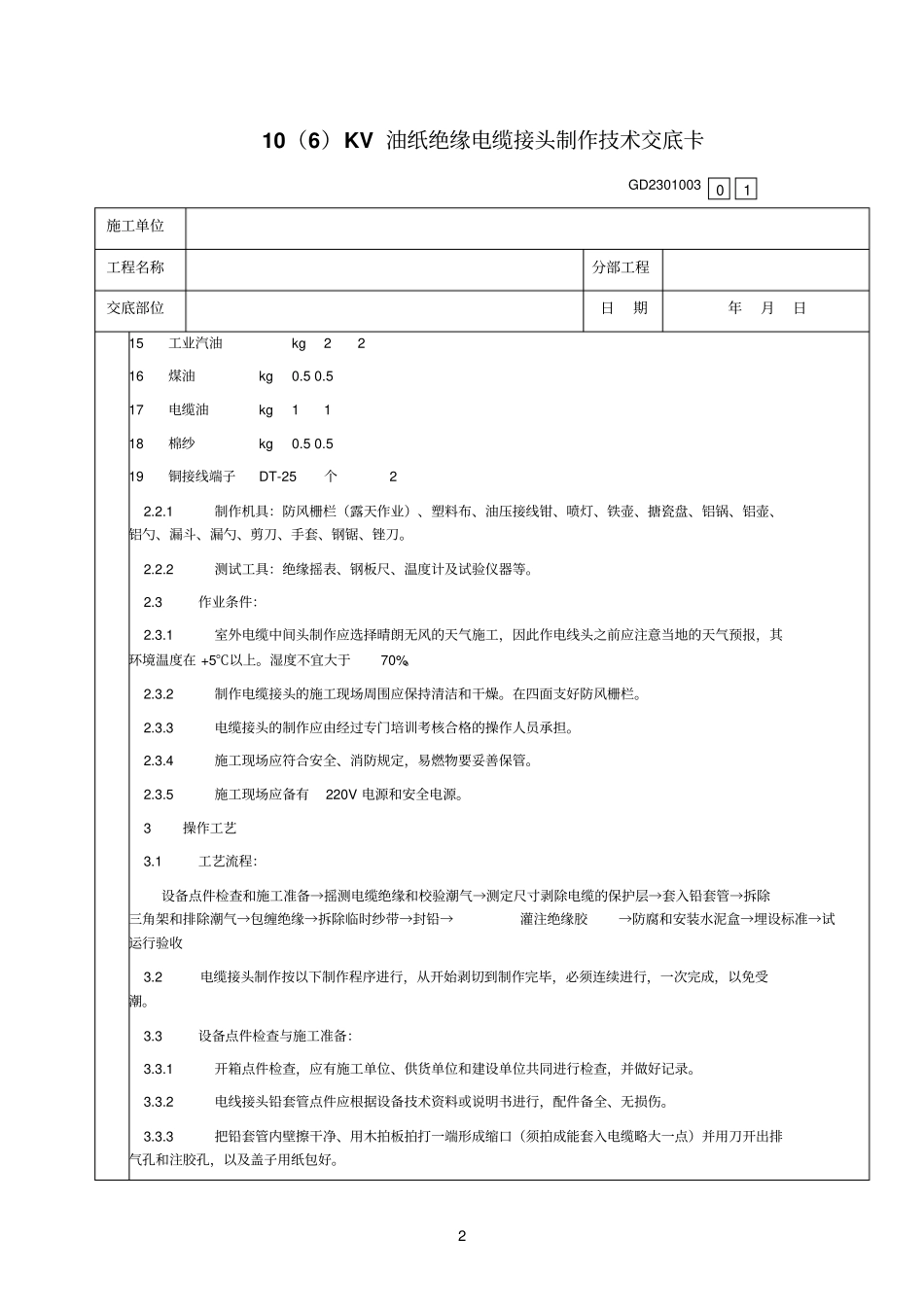

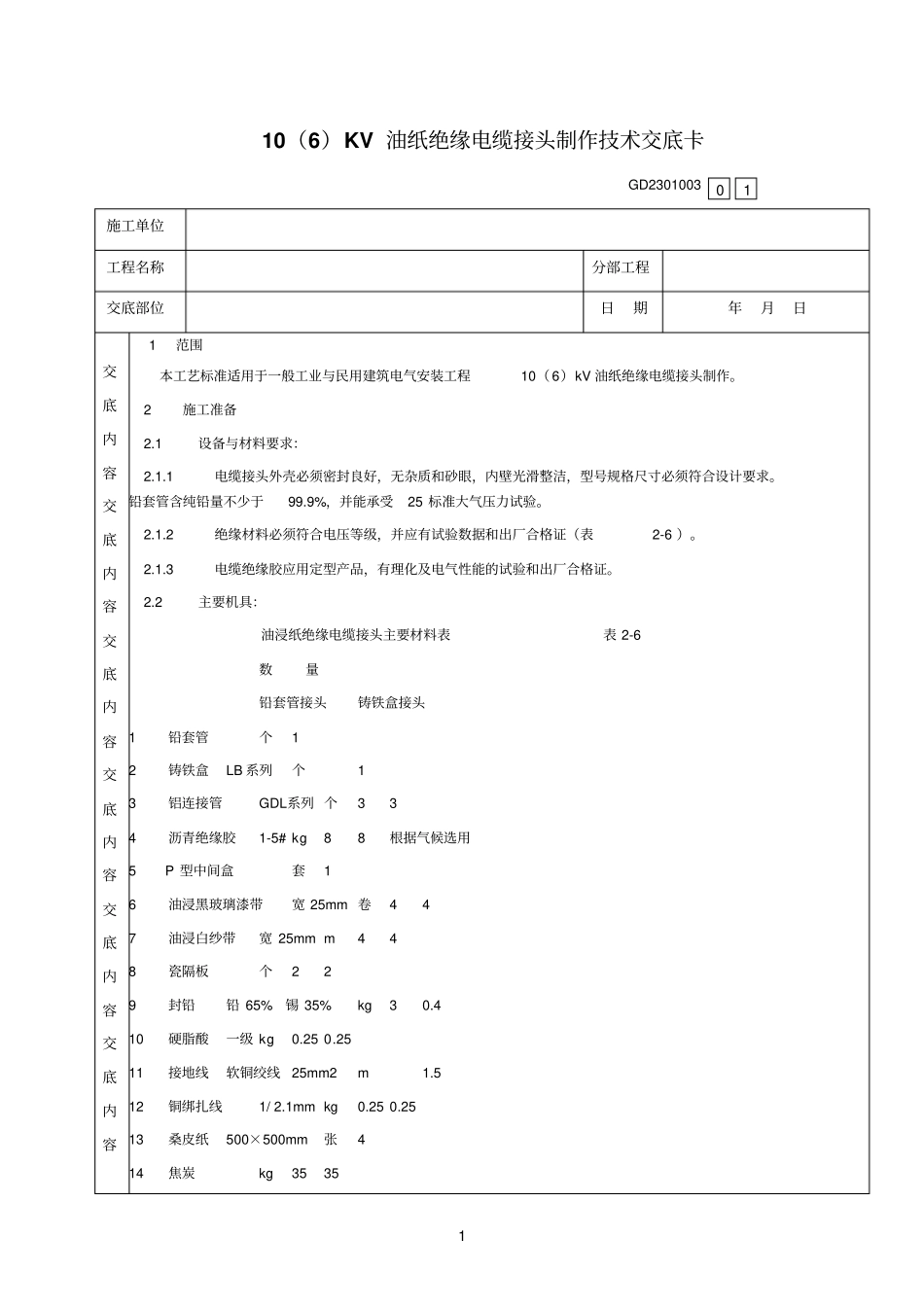

110（6）KV油纸绝缘电缆接头制作技术交底卡GD2301003施工单位工程名称分部工程交底部位日期年月日交底内容交底内容交底内容交底内容交底内容交底内容1范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV油纸绝缘电缆接头制作。2施工准备2.1设备与材料要求：2.1.1电缆接头外壳必须密封良好，无杂质和砂眼，内壁光滑整洁，型号规格尺寸必须符合设计要求。铅套管含纯铅量不少于99.9%，并能承受25标准大气压力试验。2.1.2绝缘材料必须符合电压等级，并应有试验数据和出厂合格证（表2-6）。2.1.3电缆绝缘胶应用定型产品，有理化及电气性能的试验和出厂合格证。2.2主要机具：油浸纸绝缘电缆接头主要材料表表2-6数量铅套管接头铸铁盒接头1铅套管个12铸铁盒LB系列个13铝连接管GDL系列个334沥青绝缘胶1-5#kg88根据气候选用5P型中间盒套16油浸黑玻璃漆带宽25mm卷447油浸白纱带宽25mmm448瓷隔板个229封铅铅65%锡35%kg30.410硬脂酸一级kg0.250.2511接地线软铜绞线25mm2m1.512铜绑扎线1/2.1mmkg0.250.2513桑皮纸500×500mm张414焦炭kg353501210（6）KV油纸绝缘电缆接头制作技术交底卡GD2301003施工单位工程名称分部工程交底部位日期年月日15工业汽油kg2216煤油kg0.50.517电缆油kg1118棉纱kg0.50.519铜接线端子DT-25个22.2.1制作机具：防风栅栏（露天作业）、塑料布、油压接线钳、喷灯、铁壶、搪瓷盘、铝锅、铝壶、铝勺、漏斗、漏勺、剪刀、手套、钢锯、锉刀。2.2.2测试工具：绝缘摇表、钢板尺、温度计及试验仪器等。2.3作业条件：2.3.1室外电缆中间头制作应选择晴朗无风的天气施工，因此作电线头之前应注意当地的天气预报，其环境温度在+5℃以上。湿度不宜大于70%。2.3.2制作电缆接头的施工现场周围应保持清洁和干燥。在四面支好防风栅栏。2.3.3电缆接头的制作应由经过专门培训考核合格的操作人员承担。2.3.4施工现场应符合安全、消防规定，易燃物要妥善保管。2.3.5施工现场应备有220V电源和安全电源。3操作工艺3.1工艺流程：设备点件检查和施工准备→摇测电缆绝缘和校验潮气→测定尺寸剥除电缆的保护层→套入铅套管→拆除三角架和排除潮气→包缠绝缘→拆除临时纱带→封铅→灌注绝缘胶→防腐和安装水泥盒→埋设标准→试运行验收3.2电缆接头制作按以下制作程序进行，从开始剥切到制作完毕，必须连续进行，一次完成，以免受潮。3.3设备点件检查与施工准备：3.3.1开箱点件检查，应有施工单位、供货单位和建设单位共同进行检查，并做好记录。3.3.2电线接头铅套管点件应根据设备技术资料或说明书进行，配件备全、无损伤。3.3.3把铅套管内壁擦干净、用木拍板拍打一端形成缩口（须拍成能套入电缆略大一点）并用刀开出排气孔和注胶孔，以及盖子用纸包好。01310（6）KV油纸绝缘电缆接头制作技术交底卡GD2301003施工单位工程名称分部工程交底部位日期年月日3.3.4加工黑漆隔带和纱布带成小卷、浸泡在150℃左右的电缆油中去潮（如无电缆油可用变压器油加入25%～30%松香，以不同），然后捞出，漏油待用。3.4摇测电缆绝缘和校验潮气：3.4.1将电缆封头打开用2500V摇表摇测、绝缘电阻合格后进行校潮。3.4.2自电缆末端锯下100mm左右，将电缆统包和芯线纸绝缘各撕下几条，分别放入150℃左右的电缆油中，如有潮气油中将泛起气泡和发出嘶嘶的声音。另一种方法为火烧法。将被校潮的绝缘纸用火点燃，如有潮气，绝缘纸表面会起气泡和发出嘶嘶声音。如发现电缆纸绝缘有潮气侵入时，应逐段切除，直至没有潮气为止。3.5测定尺寸剥除电缆保护层：3.5.1调直电缆：将电缆放平，在电缆两端的两米处内分别调直，擦干净重叠200mm。在中部作中心标线为接头中心。用锯断开，然后将水泥保护盒座板放在中心标线下面。3.5.2自电缆端头按图量取合适尺寸。用钢带宽度的三分之二卡子卡固（或用2mm裸铜线绑扎三匝），剥去麻层（或护套层）。从麻层断处量取50mm，并用钢带卡固，用钢锯靠近卡子的边缘锯一环形深痕，其深度不得超过钢带厚度的二分之一，再用螺丝刀将钢带尖端撬起，然后用钳子夹紧，把钢带撕掉，用锉刀修理钢带毛刺，使之圆滑。3.6套入铅套管：附注：1.2.3.铅套管接头适用于直埋地下，电缆沟或电缆隧道内8.7/10kV及...
