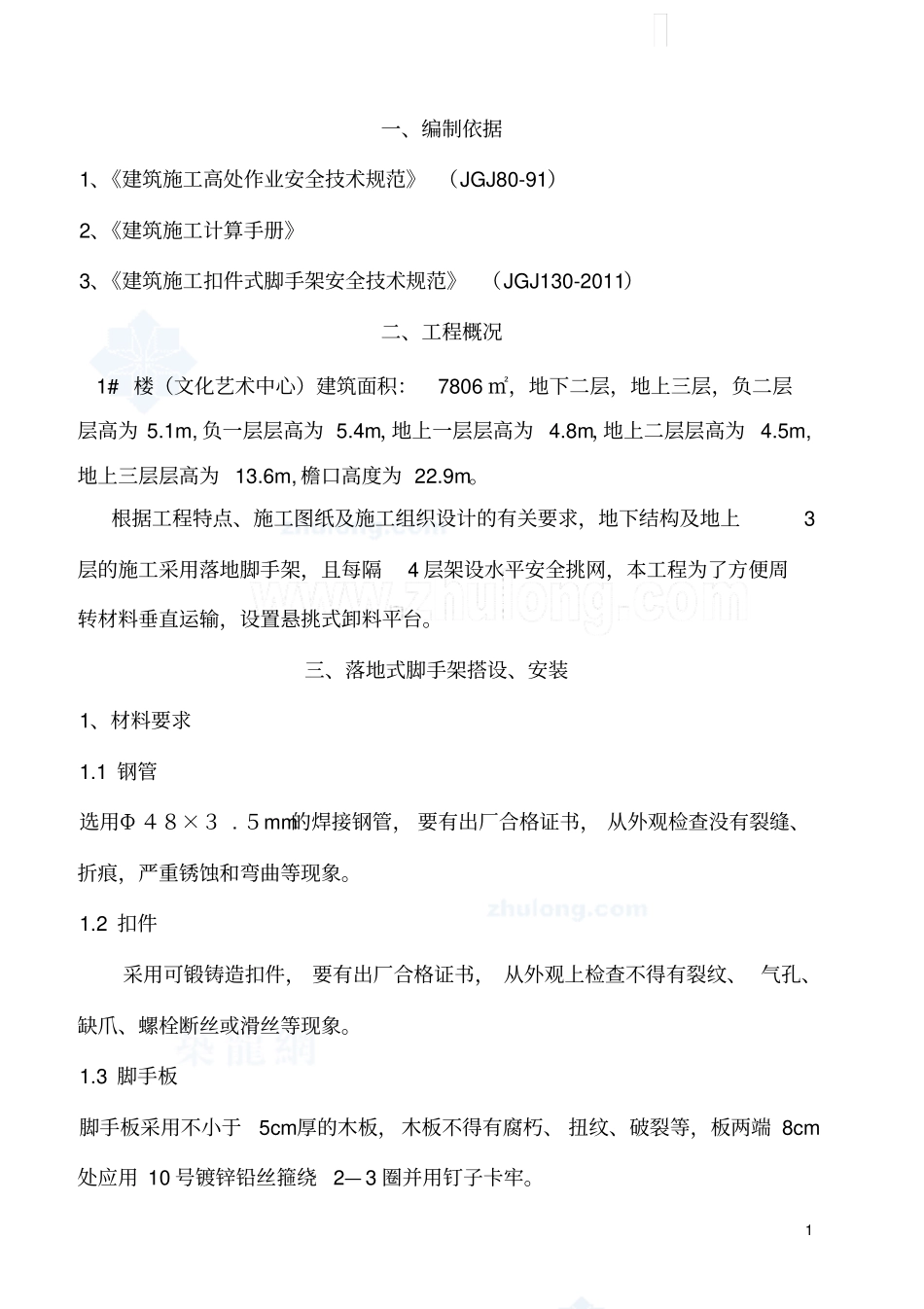

1一、编制依据1、《建筑施工高处作业安全技术规范》（JGJ80-91）2、《建筑施工计算手册》3、《建筑施工扣件式脚手架安全技术规范》（JGJ130-2011）二、工程概况1#楼（文化艺术中心）建筑面积：7806㎡，地下二层，地上三层，负二层层高为5.1m,负一层层高为5.4m，地上一层层高为4.8m，地上二层层高为4.5m,地上三层层高为13.6m,檐口高度为22.9m。根据工程特点、施工图纸及施工组织设计的有关要求，地下结构及地上3层的施工采用落地脚手架，且每隔4层架设水平安全挑网，本工程为了方便周转材料垂直运输，设置悬挑式卸料平台。三、落地式脚手架搭设、安装1、材料要求1.1钢管选用Φ４８×３.５mm的焊接钢管，要有出厂合格证书，从外观检查没有裂缝、折痕，严重锈蚀和弯曲等现象。1.2扣件采用可锻铸造扣件，要有出厂合格证书，从外观上检查不得有裂纹、气孔、缺爪、螺栓断丝或滑丝等现象。1.3脚手板脚手板采用不小于5cm厚的木板，木板不得有腐朽、扭纹、破裂等，板两端8cm处应用10号镀锌铅丝箍绕2—3圈并用钉子卡牢。21.4安全网安全平网材质，网绳直径、网眼尺寸、承载能力应符合国标《安全网》（GB5725-85）的规定。2、脚手架搭设2.1搭设基本尺寸形式为落地式双排脚手，脚手架搭设宽度为90cm，步高1.80m，立杆纵距1.50m，每步脚手架小横杆间距为1.5米，在脚手板端头150mm内如无小横杆须加设一根小横杆。内立杆距墙面0.30,小横杆里端离墙面的距离5cm。2.2主要工艺做好搭设前的准备工作→按建筑物的平面外形抄平、放线→放置纵向扫地杆→依次立立杆→安装横向扫地杆→安装大横杆→安装小横杆→设置联墙点→铺设脚手板→绑护身栏杆和踢脚板→挂安全网→加设剪刀撑。ａ、底排立杆的搭设：根据现场实际情况，在外脚手架搭设前将地面抄平、夯实，然后立杆下部安放垫木，立杆放在垫木上（垫木采用50mm厚脚手板）。ｂ、脚手架的立杆间距：脚手架的立杆间距考虑为1.5m，两端立杆间距可适当减少，为防止立杆偏斜而承受过大的偏心力，需对立杆的垂直偏差程度进行双向控制，立杆的垂直偏差绝对值在此工程中不超过30mm。ｃ、步高的确定：脚手架的步高应尽可能不妨碍施工人员，在穿越脚手架时能顺利通过，步高一般需要较大，经确定定为1.8m。结构施工时，作业层脚手板沿纵向应满铺，做3到严密、牢固、铺平、铺稳、铺实，不得超过50mm的间隙，作业层下面要留一层脚手板作为防护层。d、脚手板的铺设：对于铺设的脚手板，在每块脚手板两端下面均要有小横杆、杆离板端的距离应不大于150mm，小横杆应放平、扣牢。搭设铺设的脚手板，要求两块脚手板端头的搭接须严密，接头处必须在小横杆上，脚手板与小横杆之间的不平处允许用木块垫实，必须用铁丝绑牢，不允许垫砖块等易碎物体，严禁留探头长度大于150mm的脚手板，脚手板应在下列部位给予固定：（1）脚手板的两端和转角处。（2）长方向每隔10-15m。（3）有可能发生滑动的部位。ｅ、作业层的安全设施：在脚手架外侧挂密目安全网，作业层铺脚手板。ｆ、支撑体系：脚手架必须设置支撑体系。支撑体系包括纵向支撑、横向支撑和水平支撑。设置支撑体系的原因是使脚手架形成一个几何稳定体系，加强其整体刚度、局部刚度和某些薄弱环节的稳定。ｇ、剪刀撑：为了增强脚手架的纵向稳定性和整体性，在脚手架外立杆外设置剪刀撑。沿脚手架纵向两端和转用处起每隔7根立杆距离设一组，要求斜杆以45度设置剪刀撑。4h、水平支撑：加强脚手架横向刚度的措施之一是加强水平刚度，用长度为1500mm的小横杆。i、连墙拉结点：本工程利用穿墙螺栓与脚手架作固定联接。联接点间距不超过6米。每层设一道，垂直距离为2.75米,联结点的位置在立杆和大横杆相交处。在实际施工中需要临时拆除联墙点时，必须采取有效的补救措施，以防止立杆失稳。由于联结点是保证脚手架不失稳的主要手段，要求联结处墙体本身要有足够的刚度，故联结点在水平方向应设置在楼板附近，不得连在稳定性差的建筑部件上，以免脚手架失稳而倒塌。k、立杆：纵向间距1500mm，相邻立杆间距要错开，立杆接头与相近的大横杆的距离不宜大于步高的1/3，相邻立杆接头的高度差应大于500mm。ｐ、脚手架的基座：落地式脚手架支承...
