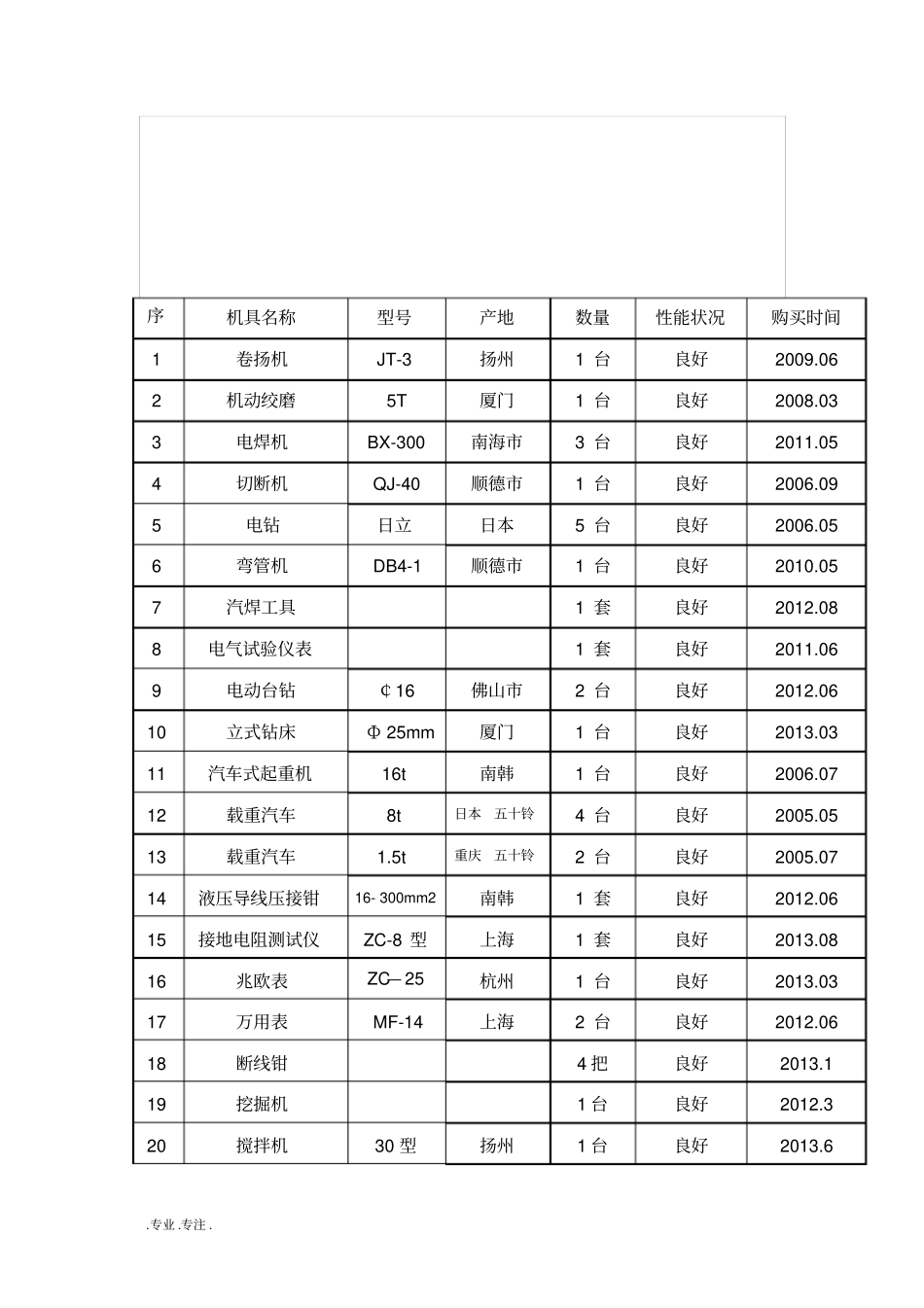

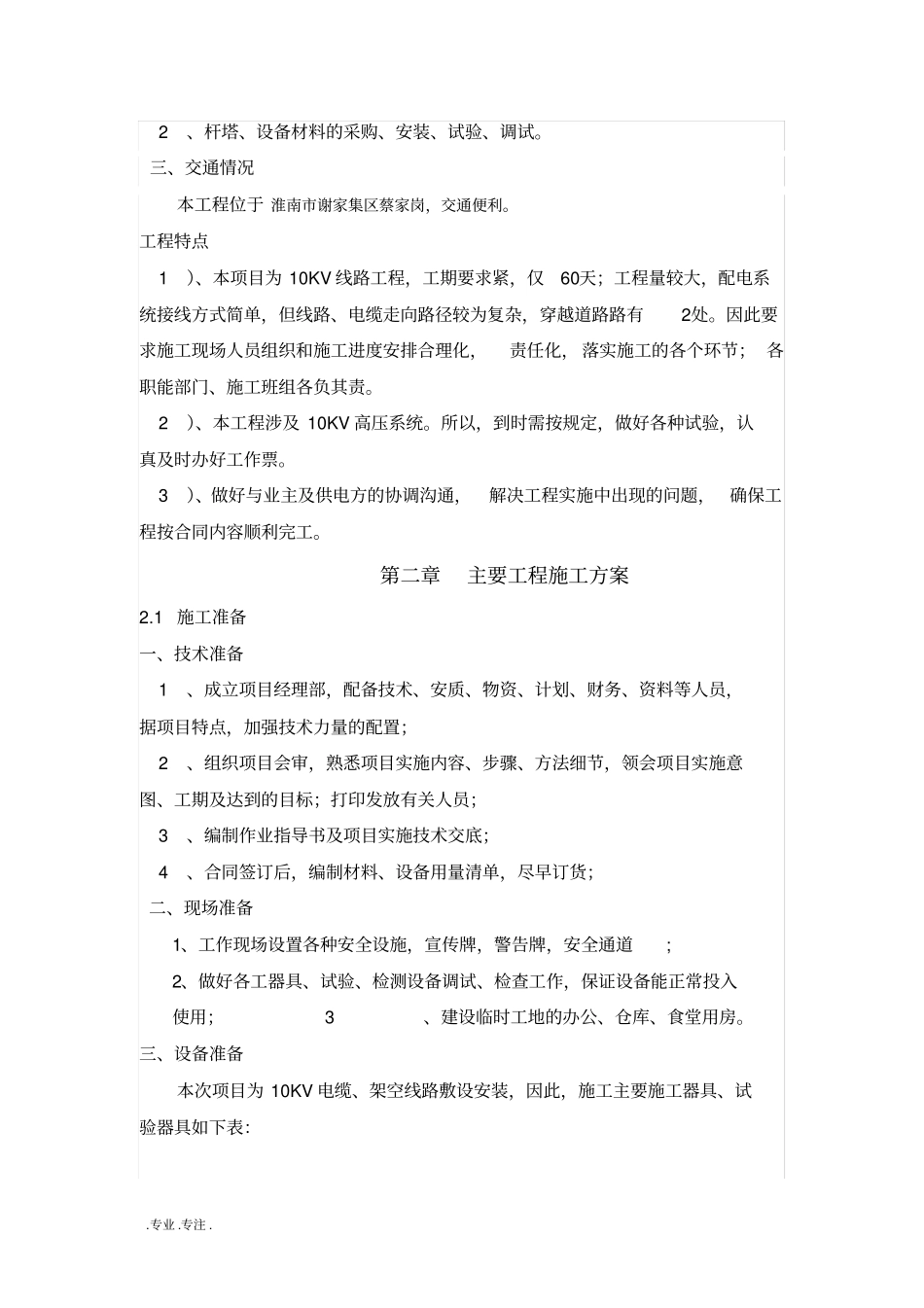

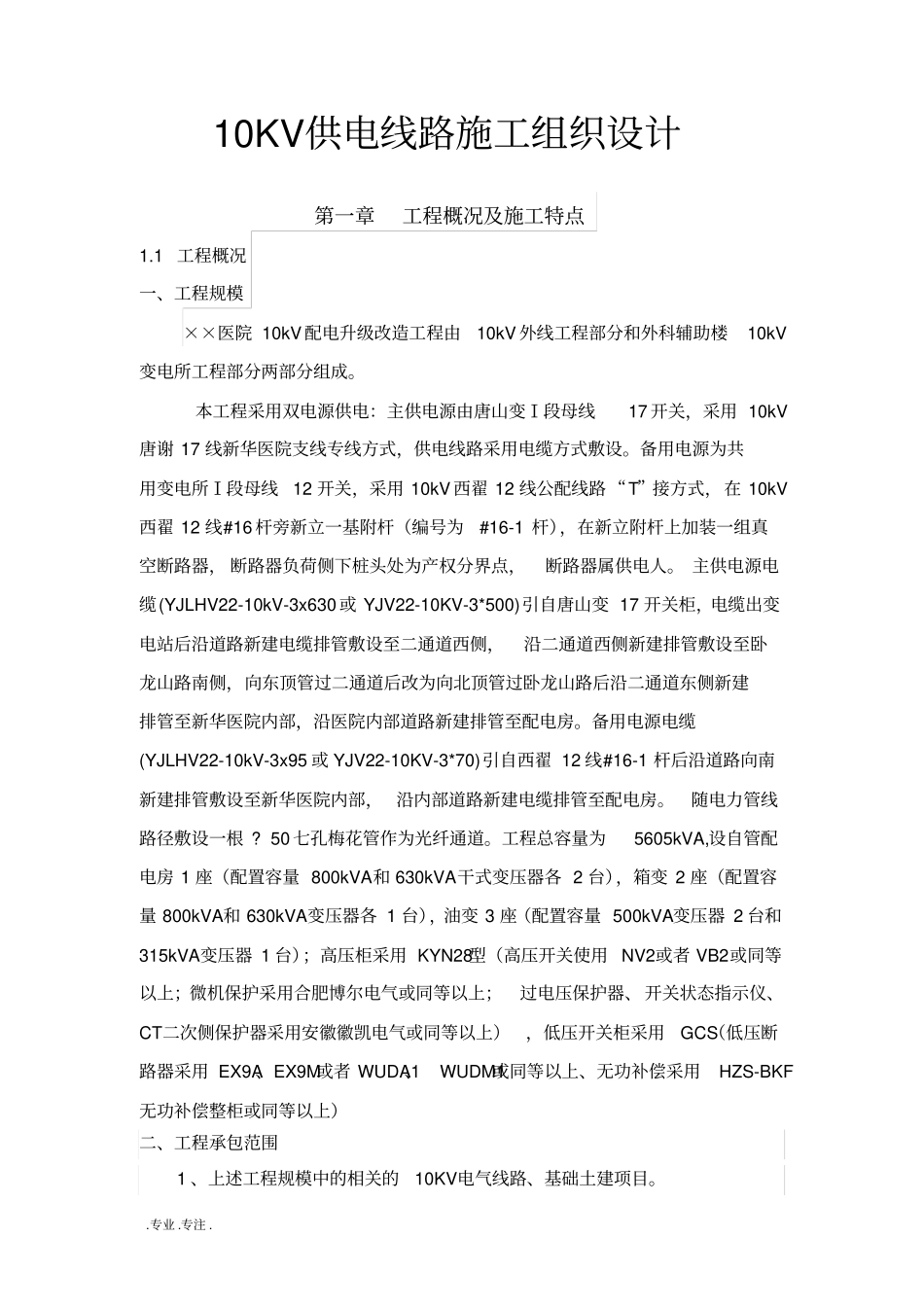

.专业.专注.10KV供电线路施工组织设计第一章工程概况及施工特点1.1工程概况一、工程规模××医院10kV配电升级改造工程由10kV外线工程部分和外科辅助楼10kV变电所工程部分两部分组成。本工程采用双电源供电：主供电源由唐山变Ⅰ段母线17开关，采用10kV唐谢17线新华医院支线专线方式，供电线路采用电缆方式敷设。备用电源为共用变电所Ⅰ段母线12开关，采用10kV西翟12线公配线路“T”接方式，在10kV西翟12线#16杆旁新立一基附杆（编号为#16-1杆），在新立附杆上加装一组真空断路器，断路器负荷侧下桩头处为产权分界点，断路器属供电人。主供电源电缆(YJLHV22-10kV-3x630或YJV22-10KV-3*500)引自唐山变17开关柜，电缆出变电站后沿道路新建电缆排管敷设至二通道西侧，沿二通道西侧新建排管敷设至卧龙山路南侧，向东顶管过二通道后改为向北顶管过卧龙山路后沿二通道东侧新建排管至新华医院内部，沿医院内部道路新建排管至配电房。备用电源电缆(YJLHV22-10kV-3x95或YJV22-10KV-3*70)引自西翟12线#16-1杆后沿道路向南新建排管敷设至新华医院内部，沿内部道路新建电缆排管至配电房。随电力管线路径敷设一根?50七孔梅花管作为光纤通道。工程总容量为5605kVA,设自管配电房1座（配置容量800kVA和630kVA干式变压器各2台），箱变2座（配置容量800kVA和630kVA变压器各1台），油变3座（配置容量500kVA变压器2台和315kVA变压器1台）；高压柜采用KYN28型（高压开关使用NV2或者VB2或同等以上；微机保护采用合肥博尔电气或同等以上；过电压保护器、开关状态指示仪、CT二次侧保护器采用安徽徽凯电气或同等以上），低压开关柜采用GCS（低压断路器采用EX9A、EX9M或者WUDA1、WUDM1或同等以上、无功补偿采用HZS-BKF无功补偿整柜或同等以上）二、工程承包范围1、上述工程规模中的相关的10KV电气线路、基础土建项目。.专业.专注.2、杆塔、设备材料的采购、安装、试验、调试。三、交通情况本工程位于淮南市谢家集区蔡家岗，交通便利。工程特点1）、本项目为10KV线路工程，工期要求紧，仅60天；工程量较大，配电系统接线方式简单，但线路、电缆走向路径较为复杂，穿越道路路有2处。因此要求施工现场人员组织和施工进度安排合理化，责任化，落实施工的各个环节；各职能部门、施工班组各负其责。2）、本工程涉及10KV高压系统。所以，到时需按规定，做好各种试验，认真及时办好工作票。3）、做好与业主及供电方的协调沟通，解决工程实施中出现的问题，确保工程按合同内容顺利完工。第二章主要工程施工方案2.1施工准备一、技术准备1、成立项目经理部，配备技术、安质、物资、计划、财务、资料等人员，据项目特点，加强技术力量的配置；2、组织项目会审，熟悉项目实施内容、步骤、方法细节，领会项目实施意图、工期及达到的目标；打印发放有关人员；3、编制作业指导书及项目实施技术交底；4、合同签订后，编制材料、设备用量清单，尽早订货；二、现场准备1、工作现场设置各种安全设施，宣传牌，警告牌，安全通道;2、做好各工器具、试验、检测设备调试、检查工作，保证设备能正常投入使用；3、建设临时工地的办公、仓库、食堂用房。三、设备准备本次项目为10KV电缆、架空线路敷设安装，因此，施工主要施工器具、试验器具如下表：.专业.专注.序机具名称型号产地数量性能状况购买时间1卷扬机JT-3扬州1台良好2009.062机动绞磨5T厦门1台良好2008.033电焊机BX-300南海市3台良好2011.054切断机QJ-40顺德市1台良好2006.095电钻日立日本5台良好2006.056弯管机DB4-1顺德市1台良好2010.057汽焊工具1套良好2012.088电气试验仪表1套良好2011.069电动台钻￠16佛山市2台良好2012.0610立式钻床Ф25mm厦门1台良好2013.0311汽车式起重机16t南韩1台良好2006.0712载重汽车8t日本五十铃4台良好2005.0513载重汽车1.5t重庆五十铃2台良好2005.0714液压导线压接钳16-300mm2南韩1套良好2012.0615接地电阻测试仪ZC-8型上海1套良好2013.0816兆欧表ZC—25杭州1台良好2013.0317万用表MF-14上海2台良好2012.0618断线钳4把良好2013.119挖掘机1台良好2012.320搅拌机30型扬州1台良好2013.6.专业.专注.21手动葫芦2T/5T/20T常州各一台良好2011.222柴油发电...
