10kV开关柜技术协议VIP免费

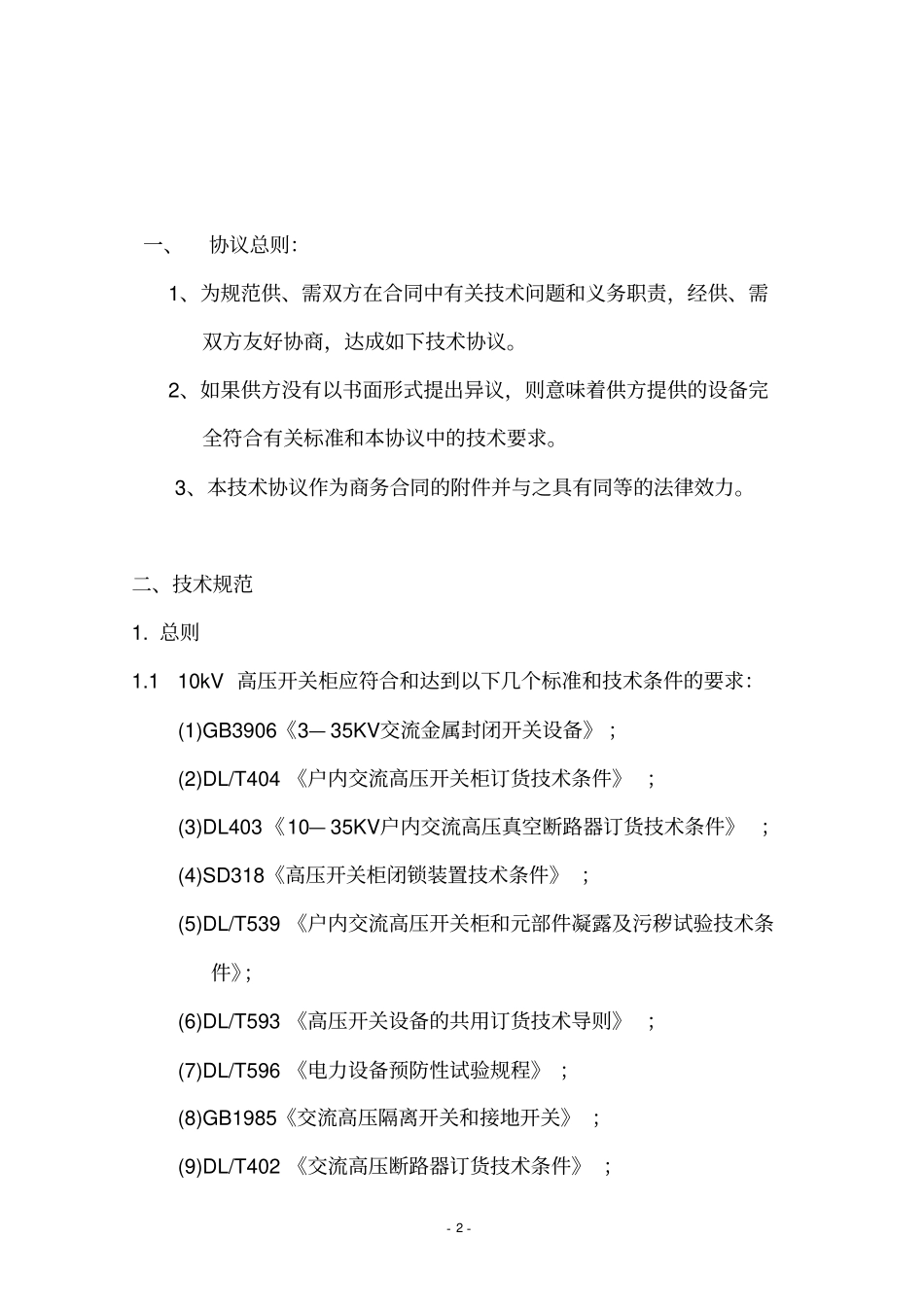

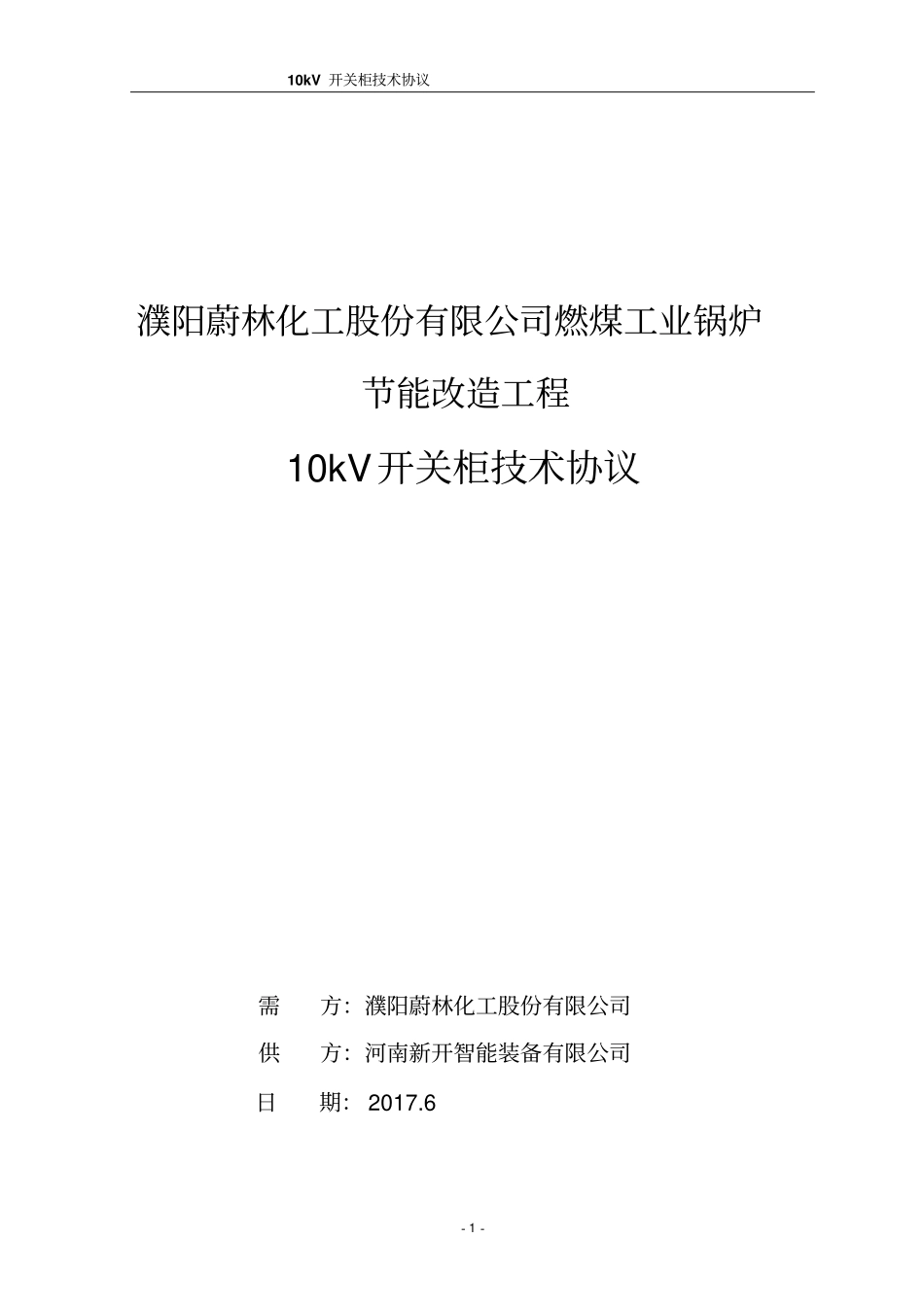

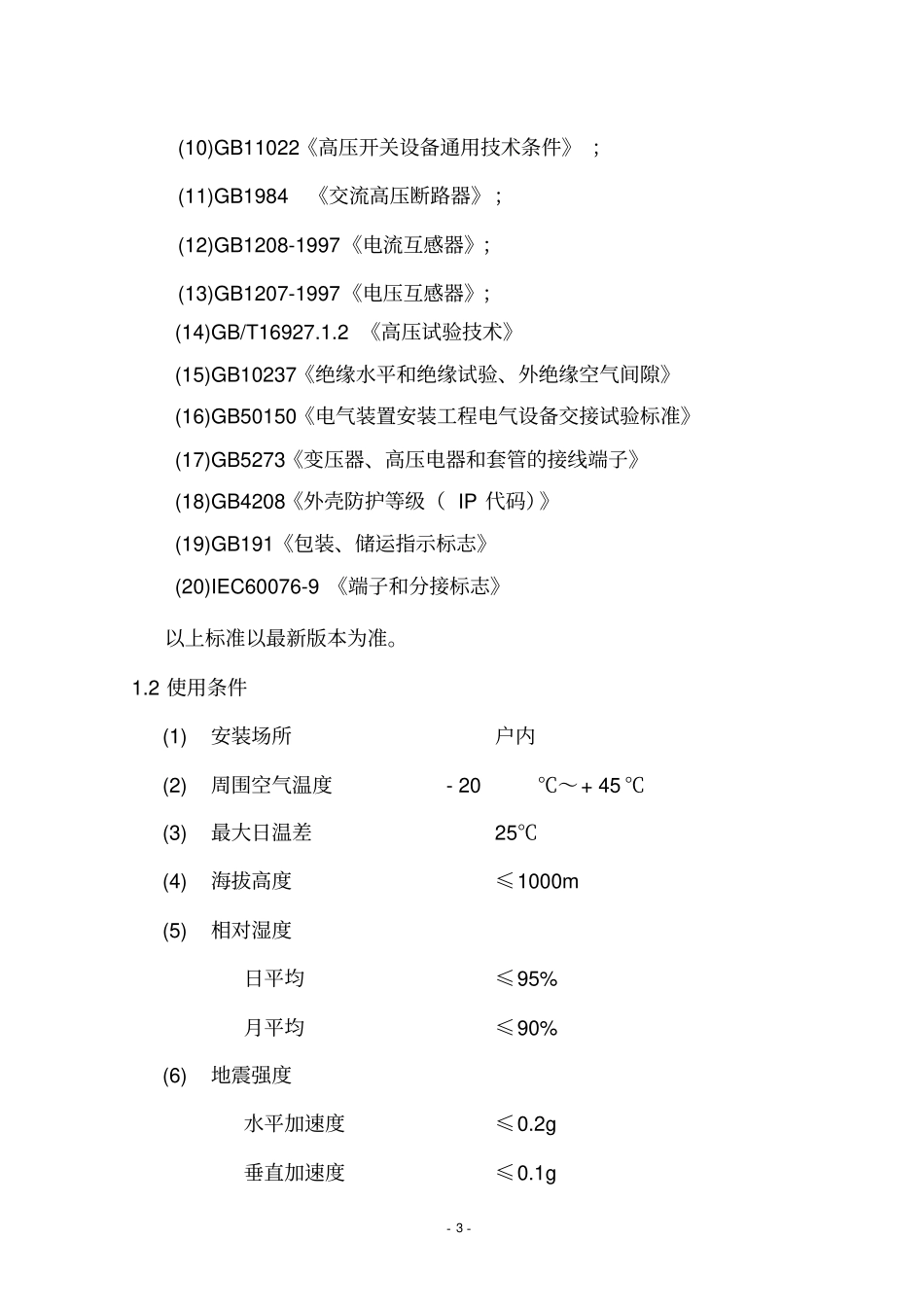

10kV开关柜技术协议-1-濮阳蔚林化工股份有限公司燃煤工业锅炉节能改造工程10kV开关柜技术协议需方：濮阳蔚林化工股份有限公司供方：河南新开智能装备有限公司日期：2017.6-2-一、协议总则：1、为规范供、需双方在合同中有关技术问题和义务职责，经供、需双方友好协商，达成如下技术协议。2、如果供方没有以书面形式提出异议，则意味着供方提供的设备完全符合有关标准和本协议中的技术要求。3、本技术协议作为商务合同的附件并与之具有同等的法律效力。二、技术规范1.总则1.110kV高压开关柜应符合和达到以下几个标准和技术条件的要求：(1)GB3906《3—35KV交流金属封闭开关设备》；(2)DL/T404《户内交流高压开关柜订货技术条件》；(3)DL403《10—35KV户内交流高压真空断路器订货技术条件》；(4)SD318《高压开关柜闭锁装置技术条件》；(5)DL/T539《户内交流高压开关柜和元部件凝露及污秽试验技术条件》；(6)DL/T593《高压开关设备的共用订货技术导则》；(7)DL/T596《电力设备预防性试验规程》；(8)GB1985《交流高压隔离开关和接地开关》；(9)DL/T402《交流高压断路器订货技术条件》；-3-(10)GB11022《高压开关设备通用技术条件》；(11)GB1984《交流高压断路器》；(12)GB1208-1997《电流互感器》；(13)GB1207-1997《电压互感器》；(14)GB/T16927.1.2《高压试验技术》(15)GB10237《绝缘水平和绝缘试验、外绝缘空气间隙》(16)GB50150《电气装置安装工程电气设备交接试验标准》(17)GB5273《变压器、高压电器和套管的接线端子》(18)GB4208《外壳防护等级（IP代码）》(19)GB191《包装、储运指示标志》(20)IEC60076-9《端子和分接标志》以上标准以最新版本为准。1.2使用条件(1)安装场所户内(2)周围空气温度-20℃～+45℃(3)最大日温差25℃(4)海拔高度≤1000m(5)相对湿度日平均≤95%月平均≤90%(6)地震强度水平加速度≤0.2g垂直加速度≤0.1g-4-(7)防护等级高压室IP4X低压室IP2X(8)最小公称爬电比距mm/kV瓷质材料18（216mm）有机材料20（240mm）(9)导电体相间及对地净距≥125mm(10)绝缘隔板与裸露导体空气间隙距离≥30mm(11)系统最高运行电压12kV(12)系统额定频率50Hz1.310kV高压开关柜的结构应保证工作人员的安全和便于运行、维护、检查、监视、检修和试验。1.4高压开关柜应能防止因本身缺陷、异常或误操作导致的内部电弧伤及工作人员并通过内部电弧故障试验加以验证。1.5为验证柜内绝缘表面出现凝露的情况下开关柜的绝缘水平，高压开关柜必须通过凝露试验。1.6产品在工厂组装调试阶段，乙方应通知甲方赴厂进行质量最终检。1.7双方应严格遵守本技术协议，任一方修改内容时，应事先征得对方同意，并以书面备案。2.订货范围及技术参数2.1订货范围（参见电气主接线图及配电装置实际接线图）-5-名称柜体尺寸（宽x深）真空断路器数量10kV馈电柜800mm*1500mmVS1-12E/1250-31.5KA2台2.2开关柜基本技术参数2.2.1额定电压（最高运行电压）10/12kV2.2.2额定频率50Hz2.2.31分钟额定工频耐受电压（有效值）相间及对地42kV隔离断口48kV2.2.4额定雷电冲击耐受电压（峰值）相间及对地75KV隔离断口85kV2.2.5额定电流：1250A2.2.6额定短路开断电流：31.5kA2.2.7额定热稳定电流：31.5kA2.2.8额定峰值耐受电流：31.5kA2.2.9额定短路关合电流：80kA2.2.10额定短路持续时间:3s2.2.11辅助电源电动机、加热器等AC220V控制、保护DC220V2.2.12最高工作电压下局放量-6-树脂浇注绝缘的套管≤5PC固体绝缘的仪用互感器≤10PC2.2.13手车无须维修允许拉出推进次数:500次2.3开关柜内主要一次元器件参数柜内元件除应满足第2.2条之相关规定外，还须各自满足以下规定2.3.1真空断路器2.3.1.1首相开断系数1.52.3.1.2工频恢复电压30.2(2.5)最高电压2.3.1.3失步开断电流25%额定短路开断电流2.3.1.4燃弧时间≤20ms2.3.1.5开断时间≤60ms2.3.1.6合闸时间≤70ms2.3.1.7三相合闸不同期时间≤2ms2.3.1.8三相分闸不同期时间≤2ms2.3.1.9合闸弹跳时间≤2ms2.3.1.10开断额定短路电流无须维修次数：100次2.3.1.11开断额定电流无须维修次数20000次2.3.1.12分合操作循环无须维修次数30000次2.3.1.13额定操作顺序分-0.3s-合分-180s-合分2.3.1.14操作...
