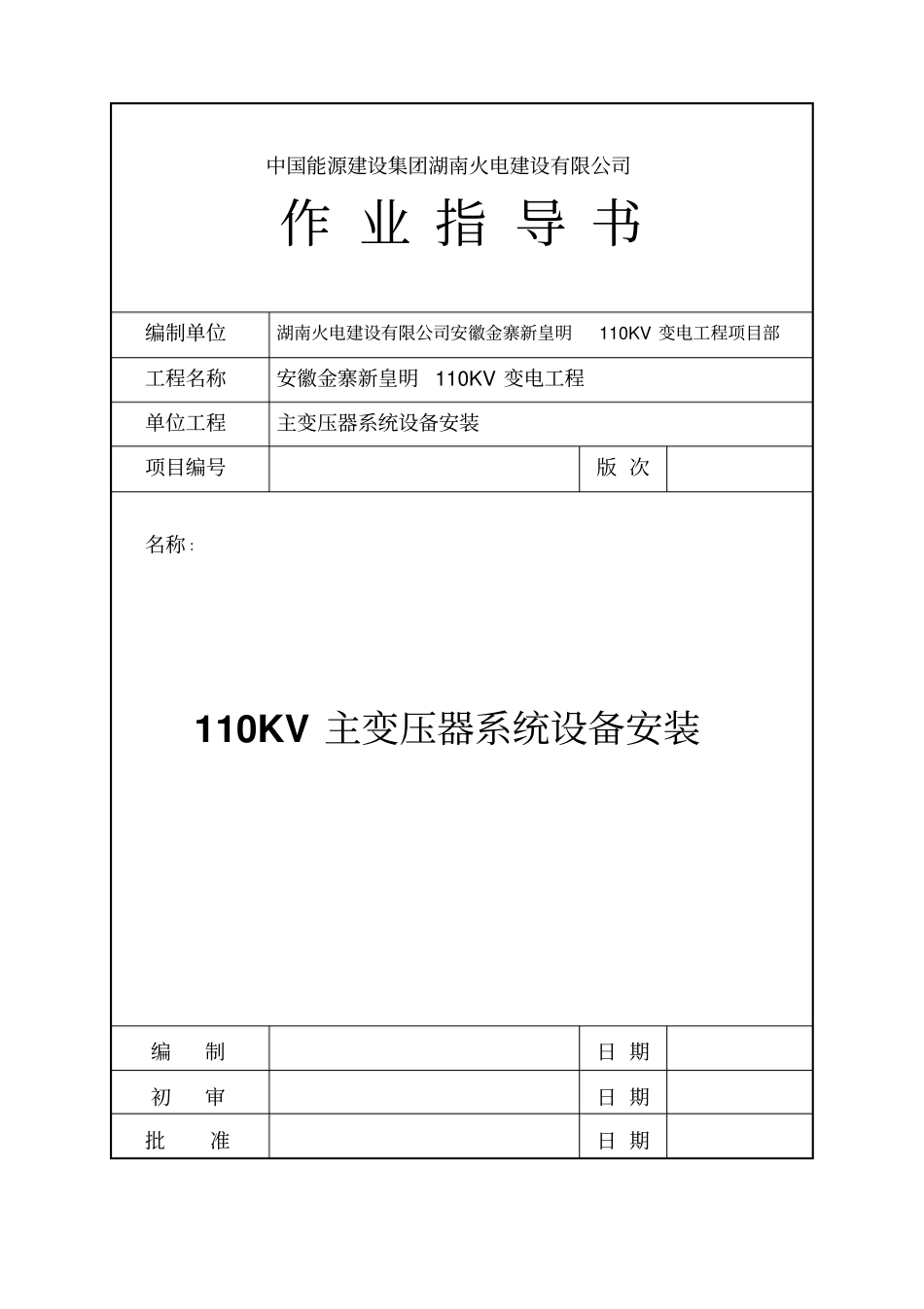

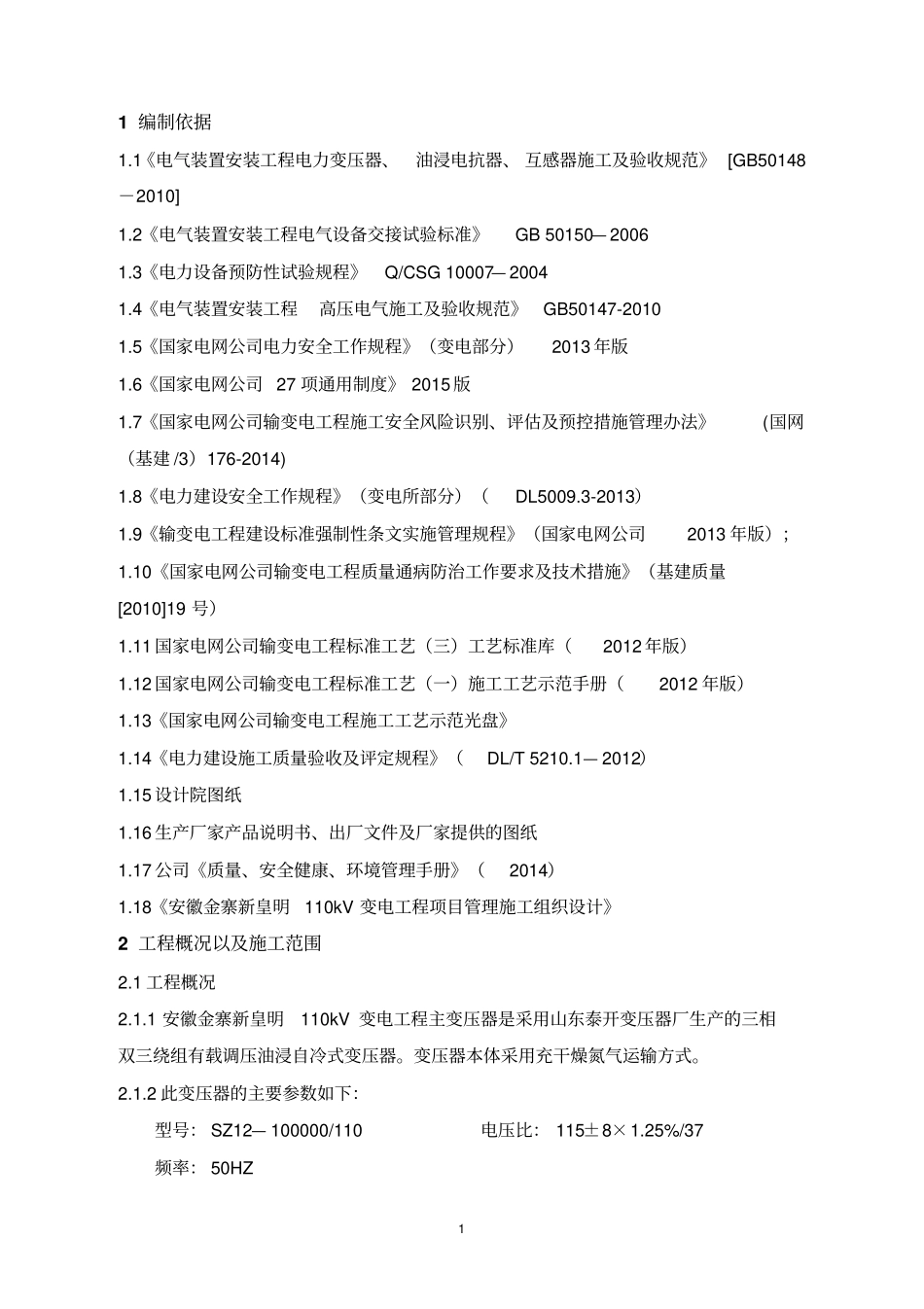

中国能源建设集团湖南火电建设有限公司作业指导书编制单位湖南火电建设有限公司安徽金寨新皇明110KV变电工程项目部工程名称安徽金寨新皇明110KV变电工程单位工程主变压器系统设备安装项目编号版次名称：110KV主变压器系统设备安装编制日期初审日期批准日期目录1编制依据..............................................................12工程概况以及施工范围..................................................13施工作业人员配备与人员资格............................................24施工所需机械装备及工器具量具、安全防护用品配备........................25施工条件及施工前准备工作..............................................36作业程序方法及要求....................................................47质量控制及质量验收...................................................108标准工艺施工控制要点及示例...........................................119安全文明施工及环境管理要求和措施.....................................1610强制性条文相关条例..................................................1711编制依据1.1《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》[GB50148－2010]1.2《电气装置安装工程电气设备交接试验标准》GB50150—20061.3《电力设备预防性试验规程》Q/CSG10007—20041.4《电气装置安装工程高压电气施工及验收规范》GB50147-20101.5《国家电网公司电力安全工作规程》（变电部分）2013年版1.6《国家电网公司27项通用制度》2015版1.7《国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法》(国网（基建/3）176-2014)1.8《电力建设安全工作规程》（变电所部分）（DL5009.3-2013）1.9《输变电工程建设标准强制性条文实施管理规程》（国家电网公司2013年版）；1.10《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量[2010]19号）1.11国家电网公司输变电工程标准工艺（三）工艺标准库（2012年版）1.12国家电网公司输变电工程标准工艺（一）施工工艺示范手册（2012年版）1.13《国家电网公司输变电工程施工工艺示范光盘》1.14《电力建设施工质量验收及评定规程》（DL/T5210.1—2012）1.15设计院图纸1.16生产厂家产品说明书、出厂文件及厂家提供的图纸1.17公司《质量、安全健康、环境管理手册》（2014）1.18《安徽金寨新皇明110kV变电工程项目管理施工组织设计》2工程概况以及施工范围2.1工程概况2.1.1安徽金寨新皇明110kV变电工程主变压器是采用山东泰开变压器厂生产的三相双三绕组有载调压油浸自冷式变压器。变压器本体采用充干燥氮气运输方式。2.1.2此变压器的主要参数如下：型号：SZ12—100000/110电压比：115±8×1.25%/37频率：50HZ2冷却方式：自冷式2.2施工范围本项目的施工范围包括：变压器基础的检查和校验，变压器基础接地，配合变压器就位，变压器存放时的保管，变压器油处理，变压器器身检查，变压器附件安装,变压器外表清理及补漆、配合试运行等。3施工作业人员配备与人员资格3.1施工作业人员配备：序号岗位资格要求数量备注1班长高级工及以上；承担班长岗位2台机组以上1有大型变压器安装经验2班组工程师承担班组工程师岗位1年以上13组长高级工及以上；承担组长岗位2年以上34主作业中级工及以上；有承担相应工作的资格证35作业初级工及以上；有承担相应工作的资格证46起重司索工高级工及以上；承担起重司索岗位2年以上2有资格证7架子工经过安全教育合格，有承担相应工作的资格证38厂家技术人员有承担相应工作的资格证23.2参加作业人员的素质要求：3.2.1施工人员身体检查合格且必须经过三级安全教育并考试合格；3.2.2接受过技术交底，懂得变压器结构、工作原理、熟悉变压器器身检查方法、内容和质量要求，会操作主要的工机具和日常维护；3.2.3施工负责人必须是组长或组长以上岗位，且参加过２台50MVA及以上容量变压器的安装工作。4施工所需机械装备及工器具量具、安全防护用品配备序号名称规格单位数量备注1储油罐20吨套22真空滤油机100L／min真空度0.133kPa台14真空泵排...
