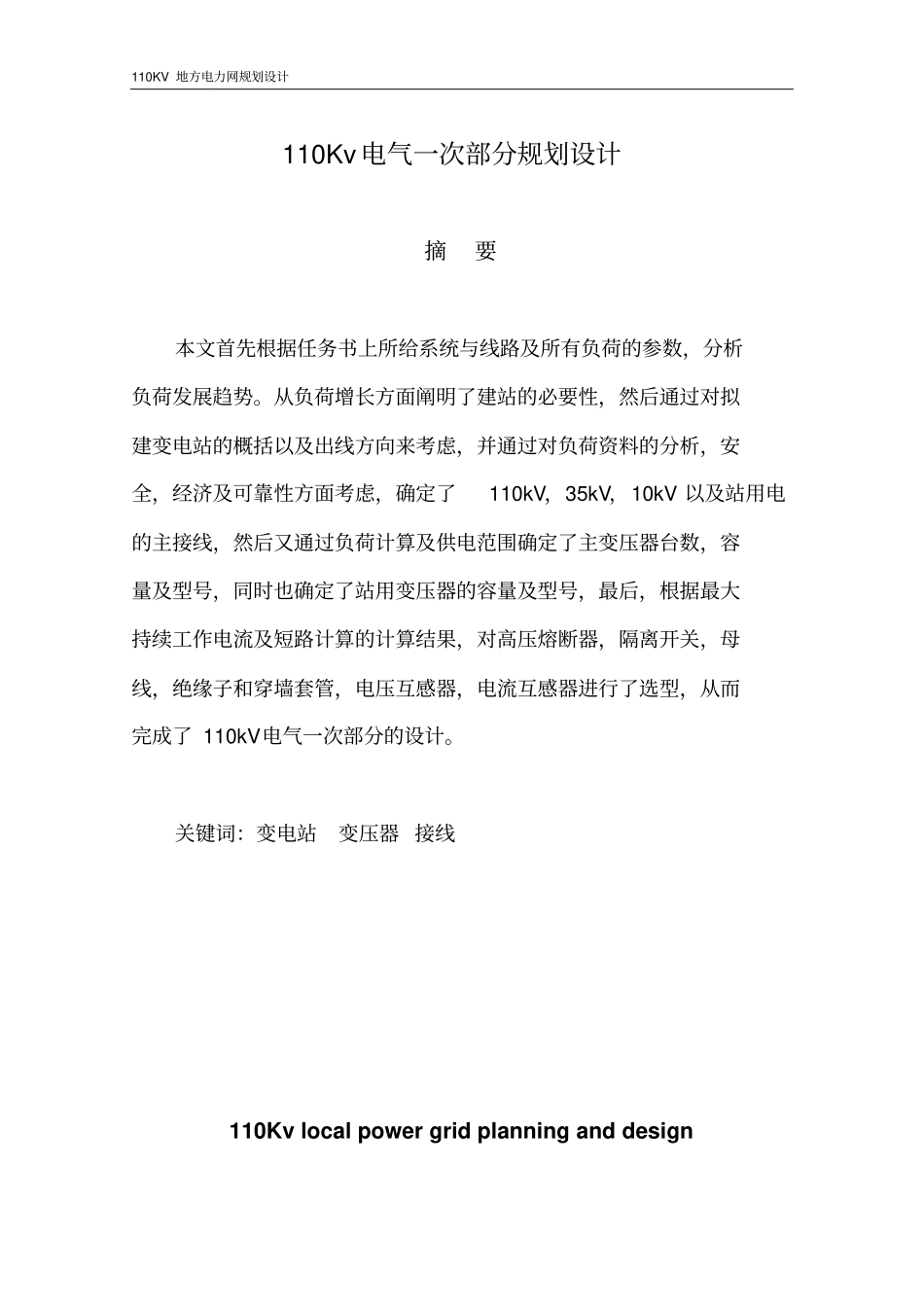

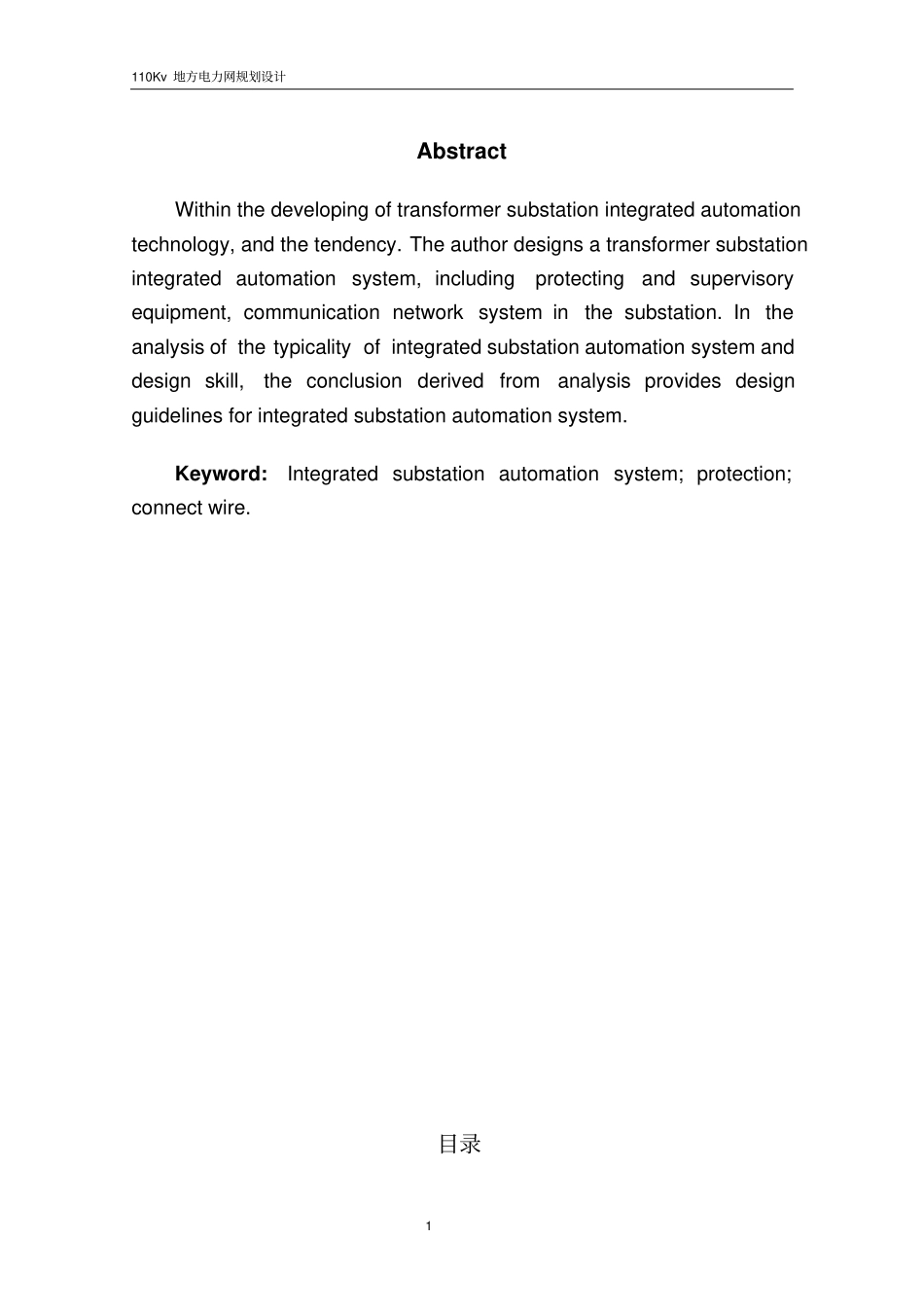

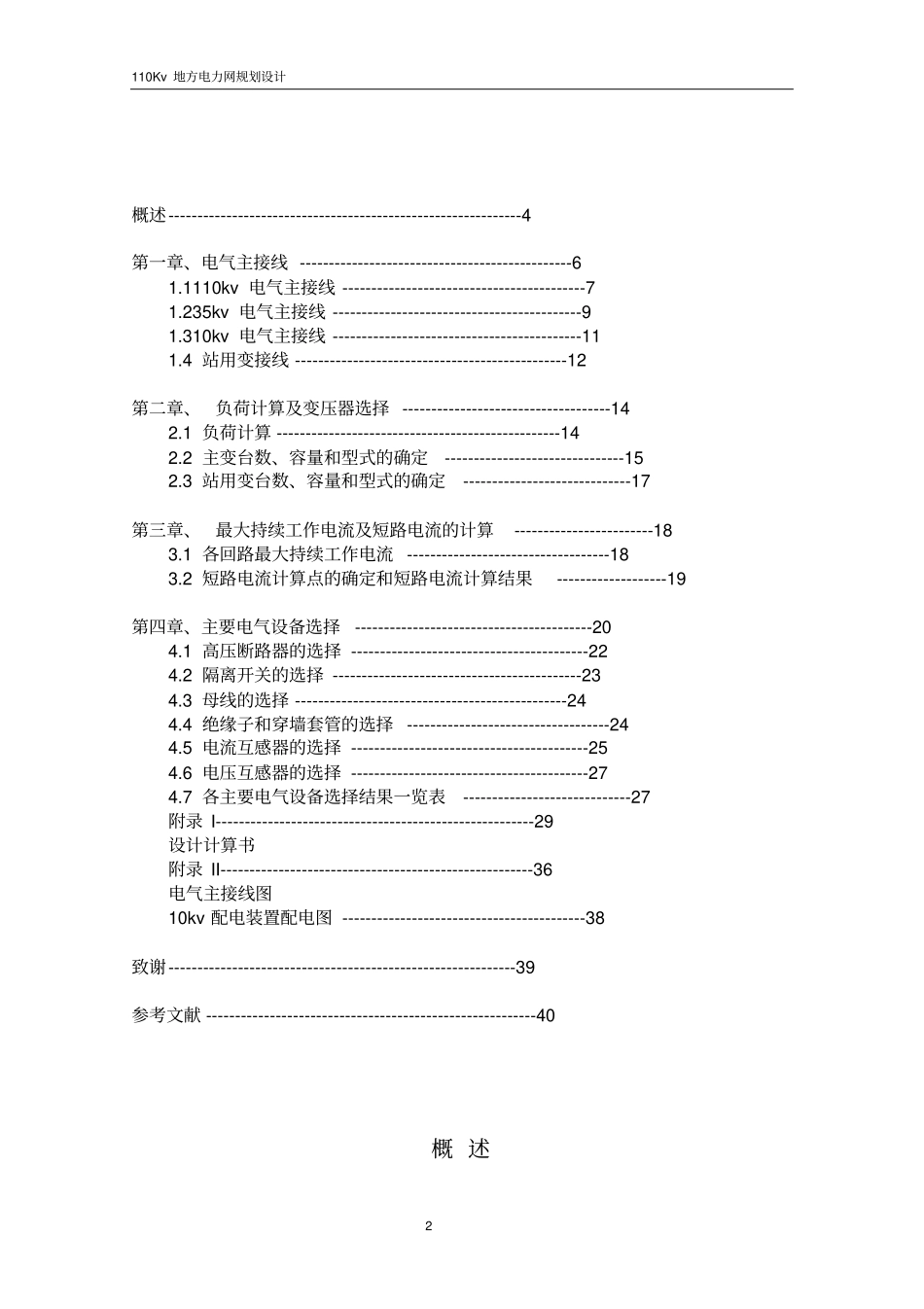

110KV地方电力网规划设计110Kv电气一次部分规划设计摘要本文首先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。从负荷增长方面阐明了建站的必要性，然后通过对拟建变电站的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了110kV，35kV，10kV以及站用电的主接线，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了站用变压器的容量及型号，最后，根据最大持续工作电流及短路计算的计算结果，对高压熔断器，隔离开关，母线，绝缘子和穿墙套管，电压互感器，电流互感器进行了选型，从而完成了110kV电气一次部分的设计。关键词：变电站变压器接线110Kvlocalpowergridplanninganddesign110Kv地方电力网规划设计1AbstractWithinthedevelopingoftransformersubstationintegratedautomationtechnology,andthetendency.Theauthordesignsatransformersubstationintegratedautomationsystem,includingprotectingandsupervisoryequipment,communicationnetworksysteminthesubstation.Intheanalysisofthetypicalityofintegratedsubstationautomationsystemanddesignskill,theconclusionderivedfromanalysisprovidesdesignguidelinesforintegratedsubstationautomationsystem.Keyword:Integratedsubstationautomationsystem;protection;connectwire.目录110Kv地方电力网规划设计2概述-------------------------------------------------------------4第一章、电气主接线-----------------------------------------------61.1110kv电气主接线------------------------------------------71.235kv电气主接线-------------------------------------------91.310kv电气主接线-------------------------------------------111.4站用变接线-----------------------------------------------12第二章、负荷计算及变压器选择------------------------------------142.1负荷计算-------------------------------------------------142.2主变台数、容量和型式的确定-------------------------------152.3站用变台数、容量和型式的确定-----------------------------17第三章、最大持续工作电流及短路电流的计算------------------------183.1各回路最大持续工作电流-----------------------------------183.2短路电流计算点的确定和短路电流计算结果-------------------19第四章、主要电气设备选择-----------------------------------------204.1高压断路器的选择-----------------------------------------224.2隔离开关的选择-------------------------------------------234.3母线的选择-----------------------------------------------244.4绝缘子和穿墙套管的选择-----------------------------------244.5电流互感器的选择-----------------------------------------254.6电压互感器的选择-----------------------------------------274.7各主要电气设备选择结果一览表-----------------------------27附录I-------------------------------------------------------29设计计算书附录II------------------------------------------------------36电气主接线图10kv配电装置配电图------------------------------------------38致谢------------------------------------------------------------39参考文献---------------------------------------------------------40概述110Kv地方电力网规划设计31.待设计变电所地位及作用按照先行的原则，依据远期负荷发展，决定在本区兴建1中型110kV变电所。该变电所建成后，主要对本区用户供电为主，尤其对本地区大用户进行供电。改善提高供电水平。同时和其他地区变电所联成环网，提高了本地供电质量和可靠性。北110kV出线4回，2回备用35kV出线8回，2回备用10kV线路12回，另有2回备用2.变电站负荷情况及所址概况待设计变电站～～110Kv地方电力网规划设计4本变电站的电压等级为110/35/10。变电站由两个系统供电，系统S1为600MVA，容抗为0.38,系统S2为800MVA，容抗为0.45.线路...
