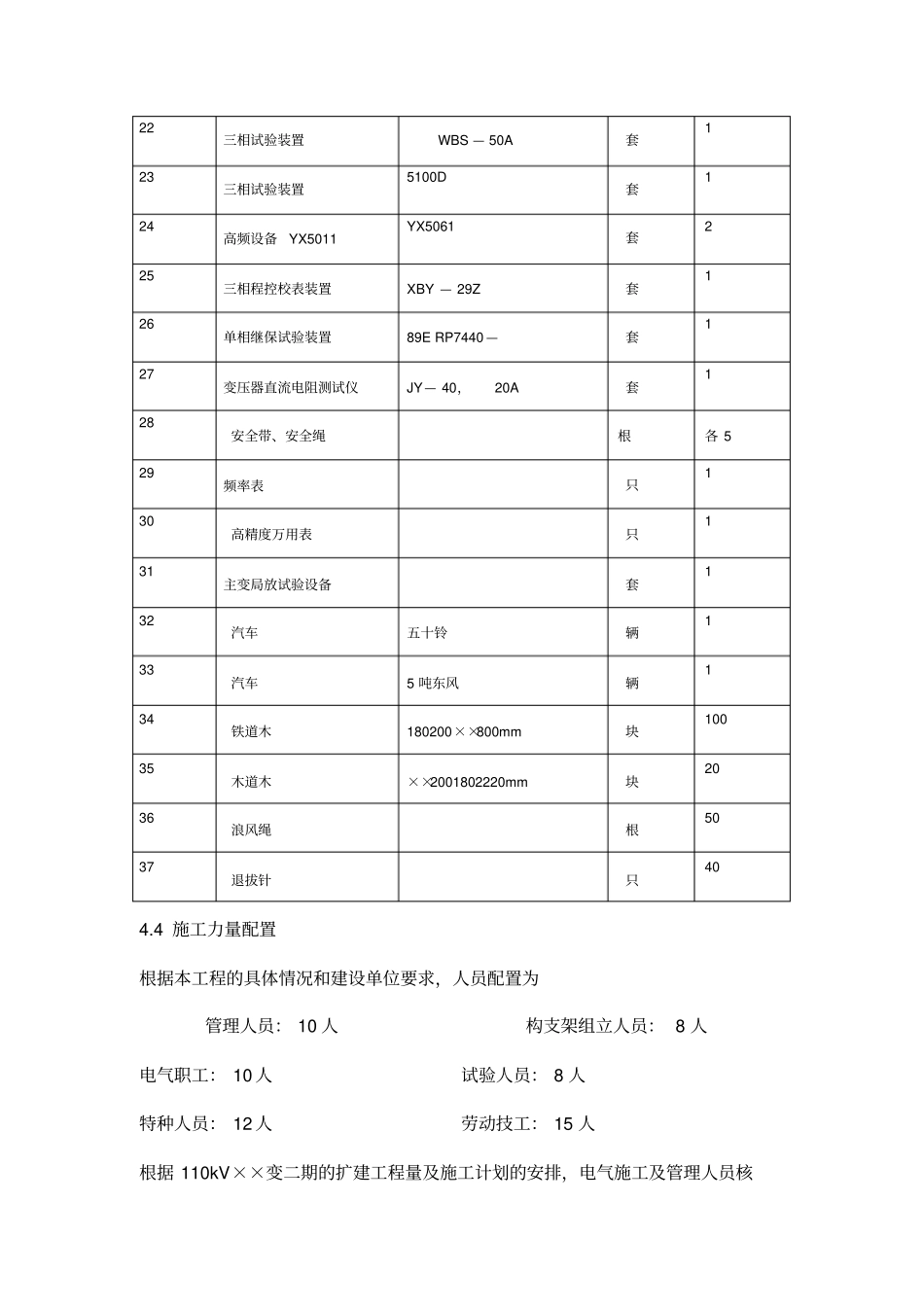

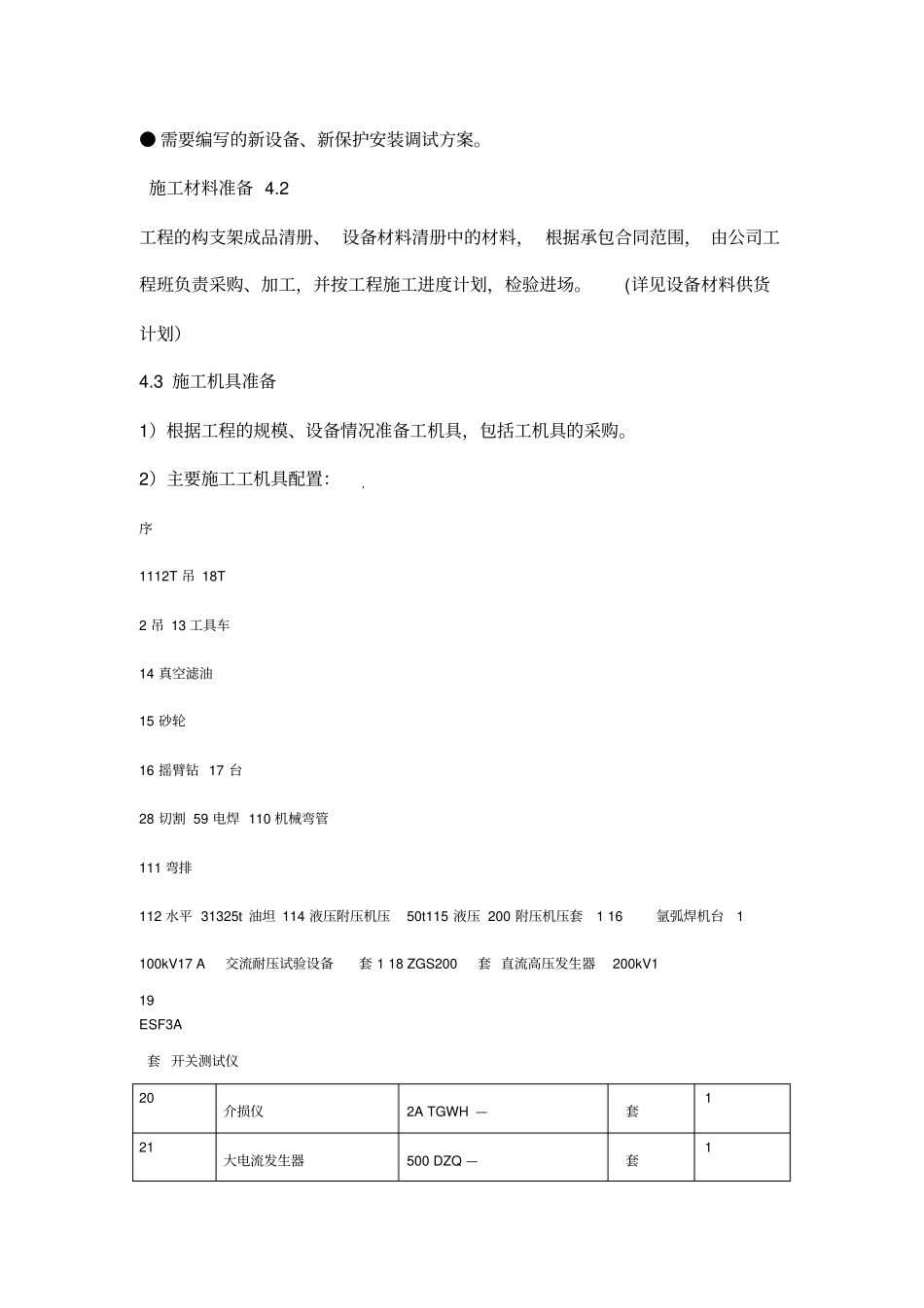

110kV变电站二期电气安装工程施工方案4.1施工技术和资料准备1）收集好与工程有关的资料、文件、信息，包括技术施工图，说明书，设计更改通知单，公司有关的制度、规定、细则、新型施工机具信息等，专人负责、分类保管。2）作好施工图预审工作，参加由建设单位主持的工程施工设计图纸交底会审。3）编制施工组织设计（包括：工程总的施工进度计划；施工总平面布置；工程施工的临时设施；工程供水、排水、消防设施等）。4）在施工图会审交底后，编制精确的电气设备、材料清册以及设备材料供应计划，主动配合，积极协调，及时作好电气设备及施工材料的清点验收，催运催交，存放保管工作。5）为确保工程施工质量和安全，根据过程特点按照公司施工过程控制要求编写有关的《施工作业指导书》及施工方案，向施工人员进行施工技术交底。6）视施工过程中具体情况提前组织编制变电所如下的技术资料：●《110kV××变二期电气施工组织设计》●《110kV××变二期设备材料清册》●《110kV××变二期质量检验计划》●《110kV××变二期构支架吊装方案》●《110kV××变二期主变压器施工方案》●《110kV××变二期主变压器交流耐压试验方案》●《110kV××变二期主变压器局部放电试验方案》●需要编写的新设备、新保护安装调试方案。施工材料准备4.2工程的构支架成品清册、设备材料清册中的材料，根据承包合同范围，由公司工程班负责采购、加工，并按工程施工进度计划，检验进场。(详见设备材料供货计划）4.3施工机具准备1）根据工程的规模、设备情况准备工机具，包括工机具的采购。2）主要施工工机具配置：序1112T吊18T2吊13工具车14真空滤油15砂轮16摇臂钻17台28切割59电焊110机械弯管111弯排112水平31325t油坦114液压附压机压50t115液压200附压机压套116氩弧焊机台1100kV17A交流耐压试验设备套118ZGS200套直流高压发生器200kV119ESF3A套开关测试仪20介损仪2ATGWH—套121大电流发生器500DZQ—套122三相试验装置WBS—50A套123三相试验装置5100D套124高频设备YX5011YX5061套225三相程控校表装置XBY—29Z套126单相继保试验装置89ERP7440—套127变压器直流电阻测试仪JY—40，20A套128安全带、安全绳根各529频率表只130高精度万用表只131主变局放试验设备套132汽车五十铃辆133汽车5吨东风辆134铁道木180200××800mm块10035木道木××2001802220mm块2036浪风绳根5037退拔针只404.4施工力量配置根据本工程的具体情况和建设单位要求，人员配置为管理人员：10人构支架组立人员：8人电气职工：10人试验人员：8人特种人员：12人劳动技工：15人根据110kV××变二期的扩建工程量及施工计划的安排，电气施工及管理人员核定为人，施工过程中根据进度情况再作适当调整。63．4.5施工工序总体安排4.5.1软母线装置安装软母线施工，先检查运至现场的导线、金具、线夹规格、数量、尺寸。对导线进行压接，对软母线进行组装，高空架设。检查软母线的弧垂，进行跳线的安装。4.5.2硬母线装置安装先检查运至现场的设备、器材、金具规格、型号、数量，安装支柱绝缘子、穿墙套管及其底座。对母线进行焊接。硬母线的安装，补偿器、及其引下线的安装，对硬母线检查。4.5.3接地装置安装先熟悉图纸，对接地材料规格进行检查，构架、设备进行焊接接地，独立避雷针接地的安装，对接地的工艺美观进行检查，涂识相别标志。4.5.4隔离开关的安装先对运至现场的设备开箱检查，支架铁件制作安装，对隔离开关设备的清洗，对隔离开关的主体安装，机构及拉杆的安装，对隔离开关整组的调整，调整顺序：①单相主刀调整，②三相主刀联调，③地刀调整，④主、地刀联调，⑤辅助开关调整。4.5.5构架安装先对基础的轴线进行复测，检查运至现场的钢管规格、数量，在地面上对构架排杆，对钢组件进行组装、焊接。用吊机对构架吊装，用仪器对构架校准后进行二次灌浆，用仪器测量构架的垂直度。4.5.6SF断路器安装6先对运至现场的设备开箱检查，支架、支柱瓷瓶的安装，再灭弧室的安装，断路器操作机构的安装，附件安装、二次接线，对断路器及时进行充气，检漏，对断路器进行调整，试验，检查并记录。．4.5.7电缆安装检查运至现场的电缆规格、数量，电缆支...
