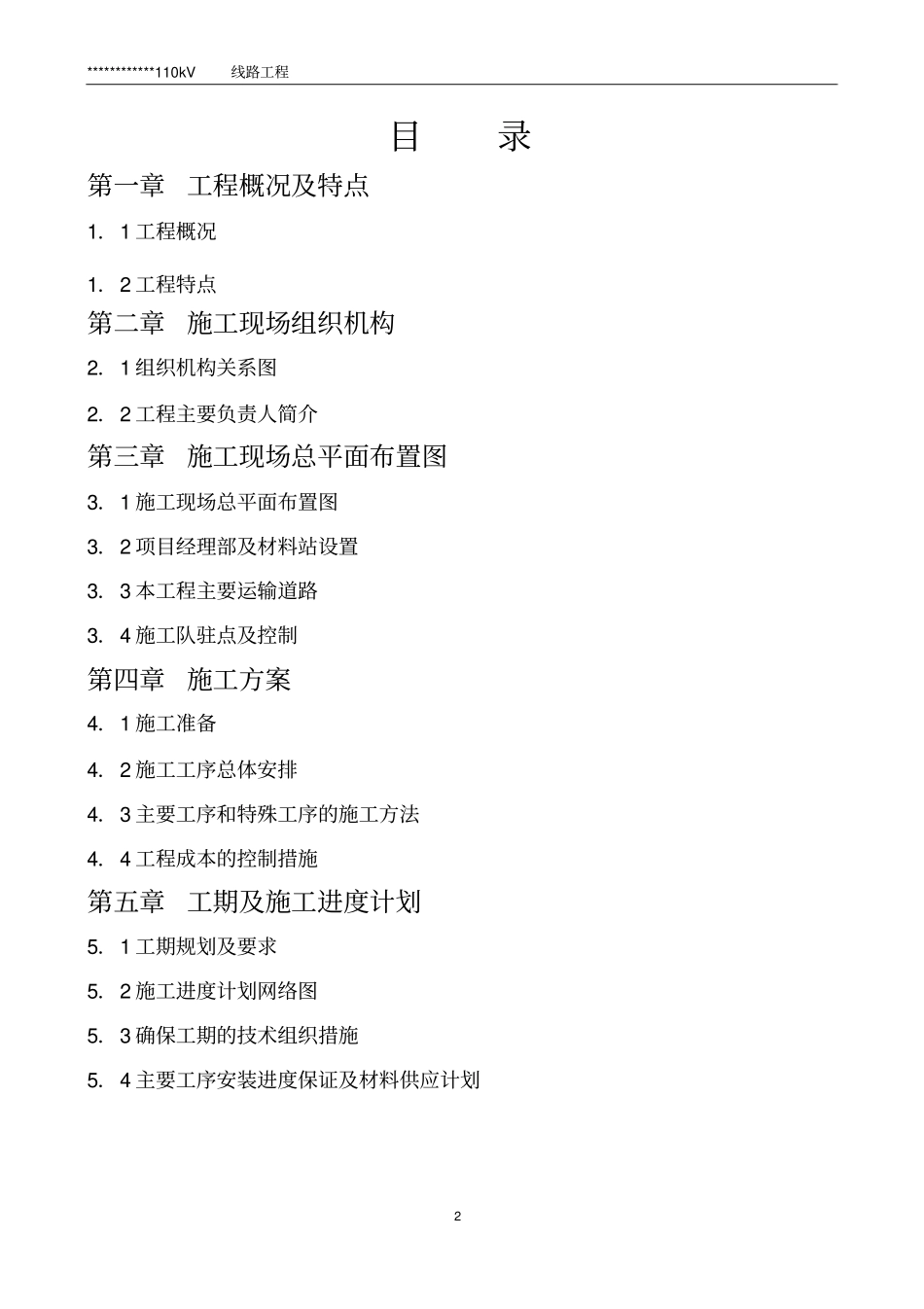

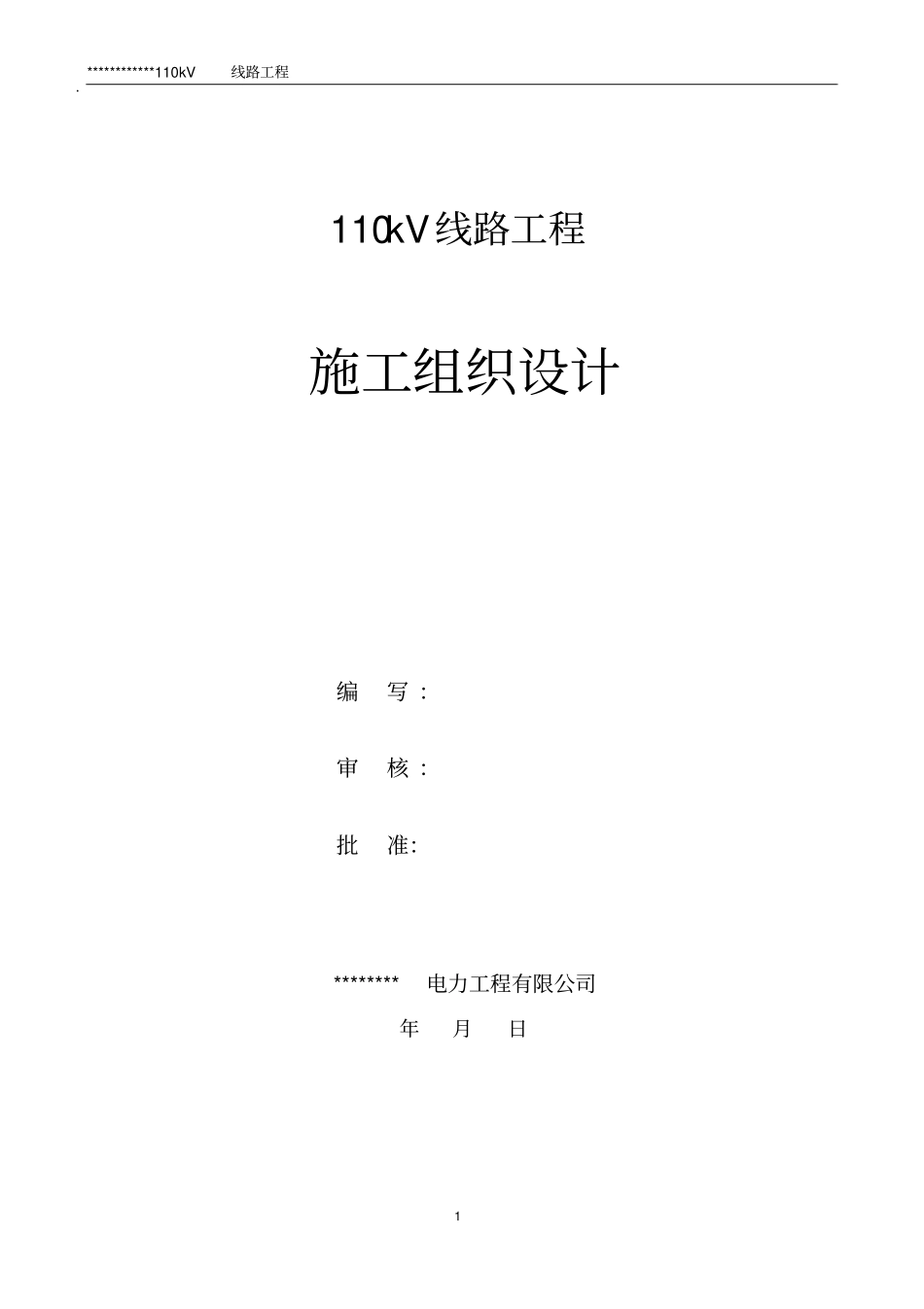

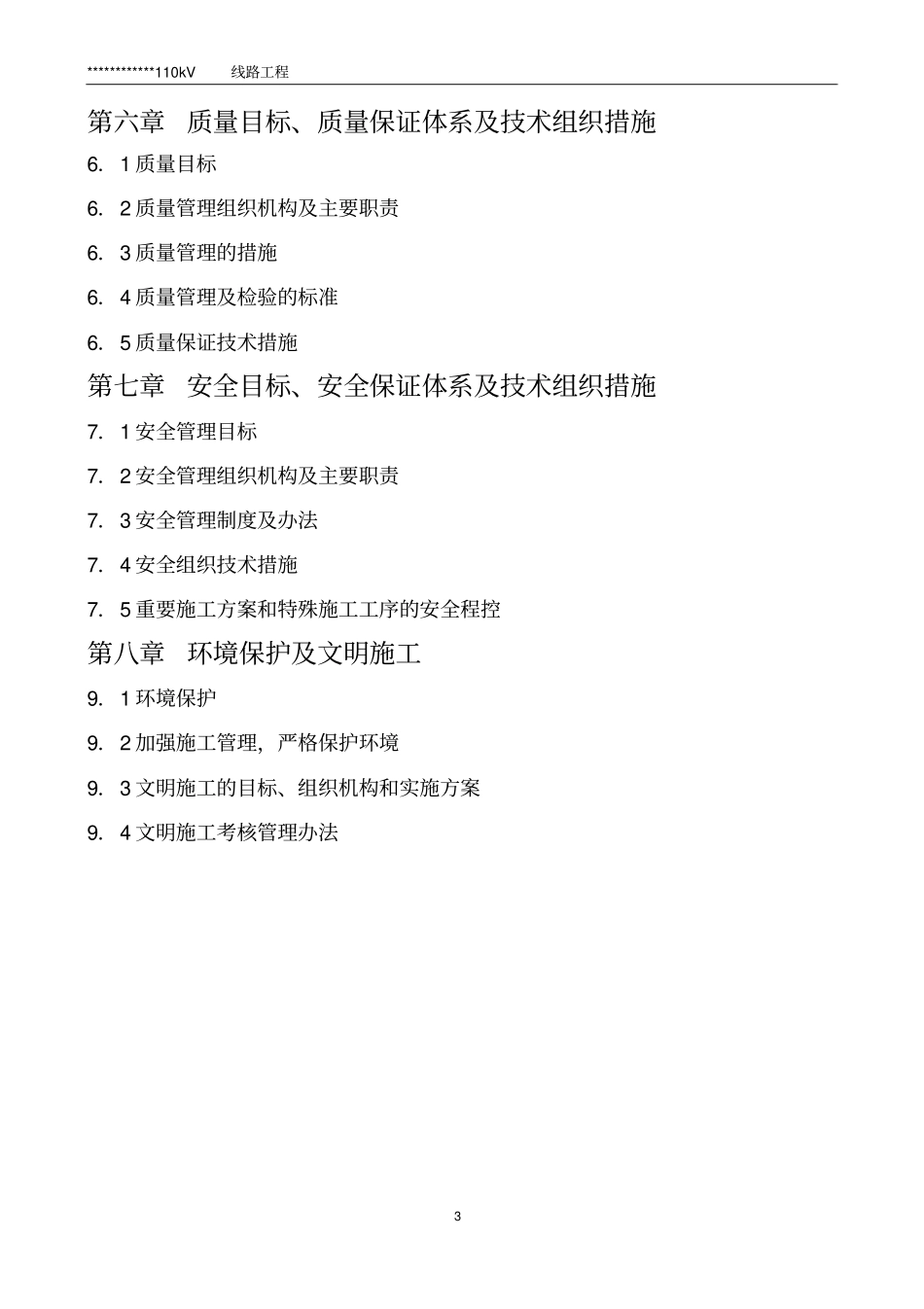

************110kV线路工程1·110kV线路工程施工组织设计编写：审核：批准：********电力工程有限公司年月日************110kV线路工程2目录第一章工程概况及特点1．1工程概况1．2工程特点第二章施工现场组织机构2．1组织机构关系图2．2工程主要负责人简介第三章施工现场总平面布置图3．1施工现场总平面布置图3．2项目经理部及材料站设置3．3本工程主要运输道路3．4施工队驻点及控制第四章施工方案4．1施工准备4．2施工工序总体安排4．3主要工序和特殊工序的施工方法4．4工程成本的控制措施第五章工期及施工进度计划5．1工期规划及要求5．2施工进度计划网络图5．3确保工期的技术组织措施5．4主要工序安装进度保证及材料供应计划************110kV线路工程3第六章质量目标、质量保证体系及技术组织措施6．1质量目标6．2质量管理组织机构及主要职责6．3质量管理的措施6．4质量管理及检验的标准6．5质量保证技术措施第七章安全目标、安全保证体系及技术组织措施7．1安全管理目标7．2安全管理组织机构及主要职责7．3安全管理制度及办法7．4安全组织技术措施7．5重要施工方案和特殊施工工序的安全程控第八章环境保护及文明施工9．1环境保护9．2加强施工管理，严格保护环境9．3文明施工的目标、组织机构和实施方案9．4文明施工考核管理办法************110kV线路工程4第一章:工程概况及施工特点1工程概况1.1.1工程简述：本工程为***********110KV线路工程，全长1.25公里。其中架空线路长0.863公里，新建钢管杆塔６基，电缆敷设0.387公里。本工程工期计划：2005年2月17日开工，2006年5月20日竣工。工程质量要求：按照国家和原电力部颁发的有关施工验收规范标准执行（合格率100%，综合优良品率≥98%）1.1.2工程规模本工程110KV架空线路工程，位于110KV旧北义31#~36#塔处，线路总长0.863公里，拆除旧塔6基，基中转角塔3基；电缆敷设位于西禅寺至110KV旧北义36#塔处，全长电缆敷设0.387公里，拆除旧电缆沟扩建改造0.387公里。1.1.3工程承包范围(1)施工范围:按本线路工程施工图承担所有项目的工地运输、土石方工程、基础工程、杆塔工程、架线工程、附件安装电缆及附件的安装实验，电缆沟土建施工，与施工单位有关的费用。（2）本工程按初步设计工程量采用包工、部分包材料、施工安装单价承包，竣工结算的工程量以施工图加设计变更，其它费用（以报价为准）包干使用，结算不做调整。1.1.4地质及地貌状况本工程沿线为一般工程地质。1.1.5主要交叉跨越情况表:************110kV线路工程5序号交叉跨越项目单位数量备注1公路处32低压，弱电线处101.1.6交通情况:本工程全线交通条件交好。1.2工程特点1.2.1设计特点1.2.1.1基础型式本工程铁塔基础采用灌注桩基础。1.2.1.2杆塔型式本工程新建钢管杆塔（法兰式）6基。1.2.1.3导、地线及防振本工程架空线路导线采用LLHBJX-300型稀土全铝合金绞线。地线选用GJ-50镀锌钢绞线。电缆采用YJQ03-110-１×630。1.2.1.4绝缘子本工程绝缘子采用XP-7悬式绝缘子（盘型），ZF2-110/6支柱绝缘子和FXBW4-100/110合成绝缘子。1.2.1.5金具：本工程金具全部选用原电力工业部一九九七年修订的《电力金具产品样本》中的产品，架空线路段导线悬垂线夹为XGU-4型，耐张线夹NYG–NY-240/30压缩式型耐张线夹。1.2.2工程特点及自然环境1.2.2.1工程特点：本工程在******境内，地质为普通工程地质土。1.2.2.2自然环境：本工程地处******境内，线路主要受市区交通拥挤影响，给施工带来一定的困难************110kV线路工程6.Z龙筑1.2.3影响施工的主要环节：(1)灌注桩基础施工及钢管塔施工是否受市区交通影响。(2)电缆沟建筑施工是否影响市区交通关系到施工进度计划的实施。(3)各主要工序的衔接和交叉施工的合理、科学，是工程顺利进行的重要步骤。(4)安全施工和工程质量是工程进度快慢的关键。(5)施工信道和地方关系畅通是否是工程进度快慢的重要环节。第二章施工现场组织机构2.1施工组织机构图:项目经理项目总工经营部工程部综合部物资部质安部施工一队施工二队************110kV线路工程72．2项目部负责人及各部室主要职责：2．2．1项目经理姓名*****性别男年龄41岁职务项目经理职称...
