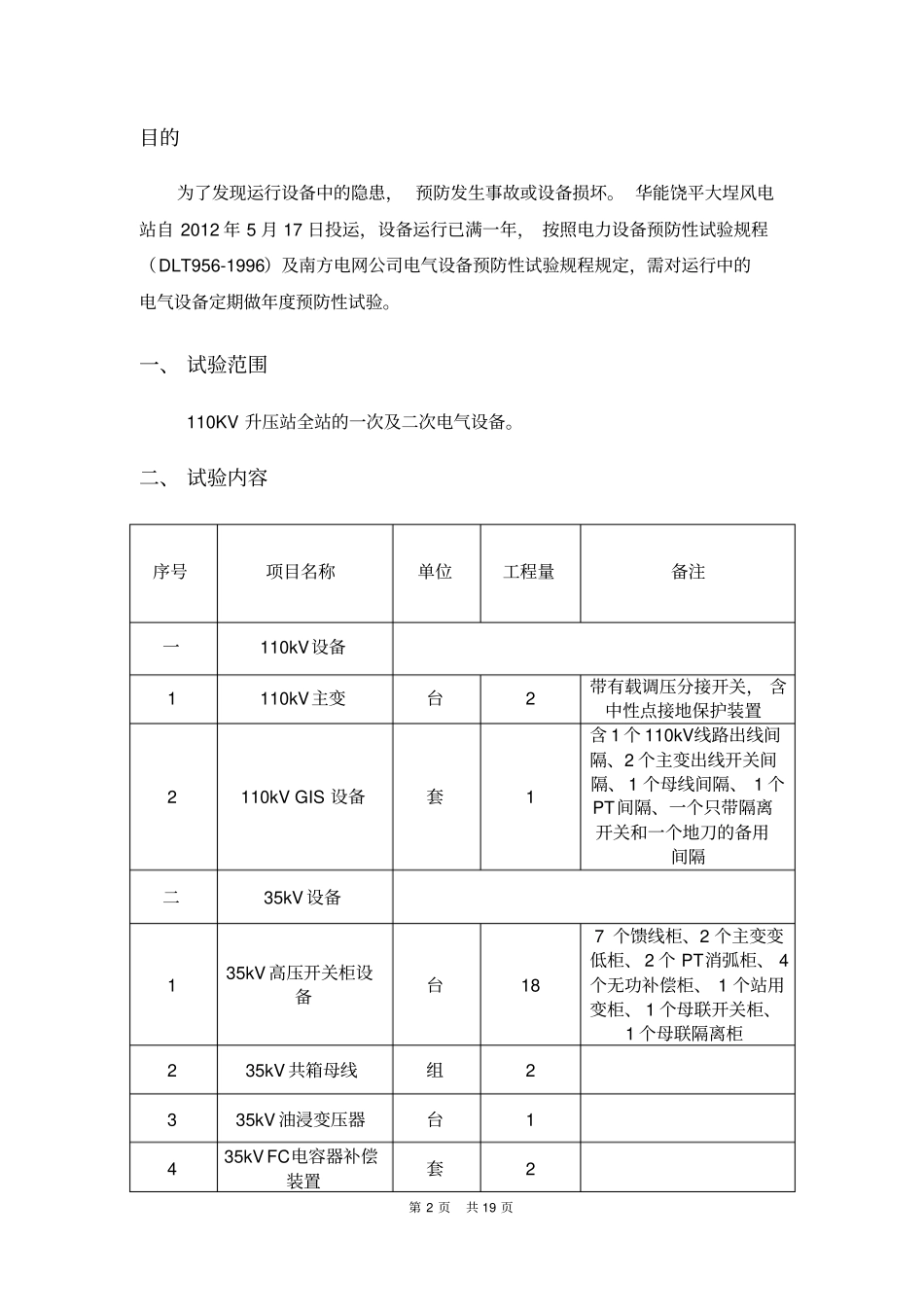

第1页共19页2013年度变电站预防性试验项目批准：审核：编写：谢泽波中国新能源风电场编制：安生部日期：2013年11月27日第2页共19页目的为了发现运行设备中的隐患，预防发生事故或设备损坏。华能饶平大埕风电站自2012年5月17日投运，设备运行已满一年，按照电力设备预防性试验规程（DLT956-1996）及南方电网公司电气设备预防性试验规程规定，需对运行中的电气设备定期做年度预防性试验。一、试验范围110KV升压站全站的一次及二次电气设备。二、试验内容序号项目名称单位工程量备注一110kV设备1110kV主变台2带有载调压分接开关，含中性点接地保护装置2110kVGIS设备套1含1个110kV线路出线间隔、2个主变出线开关间隔、1个母线间隔、1个PT间隔、一个只带隔离开关和一个地刀的备用间隔二35kV设备135kV高压开关柜设备台187个馈线柜、2个主变变低柜、2个PT消弧柜、4个无功补偿柜、1个站用变柜、1个母联开关柜、1个母联隔离柜235kV共箱母线组2335kV油浸变压器台1435kVFC电容器补偿装置套2第3页共19页535kVSVG无功补偿设备套22套SVG连接变、2个补偿柜三其他设备110kV备用油浸变压器套12低压馈线柜套15面380V低压馈线柜3综自屏柜套1故障录波屏、110kV#1主变保护屏、110kV#主变保护屏、110kV线路保护屏、110kV母线保护屏、110kV线路测控屏、110kV#1主变测控屏、110kV#2主变测控屏各1台4直流系统套1蓄电池(108*2V)、直流充电屏、#1直流馈线屏、#2直流馈线屏5避雷针座36变电站接地网个17PT柜三、具体试验项目内容及要求根据《GB26860-2011电力安全工作规程发电厂和变电站电气部分》、《Q/CSG10007—2004电力设备预防性试验规程》(Q/CSG10007—2004未明确要求按《DL/T596电力设备预防性试验规程》执行)、《Q/CSG10008-2004继电保护及安全自动装置检验条例》、《Q/CSG10703-2007接地装置运行维护规程》、原设备厂家说明书与规程、行业相关强制规定等要求对所列电力设备进行预防性试验、检查、清扫，对站内设备有脱漆和锈蚀现象的进行全面清洁防腐上漆；更换主变、35kV站用变、10kV备用变的干燥剂。其中预防项目包含但不限于所列条目：（一）、GIS的预防性试验1、SF6气体微水测试及气体的泄漏测试第4页共19页2、SF6密度继电器检查3、现场分解产物测试4、GIS二次回路的绝缘测试：4.1、CT回路绝缘测试4.2、信号回路的绝缘测试4.3、控制回路的绝缘测试4.4、极性检查5、GIS电气联锁和闭锁性能测试6、GIS断路器分、合闸动作电压测试6.1、各开关绝缘电阻测试6.2、绕组直流电阻测试6.3、变比检查6.4、交流耐压试验6.5、励磁特性试验6.6、回路绝缘线圈电阻测试6.7、操作机构6.8、分合闸时间测试6.9、GIS组合电气联锁和闭锁性能测试6.10、分合闸电磁铁的动作电压6.11、分合闸开关的同期性6.12、导电回路的导通值6.13、压力表的校验第5页共19页7、高压套管试验项目7.1、主绝缘及电容型套管末屏对地绝缘电阻7.2、主绝缘及电容型套管对地末屏tgδ与电容量8、电流互感器试验项目8.1、绕组及末屏的绝缘电阻8.2、tgδ及电容量8.3、交流耐压试验8.4、局部放电测量8.5、直流电阻测试8.6、变比检查8.7、误差校验9、电压互感器试验项目9.1、绕组及末屏的绝缘电阻9.2、tgδ及电容量9.3、油中溶解气体色谱分析9.4、交流耐压试验9.5、局部放电测量9.6、变比检查9.7、励磁特性试验9.8、极性检查10、避雷器试验项目10.1、运行电压下的交流泄漏试验第6页共19页10.2、直流1mA电压(U1mA)及0.75U1mA下的泄漏电流10.3、绝缘电阻10.4、计数器检查（二）、主变压器预防性试验1、变压器的油样化验：1.1、油样的微水含量1.2、油样的色谱2、变压器的绕组直流电阻测试3、变压器的绝缘电阻测试3.1、变压器的吸收比3.2、变压器的极化指数4、变压器绕组连同套管介损试验5、变比及结线组别检查6、变压器的直流泄漏测试7、外耐压试验8、变压器的测温装置测试9、有载调压装置检查和试验：9.1、油样试验9.2、档位校对10、变压器电流互感器试验（包括油样）10.1、CT变比检查10.2、绝缘电阻测试第7页共19页10.3、极性检查10.4、绕组直流电阻11、高压套管试验项目9.1、主绝缘及电容型套管末屏对地绝缘电阻9.2、主绝缘及电容型套管对地末屏tgδ与电...
