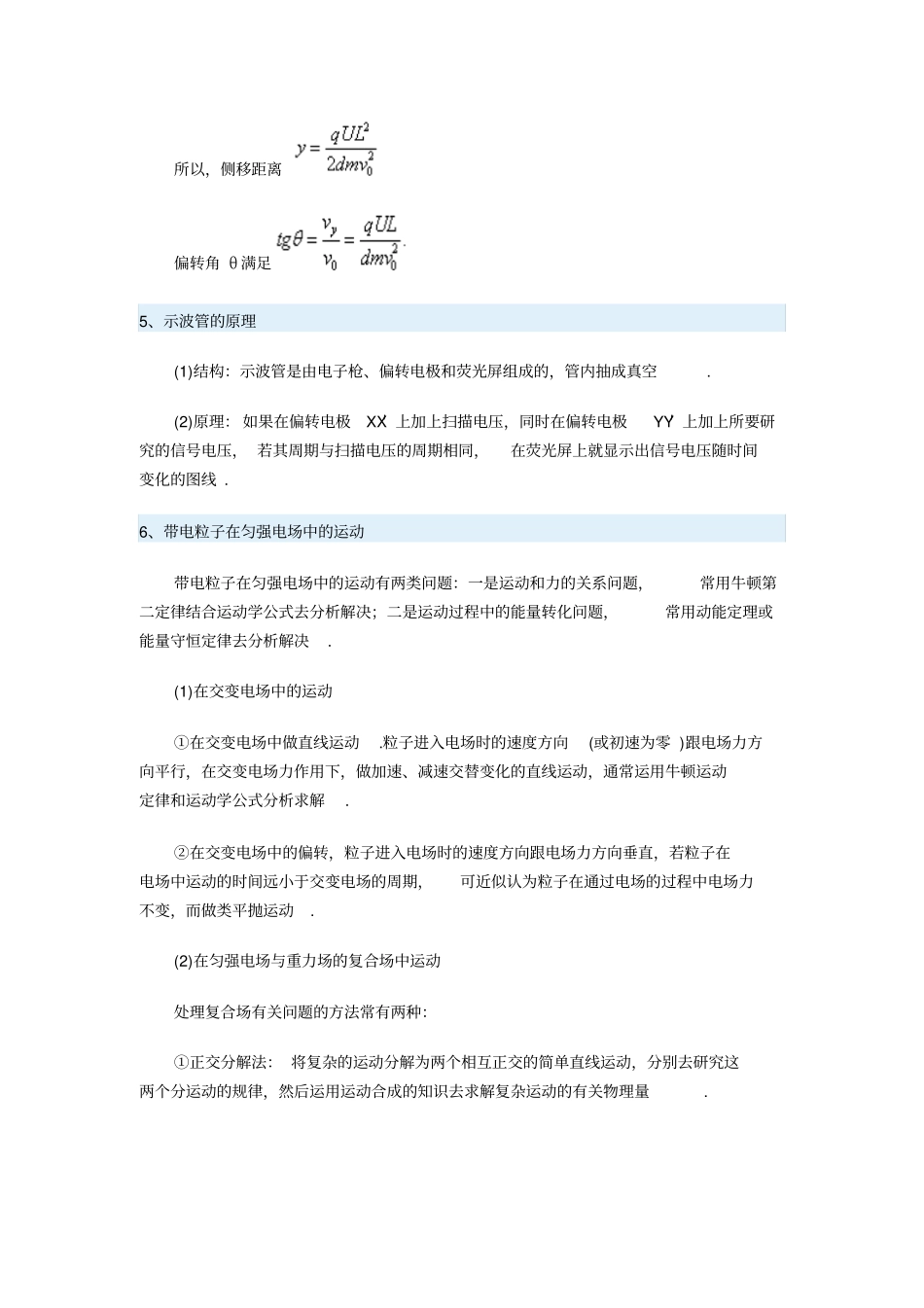

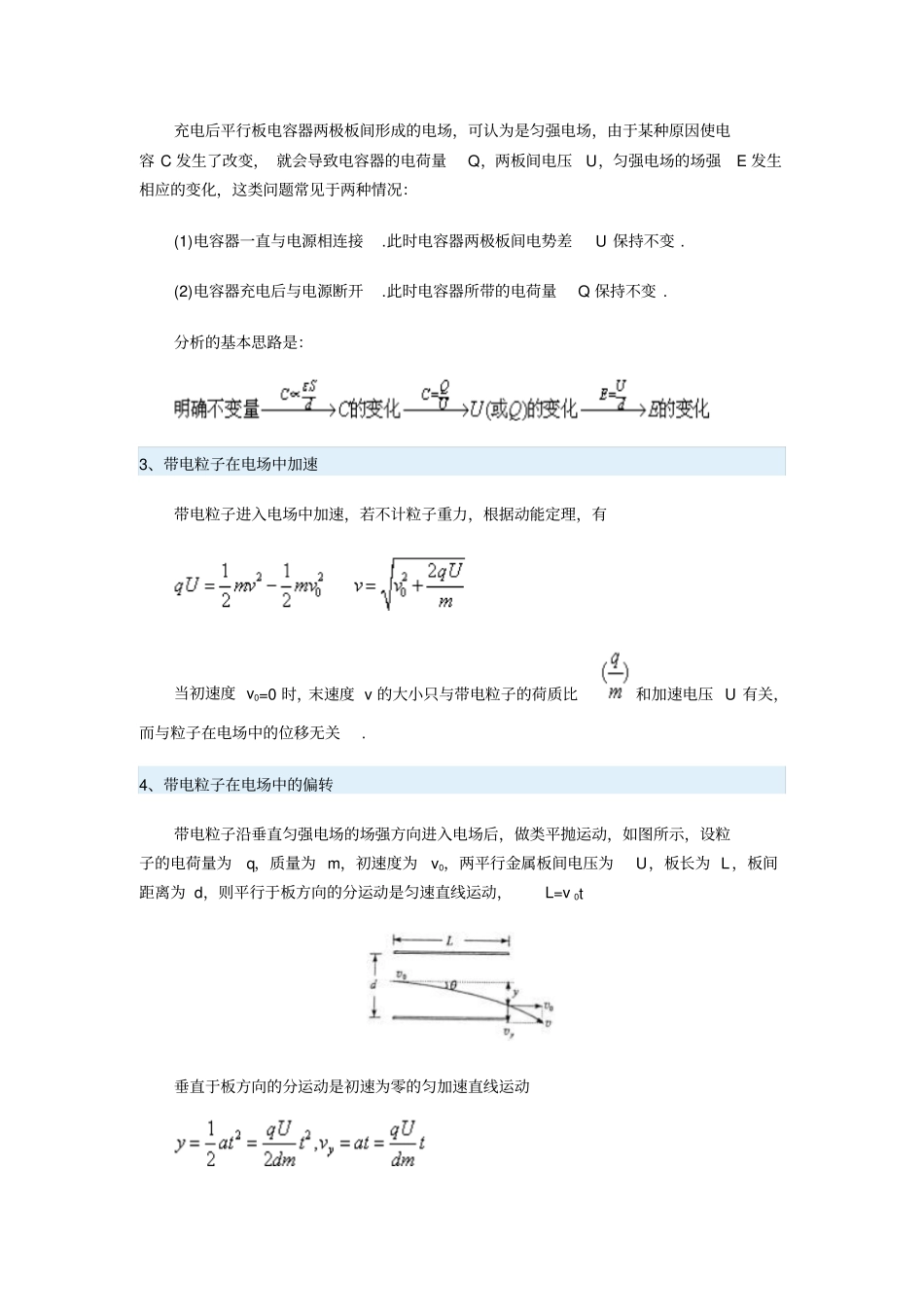

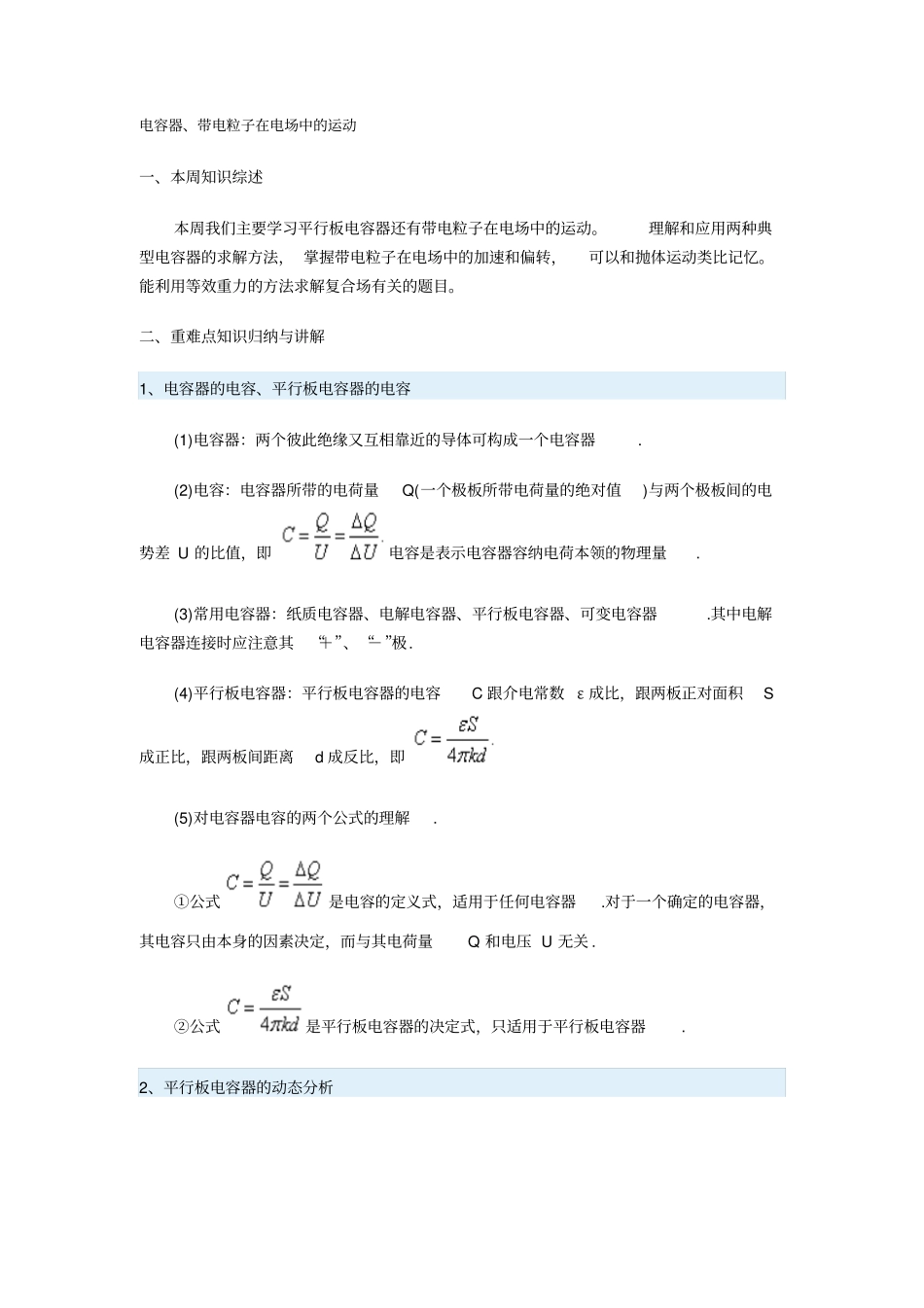

电容器、带电粒子在电场中的运动一、本周知识综述本周我们主要学习平行板电容器还有带电粒子在电场中的运动。理解和应用两种典型电容器的求解方法，掌握带电粒子在电场中的加速和偏转，可以和抛体运动类比记忆。能利用等效重力的方法求解复合场有关的题目。二、重难点知识归纳与讲解1、电容器的电容、平行板电容器的电容(1)电容器：两个彼此绝缘又互相靠近的导体可构成一个电容器.(2)电容：电容器所带的电荷量Q(一个极板所带电荷量的绝对值)与两个极板间的电势差U的比值，即电容是表示电容器容纳电荷本领的物理量.(3)常用电容器：纸质电容器、电解电容器、平行板电容器、可变电容器.其中电解电容器连接时应注意其“＋”、“－”极.(4)平行板电容器：平行板电容器的电容C跟介电常数ε成比，跟两板正对面积S成正比，跟两板间距离d成反比，即(5)对电容器电容的两个公式的理解.①公式是电容的定义式，适用于任何电容器.对于一个确定的电容器，其电容只由本身的因素决定，而与其电荷量Q和电压U无关.②公式是平行板电容器的决定式，只适用于平行板电容器.2、平行板电容器的动态分析充电后平行板电容器两极板间形成的电场，可认为是匀强电场，由于某种原因使电容C发生了改变，就会导致电容器的电荷量Q，两板间电压U，匀强电场的场强E发生相应的变化，这类问题常见于两种情况：(1)电容器一直与电源相连接.此时电容器两极板间电势差U保持不变.(2)电容器充电后与电源断开.此时电容器所带的电荷量Q保持不变.分析的基本思路是：3、带电粒子在电场中加速带电粒子进入电场中加速，若不计粒子重力，根据动能定理，有当初速度v0=0时，末速度v的大小只与带电粒子的荷质比和加速电压U有关，而与粒子在电场中的位移无关.4、带电粒子在电场中的偏转带电粒子沿垂直匀强电场的场强方向进入电场后，做类平抛运动，如图所示，设粒子的电荷量为q，质量为m，初速度为v0，两平行金属板间电压为U，板长为L，板间距离为d，则平行于板方向的分运动是匀速直线运动，L=v0t垂直于板方向的分运动是初速为零的匀加速直线运动所以，侧移距离偏转角θ满足5、示波管的原理(1)结构：示波管是由电子枪、偏转电极和荧光屏组成的，管内抽成真空.(2)原理：如果在偏转电极XX′上加上扫描电压，同时在偏转电极YY′上加上所要研究的信号电压，若其周期与扫描电压的周期相同，在荧光屏上就显示出信号电压随时间变化的图线.6、带电粒子在匀强电场中的运动带电粒子在匀强电场中的运动有两类问题：一是运动和力的关系问题，常用牛顿第二定律结合运动学公式去分析解决；二是运动过程中的能量转化问题，常用动能定理或能量守恒定律去分析解决.(1)在交变电场中的运动①在交变电场中做直线运动.粒子进入电场时的速度方向(或初速为零)跟电场力方向平行，在交变电场力作用下，做加速、减速交替变化的直线运动，通常运用牛顿运动定律和运动学公式分析求解.②在交变电场中的偏转，粒子进入电场时的速度方向跟电场力方向垂直，若粒子在电场中运动的时间远小于交变电场的周期，可近似认为粒子在通过电场的过程中电场力不变，而做类平抛运动.(2)在匀强电场与重力场的复合场中运动处理复合场有关问题的方法常有两种：①正交分解法：将复杂的运动分解为两个相互正交的简单直线运动，分别去研究这两个分运动的规律，然后运用运动合成的知识去求解复杂运动的有关物理量.②等效法：由于带电微粒在匀强电场中所受到的电场力和重力都是恒力，因此，可将电场力F和重力G进行合成如图所示，这样复合场就等效为一个简单场，将其合力F合与重力场的重力类比，然后利用力学规律和方法进行分析和解答.典型例题例1、如图所示，电子在电势差为U1的加速电场中由静止开始运动，然后射入电势差为U2的两块平行极板间的电场中.在满足电子能射出平行板区的条件下，下述四种情况下，一定能使电子的偏转角θ变大的是（）A．U1变大，U2变大B．U1变小，U2变大C．U1变大，U2变小D．U1变小，U2变小解析：设电子经电场U1加速后获得的速度为v0，根据动能定理①设极板长为L，两板间距离为d，电子进入偏转电场后做类平抛运动，则平行于极板方向：L=v0t②垂直于极板方向：③偏转角θ...
