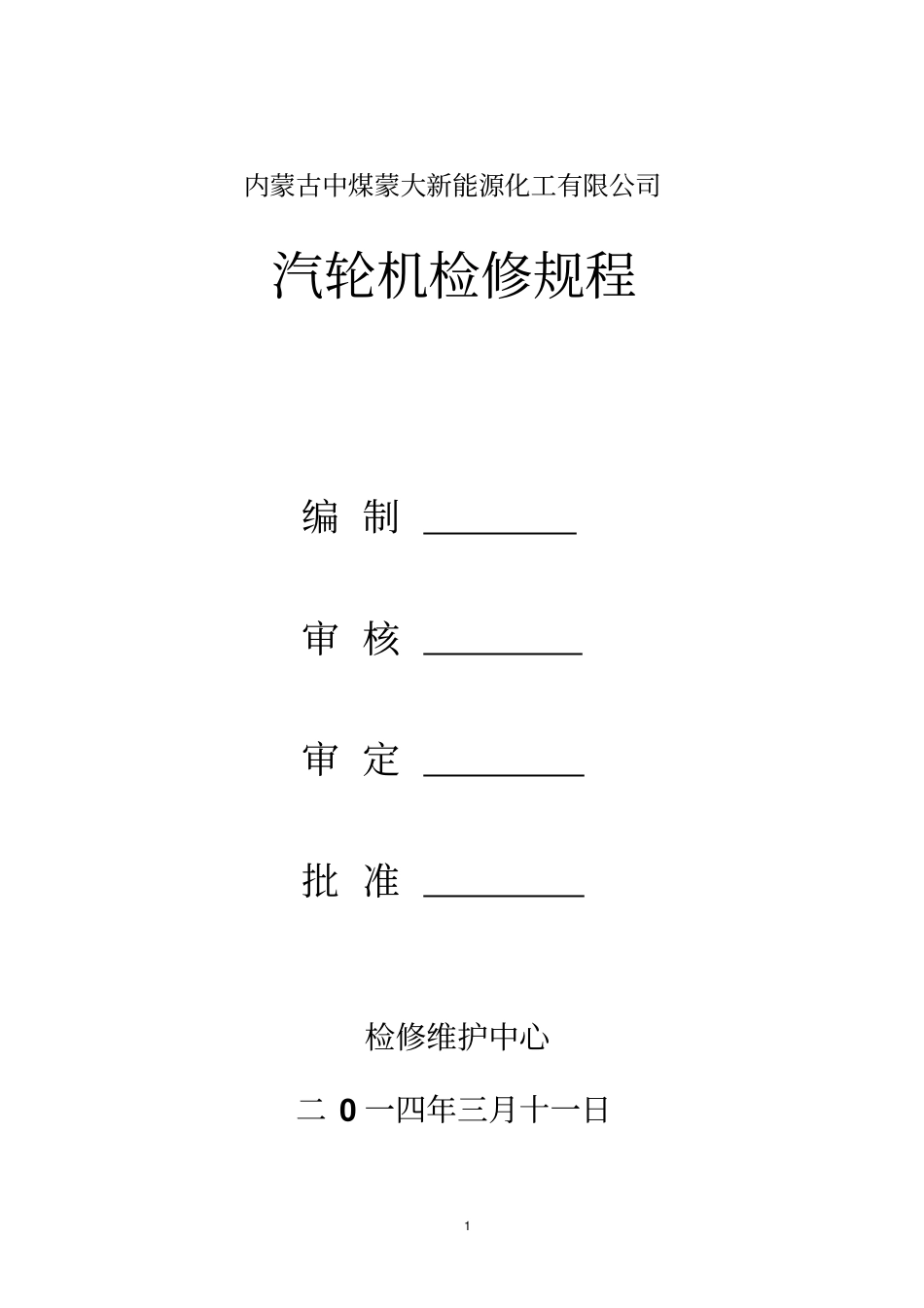

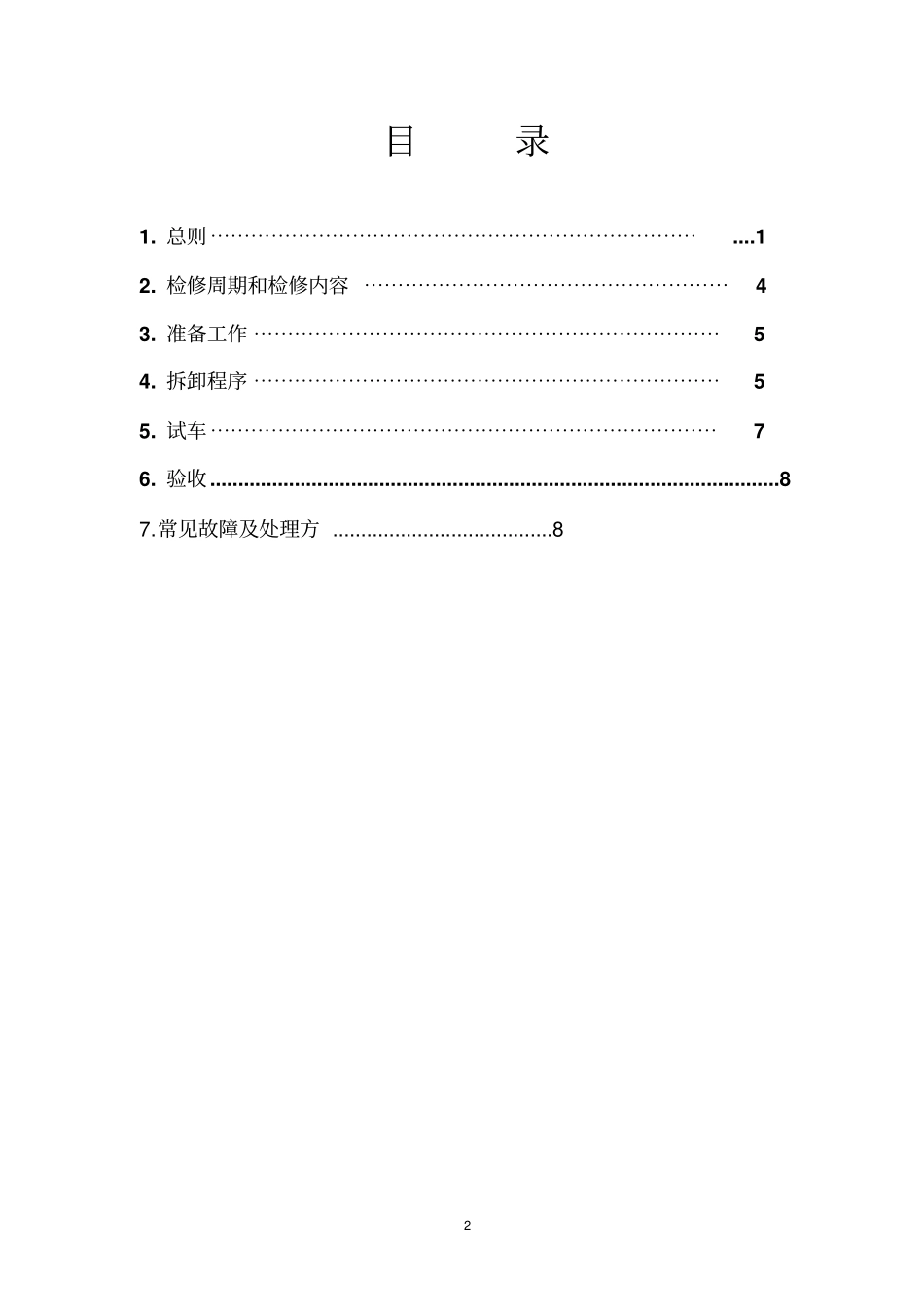

1内蒙古中煤蒙大新能源化工有限公司汽轮机检修规程编制审核审定批准检修维护中心二0一四年三月十一日2目录1.总则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....12.检修周期和检修内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43.准备工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54.拆卸程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯55.试车⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯76.验收.....................................................................................................87.常见故障及处理方.......................................811、总则1.1、主要内容与适用范围1.1.1、设备主要内容背压式发电汽轮机为南京汽轮机（集团）有限责任公司生产，其型号为：B12-8.83/2.5调节方式：喷嘴调节，汽轮机调节系统采用低压电液调节系统。汽轮机的额定功率:12WM；最大功率:15WM.工作转速：3000r/min；新蒸汽压力：9.8MPa新蒸汽温度：540℃额定工况中压抽汽压力：2.5Mpa抽气温度：390℃2．检修周期与内容2.1检修周期（见表一）月项目小修中修大修汽轮机临时检修2448调节、保安系统临时检修2448注：检修周期可根据机组的实际运行状况和前次检修时设备状况，经主管部门批准，可提前或推迟一年。2.2检修内容2.2.1小修22.2.1.1对运行中的振动或轴位移较大的轴承进行检查修理；2.2.1.2对运行中温度较高的轴承及相应的进回油管道进行检查修理；2.2.1.3消除管线、阀门、法兰、接头等的跑、冒、滴、漏；2.2.1.4消除运行中发生的其他故障、缺陷。2.2.2中修2.2.2.1包括所有小修内容。2.2.2.2解体检查径向轴承和止推轴承，检查瓦块巴金完好情况，测量轴瓦各部间隙，调整瓦背紧力，测量油封间隙、转子窜量，根据检查情况进行必要的调整或更换零部件；2.2.2.3检查轴颈、止推盘完好情况（检查轴颈和止推盘磨损量以及轴颈的圆度、圆柱度、表面粗糙度、止推盘的表面粗糙度和端面跳动等）；2.2.2.4检查联轴器各部件的完好情况，测量联轴器各部相对位置，与安装记录比较并进行相应处理；2.2.2.5检查清洗缸体滑销，检查、调整各主要管道支架、吊架；2.2.2.6检查清理紧急切断阀过滤网，检查阀体、活塞、阀杆、阀座和阀头完好情况及阀门动作灵活情况；2.2.2.7检查清理调节阀传动机构，检查机构动作情况。2.2.2.8冷凝液泵的解体、检修。2.2.2.9射水泵的解体、检修。2.2.3大修32.2.3.1包括所有中修内容；2.2.3.2汽轮机打开缸体，所有部件的清理、检查；2.2.3.3转子及导叶持环的除垢、清洗并宏观检查，形位状态检查，有关部位无损探伤，必要时对转子做剩磁检测及测震探头偏差检查；2.2.3.4对转子最后两级长叶片叶根的紧固情况进行检查。如有必要应测定各单独叶片或成组叶片的静频率值；2.2.3．5根据转子在修前的运转情况和实际检查、修理情况，决定是否对转子做动平衡试验或更换转子；2.2.3．6清洗并检查汽缸、各级导叶及喷嘴，做无损探伤检查以判断各部件有无缺陷；2.2.3．7清洗各级隔板汽封、平衡盘汽封、轴端密封，测量各部件汽封间隙，修理或更换损坏件；2.2.3．8检查下汽缸纵向及横向的水平度，结合对汽缸中心与瓦窝中心对中检查的偏差大小，对下汽缸做相应的调整；2.2.3.9检查转子在汽缸中的工作位置，测量各通流部位的间隙，视情况做相应调整；2.2.3.10解体检查调节阀、错油门、油动机，测量有关部位间隙，阀头、阀座探伤检查；2.2.3.11解体检查紧急切断阀等安全装置；2.2.3.12整定调速装置；2.2.3.13盘车器检查。3准备工作43.1检修前的准备3.1.1检查汽轮机运行技术状况和监测记录，分析异常及故障原因和部位，制定更加确切、详实的检修方案；3.1.2熟悉图纸和技术资料；3.1.3检修前工、量、卡、吊具准备齐全；3.1.4检查检修所需要的备件、材料是否满足要求。4拆卸程序4.1示意流程图4.2检修内容4.2.2拆卸程序4.2.2.1停机后当温度降至120℃以下时可拆除机体保温层，缸壁温度降至80℃以下就可进行其他拆卸工作；4.2.2.2仪表工拆除机体、轴承座上面的探头等有关仪表元件，注意保护好仪表接线、探头和管线；4.2.2.3拆除由碍检修的油、汽管线，封好所有开...
