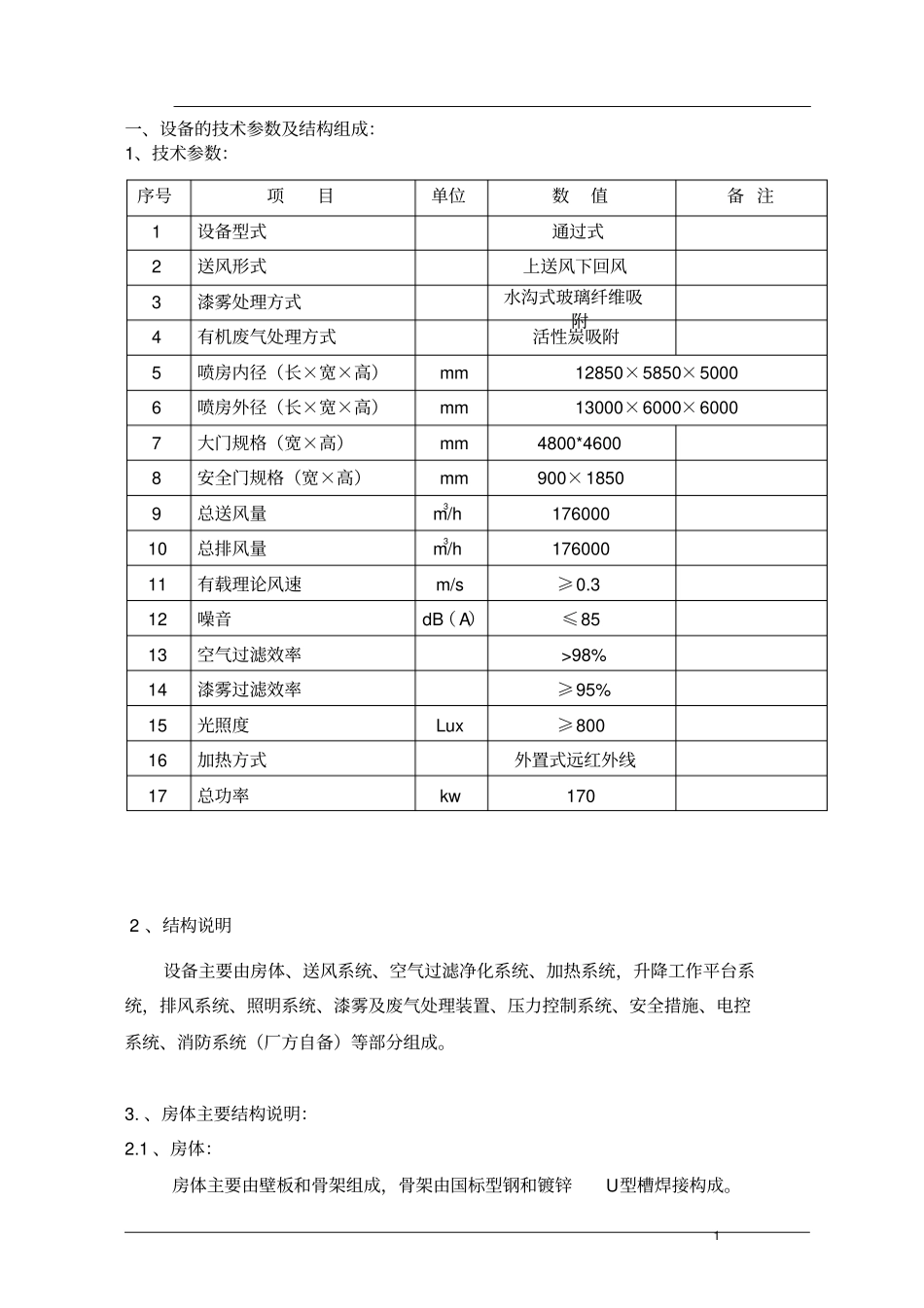

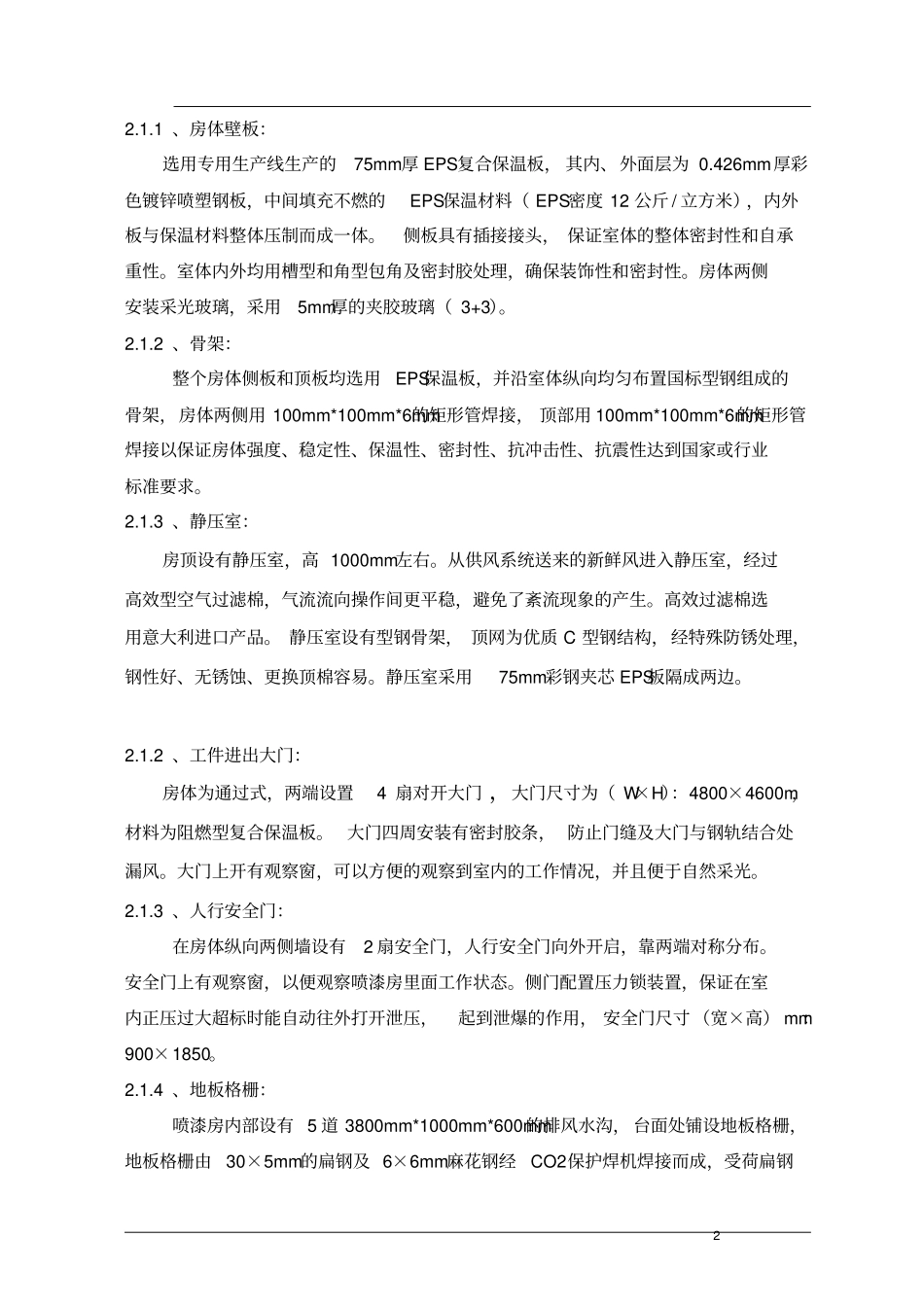

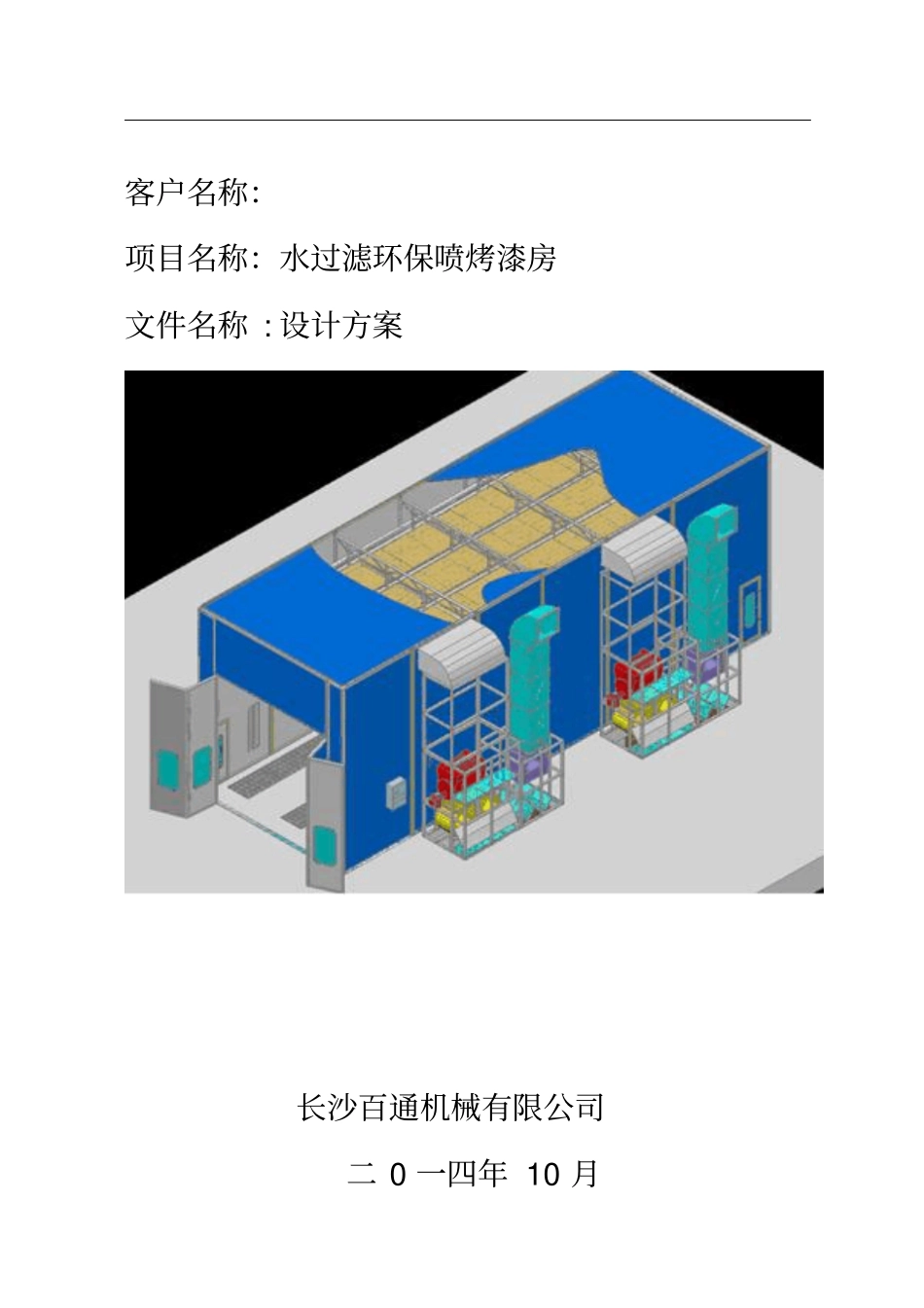

客户名称:项目名称:水过滤环保喷烤漆房文件名称:设计方案长沙百通机械有限公司二0一四年10月1一、设备的技术参数及结构组成:1、技术参数:序号项目单位数值备注1设备型式通过式2送风形式上送风下回风3漆雾处理方式水沟式玻璃纤维吸附4有机废气处理方式活性炭吸附5喷房内径(长×宽×高)mm12850×5850×50006喷房外径(长×宽×高)mm13000×6000×60007大门规格(宽×高)mm4800*46008安全门规格(宽×高)mm900×18509总送风量m3/h17600010总排风量m3/h17600011有载理论风速m/s≥0.312噪音dB(A)≤8513空气过滤效率>98%14漆雾过滤效率≥95%15光照度Lux≥80016加热方式外置式远红外线17总功率kw1702、结构说明设备主要由房体、送风系统、空气过滤净化系统、加热系统,升降工作平台系统,排风系统、照明系统、漆雾及废气处理装置、压力控制系统、安全措施、电控系统、消防系统(厂方自备)等部分组成。3.、房体主要结构说明:2.1、房体:房体主要由壁板和骨架组成,骨架由国标型钢和镀锌U型槽焊接构成。22.1.1、房体壁板:选用专用生产线生产的75mm厚EPS复合保温板,其内、外面层为0.426mm厚彩色镀锌喷塑钢板,中间填充不燃的EPS保温材料(EPS密度12公斤/立方米),内外板与保温材料整体压制而成一体。侧板具有插接接头,保证室体的整体密封性和自承重性。室体内外均用槽型和角型包角及密封胶处理,确保装饰性和密封性。房体两侧安装采光玻璃,采用5mm厚的夹胶玻璃(3+3)。2.1.2、骨架:整个房体侧板和顶板均选用EPS保温板,并沿室体纵向均匀布置国标型钢组成的骨架,房体两侧用100mm*100mm*6mm的矩形管焊接,顶部用100mm*100mm*6mm的矩形管焊接以保证房体强度、稳定性、保温性、密封性、抗冲击性、抗震性达到国家或行业标准要求。2.1.3、静压室:房顶设有静压室,高1000mm左右。从供风系统送来的新鲜风进入静压室,经过高效型空气过滤棉,气流流向操作间更平稳,避免了紊流现象的产生。高效过滤棉选用意大利进口产品。静压室设有型钢骨架,顶网为优质C型钢结构,经特殊防锈处理,钢性好、无锈蚀、更换顶棉容易。静压室采用75mm彩钢夹芯EPS板隔成两边。2.1.2、工件进出大门:房体为通过式,两端设置4扇对开大门,大门尺寸为(W×H):4800×4600m,材料为阻燃型复合保温板。大门四周安装有密封胶条,防止门缝及大门与钢轨结合处漏风。大门上开有观察窗,可以方便的观察到室内的工作情况,并且便于自然采光。2.1.3、人行安全门:在房体纵向两侧墙设有2扇安全门,人行安全门向外开启,靠两端对称分布。安全门上有观察窗,以便观察喷漆房里面工作状态。侧门配置压力锁装置,保证在室内正压过大超标时能自动往外打开泄压,起到泄爆的作用,安全门尺寸(宽×高)mm:900×1850。2.1.4、地板格栅:喷漆房内部设有5道3800mm*1000mm*600mm的排风水沟,台面处铺设地板格栅,地板格栅由30×5mm的扁钢及6×6mm麻花钢经CO2保护焊机焊接而成,受荷扁钢3间距为40mm,加工形成后全部热浸锌。由于格栅板选择了质量轻,强度好的材料,整套地板格栅采用拼装式,当更换底棉或清理时,可方便地进行拆卸;地板格栅沉积油漆过多时,可将格栅拆下进行清除。格栅每块不超过1m2,便于拆卸和清洗。承载每平方米不小于200㎏。2.2、送风系统:送风系统主要由送风机、风机座、送风机座平台和风管等部分组成。喷漆时,室内空载风速应控制在0.30m/s以上,送风均匀,送风方式采用上送下吸,整室层流送风,可分段送风,不出现涡流和死角现象并保证喷房内微正压。根据送风量和喷漆工作的需要,本喷漆房配置2套送风系统,每套配置2台送风机,总送风量为176000m3/h。风机基本型号为:型号:YDW5.0M流量:22000m3/h全压:910Pa转速:950r/min功率:4Kw数量:4台送风管壁板由镀锌板δ1.2制作,法兰由角钢L40×40×4制作,风管吸口设置防鸟网和初效过滤棉。2.2、空气净化系统:整套过滤系统采用精粗两道过滤层结构,前道为初效过滤,设置在进风口处,初效过滤层选用意大利进口优质无纺棉,能有效地捕捉直径大于15μm的尘粒;第二道为精密级亚高效过滤,设置在室体顶部送风口处,选用荷兰产CC-600G精密级过滤棉,该过滤...
