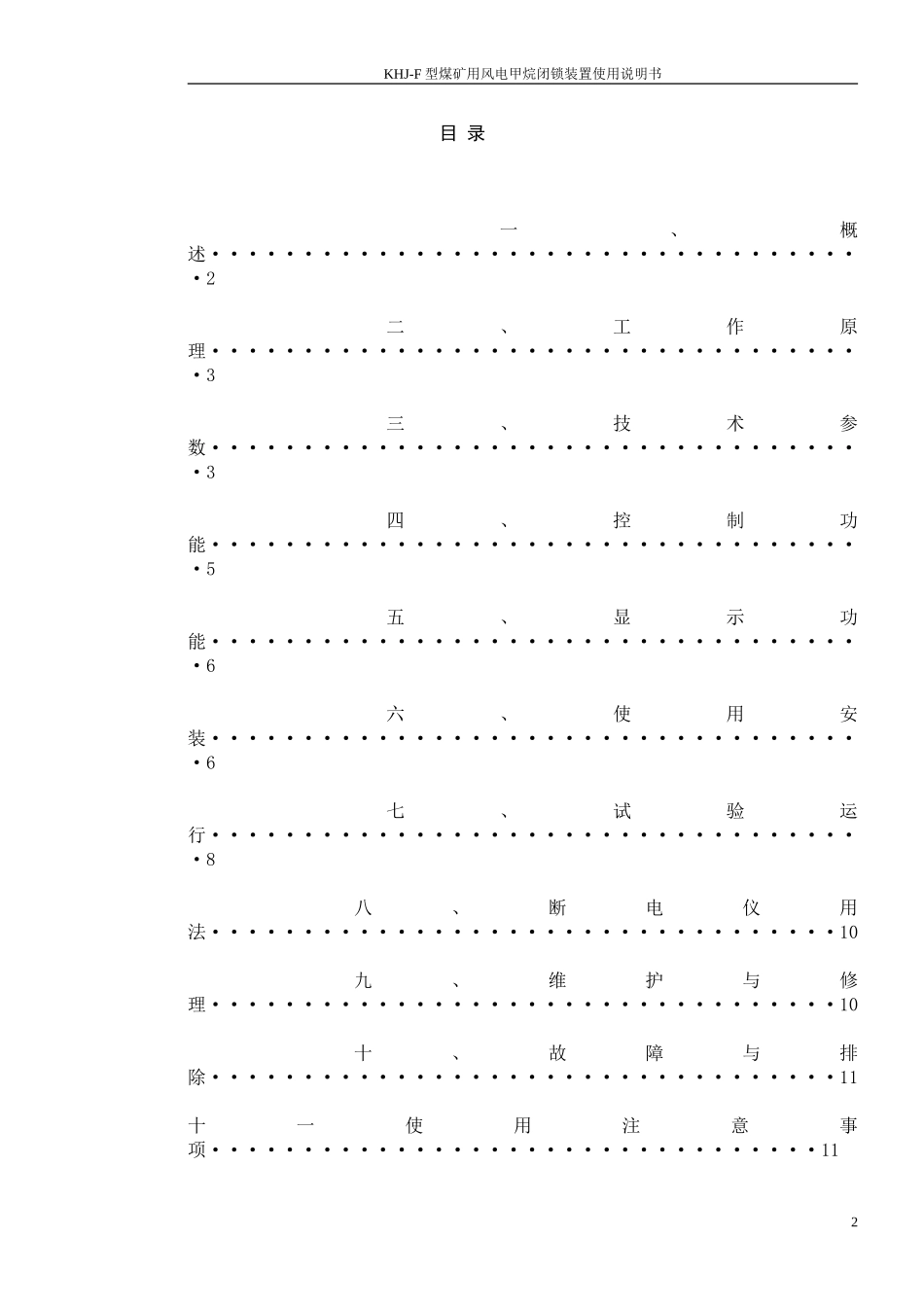

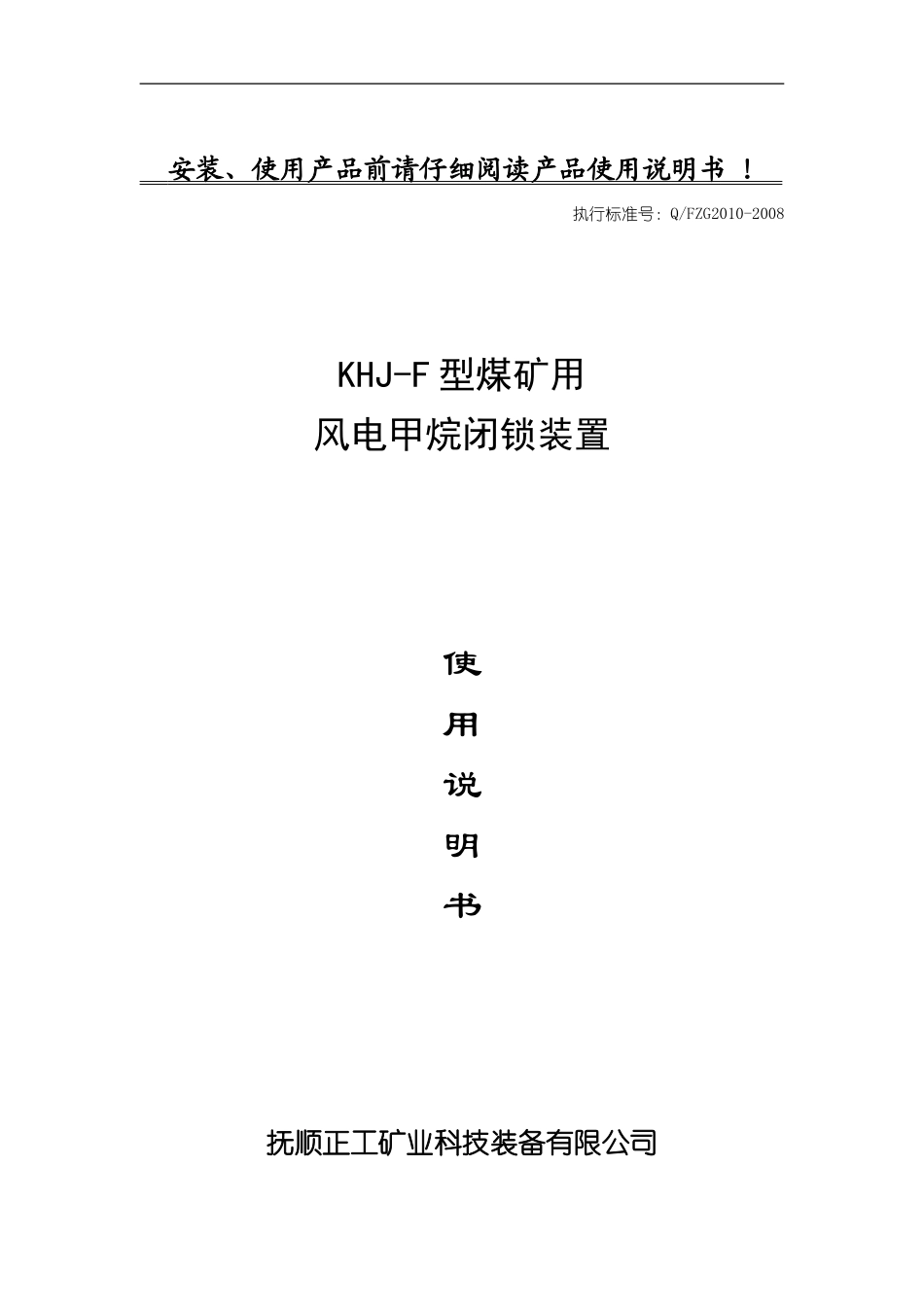

安装、使用产品前请仔细阅读产品使用说明书！执行标准号：Q/FZG2010-2008KHJ-F型煤矿用风电甲烷闭锁装置使用说明书抚顺正工矿业科技装备有限公司楠江集团有限公司产品使用说明书FDZB-1型煤矿用风电甲烷闭锁装置1KHJ-F型煤矿用风电甲烷闭锁装置使用说明书目录一、概述····································2二、工作原理····································3三、技术参数····································3四、控制功能····································5五、显示功能····································6六、使用安装····································6七、试验运行····································8八、断电仪用法··································10九、维护与修理··································10十、故障与排除··································11十一使用注意事项·································112KHJ-F型煤矿用风电甲烷闭锁装置使用说明书十二随机文件及备、附件···························12十三附录13一．概述KHJ-F型煤矿用风电甲烷闭锁装置(下简称装置)，是根据现行《煤矿用风电甲烷闭锁装置通用技术条件》（MT631-96）、《煤矿用固定式甲烷断电仪通用技术条件》（AQ6208-2007）、《爆炸性气体环境用电气设备》（GB3836-2000）、新版《煤矿安全规程》（2001年版）以及MT209-90、MT281-94、MT443-95等相关的煤炭行业标准设计的。它是适用于煤矿井下掘进工作面的一种安全监控设备，它是根据掘进工作面与其相关巷道内的甲烷浓度，局部通风机的开停状态，风量大小，实现对局部通风机及关联巷道内相应的电器设备的可靠起动、断电闭锁以及解锁复电的控制。可实现监视区域内甲烷浓度跟踪显示、报警，并对被控电器设备进行闭锁和解锁控制。内部设有一组容量为2Ah的可充电电池组，保证交流供电电源掉电时，自动投入到电池组的工作，使主机及其配接的传感器能够不间断连续工作。KHJ-F型煤矿用风电甲烷闭锁装置是由KHJ-F型煤矿用风电甲烷闭锁装置主机（以下简称主机）一台、CJC4型煤矿用低浓度甲烷传感器及GJC4/100(B)智能型高低浓度甲烷传感器（以下简称传感器）三台（分别为T1、T2、T3）、KG5009风筒风量开关、KXB1矿用本质安全型声光报警器、GKT5L型开停传感器组成。产品执行标准和型号说明型号含义：KHJ-F型煤矿用风电甲烷闭锁装置风电甲烷矿用保护设备装置在掘进工作面的布置示意图如图13KHJ-F型煤矿用风电甲烷闭锁装置使用说明书<5MBF3T1Z——主机ZK——主机开关K1K1,K2,K3,K4——磁力开关T1,T2,T3——甲烷传感器F——局扇BF3——风筒传感器T20～15MK2>10MK3T3K4ZZK风图1二主要技术指标主机的基本参数1主机防爆型式：矿用隔爆兼本安型；主机防爆标志：Exd[ib]I2、主机基本容量3路模拟量输入、2路开关量输入、4路控制开关量输出接口。3、模拟量信号制式：频率型：200~1000Hz（或其它类型）。4、开关量制式：输入：触点式，电流型，0/5mA5、主机的配置表：见附录A。6、数码显示采用4位，其中最高位为传感器地址通信道号，低三位显示数据。7、检测误差：符合表1规定测量甲烷浓度%CH4基本误差%CH40.00~1.00≤±0.10>1.00~2.00≤±0.20>2.00~4.00≤±0.30表18．电源a）输入电源：AC660、或380VAC50Hz；b）交流电源电压等级为：AC50Hz660/380V。电压范围：75﹪～110﹪4KHJ-F型煤矿用风电甲烷闭锁装置使用说明书c）主机本安输出电源：3路，每路本安参数：U0：16VDC，I0：210mA，C0：2uF，L0：2mH;9、断电接点容量：36V，5A，AC；10、备用电池：28.8V2Ah,供电时间≥2小时11使用电缆：主机至传感器使用电...
