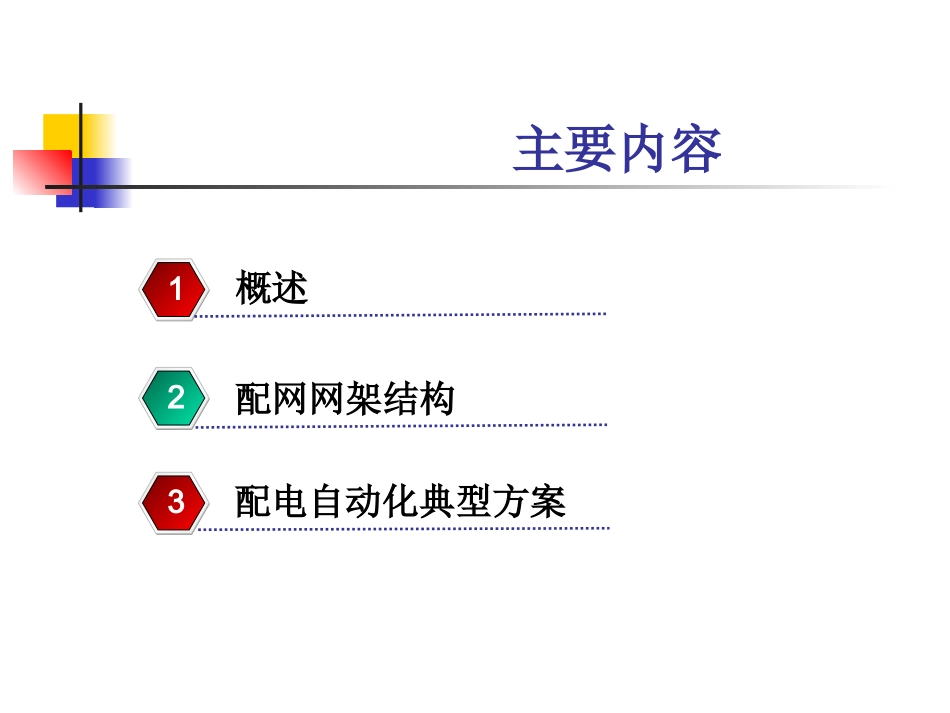

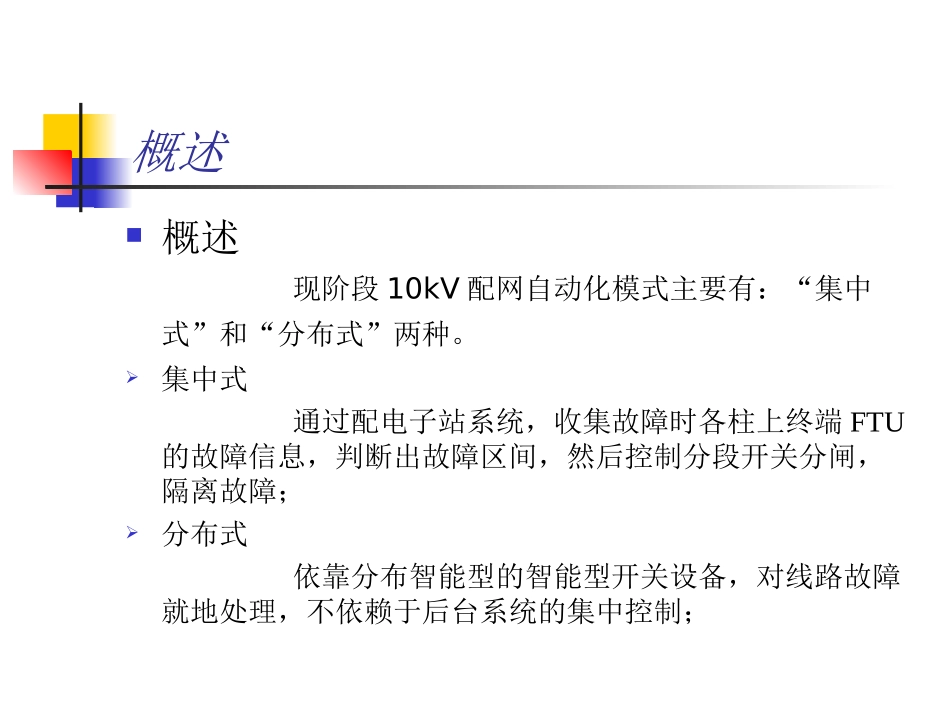

配电网典型方案介绍主要内容概述123配网网架结构配电自动化典型方案概述概述现阶段10kV配网自动化模式主要有：“集中式”和“分布式”两种。集中式通过配电子站系统，收集故障时各柱上终端FTU的故障信息，判断出故障区间，然后控制分段开关分闸，隔离故障；分布式依靠分布智能型的智能型开关设备，对线路故障就地处理，不依赖于后台系统的集中控制；概述主站系统（配电子站）配电终端柱上开关/环网柜++线路自动化（分布式）配电自动化（集中式）概述配网自动化的基础配点网系统网络结构以及负荷分布复杂，实现自动化的基础是依托开关设备对主干线分段，对分支线进行责任分界方式；重合器分段开关+主干线分界断路器/用户分界负荷开关分支线概述馈线故障分段处理；用户分支线故障责任分界；目标：完成自动送电、故障自动处理和恢复供电功能，可做到在配电网发生故障时快速隔离和区分故障点。依托线路开关设备和配电终端，做到：配电网接线方式——架空线特点：接线简单清晰、运行方便、建设投资低；系统供电可靠性较差，每条线路可满载运行；单电源辐射网接线母线线路配电网接线方式——架空线特点：通过一个联络开关，将自不同变电站或相同变电站不同母线段的两条馈线连接起来，满足配电网N-1安全准则，各线路具备50%备供能力；双电源拉手式环网母线2线路2母线1线路1配电网接线方式——架空线特点：线路利用率为67%，满足配电网N-1安全准则，操作灵活性好；分段两联络接线母线线路联络1联络2配电网接线方式——架空线特点：线路利用率为75%，满足配电网N-1安全准则，操作灵活性好；分段三联络接线母线线路联络1联络3联络2配电网接线方式——电缆网特点：即手拉手环网；电缆单环网母线2线路2母线1线路1配电网接线方式——电缆网特点：接线完善、运行灵活、供电可靠性高、但投资比单环网增加一倍,一般适用在城市(镇)市中心区繁华地段、双电源供电的重要用户或供电可靠性要求较高的配电网络；电缆双环网线路2变电站1线路1线路2变电站2线路1配电网接线方式——电缆网特点：供电可靠性高，利用率也高三供一备接线方式（N-1）线路2线路1线路3备用线路母线1母线2母线3母线4配电网接线方式配电网接线方式对配电自动化的影响：1、馈线自动化的适用范围主要是“单电源辐射网”和“手拉手环网”；2、从理论上来看，多电源和多联络网络架构下，在不处理联络开关合闸的情况下，仍可以适用馈线自动化模式，但从根本的目的性来看采用集中自动化模式具备优势；配电自动化典型方案集中式（集中智能）分布式（分布智能）配电自动化典型方案集中式配电自动化方案通过配电子站系统，收集故障时各柱上终端FTU的故障信息，判断出故障区间，然后控制分段开关分闸，隔离故障；变电站出线断路器FTU2FTU2FTU3FTU3FTU1FTU1CB1CB1CBCB22变电站出线断路器FTU4FTU4分布式配电自动化典型方案电压时间型：通过重合器与电压时间型开关（VSP5）配合，故障过程中通过多次重合，对故障进行隔离以及非故障区恢复供电。电压时间型开关特性：有压延时合闸（X时间）无压释放X时间闭锁Y时间闭锁（Y时间合闸确认）分段点与联络点配置电压时间型：通过重合器与电压时间型开关（VSP5）配合，故障过程中通过多次重合，对故障进行隔离以及非故障区恢复供电。电压时间型开关特性：有压延时合闸（X时间）无压释放X时间闭锁Y时间闭锁（Y时间合闸确认）分段点与联络点配置分布式配电自动化典型方案变电站出线断路器FSFSWW22FSFSWW33FSFSWW11IIIIIIIIIIIIIVIVCB1CB1CBCB22变电站出线断路器LSWLSW电压时间型分布式配电自动化典型方案CB1FSW1FSW2合合合一次重合闸二次重合闸分分分区段III故障发生XYt1t1
