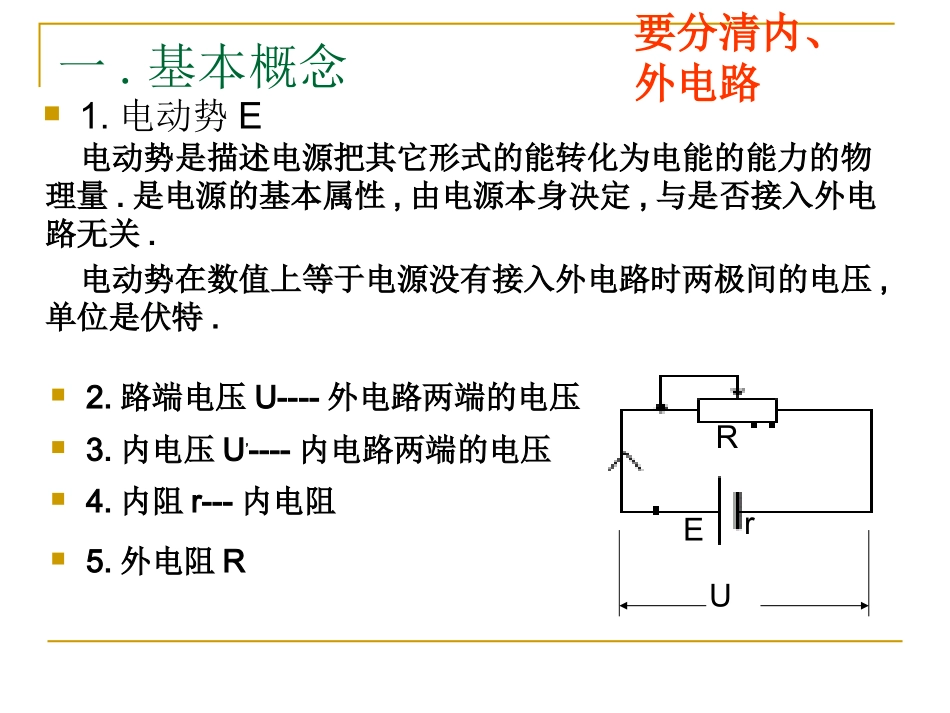

闭合电路欧姆定律一.基本概念1.电动势E电动势是描述电源把其它形式的能转化为电能的能力的物理量.是电源的基本属性,由电源本身决定,与是否接入外电路无关.电动势在数值上等于电源没有接入外电路时两极间的电压,单位是伏特.2.路端电压U----外电路两端的电压4.内阻r---内电阻5.外电阻R3.内电压U’----内电路两端的电压RrUE要分清内、外电路二.闭合电路欧姆定律闭合电路欧姆定律：闭合电路中的电流，与电源的电动势成正比，与整个电路的电阻成反比。ErRRIRUIrIREU=IR=E-Ir三.路端电压与外电阻的关系这个公式在使用时有什么条件吗?四.路端电压与电流的关系试画出U--R,U—I的图象.ORUEOIUErREI五.电源的功率(1).电源的功率（电源的总功率）(2).电源的输出功率(3).电源内部消耗的功率PE=EIP出=UIPr=I2r试利用图象表示这三种功率与R的关系=E2/(R+r)=E2R/(R+r)2=E2r/(R+r)2.E2/r.....E2/2r.E2/3rr2r3rOPER.E2/r.....E2/4rr2r3rOPrRE2/9r....E2/4rrOP出R六.电源的效率rRREUPPE出请描绘出η与R的关系.r2r3rOηR100%...50%33.3%66.7%习题:1.在一个闭合电路中，路端电压U=1.5V，内电压U'=0.5V，求电源在电路中移运2C电量时消耗的电能、电源内部产生的热量和外电路电场力做功分别为多少？2.一台发电机用0.5A的电流向外输电，在1min内将180J的机械能转化为电能，则发电机的电动势为（）。3.利用如图电路测出电源的电动势和内电阻。当变阻器的滑片在某一位置时,电流表和电压表的示数分别是0.20A和1.98V.把滑片滑到另一位置时,电流表和电压表的示数分别是0.40A和1.96V.求电源的电动势和内电阻.4.0J1.0J3.0J6V2V0.1ΩVA4.已知如图，E=6V，r=4Ω，R1=2Ω，R2的变化范围是0~10Ω。求：①电源的最大输出功率；②R1上消耗的最大功率；③R2上消耗的最大功率。ErR2R12.25W2W1.5W变化:已知如图，E=6V，r=4Ω，R1=4Ω，R2的变化范围是0~10Ω。求：①电源的最大输出功率；②R1上消耗的最大功率；③R2上消耗的最大功率。2.25W2.25W1.125W5.如图所示，当滑动变阻器的滑片P向上端移动时，电路中的电压表、电流表示数如何变化？①总体原则:从局部到整体,再从整体到局部②变化电阻本身和总电路变化规律相同；③和变化电阻有串联关系（通过变化电阻的电流也通过该电阻）的看电流（即总电流减小时，该电阻的电流、电压都减小）；④和变化电阻有并联关系的（通过变化电阻的电流不通过该电阻）看电压（即路端电压增大时，该电阻的电流、电压都增大）。6D7B8.如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，下列说法中正确的是A.小灯泡L1、L3变暗，L2变亮B.小灯泡L3变暗，L1、L2变亮C.ΔU1<ΔU2D.ΔU1>ΔU2V2V1L1L2L3PBD9.如图所示，图线a是某一蓄电池组的伏安特性曲线，图线b是一只某种型号的定值电阻的伏安特性曲线．若已知该蓄电池组的内阻为2.0Ω，求(1).这只定值电阻的阻值.(2).现有4只这种规格的定值电阻，可任意选取其中的若干只进行组合，作为该蓄电池组的外电路，在所组成的这些外电路中，输出功率最大是多少?U/VI/Ao2015105ab6Ω50W10.BD11.A滑动变阻器的两种特殊接法IRXabUPIXI/r⑴右图电路中，当滑动变阻器的滑动触头P从a端滑向b端的过程中，到达中点位置时外电阻最大，总电流最小。所以电流表A的示数先减小后增大；可以证明：A1的示数一直减小，而A2的示数一直增大。⑵右图电路中，设路端电压U不变。当滑动变阻器的滑动触头P从a端滑向b端的过程中，总电阻逐渐减小；总电流I逐渐增大；RX两端的电压逐渐增大，电流IX也逐渐增大（这是实验中常用的分压电路的原理）；滑动变阻器r左半部的电流I/先减小后增大。abPErA1AA2
