电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

编码器的选型和安装VIP免费

编码器的选型和安装_第1页
1/27
编码器的选型和安装_第2页
2/27
编码器的选型和安装_第3页
3/27

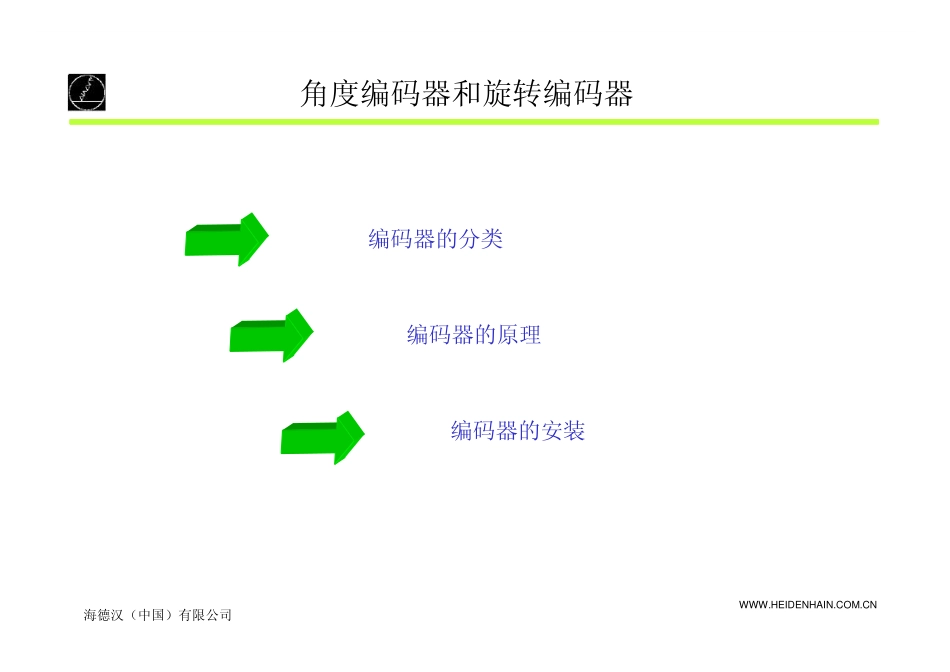

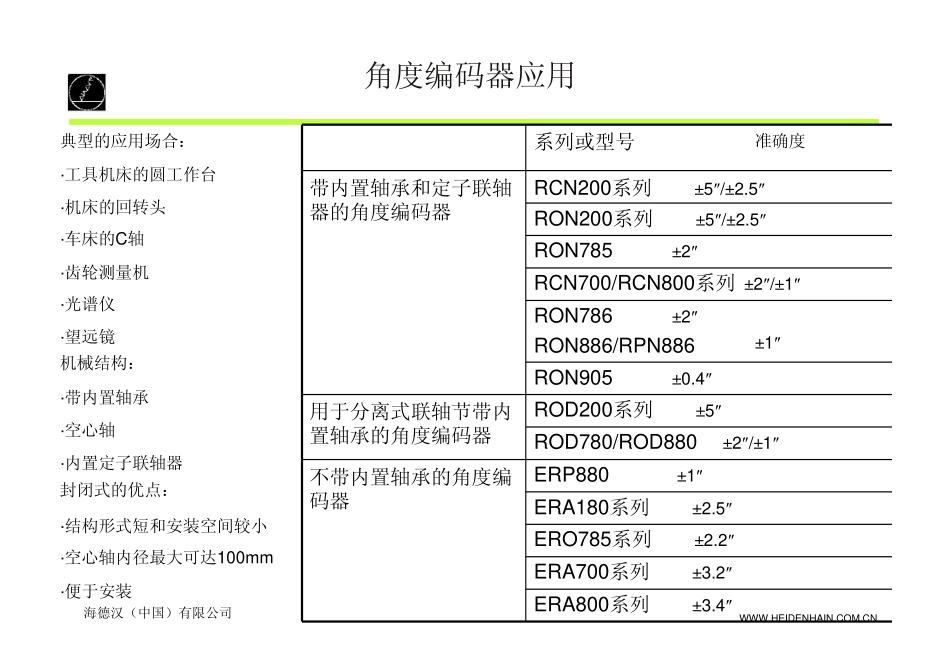

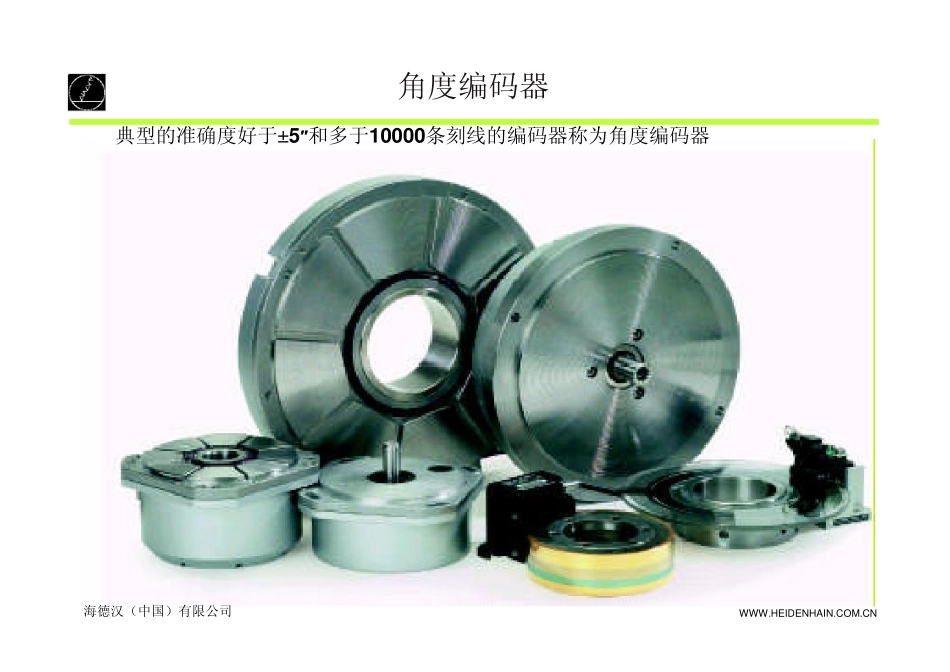

海德汉(中国)有限公司角度编码器和旋转编码器编码器的分类编码器的原理编码器的安装WWW.HEIDENHAIN.COM.CN角度编码器典型的准确度好于±5″和多于10000条刻线的编码器称为角度编码器海德汉(中国)有限公司WWW.HEIDENHAIN.COM.CN±1″角度编码器应用典型的应用场合:系列或型号准确度·工具机床的圆工作台·机床的回转头·车床的C轴·齿轮测量机·光谱仪·望远镜机械结构:·带内置轴承·空心轴·内置定子联轴器封闭式的优点:·结构形式短和安装空间较小·空心轴内径最大可达100mm·便于安装海德汉(中国)有限公司带内置轴承和定子联轴器的角度编码器用于分离式联轴节带内置轴承的角度编码器不带内置轴承的角度编码器RCN200系列±5″/±2.5″RON200系列±5″/±2.5″RON785±2″RCN700/RCN800系列±2″/±1″RON786±2″RON886/RPN886RON905±0.4″ROD200系列±5″ROD780/ROD880±2″/±1″ERP880±1″ERA180系列±2.5″ERO785系列±2.2″ERA700系列±3.2″ERA800系列±3.4″WWW.HEIDENHAIN.COM.CN带内置轴承和定子联轴器的角度编码器RCN/RON200系列中空轴直径20mm精度可以达到±2.5″增量刻线18000,绝对值位数最多26位(67108864位置/圈)测量步距0.0001°(0.36″)RCN/RON700/800系列中空轴直径50/60/100mm精度可以达到±1″增量刻线36000,绝对值位数最多29位(536870912位置/圈)测量步距0.00005°(0.18″)海德汉(中国)有限公司WWW.HEIDENHAIN.COM.CN带内置轴承和定子联轴器的角度编码器RPN886中空轴直径60mm精度可以达到±1″增量刻线90000(输出180000~1Vpp信号)测量步距0.00001°(0.036″)RON905盲孔轴精度可以达到±0.4″(±0.2″AWE1024)增量刻线36000测量步距0.00001°(0.036″)海德汉(中国)有限公司WWW.HEIDENHAIN.COM.CN分离式联轴器带内置轴承的角度编码器ROD200系列轴直径10mm精度可以达到±5″增量刻线18000ROD700/800系列轴直径14mm精度可以达到±2″/±1″增量刻线36000海德汉(中国)有限公司WWW.HEIDENHAIN.COM.CN无内置轴承的金属光栅角度编码器ERA180海德汉(中国)有限公司内径40~512mm系统精度±2.5″~±7.5″高转速6000~40000rpm防护罩(内径<270mm时)WWW.HEIDENHAIN.COM.CN无内置轴承的玻璃光栅角度编码器ERO785内径47.2mm102.2mm155.1mm系统精度±4.2.″±3″±2.2.″海德汉(中国)有限公司WWW.HEIDENHAIN.COM.CN海德汉(中国)有限公司天文望远镜四读数头角度编码器Telescopeangleencoderwithglassscaleandfourscanningunits(NewTechnologyTelescopeoftheESAinChile).Outsidediameterapprox.700mm,insidediameter400mm,graduationwith32768linesforresolutions<0.01arcsecond.WWW.HEIDENHAIN.COM.CN无轴承磁式角度编码器ERM280/220(单行样本)内径40~410mm系统精度±9″~±36″高转速3000~40000rpm抗污染性好海德汉(中国)有限公司WWW.HEIDENHAIN.COM.CN无轴承的钢带角度编码器ERA700系列直径可达1146.1mmaERA800系列直径可达572.63mmb海德汉(中国)有限公司WWW.HEIDENHAIN.COM.CN角度编码器的命名R=内置轴承E=不带内置轴承O=封装式和增量式C=封装式和绝对式R=敞开式和增量式P=衍射扫描原理N=空心轴和内置连轴节D=分离连轴节的轴RON786增量式数据接口0=~11µApp8=~1Vpp7=TTL(10倍频细分)2=TTL(2倍频细分)机械设计和精度A=码盘为钢制RCN729绝对=位置值O=码盘为玻璃海德汉(中国)有限公司WWW.HEIDENHAIN.COM.CN旋转编码器典型的准确度小于±10″的编码器称为旋转编码器联轴节分离的旋转编码器带内置轴承和定子连轴节的旋转编码器海德汉(中国)有限公司不带轴承的旋转编码器WWW.HEIDENHAIN.COM.CN绝对式增量式带定子联轴节ERN1000系列ECN400/EQN400系列ERN400系列ECN400/EQN400系列带通用的定子联轴节ERN400系列带通用的定子联轴节ECN100系列ERN100系列联轴节分离ROC400/ROQ400系列带同步法兰ROD400系列带同步法兰ROC415/ROC417带同步法兰ROC400/ROQ400系列带夹紧法兰ROD400系列带夹紧法兰旋转编码器应用:驱动,机器人,电梯,机床,测量机,印刷设备,电子加工设备,包装设备等海德汉(中国)有限公司WWW.HEIDENHAIN.C...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

编码器的选型和安装

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
