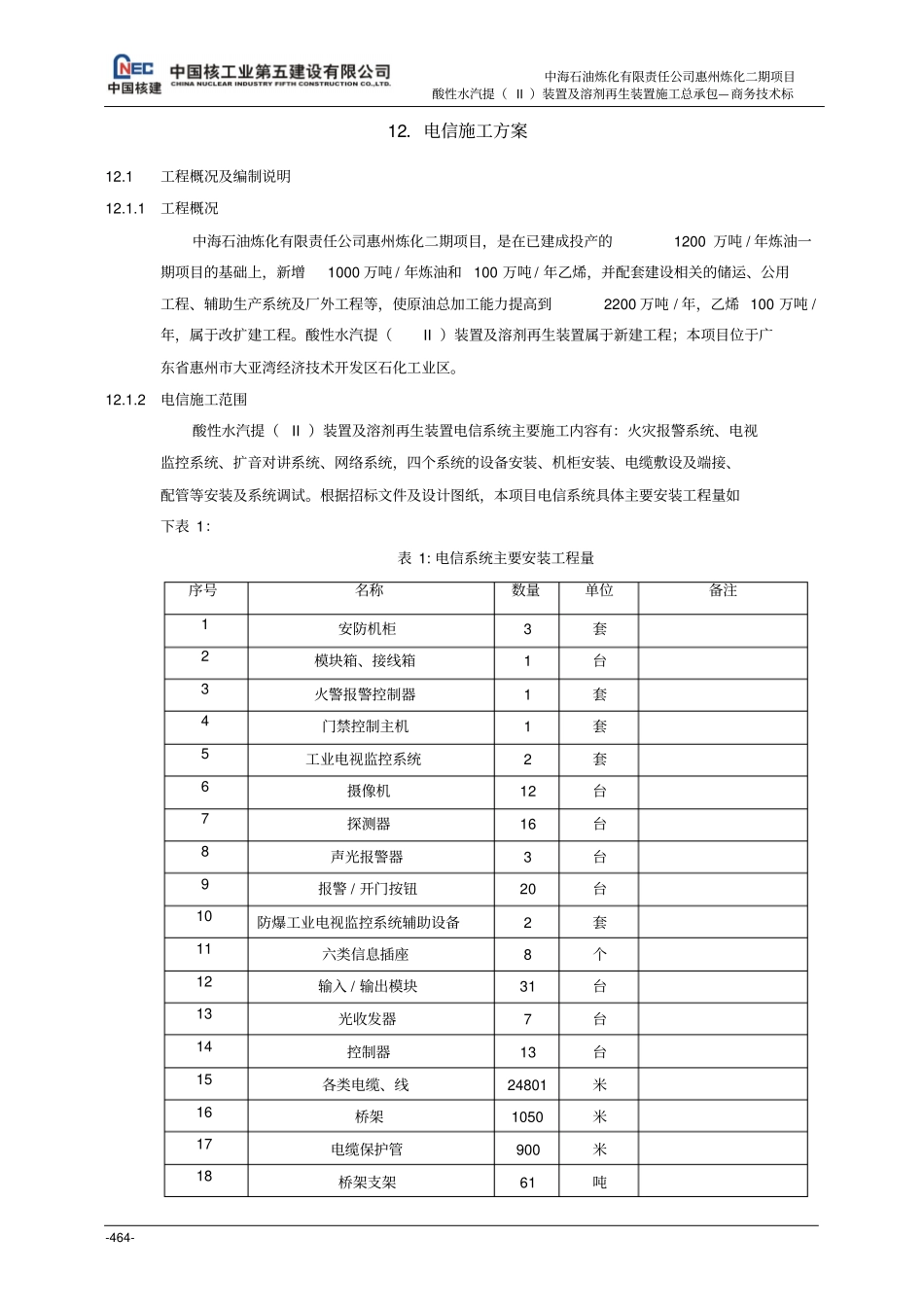

中海石油炼化有限责任公司惠州炼化二期项目酸性水汽提（II）装置及溶剂再生装置施工总承包—商务技术标-464-12．电信施工方案12.1工程概况及编制说明12.1.1工程概况中海石油炼化有限责任公司惠州炼化二期项目，是在已建成投产的1200万吨/年炼油一期项目的基础上，新增1000万吨/年炼油和100万吨/年乙烯，并配套建设相关的储运、公用工程、辅助生产系统及厂外工程等，使原油总加工能力提高到2200万吨/年，乙烯100万吨/年，属于改扩建工程。酸性水汽提（II）装置及溶剂再生装置属于新建工程；本项目位于广东省惠州市大亚湾经济技术开发区石化工业区。12.1.2电信施工范围酸性水汽提（II）装置及溶剂再生装置电信系统主要施工内容有：火灾报警系统、电视监控系统、扩音对讲系统、网络系统，四个系统的设备安装、机柜安装、电缆敷设及端接、配管等安装及系统调试。根据招标文件及设计图纸，本项目电信系统具体主要安装工程量如下表1：表1:电信系统主要安装工程量序号名称数量单位备注1安防机柜3套2模块箱、接线箱1台3火警报警控制器1套4门禁控制主机1套5工业电视监控系统2套6摄像机12台7探测器16台8声光报警器3台9报警/开门按钮20台10防爆工业电视监控系统辅助设备2套11六类信息插座8个12输入/输出模块31台13光收发器7台14控制器13台15各类电缆、线24801米16桥架1050米17电缆保护管900米18桥架支架61吨中海石油炼化有限责任公司惠州炼化二期项目酸性水汽提（II）装置及溶剂再生装置施工总承包—商务技术标-465-12.1.3编制说明编制本方案，以明确技术要求和施工程序，以指导规范化施工，确保工程中电信系统的安装施工质量，确保电信系统安全运行，确保工程项目高效、优质、安全、顺利地实施，圆满地完成工程项目的建设，为甲方提供优质的施工和服务。同时本项目火灾报警系统施工涉及到当地消防验收，需满足当地消防局验收要求。12.2适用范围本方案适用于中海石油炼化有限责任公司惠州炼化二期项目酸性水汽提（II）装置及溶剂再生装置电信系统的施工安装。12.3电信系统的安装12.3.1先决条件(1)人员技术条件：参与施工人员必须熟悉本方案及有关规范和标准，经过适当培训，且有上岗证，具备电信系统的安装能力。(2)技术先决条件：设计安装图纸已齐全并已进行了技术交底,电信系统设备及材料制造厂技术资料、产品材料技术文件和质量证明书齐全，现场施工条件已满足施工要求。12.3.2施工一般要求(1)安装工程以设计施工图、设备技术文件、设备使用说明书的要求施工。在施工过程中如发现设计中有不合理或不符合实际之处，及时提出修改建议，经甲方和设计人员研究决定按修改意见施工。(2)安装过程中为保证施工质量，按自检、互检和专业施工人员检查相结合的原则，对每道工序进行检查和记录（详见质量保证措施），并以这些检查记录作为工程验收的资料。对于隐蔽工程，在隐蔽填埋前经检查合格，甲方监理签字确认后方可隐蔽并及时做好记录交资料员妥善保管。(3)安装过程中所需要的仪器、仪表、量具、衡器等须经计量部门检定的合格产品，以保证施工作业的产品质量是合格。12.3.3电信施工一般内容(1)开箱检查开箱检查清点，到货设备的规格型号应符合设计要求，数量与到货清单相符，附件、备件齐全。产品的技术文件齐全。产品合格证齐全。产品经外观检查，不应有明显的损伤现象。(2)电气管路敷设要求配电管、箱、盒的安装管线应按图纸及实际现场按最近线路敷设，水泥保护层面与管线表面中海石油炼化有限责任公司惠州炼化二期项目酸性水汽提（II）装置及溶剂再生装置施工总承包—商务技术标-466-的最小距离不得少于15mm。并尽量避免三根管路交叉于同一点。箱体在墙上应固定牢靠，标高应符合规范要求，接线盒与电管之间必须用黄绿双色线跨接。保护管制湾应无折皱和裂缝，管截面椭圆度不大于外径的10％，弯头半径大于6倍管径。使用金属软管长度不宜大于1米，特殊情况应有加固措施，两端应用锁母接头固定，并有可靠接地措施。明配电管，用支架和骑马卡固定，水平及垂直管敷设时，应做到横平竖直。管长在2米时，两端偏差不得大于3mm。所有钢质电管均采用丝扣连接，管接头及过路盒应有圆钢跨接，对于大于40mm的...
