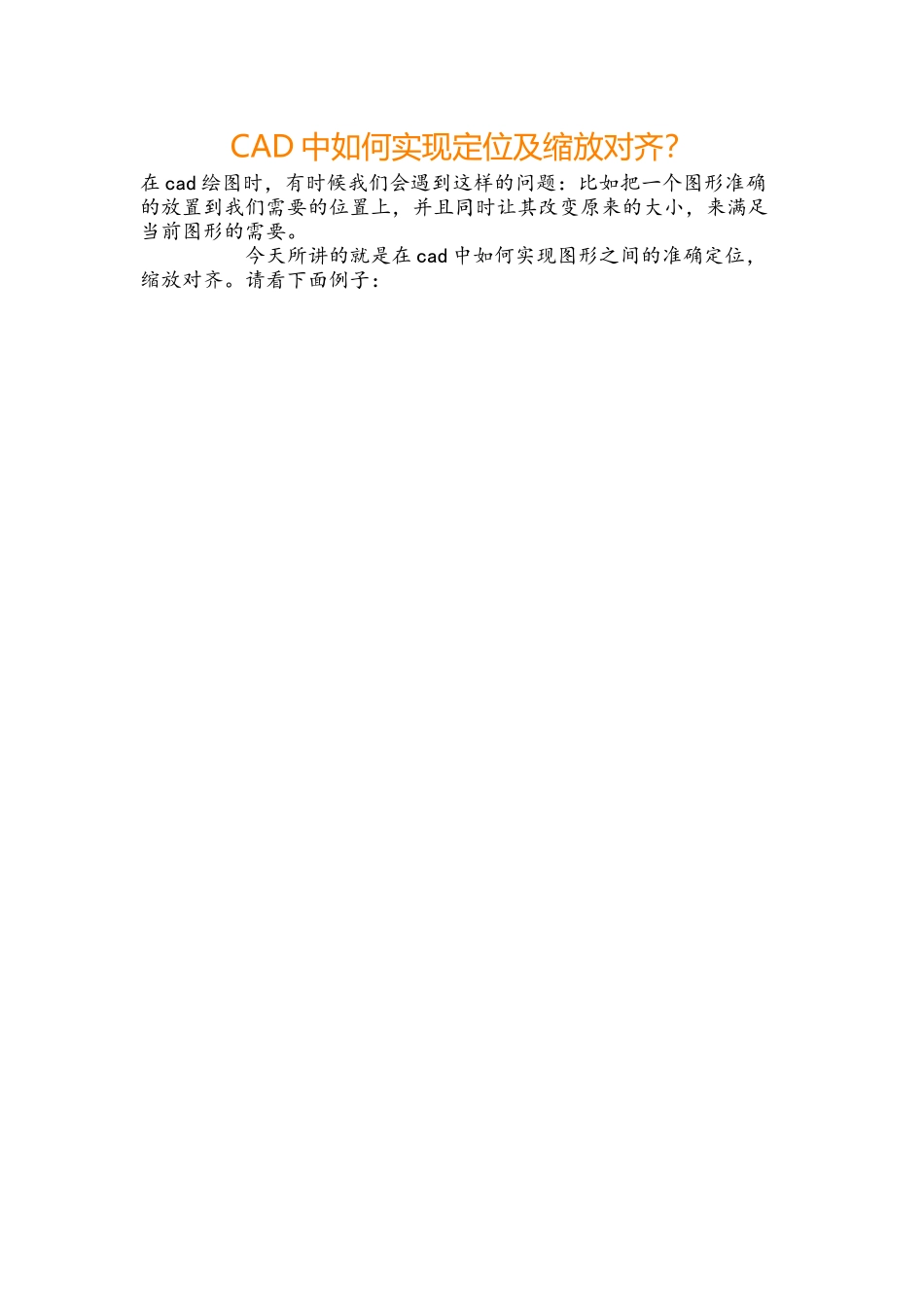

CAD中如何实现定位及缩放对齐
在cad绘图时，有时候我们会遇到这样的问题：比如把一个图形准确的放置到我们需要的位置上，并且同时让其改变原来的大小，来满足当前图形的需要
今天所讲的就是在cad中如何实现图形之间的准确定位，缩放对齐

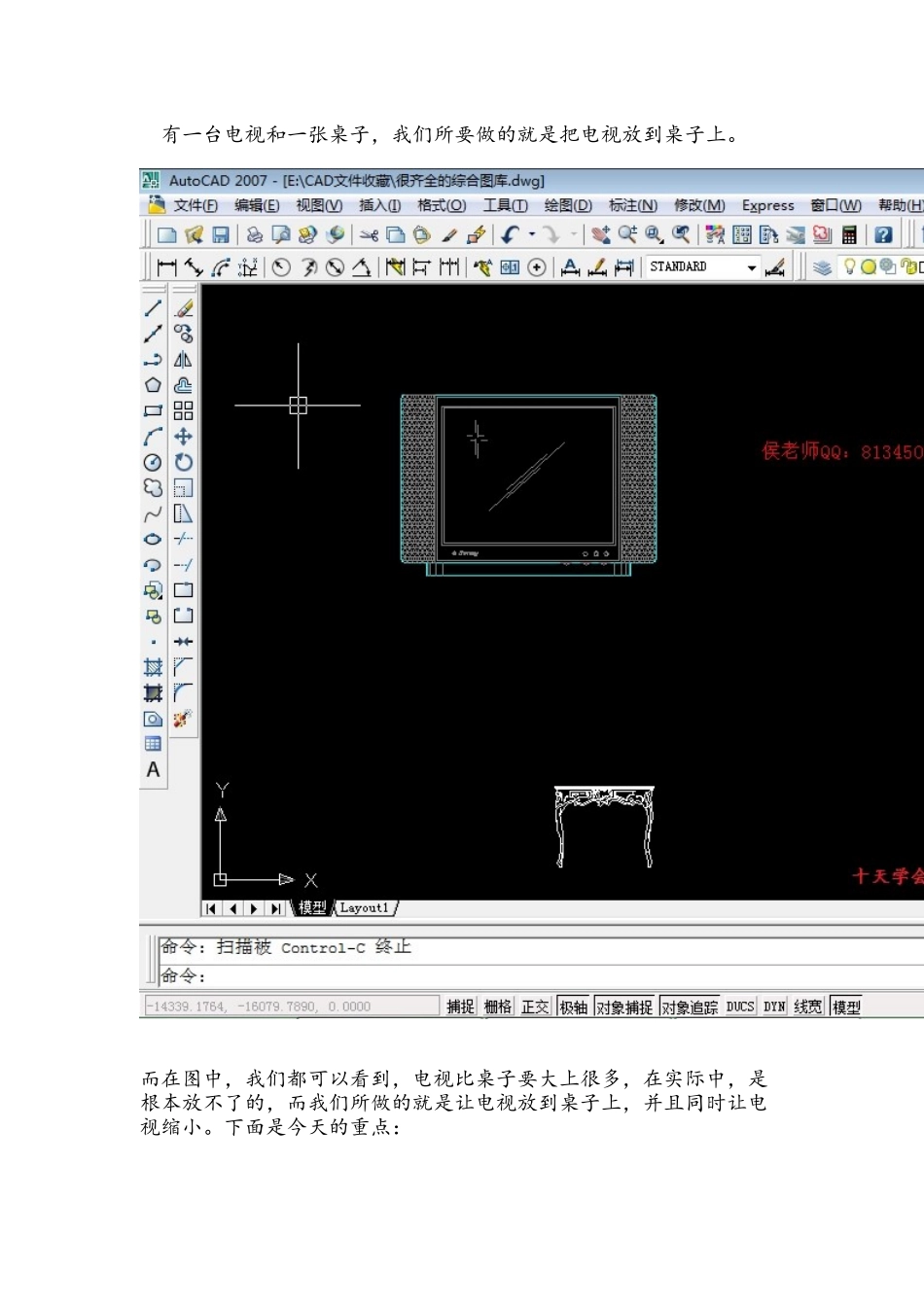

请看下面例子：有一台电视和一张桌子，我们所要做的就是把电视放到桌子上
而在图中，我们都可以看到，电视比桌子要大上很多，在实际中，是根本放不了的，而我们所做的就是让电视放到桌子上，并且同时让电视缩小

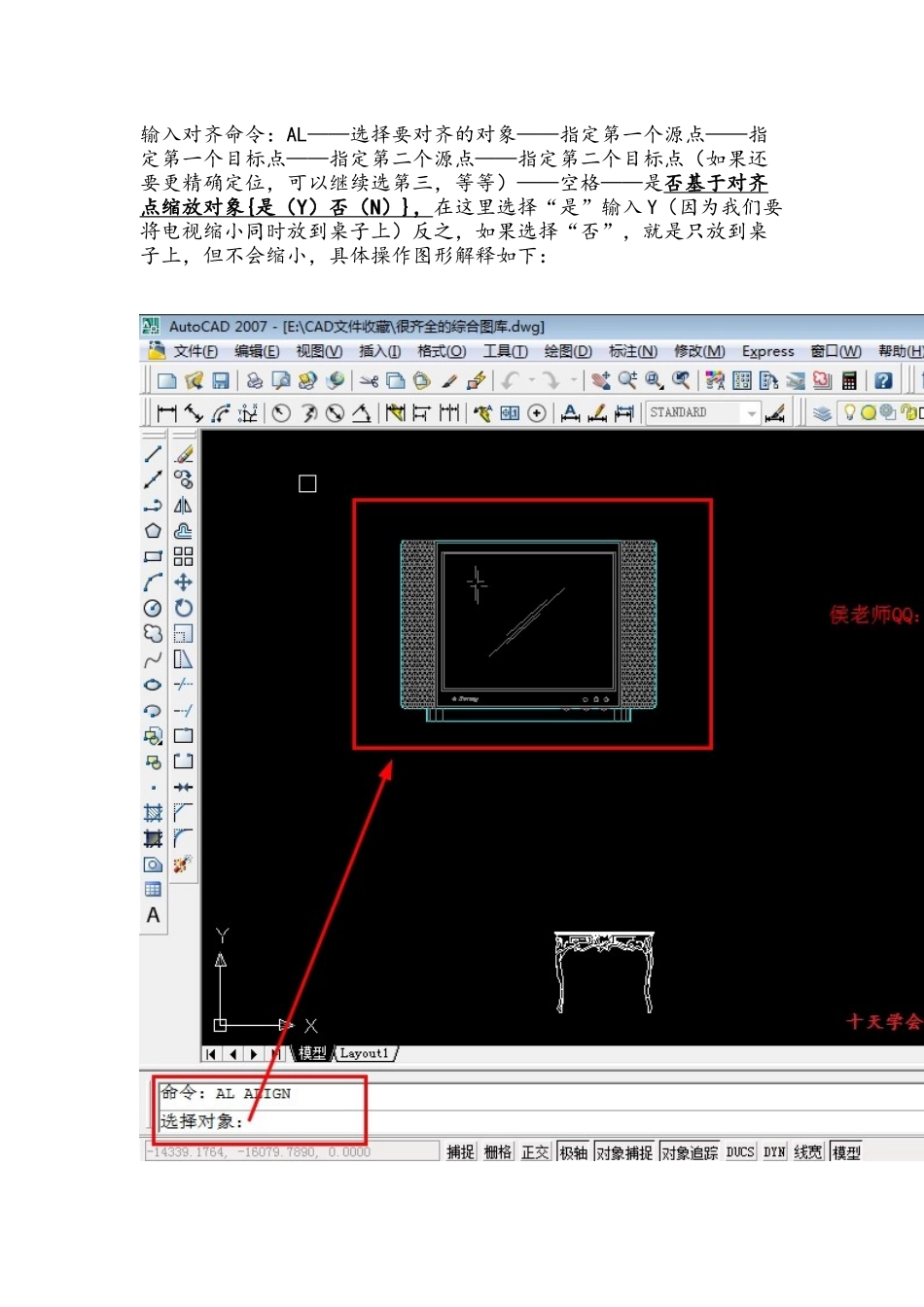

下面是今天的重点：输入对齐命令：AL——选择要对齐的对象——指定第一个源点——指定第一个目标点——指定第二个源点——指定第二个目标点（如果还要更精确定位，可以继续选第三，等等）——空格——是否基于对齐点缩放对象{是（Y）否（N）}，在这里选择“是”输入Y（因为我们要将电视缩小同时放到桌子上）反之，如果选择“否”，就是只放到桌子上，但不会缩小，具体操作图形解释如下：
