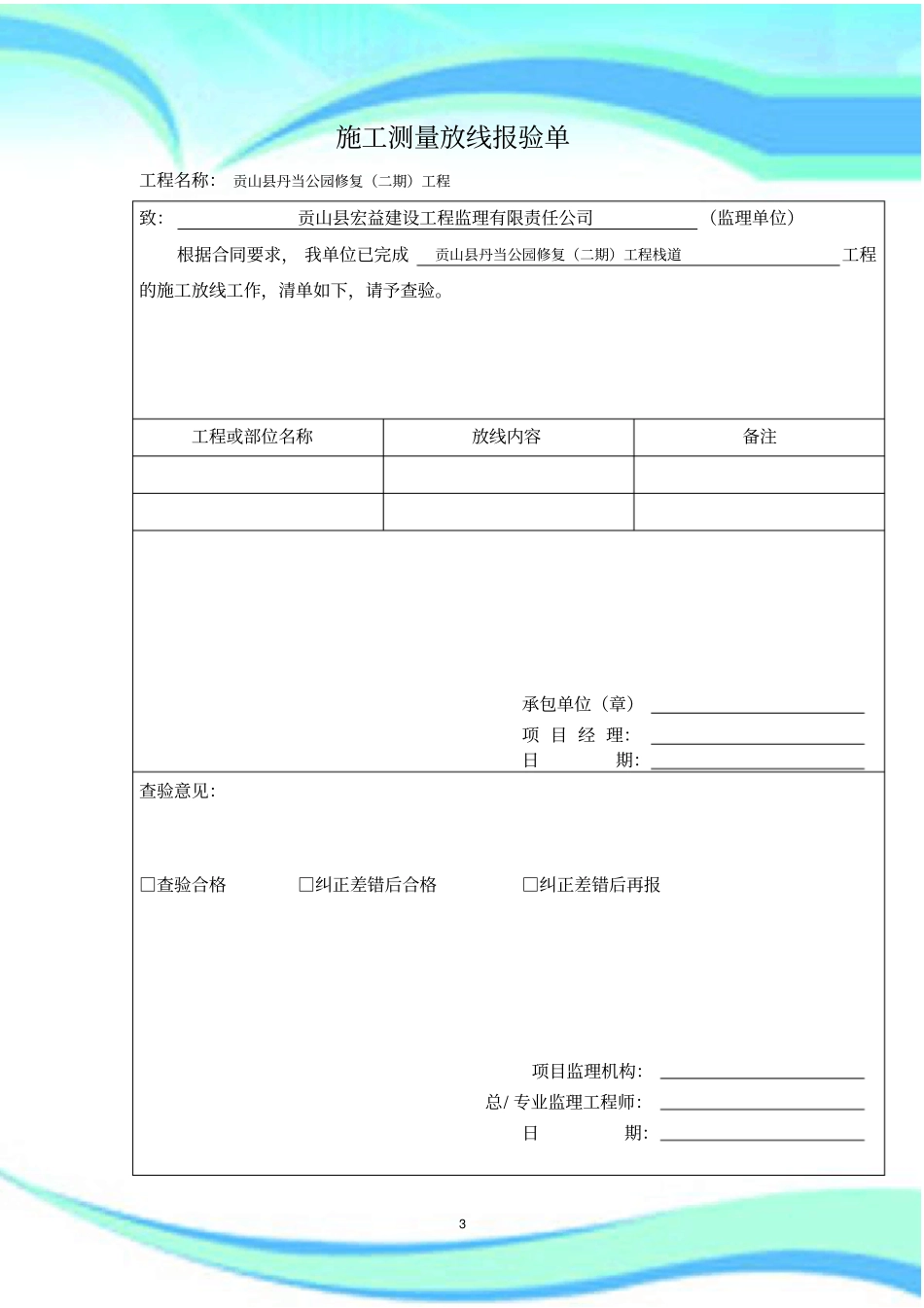

1钢结构工程检验批质量验收记录表2————————————————————————————————作者：————————————————————————————————日期：3施工测量放线报验单工程名称：贡山县丹当公园修复（二期）工程致：贡山县宏益建设工程监理有限责任公司（监理单位）根据合同要求，我单位已完成贡山县丹当公园修复（二期）工程栈道工程的施工放线工作，清单如下，请予查验。工程或部位名称放线内容备注承包单位（章）项目经理：日期：查验意见：□查验合格□纠正差错后合格□纠正差错后再报项目监理机构：总/专业监理工程师：日期：4土方开挖工程检验批质量验收记录表TJ4.1.1工程名称贡山县丹当公园修复（二期）工程检验批部位基础施工单位怒江谷盛道路桥梁建设工程有限责任公司项目经理专业工长施工执行标准名称及编号：DGJ32/J28-2006序号GB50204-2002的规定施工单位检查评定记录监理(建设)单位验收记录项目允许偏差或允许值（mm）实测值柱基基坑基槽挖方场地平整管沟地基层人工机械主控项目1标高-50±30±50-50-502长度、宽度（由设计中心）线向两边量）+200-50+300-100+500-150+100—3边坡设计要求一般项目1表面平整度20205020202基底土性设计要求施工单位检查评定结果专业质量检查员（签字）：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日5钢结构焊接工程检验批质量验收记录GB50202-2001工程名称贡山县丹当公园修复（二期）工程检验部位栈道施工单位怒江谷盛道路桥梁建设工程有限责任公司项目经理分包单位分包项目经理监理（建设）单位验收意见执行企业标准名称及编号《钢结构工程施工质量验收规范》GB50202-2001施工质量验收规范规定施工单位检查记录主控项目1焊条、焊丝、焊剂、电渣焊熔嘴等焊材与母材的匹配应符合行业标准JGJ81规定，焊接材料按产品说明书及焊接工艺文件的规定烘焙、存放2焊工必须考试合格并取得合格证书。持证焊工必须在其考试合格项目及其认可范围内施焊3施工单位对首次采用的钢材、焊接材料、焊接方法，焊后热处理等应进行焊接工艺评定，并应根据评定报告确定焊接工艺4设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷检验，不能对缺陷作出判断时采用射线探伤焊缝等级一、二级5项目焊脚尺寸焊脚尺寸允许偏差（mm）T型、十字、角接接头要求熔透的对接和角对接组合焊缝≥t/40~4mm设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝t/2且≤10mm0~4mm6焊缝表面不得有裂纹、焊瘤等缺陷。一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满、根部收缩等缺陷一般项目1需要进行焊前预热或焊后热处理的焊缝，其预热或后热温度应符合国家现行标准的规定或通过工艺试验确定。预热区在焊道两侧，每侧宽度均应大于焊件厚度的1.5倍，且不小于100mm；后热处理应在焊后立即进行，保温时间应根据板厚按每25mm板厚1h确定2焊缝凹形的角焊缝，焊缝金属与母材间应平缓过渡；加工成凹形的角焊缝，不得在其表面留下切痕3焊缝感观应达到：外形均匀成型好，焊道与焊道、焊道与基础金属间过渡平滑，焊渣和飞溅物基本清除干净4二、三级焊缝外观质量标准应符合规范规定、三级对接焊缝应按二级焊缝标准进行外观质量检验6钢结构焊接工程检验批质量验收记录GB50202-2001工程名称贡山县丹当公园修复（二期）工程检验部位栈道施工单位怒江谷盛道路桥梁建设工程有限责任公司项目经理分包单位分包项目经理监理（建设）单位验收意见执行企业标准名称及编号《钢结构工程施工质量验收规范》GB50202-2001施工质量验收规范规定施工单位检查记录一般项目5缺陷类型二级允许偏差（mm）三级允许偏差（mm）未焊满（指不满足设计要求）≤0.2+0.02t且≤1.0≤0.2+0.04t且≤2.0每100.0焊缝内缺陷总长≤25.0根部收缩≤0.2+0.02t且≤1.0≤0.2+0.04t且≤2.0长度不限咬边≤0.05t且≤0.5，连续长度≤100.0且焊缝两侧咬边总长≤10%焊缝全长≤0.1t且≤1.0，长度不限弧坑裂纹-允许个别长度≤5.0弧坑裂纹电弧擦伤-允许存在个别擦伤接头不良缺口深度0.05t且≤0.5缺口深度0.1t...
