2#轨道大巷——三五采运输联络巷80皮带安装安全技术措施剖析VIP专享VIP免费

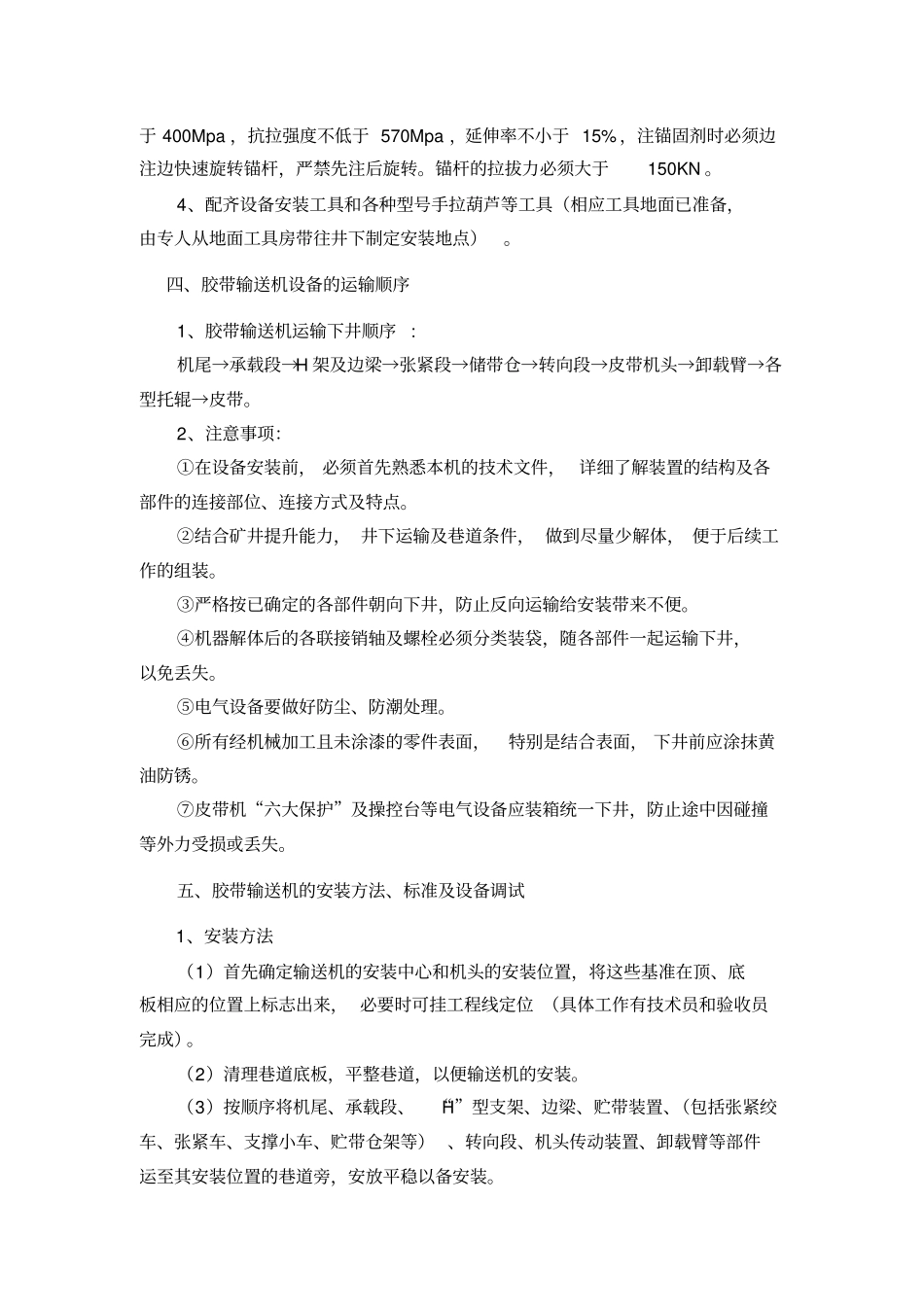

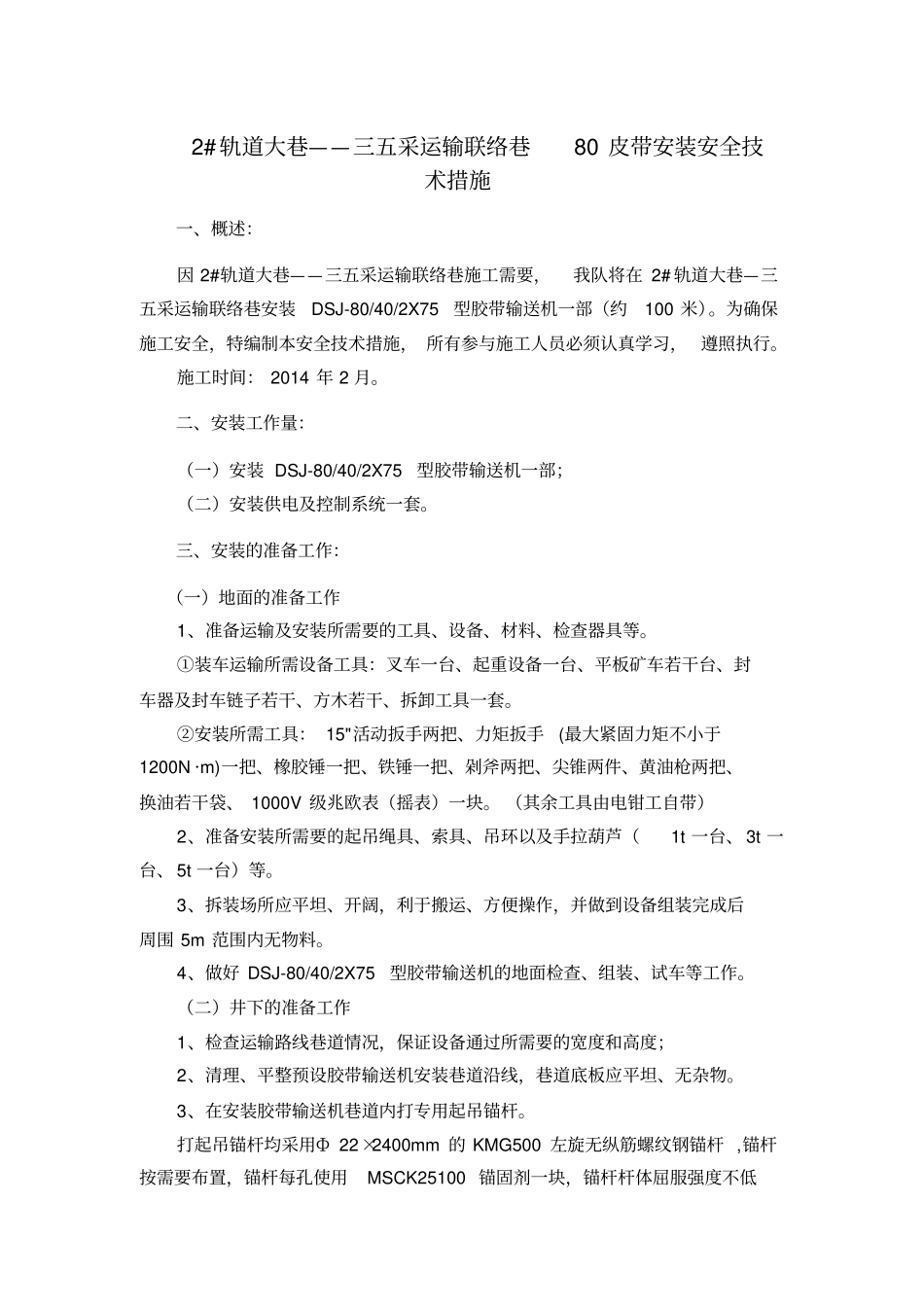

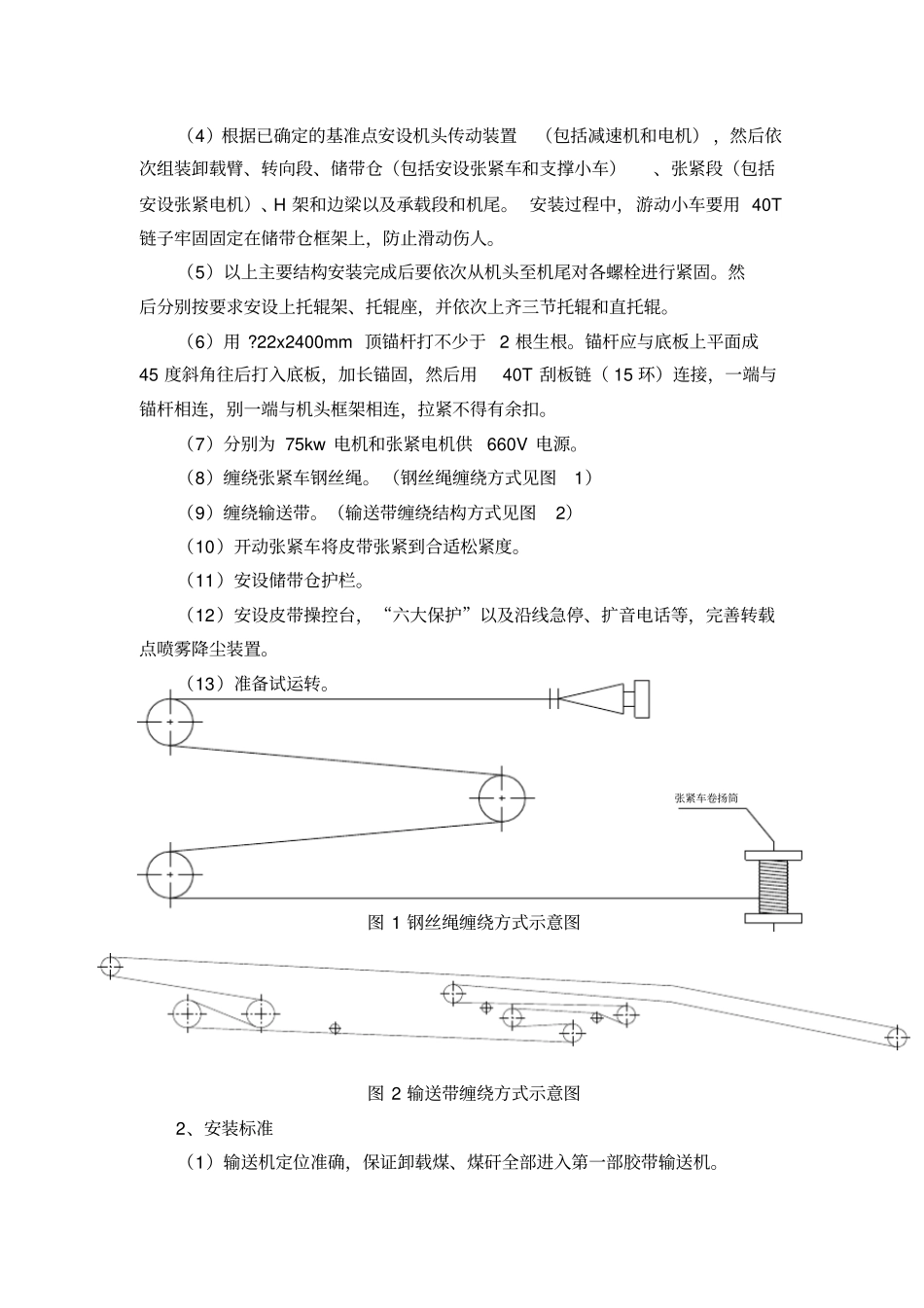

2#轨道大巷——三五采运输联络巷80皮带安装安全技术措施一、概述：因2#轨道大巷——三五采运输联络巷施工需要，我队将在2#轨道大巷—三五采运输联络巷安装DSJ-80/40/2X75型胶带输送机一部（约100米）。为确保施工安全，特编制本安全技术措施，所有参与施工人员必须认真学习，遵照执行。施工时间：2014年2月。二、安装工作量：（一）安装DSJ-80/40/2X75型胶带输送机一部；（二）安装供电及控制系统一套。三、安装的准备工作：（一）地面的准备工作1、准备运输及安装所需要的工具、设备、材料、检查器具等。①装车运输所需设备工具：叉车一台、起重设备一台、平板矿车若干台、封车器及封车链子若干、方木若干、拆卸工具一套。②安装所需工具：15"活动扳手两把、力矩扳手(最大紧固力矩不小于1200N·m)一把、橡胶锤一把、铁锤一把、剁斧两把、尖锥两件、黄油枪两把、换油若干袋、1000V级兆欧表（摇表）一块。（其余工具由电钳工自带）2、准备安装所需要的起吊绳具、索具、吊环以及手拉葫芦（1t一台、3t一台、5t一台）等。3、拆装场所应平坦、开阔，利于搬运、方便操作，并做到设备组装完成后周围5m范围内无物料。4、做好DSJ-80/40/2X75型胶带输送机的地面检查、组装、试车等工作。（二）井下的准备工作1、检查运输路线巷道情况，保证设备通过所需要的宽度和高度；2、清理、平整预设胶带输送机安装巷道沿线，巷道底板应平坦、无杂物。3、在安装胶带输送机巷道内打专用起吊锚杆。打起吊锚杆均采用Ф22×2400mm的KMG500左旋无纵筋螺纹钢锚杆,锚杆按需要布置，锚杆每孔使用MSCK25100锚固剂一块，锚杆杆体屈服强度不低于400Mpa，抗拉强度不低于570Mpa，延伸率不小于15%，注锚固剂时必须边注边快速旋转锚杆，严禁先注后旋转。锚杆的拉拔力必须大于150KN。4、配齐设备安装工具和各种型号手拉葫芦等工具（相应工具地面已准备，由专人从地面工具房带往井下制定安装地点）。四、胶带输送机设备的运输顺序1、胶带输送机运输下井顺序:机尾→承载段→H架及边梁→张紧段→储带仓→转向段→皮带机头→卸载臂→各型托辊→皮带。2、注意事项：①在设备安装前，必须首先熟悉本机的技术文件，详细了解装置的结构及各部件的连接部位、连接方式及特点。②结合矿井提升能力，井下运输及巷道条件，做到尽量少解体，便于后续工作的组装。③严格按已确定的各部件朝向下井，防止反向运输给安装带来不便。④机器解体后的各联接销轴及螺栓必须分类装袋，随各部件一起运输下井，以免丢失。⑤电气设备要做好防尘、防潮处理。⑥所有经机械加工且未涂漆的零件表面，特别是结合表面，下井前应涂抹黄油防锈。⑦皮带机“六大保护”及操控台等电气设备应装箱统一下井，防止途中因碰撞等外力受损或丢失。五、胶带输送机的安装方法、标准及设备调试1、安装方法（1）首先确定输送机的安装中心和机头的安装位置，将这些基准在顶、底板相应的位置上标志出来，必要时可挂工程线定位（具体工作有技术员和验收员完成）。（2）清理巷道底板，平整巷道，以便输送机的安装。（3）按顺序将机尾、承载段、“H”型支架、边梁、贮带装置、（包括张紧绞车、张紧车、支撑小车、贮带仓架等）、转向段、机头传动装置、卸载臂等部件运至其安装位置的巷道旁，安放平稳以备安装。（4）根据已确定的基准点安设机头传动装置（包括减速机和电机），然后依次组装卸载臂、转向段、储带仓（包括安设张紧车和支撑小车）、张紧段（包括安设张紧电机）、H架和边梁以及承载段和机尾。安装过程中，游动小车要用40T链子牢固固定在储带仓框架上，防止滑动伤人。（5）以上主要结构安装完成后要依次从机头至机尾对各螺栓进行紧固。然后分别按要求安设上托辊架、托辊座，并依次上齐三节托辊和直托辊。（6）用?22x2400mm顶锚杆打不少于2根生根。锚杆应与底板上平面成45度斜角往后打入底板，加长锚固，然后用40T刮板链（15环）连接，一端与锚杆相连，别一端与机头框架相连，拉紧不得有余扣。（7）分别为75kw电机和张紧电机供660V电源。（8）缠绕张紧车钢丝绳。（钢丝绳缠绕方式见图1）（9）缠绕输送带。（输送带缠绕结构方式见图2）（10）开动张紧车将皮带张紧到合适...
