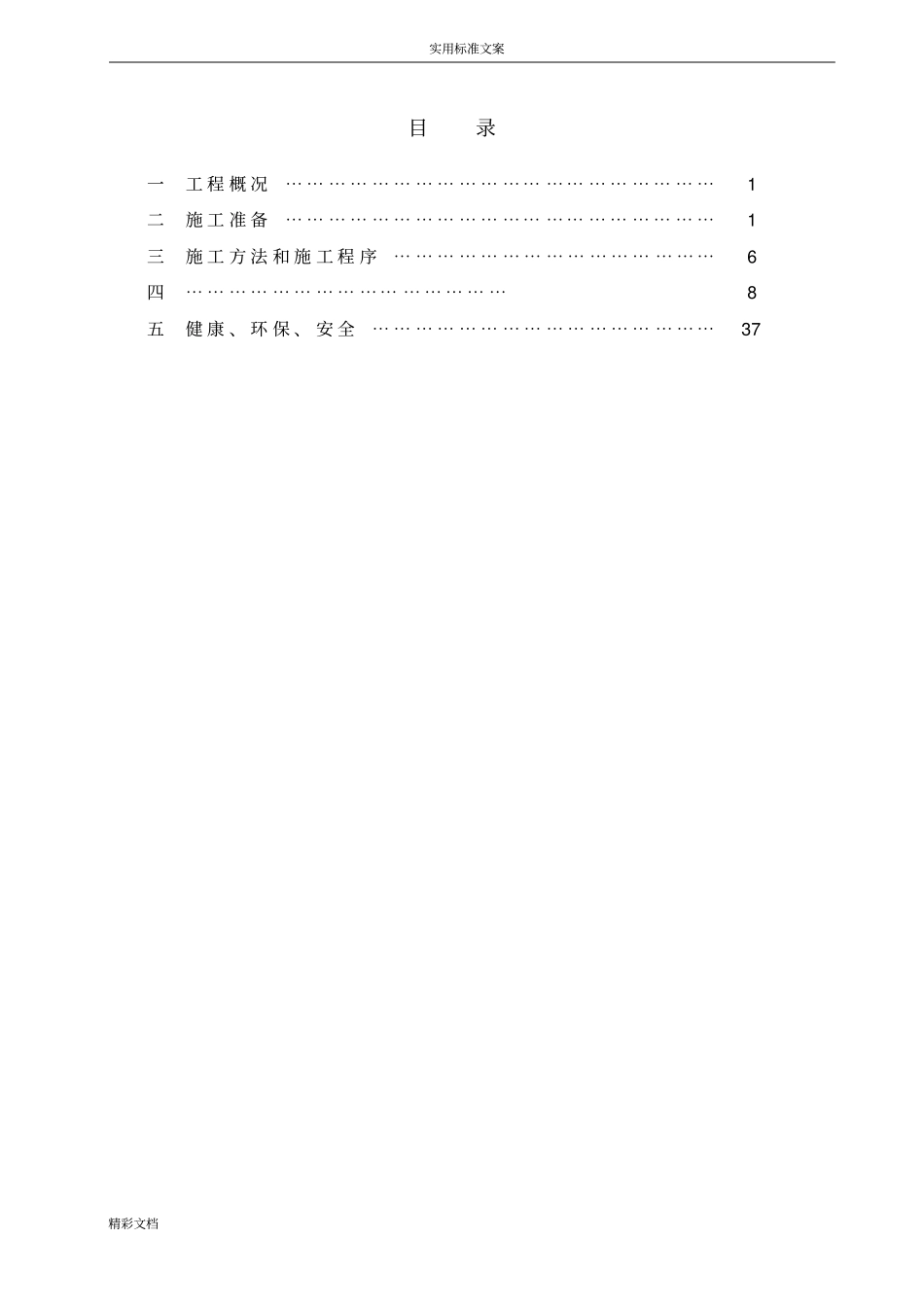

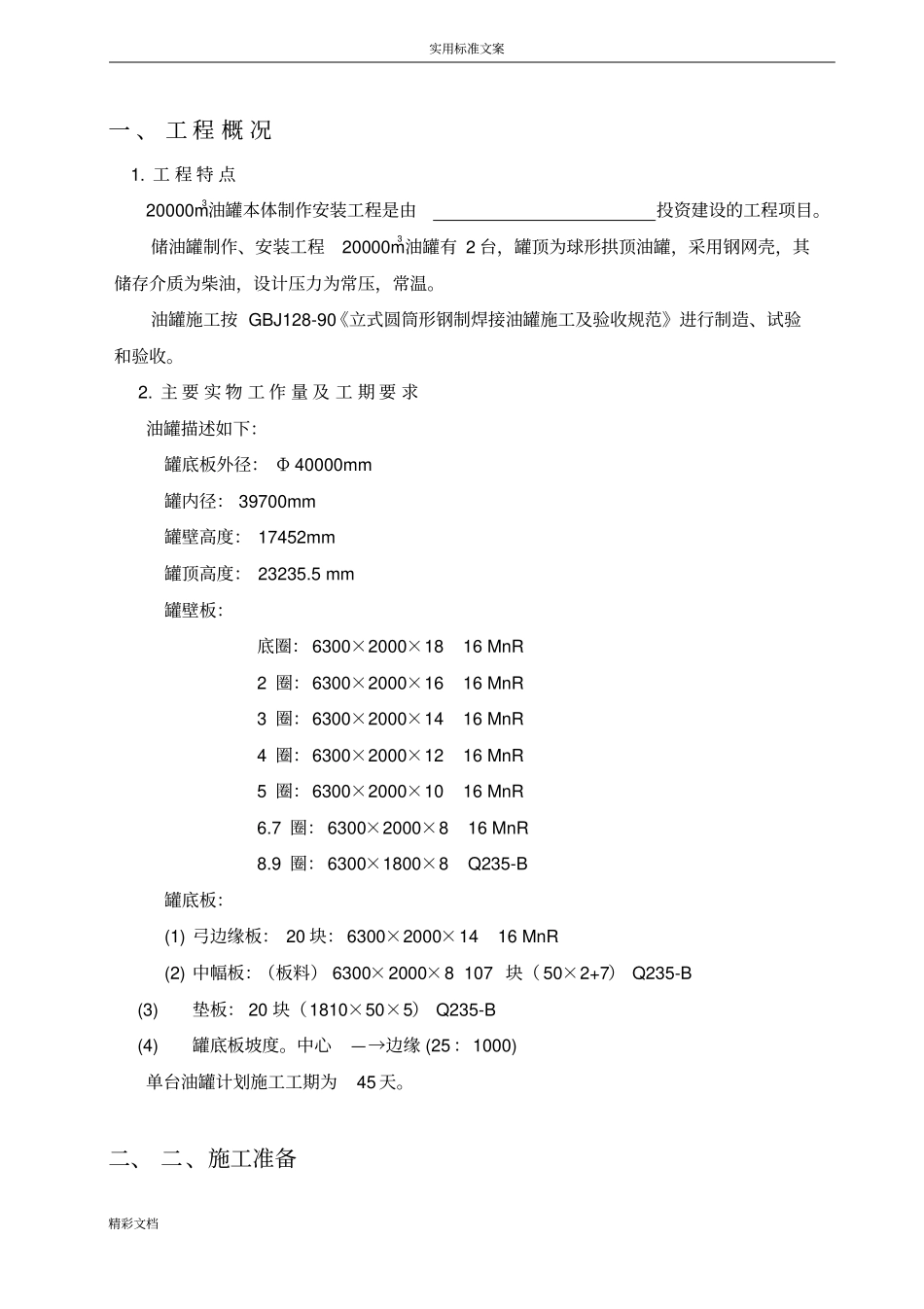

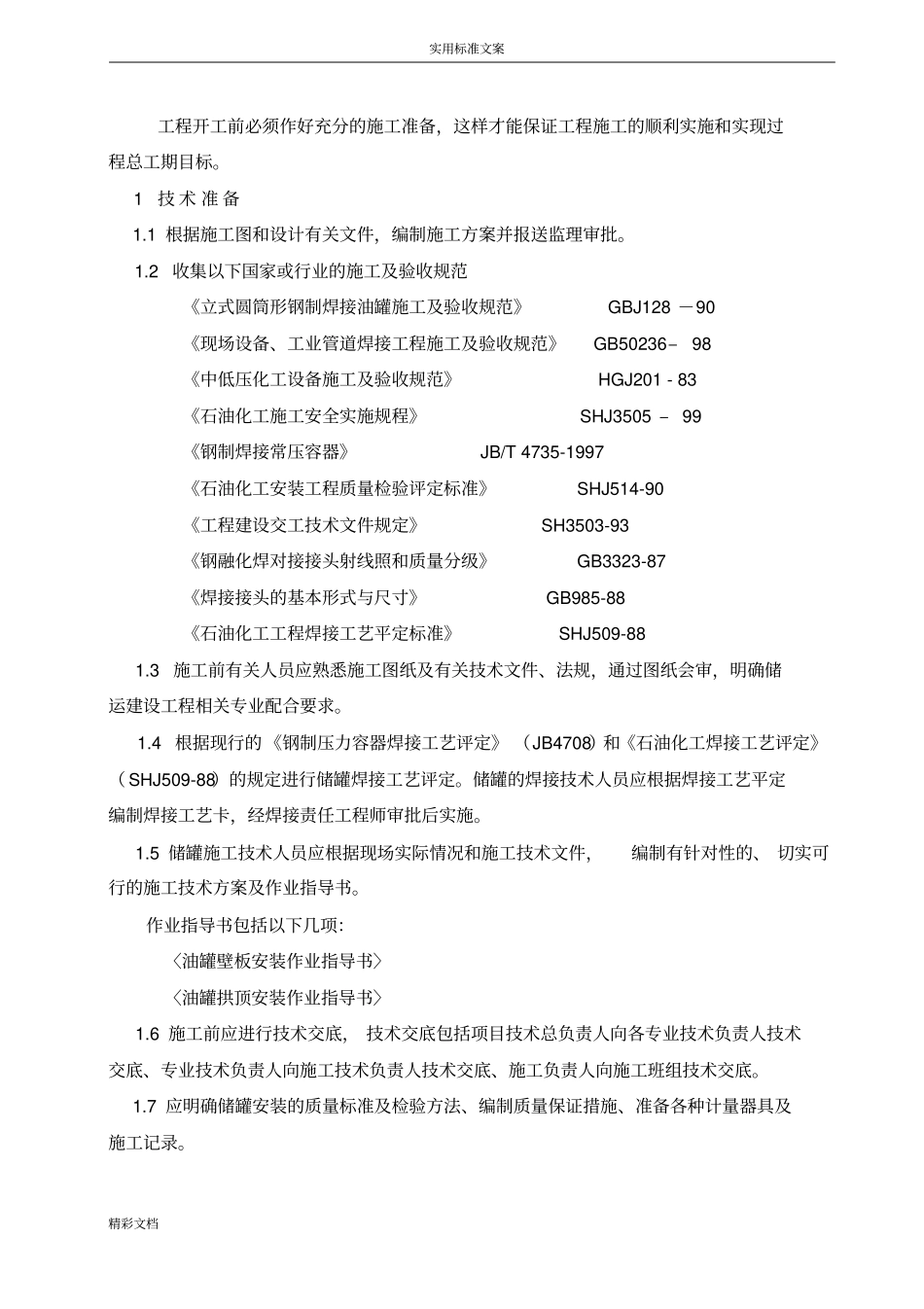

实用标准文案精彩文档目录一工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三施工方法和施工程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6四⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8五健康、环保、安全⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37实用标准文案精彩文档一、工程概况1.工程特点20000m3油罐本体制作安装工程是由投资建设的工程项目。储油罐制作、安装工程20000m3油罐有2台，罐顶为球形拱顶油罐，采用钢网壳，其储存介质为柴油，设计压力为常压，常温。油罐施工按GBJ128-90《立式圆筒形钢制焊接油罐施工及验收规范》进行制造、试验和验收。2.主要实物工作量及工期要求油罐描述如下：罐底板外径：Φ40000mm罐内径：39700mm罐壁高度：17452mm罐顶高度：23235.5mm罐壁板：底圈：6300×2000×1816MnR2圈：6300×2000×1616MnR3圈：6300×2000×1416MnR4圈：6300×2000×1216MnR5圈：6300×2000×1016MnR6.7圈：6300×2000×816MnR8.9圈：6300×1800×8Q235-B罐底板：(1)弓边缘板：20块：6300×2000×1416MnR(2)中幅板：（板料）6300×2000×8107块（50×2+7）Q235-B(3)垫板：20块（1810×50×5）Q235-B(4)罐底板坡度。中心—→边缘(25：1000)单台油罐计划施工工期为45天。二、二、施工准备实用标准文案精彩文档工程开工前必须作好充分的施工准备，这样才能保证工程施工的顺利实施和实现过程总工期目标。1技术准备1.1根据施工图和设计有关文件，编制施工方案并报送监理审批。1.2收集以下国家或行业的施工及验收规范《立式圆筒形钢制焊接油罐施工及验收规范》GBJ128－90《现场设备、工业管道焊接工程施工及验收规范》GB50236–98《中低压化工设备施工及验收规范》HGJ201-83《石油化工施工安全实施规程》SHJ3505–99《钢制焊接常压容器》JB/T4735-1997《石油化工安装工程质量检验评定标准》SHJ514-90《工程建设交工技术文件规定》SH3503-93《钢融化焊对接接头射线照和质量分级》GB3323-87《焊接接头的基本形式与尺寸》GB985-88《石油化工工程焊接工艺平定标准》SHJ509-881.3施工前有关人员应熟悉施工图纸及有关技术文件、法规，通过图纸会审，明确储运建设工程相关专业配合要求。1.4根据现行的《钢制压力容器焊接工艺评定》（JB4708）和《石油化工焊接工艺评定》（SHJ509-88）的规定进行储罐焊接工艺评定。储罐的焊接技术人员应根据焊接工艺平定编制焊接工艺卡，经焊接责任工程师审批后实施。1.5储罐施工技术人员应根据现场实际情况和施工技术文件，编制有针对性的、切实可行的施工技术方案及作业指导书。作业指导书包括以下几项：〈油罐壁板安装作业指导书〉〈油罐拱顶安装作业指导书〉1.6施工前应进行技术交底，技术交底包括项目技术总负责人向各专业技术负责人技术交底、专业技术负责人向施工技术负责人技术交底、施工负责人向施工班组技术交底。1.7应明确储罐安装的质量标准及检验方法、编制质量保证措施、准备各种计量器具及施工记录。实用标准文案精彩文档2.机具材料准备（主要工机具计划、主要材料计划）见表二、表三表二油罐制作安装工机具计划表序号设备名称规格型号生产厂家单位数量备注1滚板机Z933-30×3000台22液压提升机套13汽车吊16吨辆14汽车吊8吨辆15平板车10吨东风汽车公司辆26电动千斤顶100吨台17半自动切割机CG1-30台68交流弧焊机ZX-400台29交流弧焊机ZX-250台210直流弧焊机ZX5-400B台1511焊条烘干箱ZYHC-30台212焊条保温箱台113手拉葫芦5t×10m台514手拉葫芦3t×10m台515空气压缩机1m3台116真空泵台117水泵D46-50*4台218螺旋千斤顶3t台519螺旋千斤顶2t台520射吸式割炬H10-6A把621电动角向磨光机SIM-150A台3022型材切割机J1G-350台223电动角向磨光机SIM-100A台1524气动角向磨光机台15实用标准文案精彩文档表三油罐制作安装检测设备计划表序号设备名称规格型号生产厂家单位数量备注1经纬仪DJ2E北京拓普台12水准仪DS1北京拓普台13X射线探伤仪XXQ205台14压力表φ2002.5Mpa1.5级块25真空表φ150–0.1Mpa1.5级块26弹簧称0～15kg把1三、施工方法和施工程序1.施工顺序安排在施工过程中，根据本工程的施工特点将每台油罐均分为三...
