画法几何 基本视图VIP免费

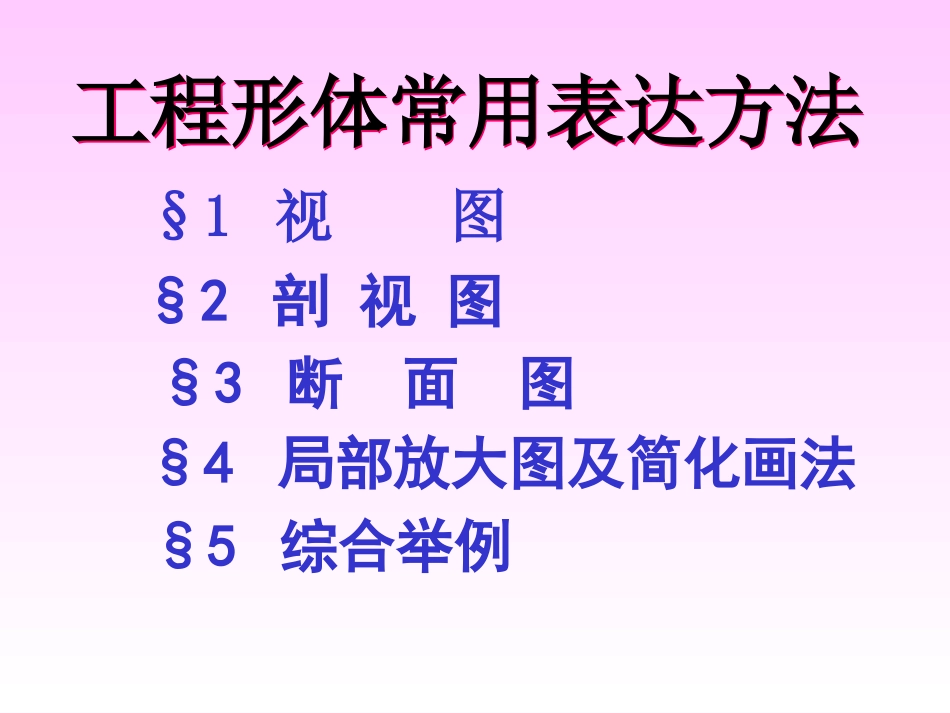

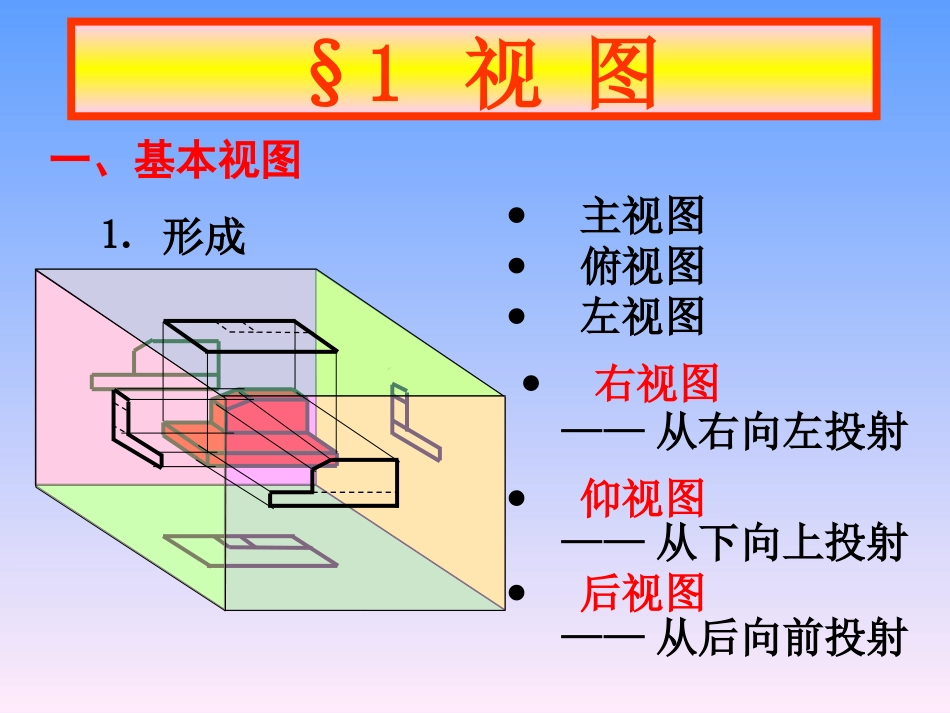

工程形体常用表达方法工程形体常用表达方法§1视图§2剖视图§3断面图§4局部放大图及简化画法§5综合举例工程形体常用表达方法工程形体常用表达方法§1视图一、基本视图右视图主视图俯视图左视图后视图仰视图⒈形成——从右向左投射——从下向上投射——从后向前投射⒉六个投影面的展开主视俯视左视右视后视仰视除后视图外，靠近主视图的一边是物体的后面，远离主视图的一边是物体的前面。⒊六面视图的投影对应关系长高宽上下左右前后右左度量对应关系：仍遵守“三等”规律方位对应关系：主视俯视仰视左视右视后视长特别注意六个基本视图规定位置不可随意摆放180度对称关系二、向视图向视图是可自由配置的视图※在向视图的上方标注字母，在相应视图附近用箭头指明投射方向，并标注相同的字母。按基本位置配置DD自由配置EEFFF三、局部视图局部视图是将物体的某一部分向基本投影面投射所得的视图。注意事项：用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。局部视图的范围用波浪线表示。当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略。局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配置。ABCCABAABB波浪线超出机件AABB四、斜视图问题：当物体的表面与投影面成倾斜位置时，其投影不反映实形。★增设一个与倾斜表面平行的辅助投影面。解决方法：★将倾斜部分向辅助投影面投射。VHPA斜视图是物体向不平行于基本投影面的平面投射所得的视图。AA斜视图的画法画斜视图的注意事项：斜视图通常按向视图的配置形式配置。允许将斜视图旋转配置，但需在斜视图上方注明。ABBCC向例：选择合适的表达方法。FF只有一个主视图AA§2剖视图问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸。解决办法？采用剖视图一、剖视图的基本概念⒈剖视图的形成假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。2.剖视图的画法确定剖切面的位置想象哪部分移走了？剖面区域的形状？哪些部分投射时可看到？在剖面区域内画上剖面符号。虚线不画AAA-A3.剖视图的标注②剖切符号:表示剖切面起、终和转折位置及投射方向。③剖视图的名称。标注内容：①剖切线：指示剖切面的位置(细实线)。一般情况下可省略。4.画剖视图的注意事项①剖切平面的选择：通过机件的对称面或轴线且平行或垂直于投影面。②剖切是一种假想，其它视图仍应完整画出，并可取剖视。③剖切面后方的可见部分要全部画出。④在剖视图上已经表达清楚的结构,在其它视图上此部分结构的投影为虚线时,其虚线省略不画。但没有表示清楚的结构，允许画少量虚线。⑤不需在剖面区域中表示材料的类别时，剖面符号可采用通用剖面线表示。通用剖面线为细实线，最好与主要轮廓或剖面区域的对称线成45°角；同一物体的各个剖面区域，其剖面线画法应一致。AA-AABBBB-CC-CC
