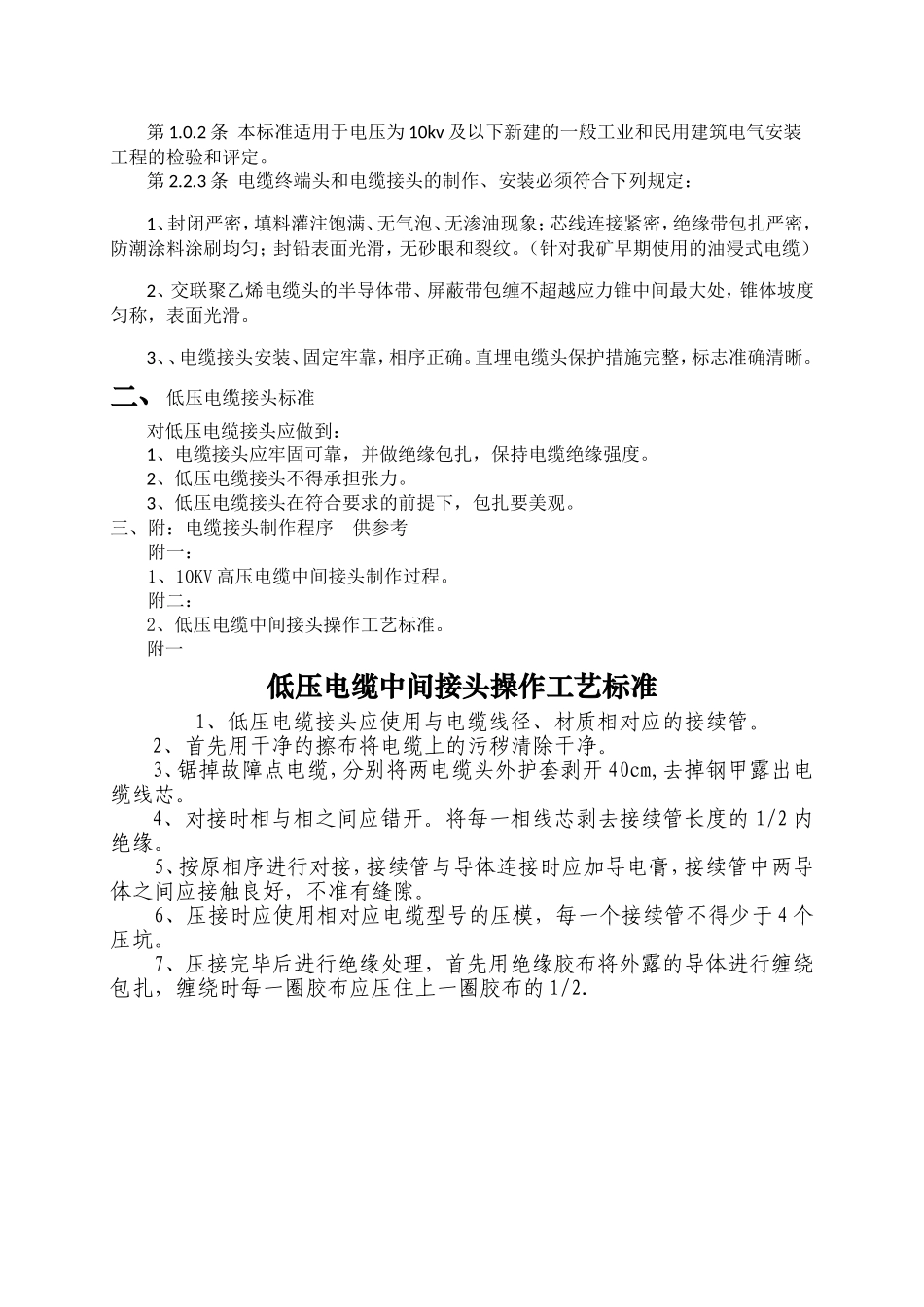

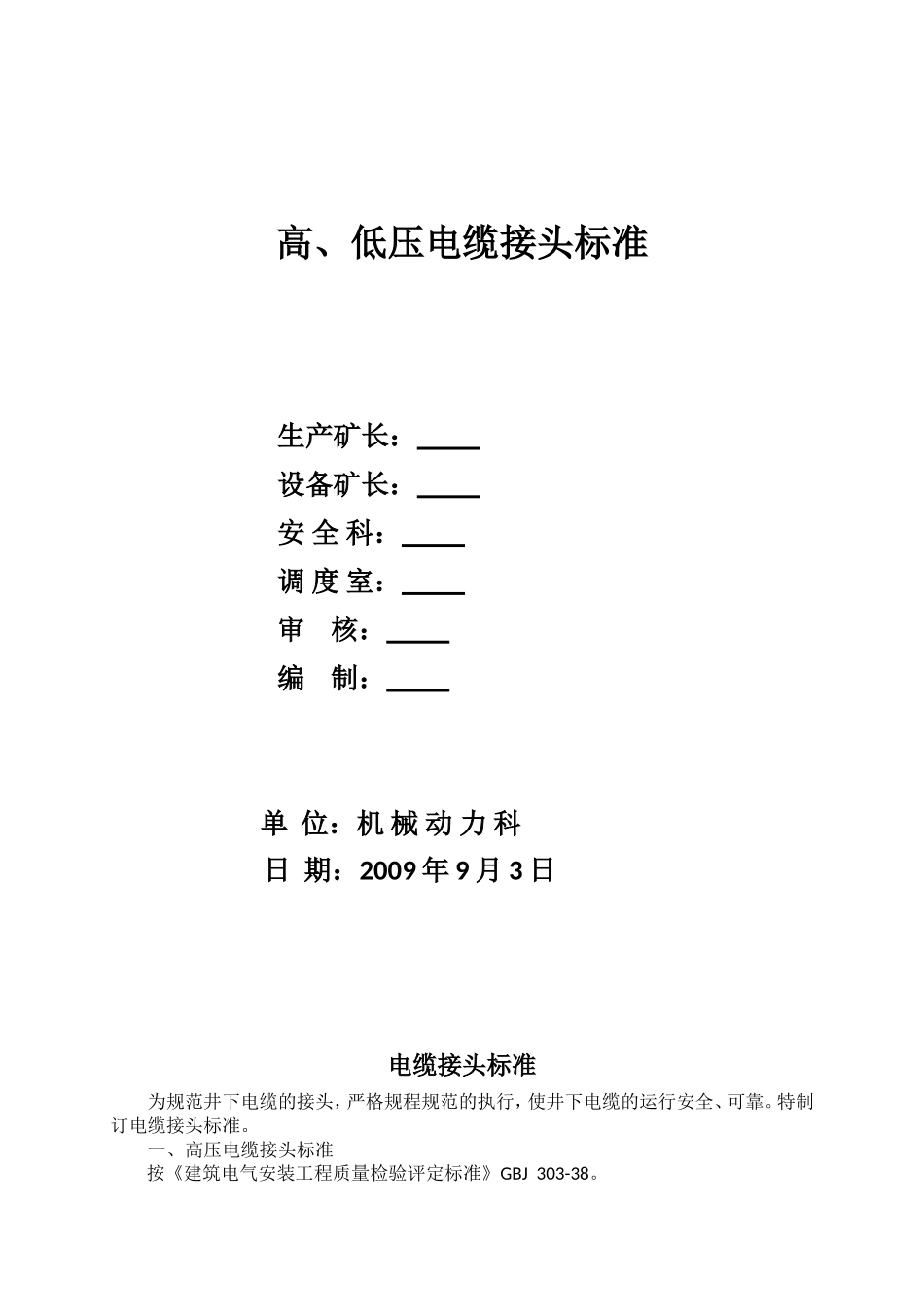

高、低压电缆接头标准生产矿长：设备矿长：安全科：调度室：审核：编制：单位：机械动力科日期：2009年9月3日电缆接头标准为规范井下电缆的接头，严格规程规范的执行，使井下电缆的运行安全、可靠。特制订电缆接头标准。一、高压电缆接头标准按《建筑电气安装工程质量检验评定标准》GBJ303-38。第1.0.2条本标准适用于电压为10kv及以下新建的一般工业和民用建筑电气安装工程的检验和评定。第2.2.3条电缆终端头和电缆接头的制作、安装必须符合下列规定：1、封闭严密，填料灌注饱满、无气泡、无渗油现象；芯线连接紧密，绝缘带包扎严密，防潮涂料涂刷均匀；封铅表面光滑，无砂眼和裂纹。（针对我矿早期使用的油浸式电缆）2、交联聚乙烯电缆头的半导体带、屏蔽带包缠不超越应力锥中间最大处，锥体坡度匀称，表面光滑。3、、电缆接头安装、固定牢靠，相序正确。直埋电缆头保护措施完整，标志准确清晰。二、低压电缆接头标准对低压电缆接头应做到：1、电缆接头应牢固可靠，并做绝缘包扎，保持电缆绝缘强度。2、低压电缆接头不得承担张力。3、低压电缆接头在符合要求的前提下，包扎要美观。三、附：电缆接头制作程序供参考附一：1、10KV高压电缆中间接头制作过程。附二：2、低压电缆中间接头操作工艺标准。附一低压电缆中间接头操作工艺标准1、低压电缆接头应使用与电缆线径、材质相对应的接续管。2、首先用干净的擦布将电缆上的污秽清除干净。3、锯掉故障点电缆，分别将两电缆头外护套剥开40cm,去掉钢甲露出电缆线芯。4、对接时相与相之间应错开。将每一相线芯剥去接续管长度的1/2内绝缘。5、按原相序进行对接，接续管与导体连接时应加导电膏，接续管中两导体之间应接触良好，不准有缝隙。6、压接时应使用相对应电缆型号的压模，每一个接续管不得少于4个压坑。7、压接完毕后进行绝缘处理，首先用绝缘胶布将外露的导体进行缠绕包扎，缠绕时每一圈胶布应压住上一圈胶布的1/2.附二10KV高压电缆中间接头制作过程1，切割电缆。将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。2，芯线处理（本次制作选用热缩套件为浙江红光金具电器有限公司的JSY10/3.270-120mm）将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯。3，铅笔头特写铅笔头处理用来分散电场分布应力。4，清洁半导层用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）5，包缠应力疏散胶并套入应力控制管（图中黑色短管）6，烘烤应力控制管右侧为烘好的应力管7，在长端尾部套入屏蔽铜网。8，在长端依次套入绝缘材料，短端套入内半导电管；在长端按图所示，依次套入（1，内层红色内绝缘管）、（2，中间红色外绝缘管）、（3，外层黑色外半导电管）；在短端套入黑色内半导电管9，压接芯线；注意压接质量（该压接钳为德国进口，全自动）10，打磨压接头（打磨为了消除尖端放电）11，在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。12，烘烤内半导电管；将短端已经套入的黑色内半导电管移至接头上烘烤收缩，用配套清洁剂清洁整个芯线的绝缘层（白）和半导电管（黑）及应力管（黑）13，烘烤内绝缘；将套入长端最内层的红色内绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。14，烘烤外绝缘管；将套入长端第二层的红色外绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩，完成后在两端包绕高压防水胶布密封。
