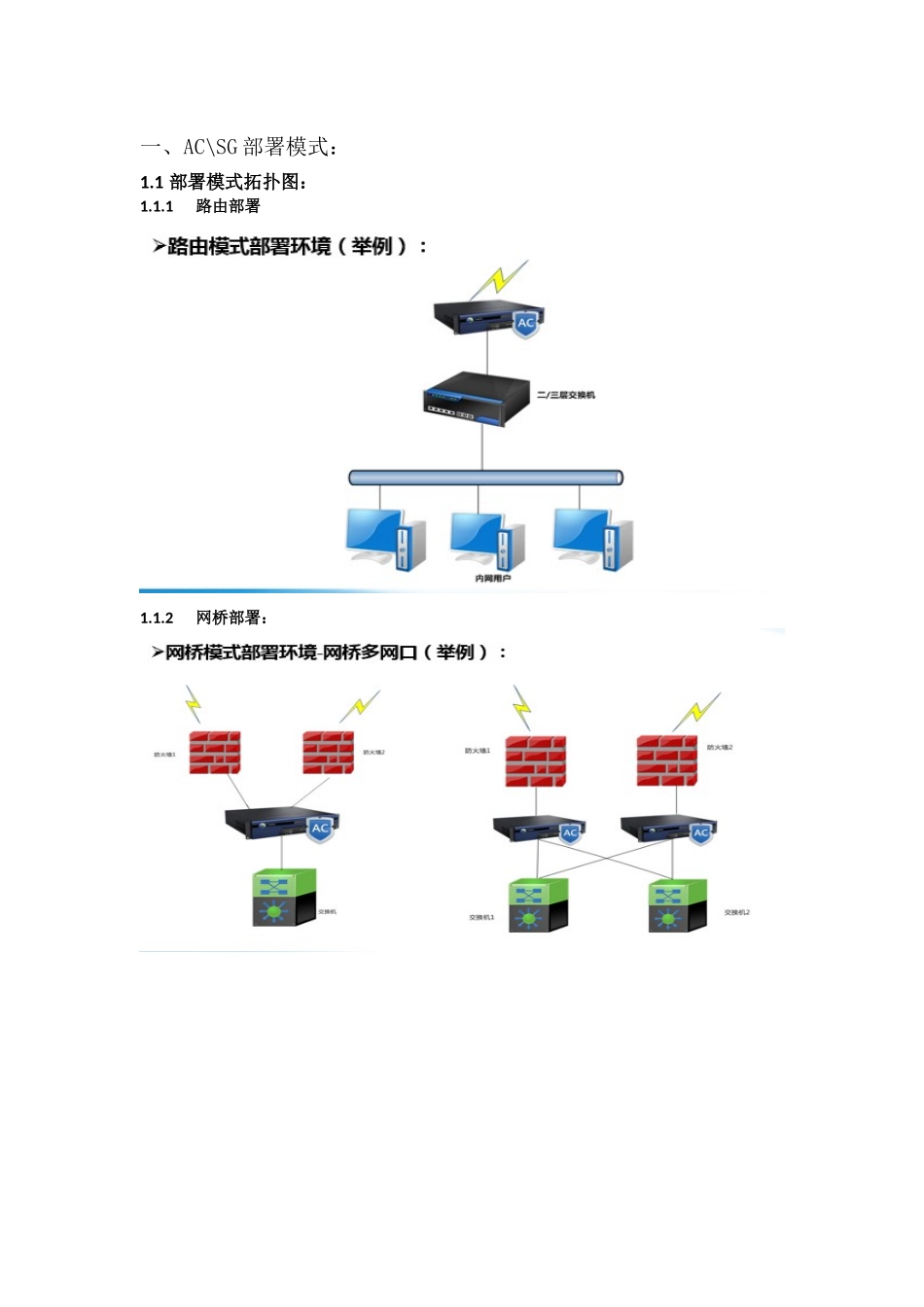

一、AC\SG部署模式：1.1部署模式拓扑图：1.1.1路由部署1.1.2网桥部署：1.1.3旁路部署：1.2部署指导1.2.1路由模式_部署指导首选需要了解用户的实际需求，以下几种情况必须使用路由模式部署：1、用户必须要用到AC的VPN、NAT（代理上网和端口映射）、DHCP这几个功能。2、用户在新规划建设的网络中来部署AC，想把AC当作一台网关设备部署在网络出口处。3、用户网络中已有防火墙或者路由器了，但出于某方面的原因想用AC替换掉原有的防火墙或者路由器并代理内网用户上网。1.2.2网桥模式_部署指导1、网桥模式部署相比路由模式对客户的网络影响较小，当客户确定不需要使用AC的VPN、NAT、DHCP功能，且内网已有相应的网关设备时，建议使用网桥模式部署。2、根据客户的网络结构决定AC采用多网桥或网桥多网口的方式。网桥多网口常见应用场景：a.两条线路分别接FW1和FW2，内网接交换机，设备在交换机和防火墙之间，网桥模式部署，单进双出做网桥多网口。b.内网核心交换机和路由器都做双机，加入两台设备，双进单出做网桥多网口。多网桥常见应用场景:a.设备一进一出做单网桥b.客户内网有VRRP或HSRP环境1.2.3旁路模式_部署指导1、旁路模式是所有部署模式中最简单的一种，但也是功能实现较弱的一种部署方式。当客户的需求只是上网审计和基于TCP的应用过滤时，可以考虑此种部署方式，常见于高校、大型国有企业专门用于AC作审计；2、旁路部署时一般设备是接在核心交换机上，核心交换机通过将镜像功能将需要审计的流量镜像过来；3、旁路模式部署时采用管理口（DMZ）配置的IP地址进行管理，其它所有接口均可作为监听口，可使用一个口或者是多个口同时作为监听口，监听口无需任何配置。二、AF部署模式：2.1部署模式拓扑图：2.1.1路由模式：2.1.2透明模式2.1.3虚拟网线2.1.4旁路模式：2.1.5混合模式三、SSLVPN部署模式：3.1部署模式拓扑图3.1.1网关部署：3.1.2单臂部署：3.2部署指导3.2.1网关单线路配置思路1、网关模式配置：确定设备外网口（WAN1口）是固定IP或者是ADSL拨号方式，取得相应运营商给的IP地址信息或者是拨号的帐号密码；确定内网口（LAN口）的IP地址信息；2、上网配置：代理上网（NAT），确定内网是否多网段网络环境，如果是的话需要添加相应的回包路由回指给设备下接的核心交换机。3.2.2网关多线路配置思路1、线路确定：跟客户确认有几条公网线路接入，并申请多线路授权2、网关模式配置：确定设备外网口是固定IP或者是ADSL拨号方式，取得相应运营商给的IP地址信息或者是拨号的帐号密码，给每条外网线路做配置；确定内网口（LAN口）的IP地址信息；3、上网配置：代理上网（NAT），确定内网是否多网段网络环境，如果是的话需要添加相应的回包路由回指给设备下接的核心交换机。4、多线路配置：可根据客户需求设置IPSECVPN多线路，SSLVPN多线路传输，上网数据的多线路选路策略。3.2.3单臂单线路部署配置思路1、单臂模式配置：给设备LAN口分配一个可以上网的IP地址，填写正确的网关IP、DNS；2、前置网关做TCP443和80端口映射（如果用到IPSECVPN还需要映射TCP/UDP4009端口）3.2.4单臂多线路部署配置思路：1、单臂模式配置：给设备LAN口分配一个可以上网的IP地址、填写正确的网关IP、DNS；2、前置网关分别做两条线路的TCP443和80端口映射（如果用到IPSECVPN还需要映射TCP/UDP4009端口）3、配置SSLVPN多线路四、IPsecVPN部署模式：4.1部署模式拓扑图：4.1.1网关模式部署4.1.2单臂模式部署：4.2配置思路4.2.1网关模式部署配置思路：1.选择部署模式并配置内，外网接口信息2.配置代理上网同时放通防火墙规则3.本案例内网有三层环境，还需配置回包路由4.若设备还提供SANGFORVPN服务，VPN连进来后需要访问内网所有的网段，还需要添加本地子网（VPN的具体配置请参考《DLAN互联基础配置》。4.2.2单臂模式配置思路：1.总部配置1）.选择部署模式并配置内网接口信息2）.在前置防火墙添加路由，目标IP为分支所在的网段（10.0.1.0/24），网关指向VPN设备（192.200.1.252），具体配置不再详细说明。3.在前置防火墙配置端口映射（具体配置不再详细说明）2.分支配置（参考网关模式部署配置）
