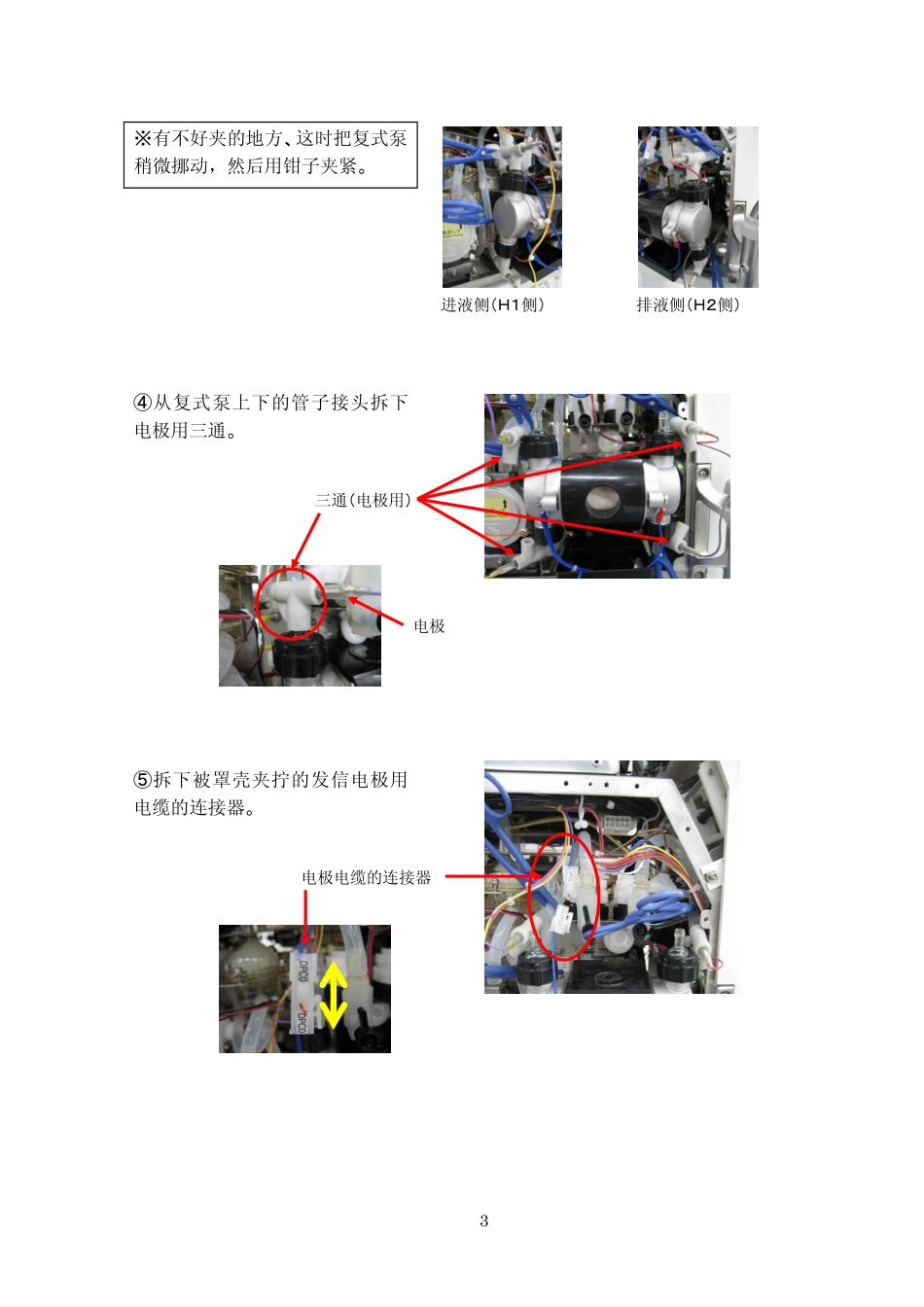

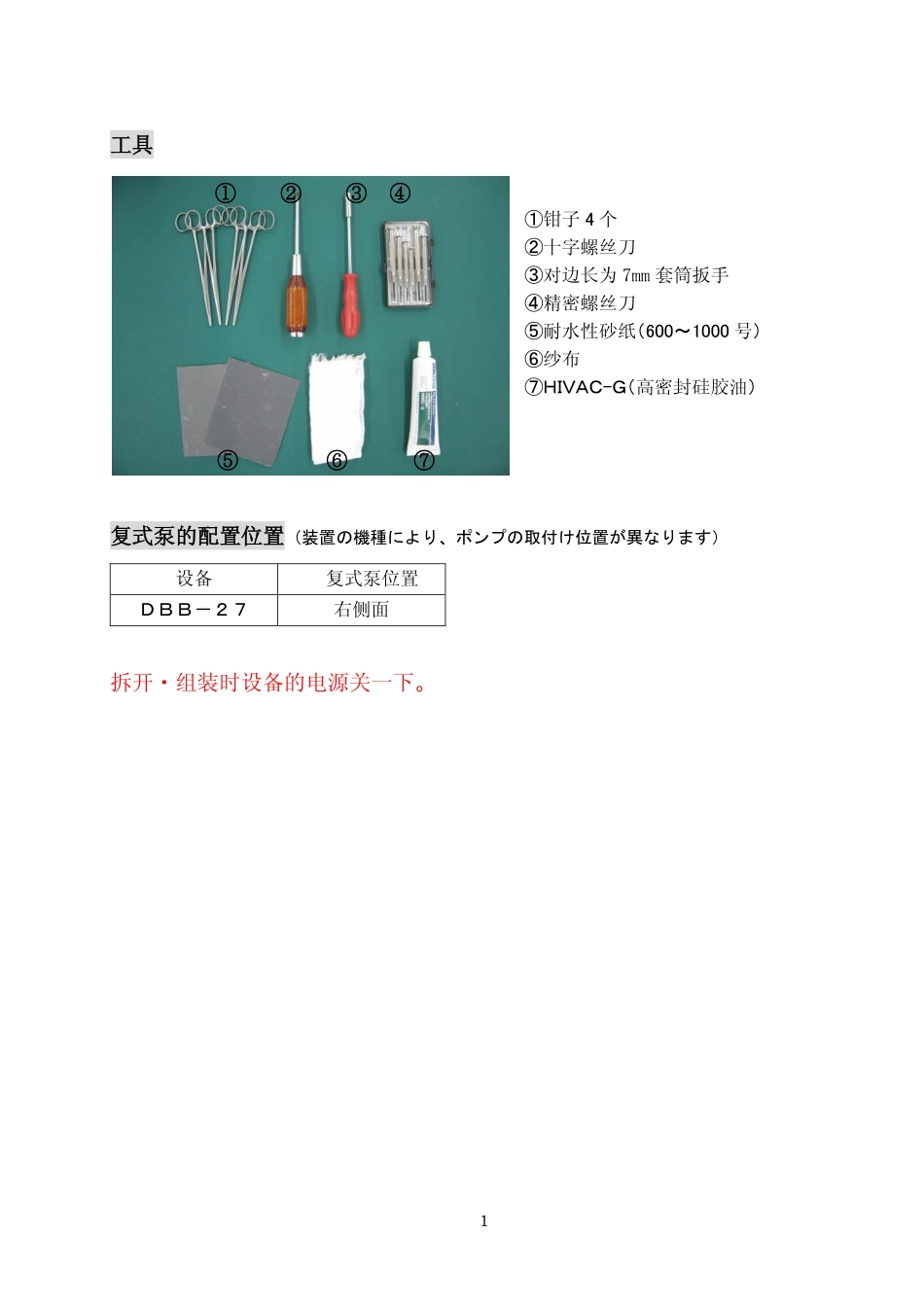

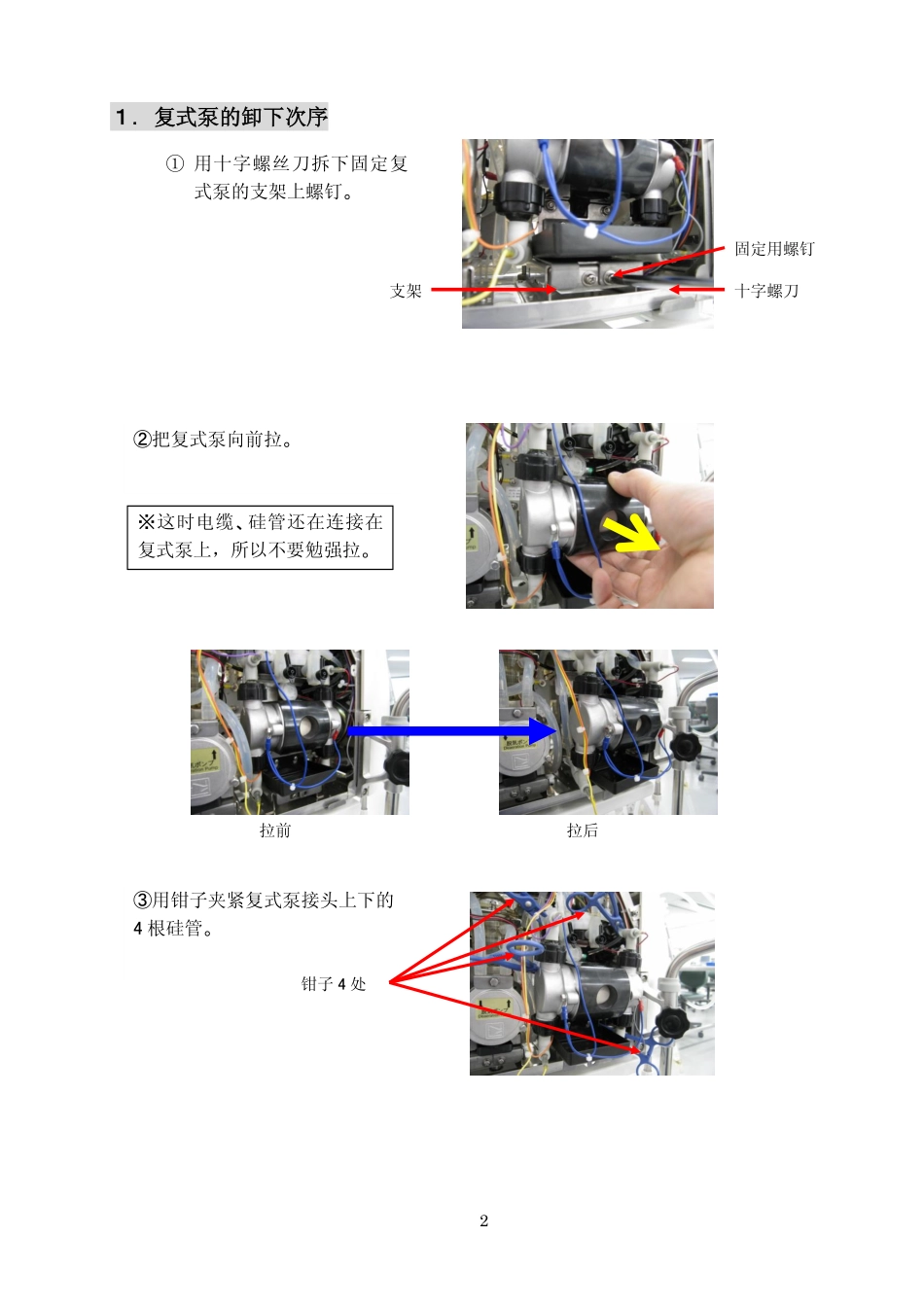

1工具复式泵的配置位置（装置の機種により、ポンプの取付け位置が異なります）设备复式泵位置ＤＢＢ－２７右侧面拆开・组装时设备的电源关一下。①钳子4个②十字螺丝刀③对边长为7mm套筒扳手④精密螺丝刀⑤耐水性砂纸（600～1000号）⑥纱布⑦ＨＩＶＡＣ-Ｇ（高密封硅胶油）①②③④⑤⑥⑦2１．复式泵的卸下次序①用十字螺丝刀拆下固定复式泵的支架上螺钉。十字螺刀②把复式泵向前拉。固定用螺钉※这时电缆、硅管还在连接在复式泵上，所以不要勉强拉。③用钳子夹紧复式泵接头上下的4根硅管。拉前拉后钳子4处支架3※有不好夹的地方、这时把复式泵稍微挪动，然后用钳子夹紧。三通（电极用）⑤拆下被罩壳夹拧的发信电极用电缆的连接器。电极④从复式泵上下的管子接头拆下电极用三通。排液侧（Ｈ２侧）进液侧（Ｈ１侧）电极电缆的连接器4⑥拆下马达上的连接器。马达上的连接器（B）马达※用手挪动复式泵，挪到马达连接器看到，然后连接器拆下来。※连接器很硬、注意不要弯曲拴。⑦拆下复式泵从设备上。5２．定期交换零件的拆下次序①用手转拧进在罩壳上的螺母而拆下来、然后拆下管子接头、提动阀组件、O型圈。罩壳螺母【拆下的零件】※因为罩壳里面有液体，所以拆下时用水桶等东西接。出口侧入口侧①②③④③④⑤①①螺母②胶管接口（出口）③提动阀组件④O型圈⑤胶管接口（入口）6六角螺钉电极用电缆罩克密封圈罩壳对边长为7mm的套筒扳手②用套筒扳手拆下固定罩壳的两个六角螺钉。罩壳③用手拉下左右两个罩壳。※固定反侧的罩壳的六角螺钉和电极用电缆也要拆下。④用一字精密螺丝刀拆下罩壳内侧的密封圈。外側内側密封圈精密螺丝刀清扫罩壳内侧。7金属圈带状轴承⑤拆下座体左右的圈。※金属圈转90度就露出来，手指挂在这露出点拆下来。⑥用一字精密螺丝刀拆下金属圈内侧有的带状轴承。圈座体拆下带状轴承后，用纱布擦圈的内侧。⑦拆下固定座体和马达的4个螺钉。螺钉马达螺母座体8支架十字螺丝刀套筒扳手⑧从座体拔出马达和齿轮头组件。齿轮箱※支架被六角螺钉装在座体上。。座体齿轮头组件马达※马达和齿轮头组件固定在一起。不需要分开⑨从凸轮拆下滑块。凸轮滑块※凸轮顶端有施加特殊的加工，去掉污垢时，不要用砂纸擦，用纱布擦。9⑩从座体拔出柱塞。座体用纱布擦干净表面。耐水性砂纸放滑块的槽⑪清扫拆下的柱塞。柱塞表面用纱布擦座体内侧。※柱塞表面的碳酸钙、密封圈上的污垢用耐水性砂纸擦掉。擦柱塞后、会剩下黑色污垢。这是因为密封圈粒子进去柱塞表面的微小凹凸而产生，他对泵的性能没有影响。10３．定期交换零件内侧密封部分O型圈零件名产品代码数量交换周期（小时）提动阀组件X04-504W0046,000O型圈R01-036B1446,000滑块X60-009B00112,000密封圈S03-015A0126,000带状轴承B07-069A00212,000※密封圈是由内侧的密封部分和外侧的O型圈造成的。如果它们分离，组成一起放O型圈提动阀组件滑块密封圈带状轴承11４．安装次序用柱塞把带状轴承适应圈。把柱塞插进已装好带状轴承的圈里、柱塞转几次。带状轴承适应就柱塞拔出来。另一个圈上的带状轴承也同样做。①卷起带状轴承安装在圈上。带状轴承没有正反面。圈②柱塞插入到座体上。※插入柱塞,这时柱塞的凹部分（放滑块）瞧座体金属圈。带状轴承座体柱塞金属圈柱塞凹部12③安装滑块到凸轮上。凸轮滑块④插入柱塞的座体上安装马达和齿轮头。凸轮※齿轮头组件上的轴承和座体上的圈垂直合起来。拴※注意滑块的安装方向中间突出＝凸轮一侧两边突出＝柱塞侧※先把､凸轮上拴的方向对应齿轮箱的标条方向。齿轮箱滑块13圈⑤用4个螺钉固定马达和座体。※先把用短的螺钉固定标条一侧，然后用长的螺钉固定支架一侧，这时注意安装方向。⑥穿过柱塞到圈里面。※圈有安装反向。从侧面看比较宽的是座体方向。安装时，对应座体的螺钉孔和圈上的孔。马达十字螺丝刀螺钉（短）标条座体螺钉（长）支架六角螺母【标条一侧的固定】【支架一侧的固定】宽＝座体一侧对应孔14⑦密封圈上涂跟大米大小差不多的ＨＩＶＡＣ－Ｇ、然后安装在柱塞侧。另一侧也同样安装。※分开时（拆下罩壳时），密封圈掉在罩壳里面，罩壳和柱塞合起时，密封圈安装在柱塞上。密封...
